项目1 AutoCAD绘图前准备工作

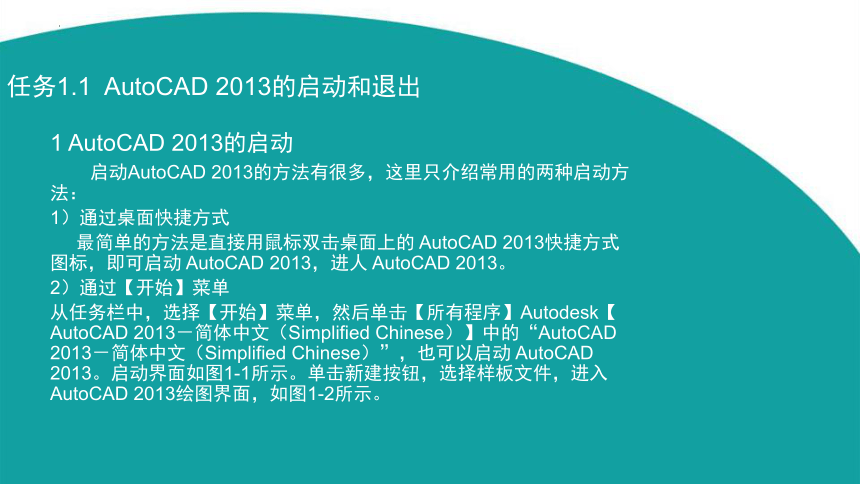

任务1.1 AutoCAD 2013的启动和退出
1 AutoCAD 2013的启动
启动AutoCAD 2013的方法有很多，这里只介绍常用的两种启动方法：
1）通过桌面快捷方式
最简单的方法是直接用鼠标双击桌面上的 AutoCAD 2013快捷方式图标，即可启动 AutoCAD 2013，进人 AutoCAD 2013。
2）通过【开始】菜单
从任务栏中，选择【开始】菜单，然后单击【所有程序】Autodesk【AutoCAD 2013－简体中文（Simplified Chinese）】中的“AutoCAD 2013－简体中文（Simplified Chinese）”，也可以启动 AutoCAD 2013。启动界面如图1-1所示。单击新建按钮，选择样板文件，进入AutoCAD 2013绘图界面，如图1-2所示。

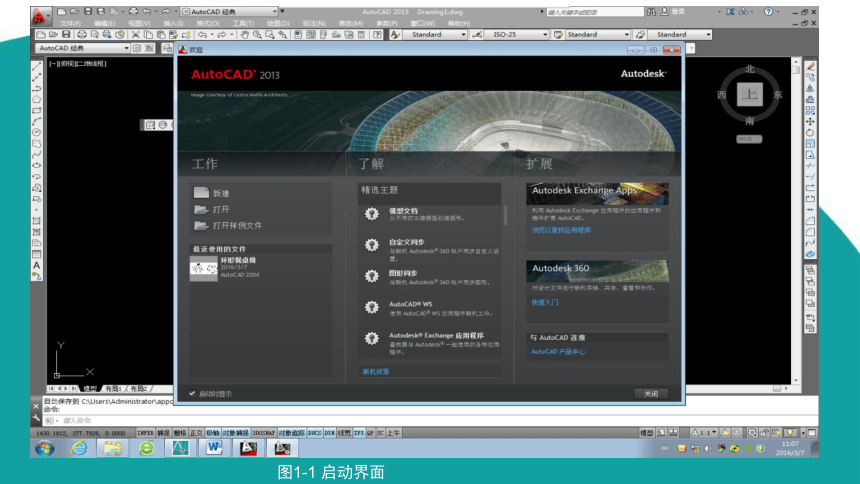

图1-1 启动界面

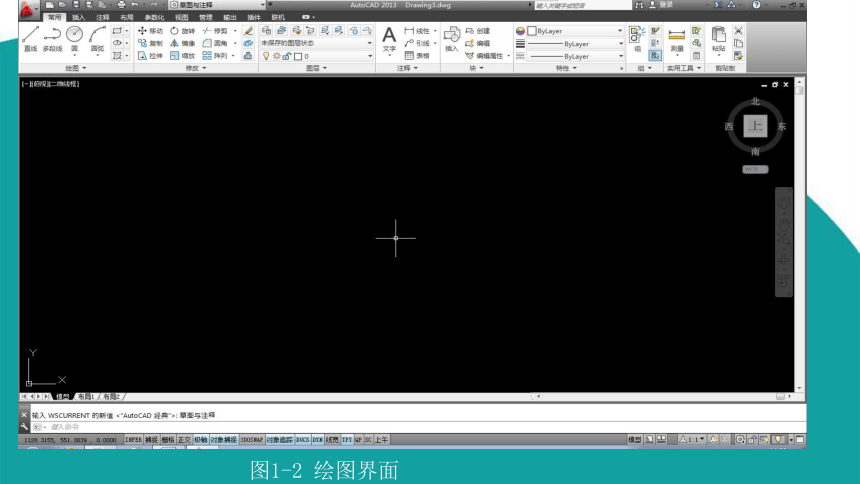

图1-2 绘图界面
2工作空间
工作空间是一个比较实用的工具，用户可以根据不同绘图的需要在不同的工作空间之间切换，不同的工作空间显示的用户界面不同，如绘制常规二维图形时，用户可以切换到“草图与注释”作工空间；绘制简单三维图形，用户可以切换到“三维基础”工作空间；进行三维图形编辑时，用户可以切换到“三维建模”工作空间；还有一个工作空间是“AutoCAD经典”，它AutoCAD之前的其他版本的工作界面一样。工作空间之间可以进行切如果习惯了AutoCAD 2006的界面，可以选择工作空间里的AutoCAD经典界面。工作空间切换的具体操作方法如下：
单击草图与注释旁的下拉按钮，弹出下拉菜单，选择“AutoCAD经典”选项，界面切换到熟悉的AutoCAD 2006界面，操作如图1-3所示。换。

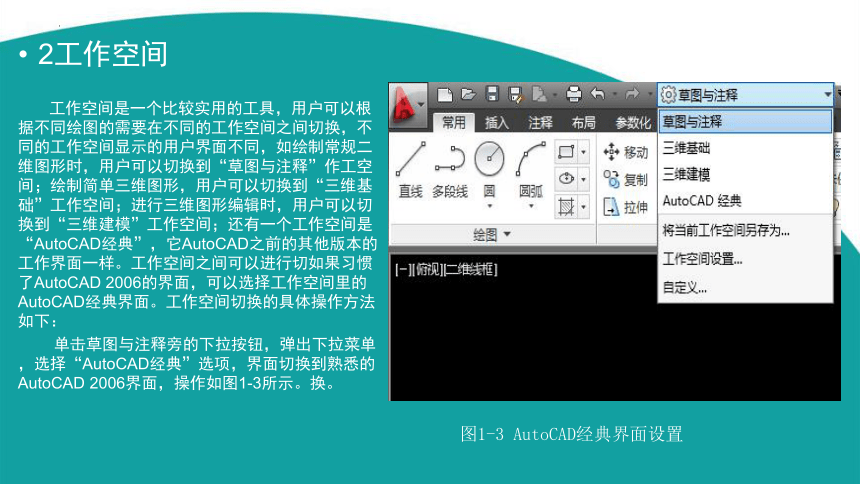

图1-3 AutoCAD经典界面设置

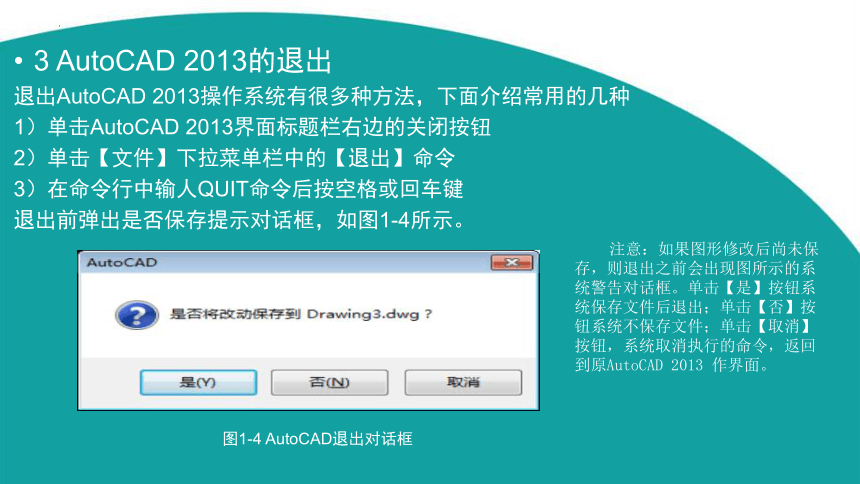

3 AutoCAD 2013的退出
退出AutoCAD 2013操作系统有很多种方法，下面介绍常用的几种
1）单击AutoCAD 2013界面标题栏右边的关闭按钮
2）单击【文件】下拉菜单栏中的【退出】命令
3）在命令行中输人QUIT命令后按空格或回车键
退出前弹出是否保存提示对话框，如图1-4所示。
图1-4 AutoCAD退出对话框
注意：如果图形修改后尚未保存，则退出之前会出现图所示的系统警告对话框。单击【是】按钮系统保存文件后退出；单击【否】按钮系统不保存文件；单击【取消】按钮，系统取消执行的命令，返回到原AutoCAD 2013 作界面。

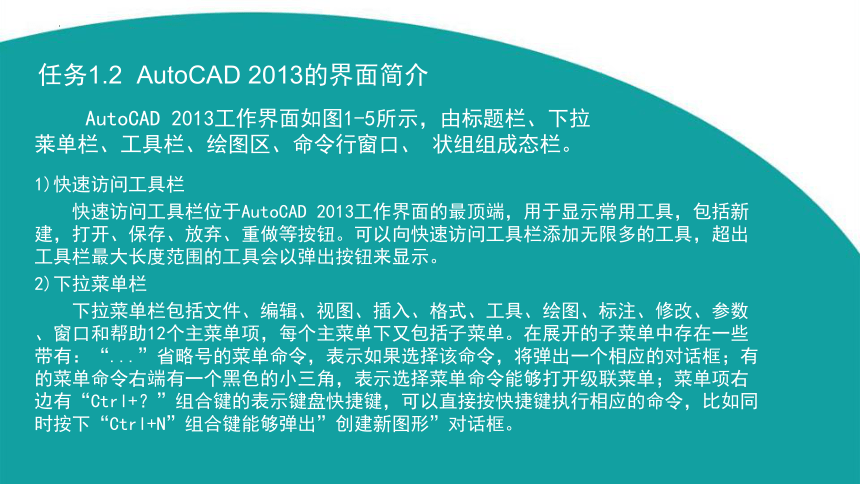

任务1.2 AutoCAD 2013的界面简介
1)快速访问工具栏
快速访问工具栏位于AutoCAD 2013工作界面的最顶端，用于显示常用工具，包括新建，打开、保存、放弃、重做等按钮。可以向快速访问工具栏添加无限多的工具，超出工具栏最大长度范围的工具会以弹出按钮来显示。
2)下拉菜单栏
下拉菜单栏包括文件、编辑、视图、插入、格式、工具、绘图、标注、修改、参数、窗口和帮助12个主菜单项，每个主菜单下又包括子菜单。在展开的子菜单中存在一些带有：“...”省略号的菜单命令，表示如果选择该命令，将弹出一个相应的对话框；有的菜单命令右端有一个黑色的小三角，表示选择菜单命令能够打开级联菜单；菜单项右边有“Ctrl+？”组合键的表示键盘快捷键，可以直接按快捷键执行相应的命令，比如同时按下“Ctrl+N”组合键能够弹出”创建新图形”对话框。
AutoCAD 2013工作界面如图1-5所示，由标题栏、下拉莱单栏、工具栏、绘图区、命令行窗口、 状组组成态栏。

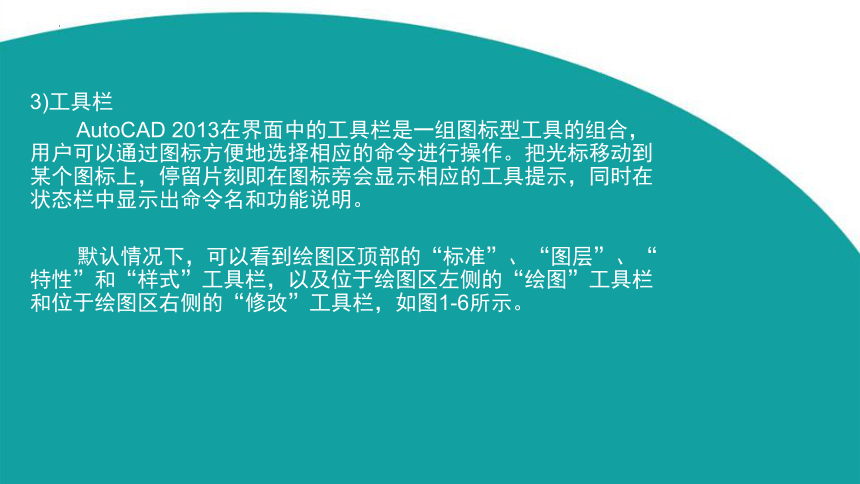

3)工具栏
AutoCAD 2013在界面中的工具栏是一组图标型工具的组合，用户可以通过图标方便地选择相应的命令进行操作。把光标移动到某个图标上，停留片刻即在图标旁会显示相应的工具提示，同时在状态栏中显示出命令名和功能说明。
默认情况下，可以看到绘图区顶部的“标准”、“图层”、“特性”和“样式”工具栏，以及位于绘图区左侧的“绘图”工具栏和位于绘图区右侧的“修改”工具栏，如图1-6所示。

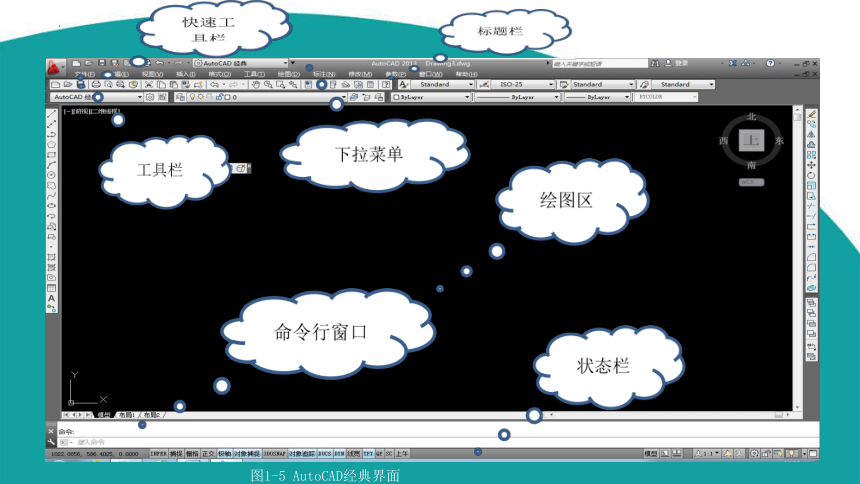

图1-5 AutoCAD经典界面

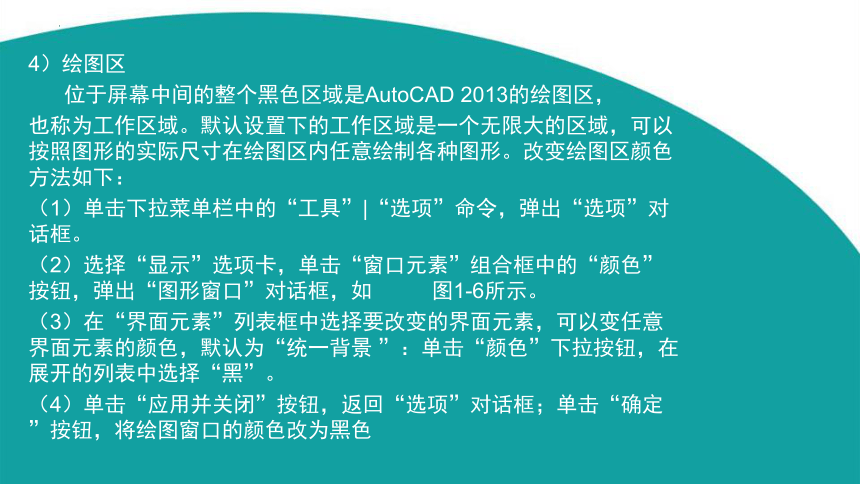

4）绘图区
位于屏幕中间的整个黑色区域是AutoCAD 2013的绘图区，
也称为工作区域。默认设置下的工作区域是一个无限大的区域，可以按照图形的实际尺寸在绘图区内任意绘制各种图形。改变绘图区颜色方法如下：
（1）单击下拉菜单栏中的“工具”|“选项”命令，弹出“选项”对话框。
（2）选择“显示”选项卡，单击“窗口元素”组合框中的“颜色”按钮，弹出“图形窗口”对话框，如 图1-6所示。
（3）在“界面元素”列表框中选择要改变的界面元素，可以变任意界面元素的颜色，默认为“统一背景 ”：单击“颜色”下拉按钮，在展开的列表中选择“黑”。
（4）单击“应用并关闭”按钮，返回“选项”对话框；单击“确定”按钮，将绘图窗口的颜色改为黑色

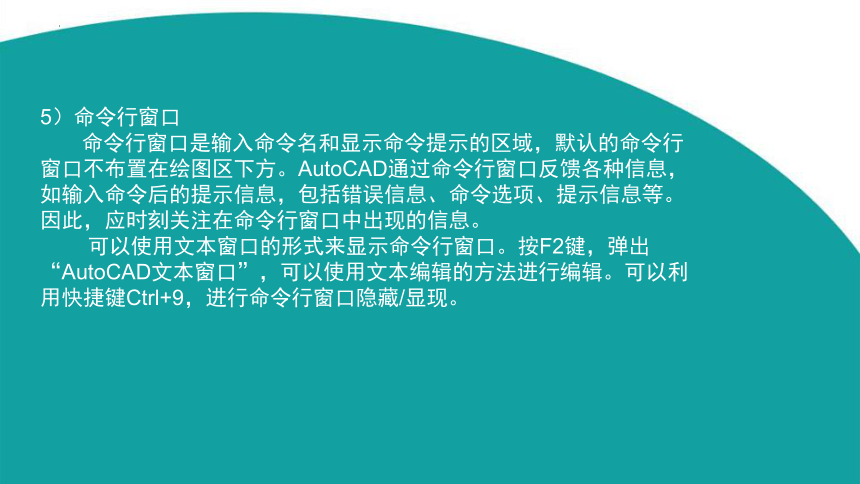

5）命令行窗口
命令行窗口是输入命令名和显示命令提示的区域，默认的命令行窗口不布置在绘图区下方。AutoCAD通过命令行窗口反馈各种信息，如输入命令后的提示信息，包括错误信息、命令选项、提示信息等。因此，应时刻关注在命令行窗口中出现的信息。
可以使用文本窗口的形式来显示命令行窗口。按F2键，弹出“AutoCAD文本窗口”，可以使用文本编辑的方法进行编辑。可以利用快捷键Ctrl+9，进行命令行窗口隐藏/显现。

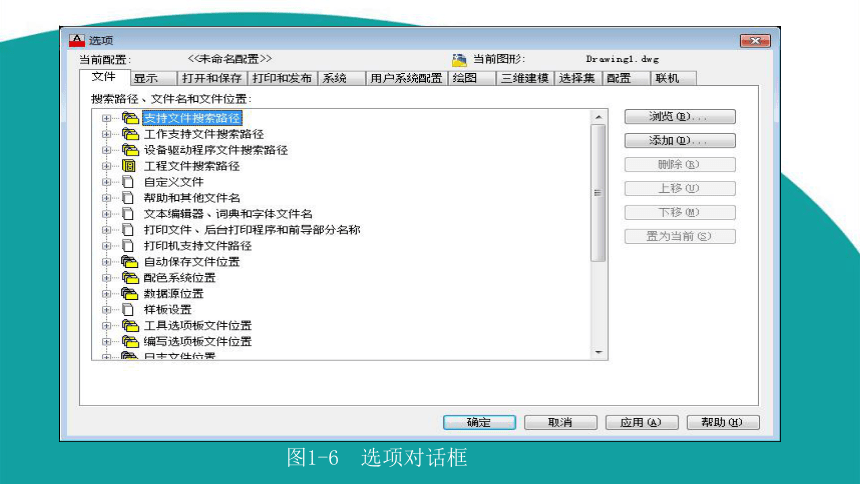

图1-6 选项对话框
6）状态栏
状态栏位于工作界面的最底部，左端显示当前十字光标所在位置的三维坐标，右端依次显示“推断约束”、“捕捉”，“栅格”、“正交”、“极轴追踪”、“对象捕捉”、“三维对象捕捉”、“对象捕捉追踪”、“DUCS”、“动态输入”、“线宽”、“透明度”、“快捷特性”和“选择循环”共14个辅助绘图工具按钮，如图1-7所示。当按钮处于凹下状态时，表示该按钮处于打开状态，再次单击该按钮，可关闭相应按钮。
图1-7 辅助工具栏
（1）捕捉和栅格的使用。
“栅格”是指在绘图区域内显示水平方向等距离布置和垂直方向等距离布置的点阵图案，如图1-8所示。栅格就像一张坐标纸，默认情况下，栅格沿着X和Y方向上的距离均为10单位（单位可通过格式菜单里的二级菜单“单位”设置）。
“捕捉”是指鼠标光标只能在栅格点上跳跃移动，即鼠标光标只能停留在上栅格点上，而不会停留在其他位置。
由于栅格是等距离的点阵，在绘制图形的时候可通过拾取栅格点来确定距离。如绘制一个边长分别为3、4、5个单位的直角三角形，可利用“栅格”和“捕捉”来完成。
图1-8 栅格图
(2)捕捉和栅格的设置。
在栅格按钮上单击鼠标右键，选择“设置”选项，打开捕捉和栅格设置选项板，如图1-9所示。该选项板包括“捕捉间距”、“栅格样式”、“极轴间距”、“栅格间距”、“捕捉类型”、“栅格行为”等6个选项卡组成。
图1-9 捕捉和栅格设置
①“捕捉间距”选项卡：启用捕捉时，移动光标一次跳跃的距离。
②“栅格样式”选项卡：设置是否在“二位模型空间”、“块编辑器”和“图纸/布局”中显示栅格。 ③“极轴间距”选项卡：设置极轴距离。
④“栅格间距”选项卡：可以设置栅格的间距(相邻栅格点的水平和垂直距离)。
⑤“捕捉类型”选项卡：“栅格捕捉”可以选择“矩形捕捉”或“等轴测捕捉”，“矩形捕捉”用来绘制正投影图，“等轴测捕捉”用来绘制等轴测图
⑥“栅格行为”选项卡：可以设置“自适应栅格”、“显示超出界限的栅格”和“遵循动态”等三项。
（3）正交和极轴
在正交模式下，光标被约束在水平或垂直方向上移动（相对于当前用户坐标系），便于画水平线和竖直线。单击状态栏上的“正交”按钮或按键即可打开或关闭正交模式。
极轴是为了追踪到用户设定的任意角度，是一种比正交功能更强的辅助工具。极轴的操作方法为：鼠标光标在设置的角度及整数倍角度附近晃动，会出现一条点状线，该点状线成为极轴追踪线，鼠标会自动吸附到该点状线上，同时会显示目前点状线的角度及光标到起点的距离。
极轴追踪角度可以根据需要设置，设置方法为：将鼠标移至“极轴”按钮，右键选择“设置”即可打开极轴追踪设置选项板，如图1-10所示。该选项板分为3个部分：
图1-10 极轴追踪设置
极轴角设置。用来设置增量角，即选择一个角度作为增量角，这样就能追踪到该角度的整数倍角度，如将增量角设为30°，则在绘图区域光标能追踪到30°、60°、120°、150°等30°角度的整数倍角。
对象捕捉追踪设置。有两项可供选择：“仅正交追踪”和“用所有极轴角设置追踪”。“仅正交追踪”是指在进行“对象追踪”时，只能追踪对象上的水平方向和垂直方向，“用所有极轴角设置追踪”是指在进行“对象追踪”时，可以追踪对象上预先设定的增量角的整数倍角度方向。
极轴角测量。有两项可供选择：“绝对”和“相对上一段”。“绝对”是指追踪角度是与X轴正向的夹角。“相对上一段”是指追踪角度是与前一段直线的夹角。
（4）对象捕捉
“对象捕捉”功能可以捕捉到对象上的特征点，如端点、中点、圆心、交点等特征点，而无须知道该点的坐标，也不用担心光标点到该特征点之外的位置。AutoCAD 2013提供端点、中点、圆心、节点、象限点、交点、延伸、插入点、垂足、切点、最近点、外观交点、平行等13种特征点可供捕捉。在“对象追捕捉”按钮上单击右键，可以打开“对象捕捉”选项板，勾选需要捕捉的点，如图1-11所示。各个捕捉点的说明如下：
端点：直线、曲线、三维实体等的端点。 中点：直线或曲线的中点。
圆心：圆的同心或椭圆的中心 节点：各特殊点，如等分点。
对象限点：圆周与X轴、Y轴的交点以及椭圆长轴和短轴的两个端点。
交点：两个图形的交点。 延伸：没有实际相交的对象延伸后的交点。
插入点：外部图块、文字的插入点。 垂足：直线和其垂线的交点。
切点：曲线和其切线的交点。 最近点：离鼠标光标最近的图形上的点。
外观交点：三维图形中实际不相交但看起来相交的点。
平行：已知直线的平行线上的
图1-11 对象捕捉选项板
（5）对象追踪
“对象追踪”是追踪对象上某点的沿极轴角方向的路径。相当于是“极轴”和“对象捕捉”的综合工具。
（6）三维对象捕捉
“三维对象捕捉”工具可以捕捉三维对象上的特征点，其与“对象捕捉”操作方法相同，不再赘述。
（7）对象捕捉追踪
“对象捕捉追踪”是“对象捕捉”和“对象追踪”的复合
（8）动态输入
“动态输入”是设置在输入距离或角度等参数时，参数在绘图区域显示而不在命令窗口内显示。
键盘上的功能键F1-F11也可作为10个辅助绘图工具按钮的开关。 具体参见表1.1。
功能键 辅助功能 功能键 辅助功能
F1 帮助窗口 F7 栅格
F2 文本窗口 F8 正交
F3 对象捕捉 F9 捕捉
F4 在打开数字化仪之前进行校准 F10 极轴
F5 等轴测平面（右、左、上） F11 对象捕捉追踪
F6 坐标 F12 DYN(动态输入)
表1.1 功能键参照表
任务1.3图形文件的管理
1新建文件
创建新的图形文件常用的方法有：
1）单击下拉菜单栏中的【文件】|【新建】命令。
2）单击【标准】工具栏中的打开命令按扭 。
3）在命令行中输入NEW。
说明：系统默认的图形名为drawing1.dwg。
执行该命令后，将弹出如图1-12所示的【选择样板】对话框
图1-12选择样板对话框
2 打开文件
打开已有图形文件常用的方法有：
1）单击下拉菜单栏中的【文件】|【打开】命令。
2）单击【标准】工具栏中的打开命令按扭。
3）命令行中输入OPEN。
执行该命令后，将弹出如图1-13所示的【选择文件】对话框。如果在文件列表中同时选择多个文件，单击【打开】按扭，可以同时打开多个图形文件。
图1-13 打开文件对话框
3存储文件
保存图形文件有以下几种方法。
1）单击下拉菜单栏中的【文件】I【保存】命令。
2）单击【标准】工具栏中的保存命令按扭 。
3）在命令行中输入SAVE。
执行该命令后，将弹出如图1-14所示的【图形另存为】对话框。选择保存的位置，输入文件名，单击【保存】按钮。
图1-14图形另存为对话框
任务1.4 视图的显示控制
1视图的缩放
视图的缩放是指调整图形在绘图区域内显示的大小，只是改变图形的视觉效果，并不改变图形的实际尺寸，相当于把图纸移开或靠近的效果。AutoCAD 2013提供很多种视图缩放方法，执行视图缩放操作有多种途径，常用的方法有两种：
1）可以用鼠标中键滚轮前后滚动实现实时缩放。
2）命令行中输人ZOOM或Z，命令行提示如下：
命令: zoom
指定窗口的角点，输入比例因子 (nX 或 nXP)，或者
[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>:
各选项的功能如下：
全部（A）：选择该选项后，显示窗口将在屏幕中间缩放显示整个图形界限的范围。如果
当前图形的范围尺寸大于图形界限，将最大范围地显示全部图形。
中心（C）：此项选择将按照输人的显示中心坐标，确定显示窗口在整个图形范围中的位
置，而显示区范围的大小，则由指定窗口高度确定。
动态（D）：该选项为动态缩放，通过构造一个视图框支持平移视图和缩放视图。
范围（E）：选择该选项可以将所有已编辑的图形尽可能大地显示在窗口内。
上一个（P）：选择该选项将返回前一视图。当编辑图形时，经常需要对某一小区域进行放大，以便精确设计，完成后返回原来的视图，不一定是全图。
比例（S）：该选项按比例缩放视图。比如：在“输人比例因子（nX或 nXP）：”提示下，如果输人0．SX，表示将屏幕上的图形缩小为当前尺寸的一半；如果输人ZX，表示使图形放大为当前尺寸的二底
窗口（W）：该选项用于尽可能大地显示由两个角点所定义的矩形窗口区域内的图像。此选项为系统默认的选项，可以在输人ZOOM命令后，不选择“W”选项，而直接用鼠标在绘图区内指定窗口以局部放大。
对象（o）：该选项可以尽可能大地在窗口内显示选择的对象。
实时：选择该选项后，在屏幕内上下拖动鼠标，可以连续地放大或缩小图形。此选项为系统默认的选项，直接接回车键即可选择该选项。
3）选择下拉菜单栏【视图】中的【缩放】子菜单，打开其级联菜单，作用同上，如图l-15所示。
图1-15缩放下一级子菜单
2视图平移
视图的平移是指不改变图形显示的大小，而改变图形在绘图区域中的位置(平移时连同坐标系一起平移，所以平移并不改变对象中任何点的坐标)。执行视图平移的命令有三种途径：
1）在命令行中键人PAN或P，此时，光标变成手形光标，按住鼠标左键在绘图区内上下左右移动鼠标，即可实现图形的平移。
2）单击【标准］工具栏中的 按钮，也可输人平移命令。
3）单击下拉菜单栏中的【视图】|【平移】|【实时】命令，也可输人平移命令。
注意：各种视图的缩放和平移命令在执行过程中均可以按 ESC键提前结束命令
任务1.5 选择对象
1执行编辑命令
执行编辑命令有两种方法。
1）先输人编辑命令，在“选择对象”提示下，再选择合适的对象。
2）先选择对象，所有选择的对象以夹点状态显示，再输人编辑命令。
2 构造选择集的操作
在选择对象过程中，选中的对象呈虚线亮显状态，选择对象的方法如下。
1）使用拾取框选择对象。
例如：要选择圆形，在圆形的边线上单击鼠标左键即可。
2）指定矩形选择区域。
在“选择对象”提示下，单击鼠标左键拾取两点作为矩形的两个对角点，如果第二个角点位于第一个角点的右边，窗口以实线显示，叫做“W窗口”，此时，完全包含在窗口之内的对象选中；
如果第二个角点位于第一个角点的左边，窗口以虚线显示，叫做“C窗口”或“交叉窗口”，此时完全包含于窗口之内的对象及与窗口边界相交的所有对象均被选中。
3）F（Fence）：栏选方式
即可以画多条直线轨迹，轨迹之间可以相交，凡与轨迹相交的对象均被选中。
4）P（PreVious）
前次选择集方式，可以选择上一次选择集。
5）R（Remove）
删除方式，用于把选择集由加人方式转换为删除方式，可以删除误选到选择集中的对象。
6）A（Add）
添加方式，把选择集由删除方式转换为加人方式。
任务1.6 绘图界限和单位设置
1设置绘图界限
在AutoCAD 2013中一般按照1:1的比例绘图。绘图界限可以控制绘图的范围，相当于手工绘图时图纸的大小。设置图形界限还可以控制栅格点的显示范围，栅格点在设置的图形界限范围内显示。
以A3图纸为例，假设绘图比例为1:100,设置绘图界限的操作如下：
单击下拉菜单栏中的【格式】|【图形界限】命令，或者在命令行输入LIMITS命令，命令行提示如下：
命令: limits
重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>://按回车键，设置左下角点为系统默认的原点位置
指定右上角点 <420.0000,297.0000>: 42000,29700//输入右上角点坐标
说明：提示中[开（NO）/关（OFF）]选项的功能是控制是否打开图形界限检查。选择“NO” 时,系统打开图形界限的检查功能，只能在设定的图形界限内画图，系统拒绝输入图形界限外部的点。系统默认设置为“OFF”，此时关闭图形界限的检查功能，允许输入图形界限外部的点。
命令：z
ZOOM
指定窗口的角点，输入比例因子（nX或nXP），或者
[全部(A)／中心(C)/动态(D)／范围(E)／上一个(P)／比例(S)／窗口(W)／对象(O)]<实时>：a
正在重生成模型
2设置绘图单位
在绘图时应先设置图形的单位，即图上一个单位所代表的实际距离，设置方法如下。
单击下拉菜单栏中的【格式】|【单位】 命令，或者在命令行输入“UNITS”或“UN”，弹出“图形单位”对话框，如图1-16所示。
图1-16 图形单位对话框
1）设置长度单位及精度
在“长度”选项区域中，可以从“类型”下拉列表中提供5个选项中选择一种长度单位，还可以根据绘图的需要从“精度”下拉列表中选择一种合适的精度。
2）角度的类型、方向及精度
在“角度”选项区域中，可以在“类型”下拉表中选择一种合适的角度单位，并根据绘图的需要在“精度”下拉列表中选择一种合适的精度。“顺时针”复选框用来确定角度的正方向，当该复选框
没有选中时，系统默认角度的正方向为逆时针；当该复选框选中时，表示以顺时针方向作为角度的正方向。
单击图1-11中的“方向”按钮，将弹出“方向控制”对话框，如1-17所示。该对话框用来设置角度为0的方向，默认以正东的方向为0°角。
图1-17 图形单位对话框
3）设置插入时的缩放单位
用于控制使用工具选项板拖入当前图形的块的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是块源或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，应选择“无单位”。
