项目2 基本图形的绘制
任务2.4 沙发的绘制
绘制任务：

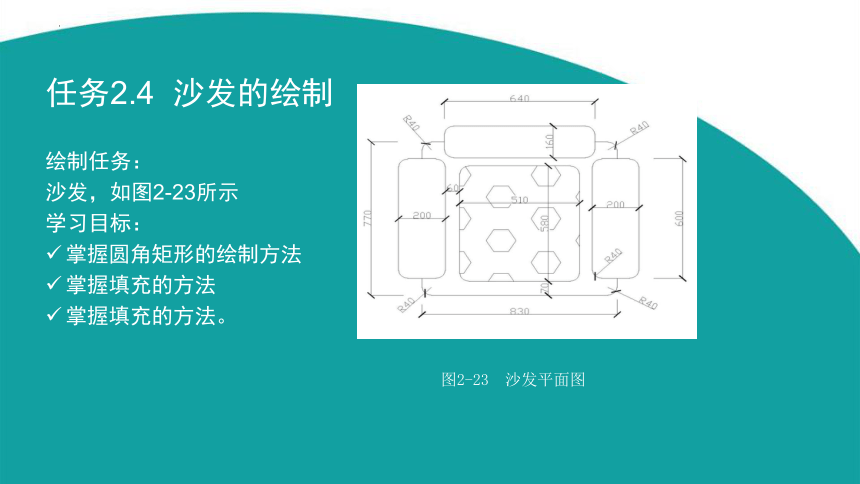

沙发，如图2-23所示
学习目标：
掌握圆角矩形的绘制方法
掌握填充的方法
掌握填充的方法。
图2-23 沙发平面图
1 圆角矩形的绘制
首先绘制830×770的圆角矩形，步骤如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f
指定矩形的圆角半径 <0.0000>: 40
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:
>>输入 ORTHOMODE 的新值 <0>:
正在恢复执行 RECTANG 命令。
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @830,770

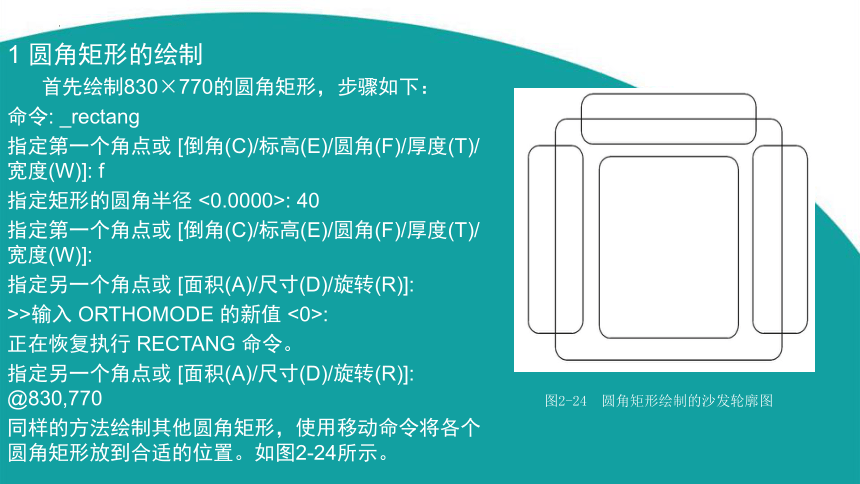

同样的方法绘制其他圆角矩形，使用移动命令将各个圆角矩形放到合适的位置。如图2-24所示。
图2-24 圆角矩形绘制的沙发轮廓图
2修剪命令
修剪命令激活的方法有三种：
1）单击“修改工具栏”中“修剪”按钮。
2）在命令窗口输入修剪命令trim。
3）执行【修改】菜单中【修剪】选项。

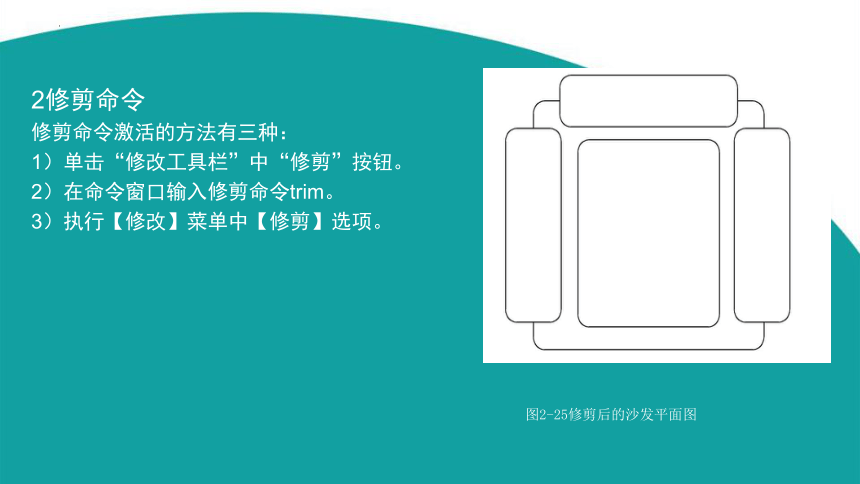

图2-25修剪后的沙发平面图

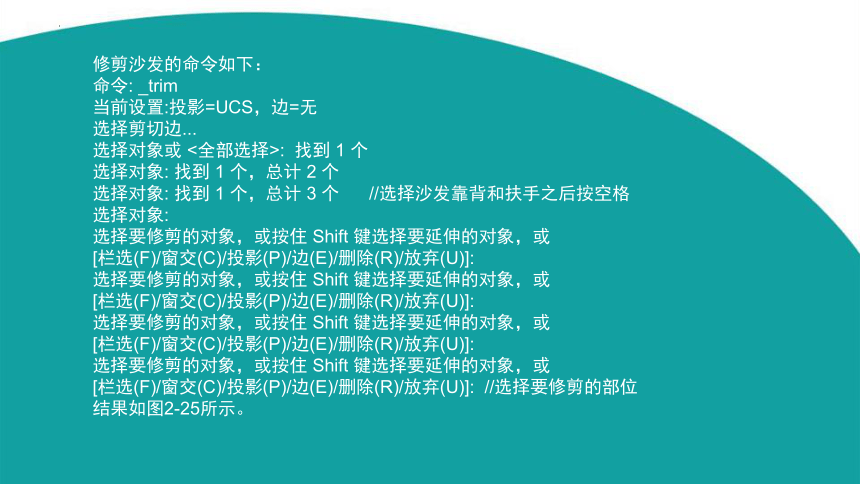

修剪沙发的命令如下：
命令: _trim
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: 找到 1 个
选择对象: 找到 1 个，总计 2 个
选择对象: 找到 1 个，总计 3 个 //选择沙发靠背和扶手之后按空格
选择对象:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: //选择要修剪的部位
结果如图2-25所示。
3填充命令
1）图案填充的途径
执行菜单命令 【绘图】→【图案填充】选项。
单击“绘图工具栏”上的“图案填充”按钮。
在命令窗口输入圆弧命令Bhath(H)。

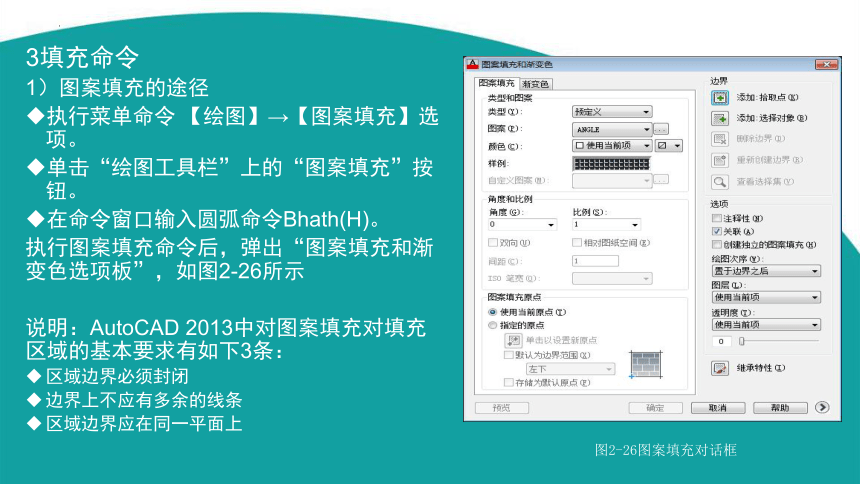

执行图案填充命令后，弹出“图案填充和渐变色选项板”，如图2-26所示
说明：AutoCAD 2013中对图案填充对填充区域的基本要求有如下3条：
区域边界必须封闭
边界上不应有多余的线条
区域边界应在同一平面上
图2-26图案填充对话框
2）图案填充的步骤：
设置填充的图案

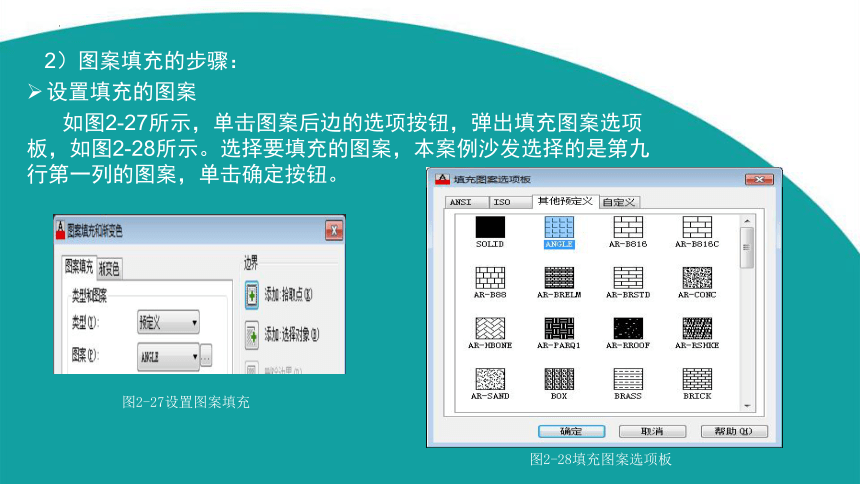

如图2-27所示，单击图案后边的选项按钮，弹出填充图案选项板，如图2-28所示。选择要填充的图案，本案例沙发选择的是第九行第一列的图案，单击确定按钮。
图2-27设置图案填充
图2-28填充图案选项板
设置角度和比例
①角度：图案的填充的角度。
②比例：图案填充的密集程度。
为使填充的图案美观，经常需要调整图案比例。本案例角度为0，填充比例为10，可以根据需要自行调整。
选择填充区域
填充的图案选择好后，需要选择填充的区域，AutoCAD 2013提供两种方式选择填充区域，如图2-29所示。
①拾取点通过单击闭合区域内的任一点选择填充区域，这种方式是以包含该点在内的最近闭合区域作为填充区域
②选择对象：通过选择对象的方式确定填充区域。当填充区域由几个简单对象组成时可以采用这种方式。
选好要填充的区域，单击空格，回到“图案填充和渐变色选项板”对话框，单击确定按钮，填充完毕。
图2-29填充区域选择
3）孤岛
单击“图案填充和渐变色选项板”对话框最右下角的“>”， 打开孤岛检测选项板，如图2-30所示。这里可以选择填充时的孤岛检测方式，有3种：普通、外部、忽略。
图2-30孤岛检测选项
任务2.5 坐便器的绘制
绘制任务：
坐便器，如图2-31所示
学习目标 ：
掌握椭圆的绘制方法
综合利用矩形、椭圆绘制命令，偏移、修剪等编辑命令进行图形的绘制
图2-31坐便器平面图
1椭圆
椭圆是由长轴和短轴两条轴决定的，绘制椭圆的途径有3种：
1)执行菜单命令【绘图】→【椭圆】选项。
2)单击“绘图工具栏”上的“椭圆”按钮。
3)在命令窗口输入圆弧命令Ellipse(EL)。
输入绘制椭圆命令，命令行提示如下：
命令: _ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:
用不同的选项绘制椭圆的方法不同，主要有下面三种：
1）用中心点绘制椭圆
2）用“轴、端点”绘制椭圆
3）用“旋转角度绘制椭圆
2 绘制坐便器平面图的步骤
1）绘制矩形
单击【绘图】工具栏中的矩形命令按钮，绘制长度为440，宽度为180，倒角为30的矩形，命令行如下：命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f
指定矩形的圆角半径 <0.0000>: 30
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @440,180
2）单击【修改】工具栏中的偏移命令按钮，向里偏移30，命令行提示如下：
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 30
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:
绘制长度为240，宽度为50的矩形，对象捕捉中点打开，将其移动到合适的位置。
3）绘制椭圆
找到椭圆的中心点，绘制一个轴长分别为500和400的椭圆，把画好的椭圆向里偏移20，然后修剪即可。绘制椭圆的方法如下：
用中心点绘制椭圆
命令提示行如下：
命令: _ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: c
指定椭圆的中心点: 250 //利用对象追踪沿矩形中心点向下追踪250，找到椭圆中心点
指定轴的端点: //即为3）中所绘制矩形底边的中心点
指定另一条半轴长度或 [旋转(R)]: 200
用“轴、端点”绘制椭圆，命令提示行如下：
命令: _ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: //即为1）中所绘制矩形底边的中心点
指定轴的另一个端点: 500
指定另一条半轴长度或 [旋转(R)]: 200
4)利用修剪命令，将多余的线条删除掉
命令如下：
命令: _trim
当前设置:投影=UCS，边=无
选择剪切边...
选择对象或 <全部选择>: 找到 1 个
选择对象:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
坐便器平面图绘制完成，如图2-31所示。
