项目2 基本图形的绘制

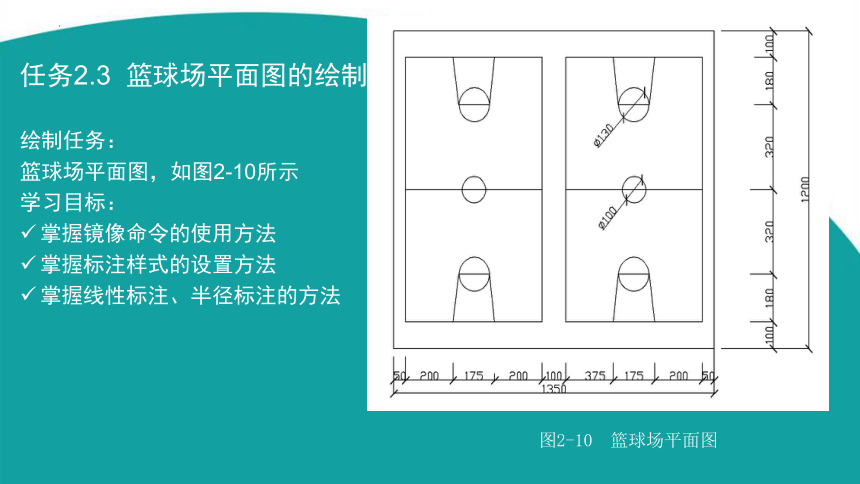

任务2.3 篮球场平面图的绘制
绘制任务：
篮球场平面图，如图2-10所示
学习目标：
掌握镜像命令的使用方法
掌握标注样式的设置方法
掌握线性标注、半径标注的方法
图2-10 篮球场平面图

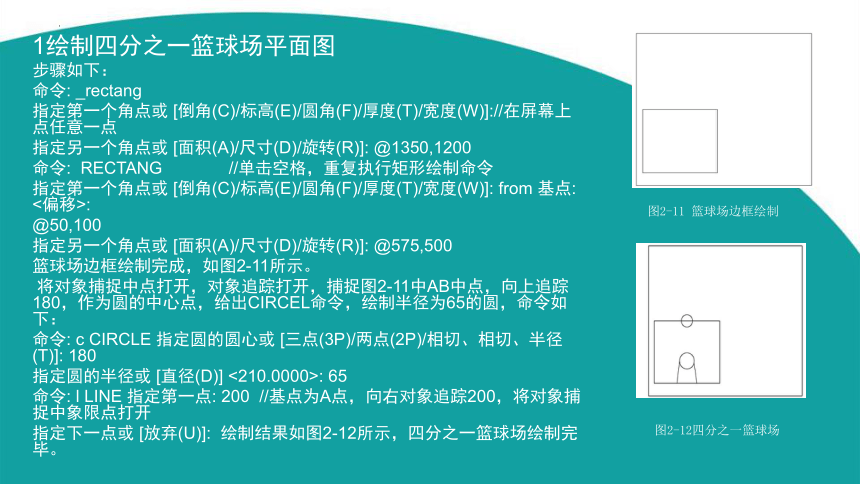

1绘制四分之一篮球场平面图
步骤如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://在屏幕上点任意一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @1350,1200
命令: RECTANG //单击空格，重复执行矩形绘制命令
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: from 基点: <偏移>:
@50,100
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @575,500
篮球场边框绘制完成，如图2-11所示。
将对象捕捉中点打开，对象追踪打开，捕捉图2-11中AB中点，向上追踪180，作为圆的中心点，给出CIRCEL命令，绘制半径为65的圆，命令如下：
命令: c CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: 180
指定圆的半径或 [直径(D)] <210.0000>: 65
命令: l LINE 指定第一点: 200 //基点为A点，向右对象追踪200，将对象捕捉中象限点打开
指定下一点或 [放弃(U)]: 绘制结果如图2-12所示，四分之一篮球场绘制完毕。
图2-11 篮球场边框绘制
图2-12四分之一篮球场

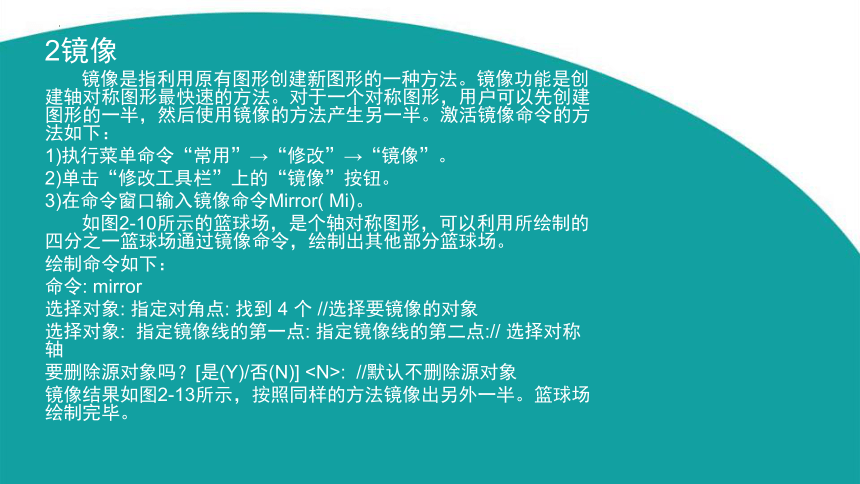

2镜像
镜像是指利用原有图形创建新图形的一种方法。镜像功能是创建轴对称图形最快速的方法。对于一个对称图形，用户可以先创建图形的一半，然后使用镜像的方法产生另一半。激活镜像命令的方法如下：
1)执行菜单命令“常用”→“修改”→“镜像”。
2)单击“修改工具栏”上的“镜像”按钮。
3)在命令窗口输入镜像命令Mirror( Mi)。
如图2-10所示的篮球场，是个轴对称图形，可以利用所绘制的四分之一篮球场通过镜像命令，绘制出其他部分篮球场。
绘制命令如下：
命令: mirror
选择对象: 指定对角点: 找到 4 个 //选择要镜像的对象
选择对象: 指定镜像线的第一点: 指定镜像线的第二点:// 选择对称轴
要删除源对象吗？[是(Y)/否(N)] : //默认不删除源对象

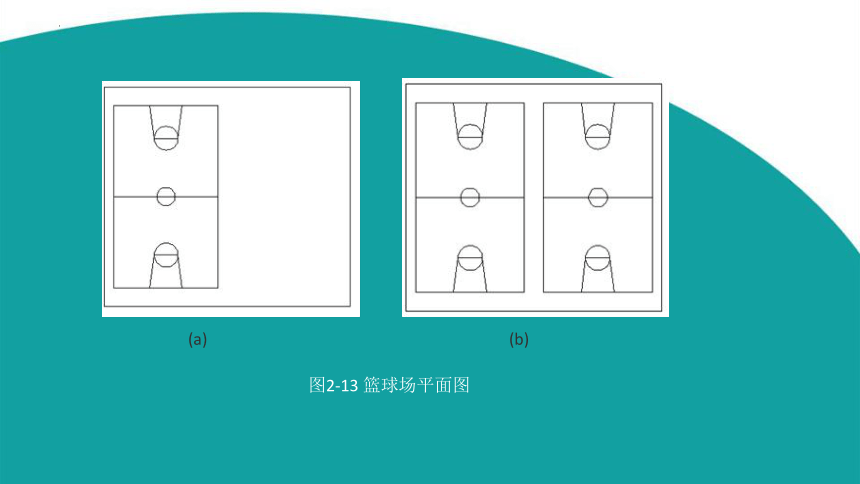

镜像结果如图2-13所示，按照同样的方法镜像出另外一半。篮球场绘制完毕。
(b)
(a)
图2-13 篮球场平面图

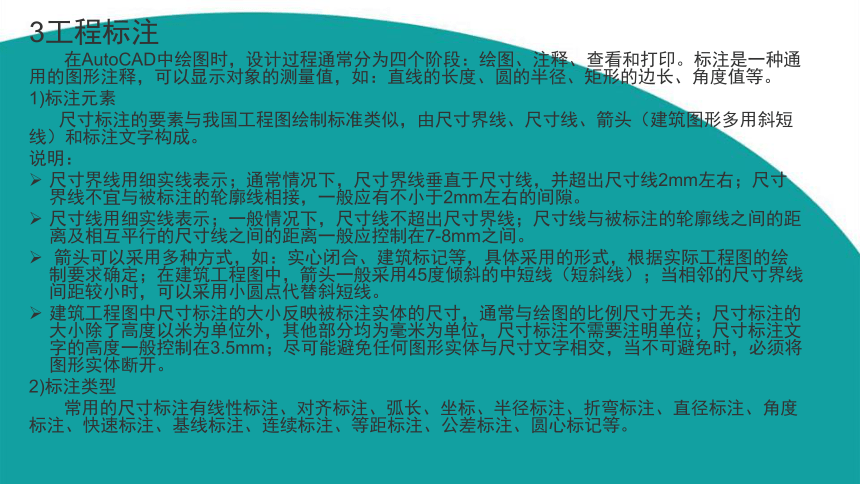

3工程标注
在AutoCAD中绘图时，设计过程通常分为四个阶段：绘图、注释、查看和打印。标注是一种通用的图形注释，可以显示对象的测量值，如：直线的长度、圆的半径、矩形的边长、角度值等。
1)标注元素
尺寸标注的要素与我国工程图绘制标准类似，由尺寸界线、尺寸线、箭头（建筑图形多用斜短线）和标注文字构成。
说明：
尺寸界线用细实线表示；通常情况下，尺寸界线垂直于尺寸线，并超出尺寸线2mm左右；尺寸界线不宜与被标注的轮廓线相接，一般应有不小于2mm左右的间隙。
尺寸线用细实线表示；一般情况下，尺寸线不超出尺寸界线；尺寸线与被标注的轮廓线之间的距离及相互平行的尺寸线之间的距离一般应控制在7-8mm之间。
箭头可以采用多种方式，如：实心闭合、建筑标记等，具体采用的形式，根据实际工程图的绘制要求确定；在建筑工程图中，箭头一般采用45度倾斜的中短线（短斜线）；当相邻的尺寸界线间距较小时，可以采用小圆点代替斜短线。
建筑工程图中尺寸标注的大小反映被标注实体的尺寸，通常与绘图的比例尺寸无关；尺寸标注的大小除了高度以米为单位外，其他部分均为毫米为单位，尺寸标注不需要注明单位；尺寸标注文字的高度一般控制在3.5mm；尽可能避免任何图形实体与尺寸文字相交，当不可避免时，必须将图形实体断开。
2)标注类型
常用的尺寸标注有线性标注、对齐标注、弧长、坐标、半径标注、折弯标注、直径标注、角度标注、快速标注、基线标注、连续标注、等距标注、公差标注、圆心标记等。
3)注样式设置

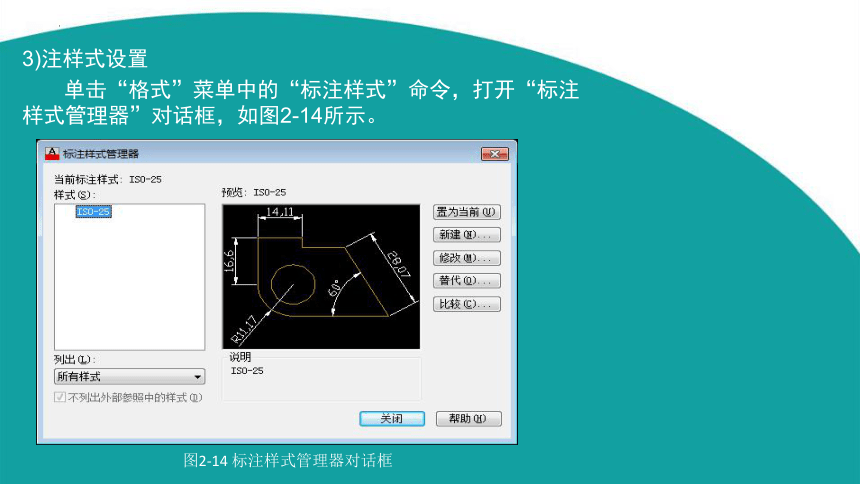

单击“格式”菜单中的“标注样式”命令，打开“标注样式管理器”对话框，如图2-14所示。
图2-14 标注样式管理器对话框

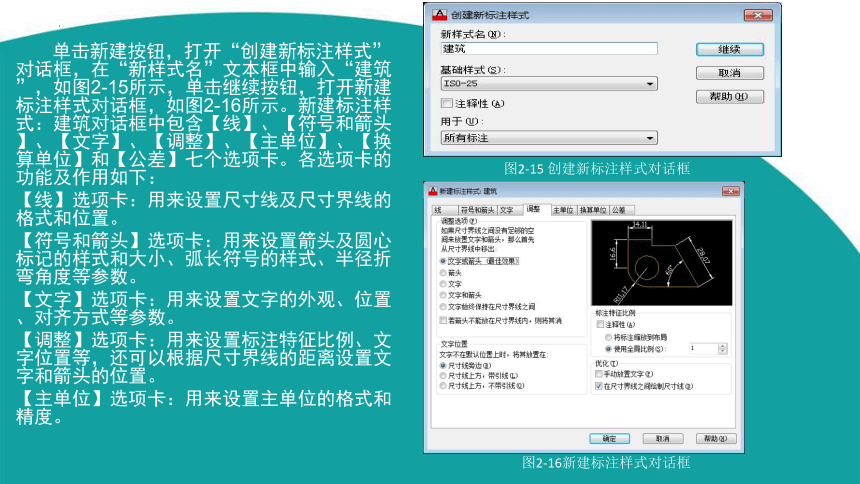

单击新建按钮，打开“创建新标注样式”对话框，在“新样式名”文本框中输入“建筑”，如图2-15所示，单击继续按钮，打开新建标注样式对话框，如图2-16所示。新建标注样式：建筑对话框中包含【线】、【符号和箭头】、【文字】、【调整】、【主单位】、【换算单位】和【公差】七个选项卡。各选项卡的功能及作用如下：
【线】选项卡：用来设置尺寸线及尺寸界线的格式和位置。
【符号和箭头】选项卡：用来设置箭头及圆心标记的样式和大小、弧长符号的样式、半径折弯角度等参数。
【文字】选项卡：用来设置文字的外观、位置、对齐方式等参数。
【调整】选项卡：用来设置标注特征比例、文字位置等，还可以根据尺寸界线的距离设置文字和箭头的位置。
【主单位】选项卡：用来设置主单位的格式和精度。
图2-15 创建新标注样式对话框
图2-16新建标注样式对话框

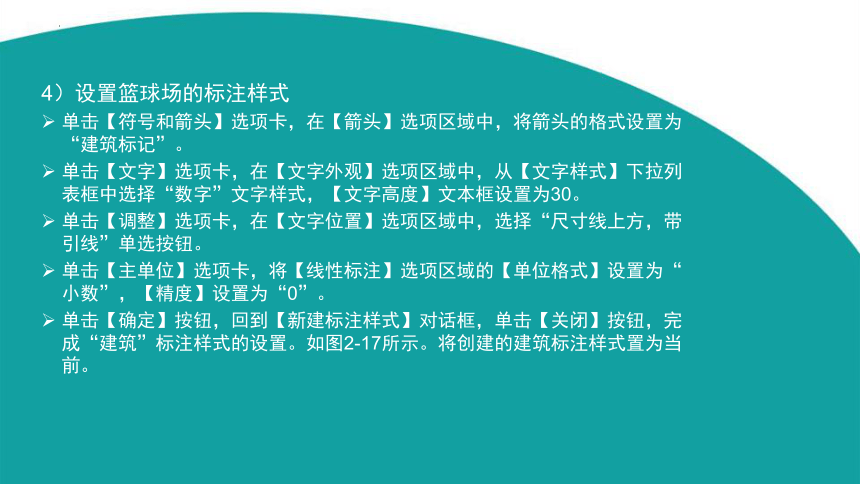

4）设置篮球场的标注样式
单击【符号和箭头】选项卡，在【箭头】选项区域中，将箭头的格式设置为“建筑标记”。
单击【文字】选项卡，在【文字外观】选项区域中，从【文字样式】下拉列表框中选择“数字”文字样式，【文字高度】文本框设置为30。
单击【调整】选项卡，在【文字位置】选项区域中，选择“尺寸线上方，带引线”单选按钮。
单击【主单位】选项卡，将【线性标注】选项区域的【单位格式】设置为“小数”，【精度】设置为“0”。
单击【确定】按钮，回到【新建标注样式】对话框，单击【关闭】按钮，完成“建筑”标注样式的设置。如图2-17所示。将创建的建筑标注样式置为当前。
5）常用标注命令及功能
线性标注和对齐标注
两者都是用来标注对象的长度，且操作方法相同，线性标注用来标注对象的水平程长度和竖向长度，对齐标注用来标注对象的实际长度，若对象处于水平方向或竖向，两者是一样的。
操作的途径有3种：
<1>执行菜单【标注】→“线性标注”或“对齐标注”。
<2>单击“标注工具栏”上的“线性标注”或“对齐标注”按钮。
<3>在命令窗口输入线性标注命令dimlinear(Dli)或对齐标注命令dimaligned(dal)。
以对图2-18图形标注为例，说明一下线性标注和对齐标注的操作方法。
图2-18 线性标注和对齐标注
命令：dimlinear //输入线性标注命令
指定第一条尺寸界线原点或<选择对象>： //单击C点
指定第二条尺寸界线原点： // 单击A点
指定尺寸线位置或 // 鼠标滑移指定尺寸线放置的位置
[多行文字(M)／文字(T)／角度(A)]：
标注文字=300 //自动生成标注文字
命令： dimlinear //重复执行线性标注命令
指定第一条尺寸界线原点或<选择对象>： //单击A点
指定第二条尺寸界线原点： //单击B点
指定尺寸线位置或
[多行文字(M)／文字(T)／角度(A)]： // 鼠标滑移指定尺寸线放置的位置
标注文字=400 //自动生成标注文字
命令： dal DIMALIGNED // 执行对齐标注命令
指定第一条尺寸界线原点或<选择对象>： //单击B点
指定第二条尺寸界线原点： //单击C点
指定尺寸线位置或 //鼠标滑移指定尺寸线放置的位置
[多行文字(M)／文字(T)／角度(A)]： //自动生成标注文字
标注文字= 500
选项说明如下：
①多行文字(M)：输入M回车，可以用多行文字替代标注的文字，默认状态下标注文字是自动生成的，为对象的实际长度(称为测量单位)，输入M回车后可直接输入新的标注文字(称为文字替代)。
②文字(T)：输入T回车，可以用单行文字替代标注的文字。
③角度(A)：输入A回车，可以调整文字的方向。
直径标注、半径标注、弧长标注和折弯标注
这类标注的对象都是圆或圆弧，径标注、半径标注、弧长标注的操作方法相同，折弯标注也称为大半径标注，当弧线的半径很大时，圆心离弧线太远，若用半径标注，尺寸线会伸出图形界限之外，这时可采用折弯标注。
操作的途径有3种：
<1>执行菜单【标注】中的【直径】或【半径】或【弧长】或【折弯】选项。
<2>单击“标注工具栏”上的“直径”或“半径”或“弧长”或“折弯”按钮。
<3>在命令窗口输入标注命令dimdiameter或dimradius或dimarc或dimjogged。
以图2-19为例，讲解直径标注、半径标注、弧长标注和折弯标注的标注方法
图2-19 直径标注、半径标注、弧长标注和折弯标注
命令: _dimradius
选择圆弧或圆:
标注文字 = 200
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
命令: _dimdiameter
选择圆弧或圆:
标注文字 = 400
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
命令: _dimjogged
选择圆弧或圆:
指定图示中心位置:
标注文字 = 600
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
指定折弯位置:
命令: _dimarc
选择弧线段或多段线圆弧段:
指定弧长标注位置或 [多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]:
标注文字 = 1018.12
角度标注
角度标注操作的途径有3种：
<1>执行菜单命令【标注】→【角度】选项
<2>单击“标注工具栏”上的“角度”按钮
<3>在命令窗口输入角度标注命令Dimangular(Dan)
以图2-20所示的正五边形角度标注为例，
讲解角度的标注方法。
图2-20圆弧角度标注结果
命令： _dimangular
选择圆弧、圆、直线或 <指定顶点>： // 直接按空格键
指定角的顶点： // 单击A点
指定角的第一个端点： //单击B点
指定角的第二个端点： //单击C点
指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]： //滑移鼠标指定文字的位置
标注文字 ＝ 252
基线标注
基线标注命令可以创建一系列由相同的标注原点测量出来的标注。各个尺寸标注具有相同的第一条尺寸界线。基线标注命令在使用前，必须先创建一个线性标注、角度标注或坐标标注作为基准标注。以图2-21为例介绍基线标注的方法。
图2-21基线标注结果
命令: _dimlinear
指定第一个尺寸界线原点或 <选择对象>:
指定第二条尺寸界线原点:
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:
标注文字 = 30
命令: _dimbaseline
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:
标注文字 =60
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:
标注文字 = 90
注意：
基线标注命令各选项含义如下：
放弃(U)：表示取消前一次基线标注尺寸。
选择(S)：该选项可以重新选择基线标注的基准标注。
各个基线标注尺寸的尺寸线之间的间距可以在如图2-16所示的标注样式中设置，在【线】选项卡的【尺寸线】选项区域中，【基线间距】的值即为基线标注各尺寸线之间的间距值。
连续标注
连续标注命令可以创建一系列端对端的尺寸标注，后一个尺寸标注把前一个尺寸标注的第二个尺寸界线作为它的第一个尺寸界线。与基线标注命令一样，连续标注命令在使用前，也得先创建一个线性标注、角度标注或坐标标注作为基准标注。以图2-22为例讲解连续标注的方法。
图2-22连续标注结果
命令: _dimlinear
指定第一个尺寸界线原点或 <选择对象>:
指定第二条尺寸界线原点:
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:
标注文字 =30
命令: _dimcontinue
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:
标注文字 = 30
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>:
标注文字 = 307）
利用线性标注和连续标注对绘制好的篮球场进行标注。标注完的图形如图2-10所示。
