项目2 基本图形的绘制
任务2.10标高符号、指北针的绘制
绘制任务:
标高，如图2-61所示；
指北针，如图2-63所示。
学习目标
掌握标高的绘制方法及带属性的块的定义方法
掌握指北针的绘制要点
1标高及标高符号的绘制

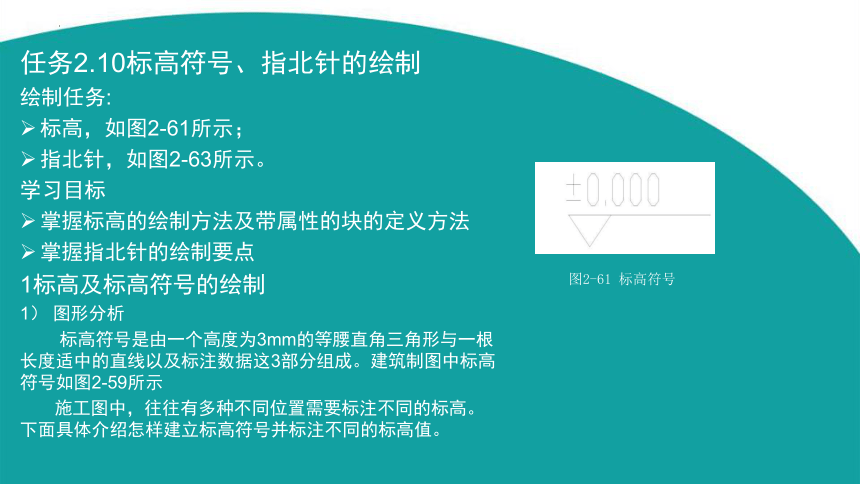

1） 图形分析
标高符号是由一个高度为3mm的等腰直角三角形与一根长度适中的直线以及标注数据这3部分组成。建筑制图中标高符号如图2-59所示
施工图中，往往有多种不同位置需要标注不同的标高。下面具体介绍怎样建立标高符号并标注不同的标高值。
图2-61 标高符号

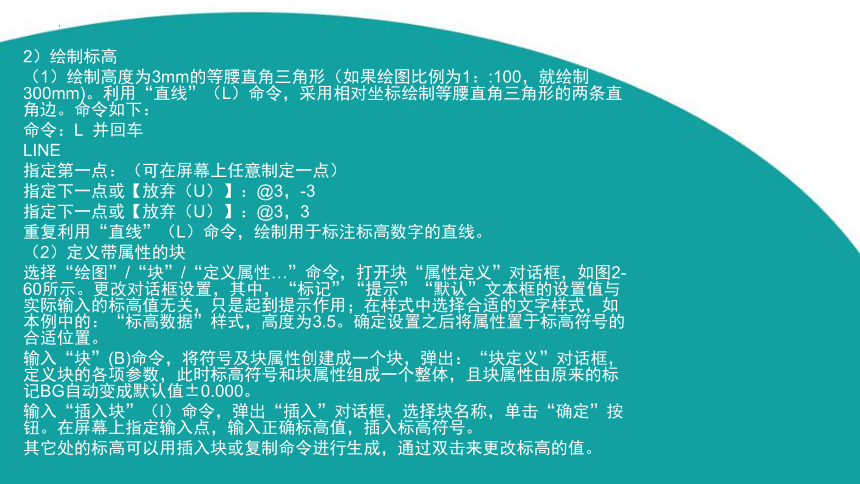

2）绘制标高
（1）绘制高度为3mm的等腰直角三角形（如果绘图比例为1：:100，就绘制300mm)。利用“直线”（L）命令，采用相对坐标绘制等腰直角三角形的两条直角边。命令如下：
命令：L 并回车
LINE
指定第一点：（可在屏幕上任意制定一点）
指定下一点或【放弃（U）】：@3，-3
指定下一点或【放弃（U）】：@3，3
重复利用“直线”（L）命令，绘制用于标注标高数字的直线。
（2）定义带属性的块

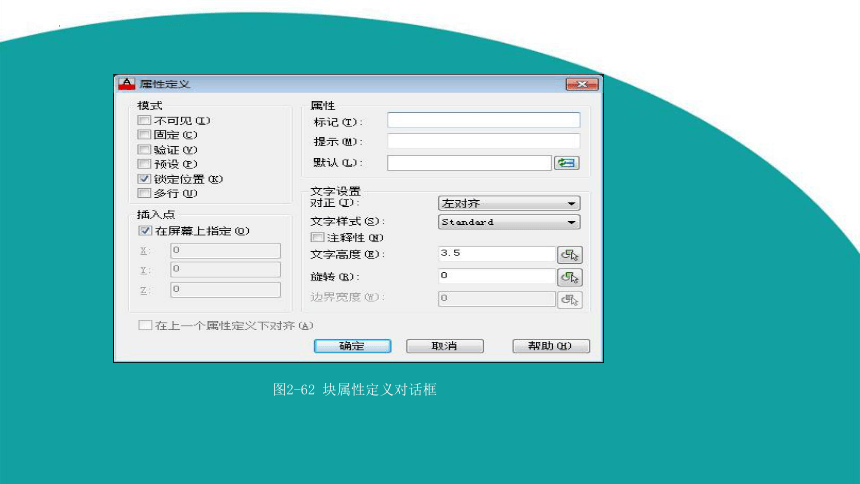

选择“绘图”/“块”/“定义属性…”命令，打开块“属性定义”对话框，如图2-60所示。更改对话框设置，其中，“标记”“提示”“默认”文本框的设置值与实际输入的标高值无关，只是起到提示作用；在样式中选择合适的文字样式，如本例中的：“标高数据”样式，高度为3.5。确定设置之后将属性置于标高符号的合适位置。
输入“块”(B)命令，将符号及块属性创建成一个块，弹出：“块定义”对话框，定义块的各项参数，此时标高符号和块属性组成一个整体，且块属性由原来的标记BG自动变成默认值±0.000。
输入“插入块”（I）命令，弹出“插入”对话框，选择块名称，单击“确定”按钮。在屏幕上指定输入点，输入正确标高值，插入标高符号。
其它处的标高可以用插入块或复制命令进行生成，通过双击来更改标高的值。
图2-62 块属性定义对话框
2指北针的绘制

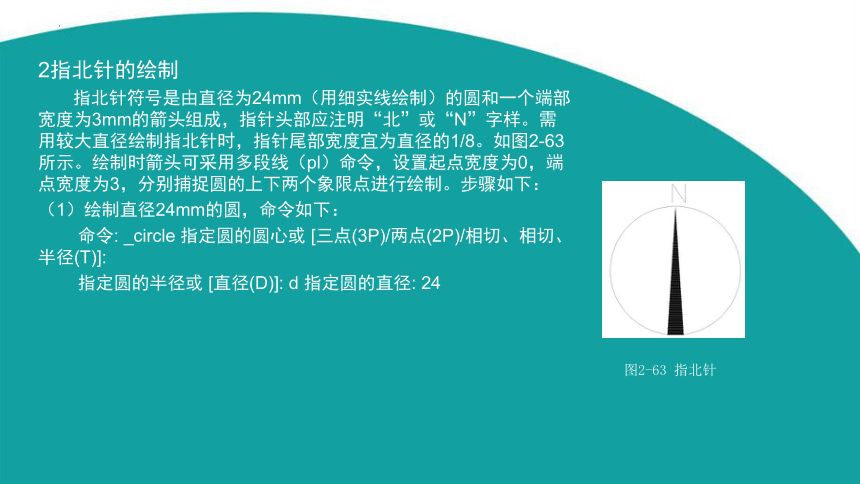

指北针符号是由直径为24mm（用细实线绘制）的圆和一个端部宽度为3mm的箭头组成，指针头部应注明“北”或“N”字样。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。如图2-63所示。绘制时箭头可采用多段线（pl）命令，设置起点宽度为0，端点宽度为3，分别捕捉圆的上下两个象限点进行绘制。步骤如下：
（1）绘制直径24mm的圆，命令如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、 半径(T)]:
指定圆的半径或 [直径(D)]: d 指定圆的直径: 24
图2-63 指北针
（2）在对象捕捉中打开象限点捕捉模式，利用pl线绘制箭头，命令如下：
命令: pl PLINE
指定起点: // 捕捉圆的上象限点
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <0.0000>:
指定端点宽度 <0.0000>: 3
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
（3）用单行文本输入N，用移动命令将其放到合适的位置。指北针绘制完毕。

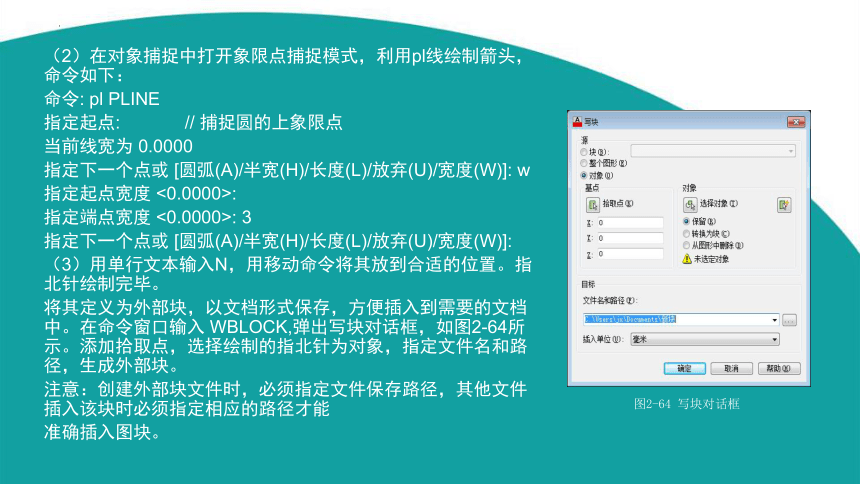

将其定义为外部块，以文档形式保存，方便插入到需要的文档中。在命令窗口输入 WBLOCK,弹出写块对话框，如图2-64所示。添加拾取点，选择绘制的指北针为对象，指定文件名和路径，生成外部块。
注意：创建外部块文件时，必须指定文件保存路径，其他文件插入该块时必须指定相应的路径才能
准确插入图块。
图2-64 写块对话框
任务2.11 楼梯平面图
绘制任务:

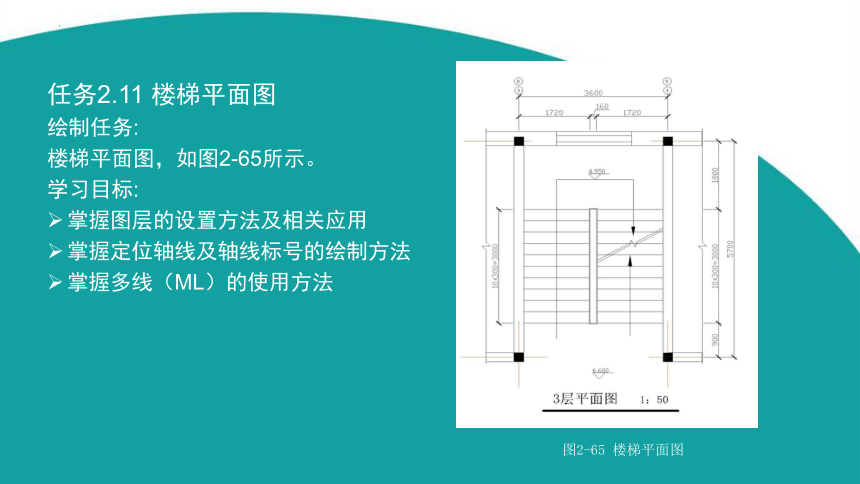

楼梯平面图，如图2-65所示。
学习目标:
掌握图层的设置方法及相关应用
掌握定位轴线及轴线标号的绘制方法
掌握多线（ML）的使用方法
图2-65 楼梯平面图

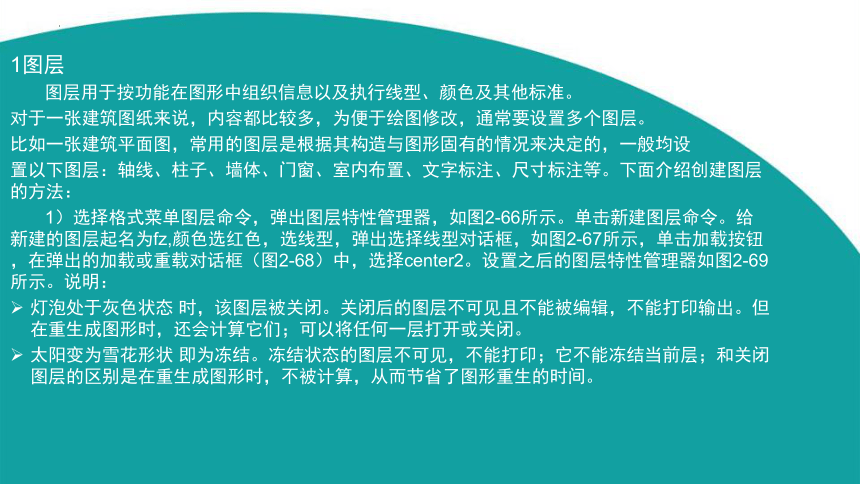

1图层
图层用于按功能在图形中组织信息以及执行线型、颜色及其他标准。
对于一张建筑图纸来说，内容都比较多，为便于绘图修改，通常要设置多个图层。
比如一张建筑平面图，常用的图层是根据其构造与图形固有的情况来决定的，一般均设
置以下图层：轴线、柱子、墙体、门窗、室内布置、文字标注、尺寸标注等。下面介绍创建图层的方法：
1）选择格式菜单图层命令，弹出图层特性管理器，如图2-66所示。单击新建图层命令。给新建的图层起名为fz,颜色选红色，选线型，弹出选择线型对话框，如图2-67所示，单击加载按钮，在弹出的加载或重载对话框（图2-68）中，选择center2。设置之后的图层特性管理器如图2-69所示。说明：
灯泡处于灰色状态 时，该图层被关闭。关闭后的图层不可见且不能被编辑，不能打印输出。但在重生成图形时，还会计算它们；可以将任何一层打开或关闭。
太阳变为雪花形状 即为冻结。冻结状态的图层不可见，不能打印；它不能冻结当前层；和关闭图层的区别是在重生成图形时，不被计算，从而节省了图形重生的时间。
图2-66 图层特性管理器对话框

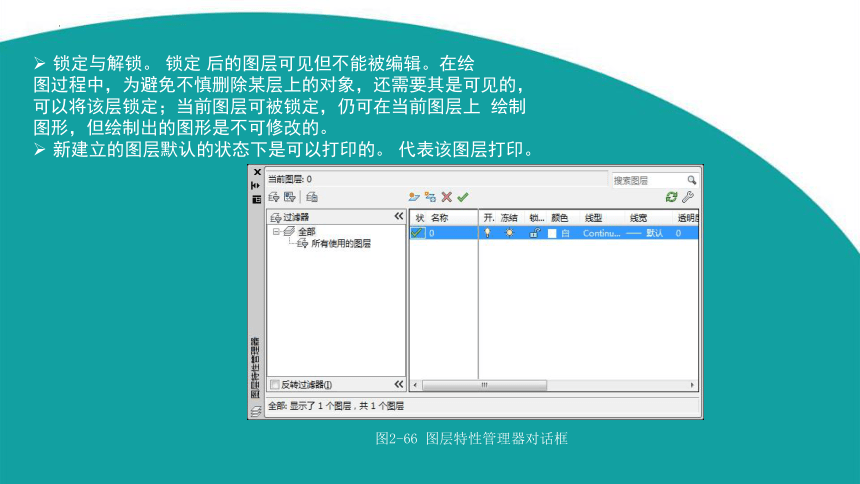

锁定与解锁。 锁定 后的图层可见但不能被编辑。在绘
图过程中，为避免不慎删除某层上的对象，还需要其是可见的，可以将该层锁定；当前图层可被锁定，仍可在当前图层上 绘制图形，但绘制出的图形是不可修改的。
新建立的图层默认的状态下是可以打印的。 代表该图层打印。
图2-67 选择线型对话框
图2-68 加载或重载线型对话框
说明：
建筑图纸中的图线主要有3种，即实线、虚线和点画线，其图
线的粗细由线宽决定。为了表明不同的内容并使层次分明，须采用不同线型
和线宽的图线来绘制图形。图线的线型和线宽可以按表2.1的说明来选用。按照相同的方法，新建墙层、标注层。
表2.1 图线的线型和线宽及其用途
名 称 线宽 用 途
粗实线 b 1．平面图、剖视图中被剖切的主要建筑构造（包括构配件）的轮廓线 2．建筑立面图的外轮廓线 3．建筑构造详图中被剖切的主要部分的轮廓线 4．建筑构配件详图中的构配件的外轮廓线
中实线 0.5b 1．平面图、剖视图中被剖切的次要建筑构造（包括构配件）的轮廓线 2．建筑平面图、立面图、剖视图中建筑构配件的轮廓线 3．建筑构造详图及建筑构配件详图中的一般轮廓线
细实线 0.35b 小于0.5b的图形线、尺寸线、尺寸界线、图例线、索引符号、标高符号等
中虚线 0.5b 1．建筑构造及建筑构配件不可见的轮廓线 2．平面图中的起重机轮廓线 3．拟扩建的建筑物的轮廓线
细虚线 0.35b 图例线、小于0.5b的不可见轮廓线
粗点画线 b 起重机轨道线
细点画线 0.35b 中心线、对称线、定位轴线
折断线 0.35b 不需画全的断开界线
波浪线 0.35b 不需画全的断开界线、构造层次的断开界线
线宽b的选取应从2.0、1.4、1.0、0.7、0.5、0.35mm的线宽序列中选取。
图2-69 添加新图层后的图层特性管理器
2定位轴线及轴线编号的绘制
定位轴线是指建筑物主要墙、柱等承重构件加上编号的轴线；
定位轴线用细点画线绘制，轴线编号圆为细实线，直径为8-10mm(详图上为10mm)；
平面图上横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母（I、O、Z除外）自下而上顺序编写；附加轴线的编号用分数表示，分母为前一轴线的编号，分子为附加轴线的编号，用阿拉伯数字顺序编写。如： 表示4号轴线之后附加的第二根轴线； 表示在A 号轴线之前附加的第二根轴线；一个详图适用于几个轴线时，应同时注明有关的轴线编号。 详图用于两个轴线时 详图用于三个或三个以上轴线时
1）绘制定位轴线
利用图层工具栏，如图2-70所示，将当前图层切换到fz层
图2-70 图层工具栏
利用直线命令，将正交打开，在水平方向绘制长为5000的直线，利用偏移命令将其水平向上偏移5700，结果如图2-71所示，命令如下：
命令: _line
指定第一个点:
指定下一点或 [放弃(U)]: 5000
指定下一点或 [放弃(U)]:
命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:5700
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:
同理绘制竖向定位轴，绘制结果如图2-72所示。
2）绘制轴线编号
利用CIRCLE命令绘制半径为250的圆（绘图比例为1：:50），利用单行文本添加编号,之后利用复制命令进行复制，步骤就不再一一介绍。
图2-71偏移后的直线
图2-72 绘制完成的定位周线
3设置多线样式
将图层切换到墙层，选择“格式”菜单里的多线样式（M）命令，弹出多线样式对话框，如图2-73所示。单击新建按钮，弹出如图2-74所示的创建新的多线样式对话框，新样式名处输入370，单击继续，创建37墙样式，如图2-75对话框设置相应的参数，单击确定按钮。37墙样式设置结束。同理设置240墙样式，如图2-76所示。将240置为当前，如图2-77所示。
图2-73多线样式对话框
图2-74 创建新的多线样式对话框
图2-75 新建多线样式370设置对话框
图2-76 新建多线样式240设置对话框
图2-77 多线样式对话框
4绘制墙体
1)绘制240墙体，将多线样式240置为当前。绘制结果如图2-75所示。
命令: ML
MLINE当前设置: 对正 = 上，比例 = 20.00，样式 = 240
指定起点或 [对正(J)/比例(S)/样式(ST)]: s
输入多线比例 <20.00>: 1
当前设置: 对正 = 上，比例 = 1.00，样式 = 240
指定起点或 [对正(J)/比例(S)/样式(ST)]: j
输入对正类型 [上(T)/无(Z)/下(B)] <上>: z
当前设置: 对正 = 无，比例 = 1.00，样式 = 240
指定起点或 [对正(J)/比例(S)/样式(ST)]:
指定下一点:
指定下一点或 [放弃(U)]:
指定下一点或 [闭合(C)/放弃(U)]:
命令: MLINE
当前设置: 对正 = 无，比例 = 1.00，样式 = 240
指定起点或 [对正(J)/比例(S)/样式(ST)]:
指定下一点:
指定下一点或 [放弃(U)]:
指定下一点或 [闭合(C)/放弃(U)]:
2)绘制370墙体，将多线样式370置为当前。绘制结果如图2-76所示。
命令: ML MLINE
当前设置: 对正 = 无，比例 = 1.00，样式 = 370
指定起点或 [对正(J)/比例(S)/样式(ST)]:
指定下一点:
图2-78 240 墙绘制
图2-79 370墙绘制
5编辑墙节点
双击墙节点处或“修改”菜单→“对象”→“多线”命令，弹出多线编辑工具对话框，如图2-80所示。
图2-80 多线编辑对话框
选择第一行第二列T形闭合，先选择纵向的240墙体，再选择和其相交的370墙体，两者就T形闭合了。同理将其它墙体节点处T形闭合，结果如图2-81所示。
图2-81 T形闭合之后的效果
6窗户的绘制
1）将轴线3向右依次偏移900、1800，偏移后结果如图2-82所示。利用修剪命令在墙体上凿出窗洞，如图2-83所示。
图2-82 定位轴偏移后的效果
图2-83 修剪命令凿出窗洞
2）绘制窗体
绘制1000×100的矩形，将其分解成四条直线，将上下直线分别向矩形内侧偏移33，结果如图2-84所示。利用Block（B）命令将其定义成块，指定图2-84窗户的左下角为拾取点；然后使用insert(I)命令将定义好的窗体块按照图2-85的设置参数，以窗体左下角为插入点插入到窗洞,结果如图2-86所示。
图2-84 窗体示意图
图2-85 插入窗体块参数设置
图2-83插入窗户后的效果
图2-86 插入窗户后的效果
说明：如图有其它窗体，可以按照X轴、Y轴缩放比例，对窗体进行缩放，以适应不同窗洞的大小.
7绘制台阶和楼梯井
将370墙的轴线向下偏移1800，作为休息平台的宽度。绘制如图2-87所示的直线，将直线矩形阵列11行1列，行偏移-300，列偏移0，绘制后结果如图2-88所示。
图2-87 休息平台
图2-88 台阶
绘制长为160×3000的矩形，向外偏移20，作为楼梯井。
以内矩形下边中点为基点将其移动到距离休息平台最远台阶直线的中点处，如图2-89所示。修剪掉多余的线条，如图2-90所示。
图2-89 修剪前的楼梯井
图2-90 修剪后的楼梯井
8绘制柱子
用矩形先画一个正方形240×240，然后用填充来给正方形填充绿色，填充的快捷键为H。如果你要对齐的话，可以用块来做，把基点定位在柱子的中点，然后在插入快。
9 绘制其他构件
1）利用PL线绘制楼梯走向，命令如下：
命令: _pline
指定起点:
当前线宽为 0.0000
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w
指定起点宽度 <0.0000>: 50
指定端点宽度 <50.0000>: 0
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:
2）绘制折断线。
3）设置标注样式，利用线性标注和连续标注给绘制完成的图形进行标注。
4）标高的绘制参照任务2.10,完成楼梯平面图的绘制，结果如图2-65所示。
