项目2 基本图形的绘制

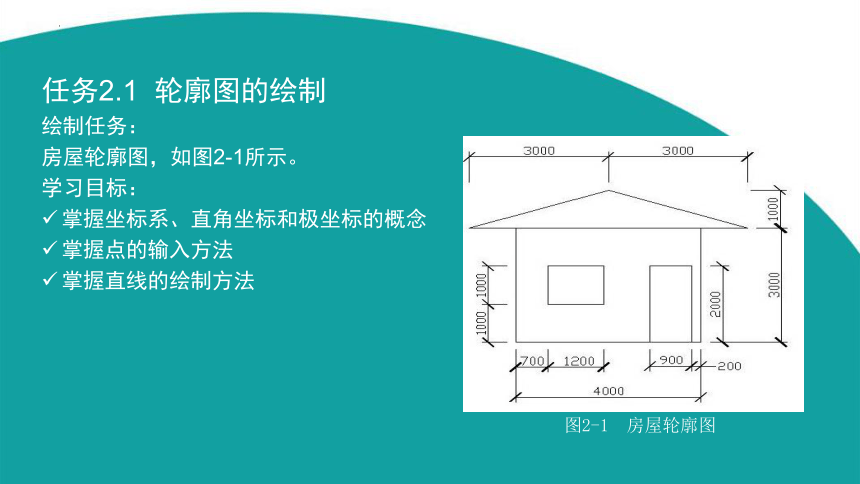

任务2.1 轮廓图的绘制
绘制任务：
房屋轮廓图，如图2-1所示。
学习目标：
掌握坐标系、直角坐标和极坐标的概念
掌握点的输入方法
掌握直线的绘制方法
图2-1 房屋轮廓图

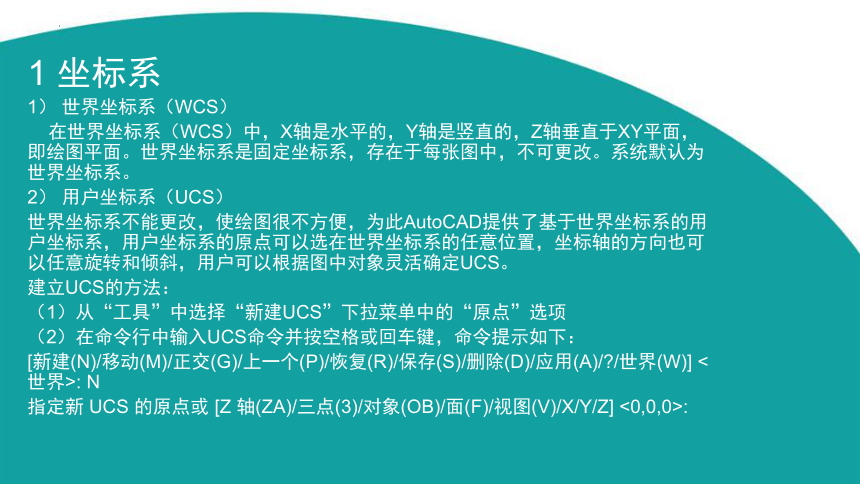

1 坐标系
1） 世界坐标系（WCS）
在世界坐标系（WCS）中，X轴是水平的，Y轴是竖直的，Z轴垂直于XY平面，即绘图平面。世界坐标系是固定坐标系，存在于每张图中，不可更改。系统默认为世界坐标系。
2） 用户坐标系（UCS）
世界坐标系不能更改，使绘图很不方便，为此AutoCAD提供了基于世界坐标系的用户坐标系，用户坐标系的原点可以选在世界坐标系的任意位置，坐标轴的方向也可以任意旋转和倾斜，用户可以根据图中对象灵活确定UCS。
建立UCS的方法：
（1）从“工具”中选择“新建UCS”下拉菜单中的“原点”选项
（2）在命令行中输入UCS命令并按空格或回车键，命令提示如下：
[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/ /世界(W)] <世界>: N
指定新 UCS 的原点或 [Z 轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z] <0,0,0>:

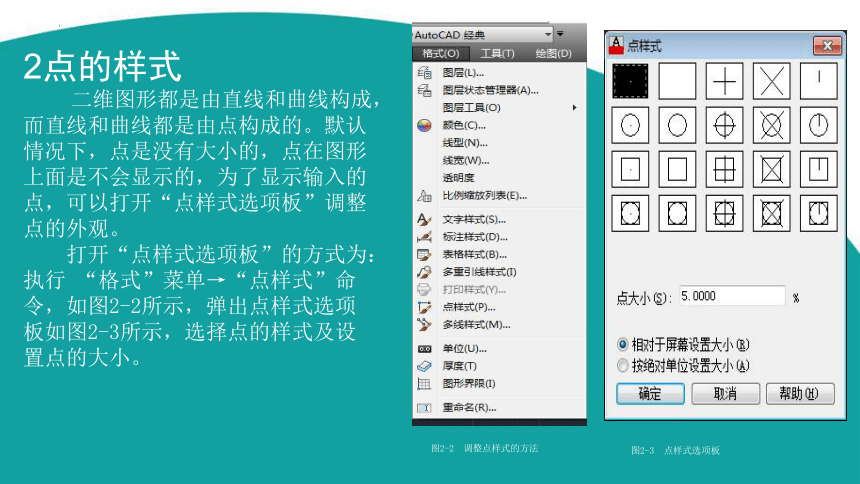

2点的样式
二维图形都是由直线和曲线构成，而直线和曲线都是由点构成的。默认情况下，点是没有大小的，点在图形上面是不会显示的，为了显示输入的点，可以打开“点样式选项板”调整点的外观。
打开“点样式选项板”的方式为：执行 “格式”菜单→“点样式”命令，如图2-2所示，弹出点样式选项板如图2-3所示，选择点的样式及设置点的大小。
图2-2 调整点样式的方法
图2-3 点样式选项板

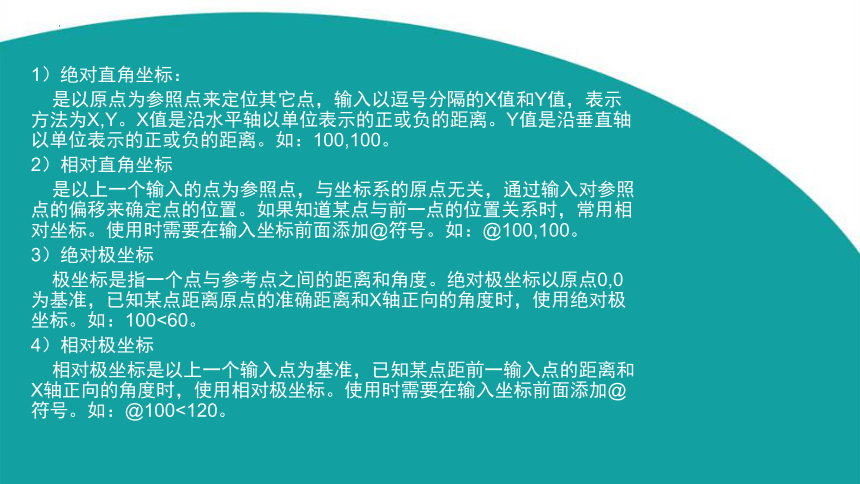

1）绝对直角坐标：
是以原点为参照点来定位其它点，输入以逗号分隔的X值和Y值，表示方法为X,Y。X值是沿水平轴以单位表示的正或负的距离。Y值是沿垂直轴以单位表示的正或负的距离。如：100,100。
2）相对直角坐标
是以上一个输入的点为参照点，与坐标系的原点无关，通过输入对参照点的偏移来确定点的位置。如果知道某点与前一点的位置关系时，常用相对坐标。使用时需要在输入坐标前面添加@符号。如：@100,100。
3）绝对极坐标
极坐标是指一个点与参考点之间的距离和角度。绝对极坐标以原点0,0为基准，已知某点距离原点的准确距离和X轴正向的角度时，使用绝对极坐标。如：100<60。
4）相对极坐标
相对极坐标是以上一个输入点为基准，已知某点距前一输入点的距离和X轴正向的角度时，使用相对极坐标。使用时需要在输入坐标前面添加@符号。如：@100<120。

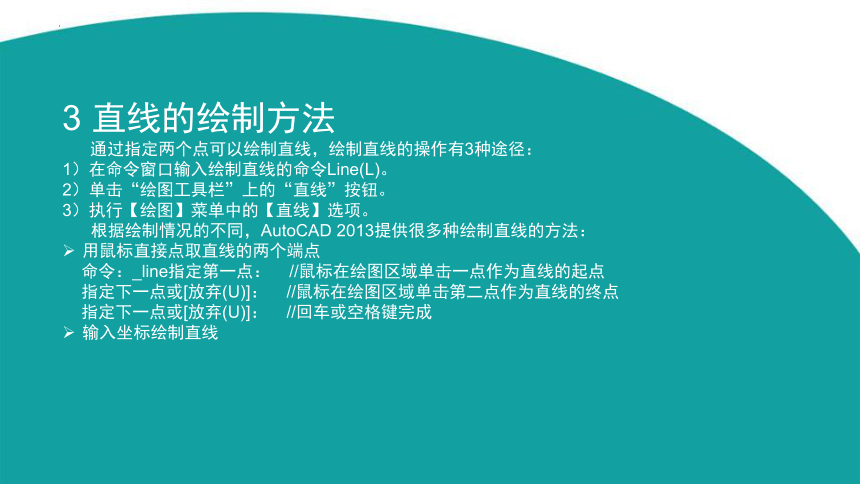

3 直线的绘制方法
通过指定两个点可以绘制直线，绘制直线的操作有3种途径：
1）在命令窗口输入绘制直线的命令Line(L)。
2）单击“绘图工具栏”上的“直线”按钮。
3）执行【绘图】菜单中的【直线】选项。
根据绘制情况的不同，AutoCAD 2013提供很多种绘制直线的方法：
用鼠标直接点取直线的两个端点
命令：_line指定第一点： //鼠标在绘图区域单击一点作为直线的起点
指定下一点或[放弃(U)]： //鼠标在绘图区域单击第二点作为直线的终点
指定下一点或[放弃(U)]： //回车或空格键完成
输入坐标绘制直线

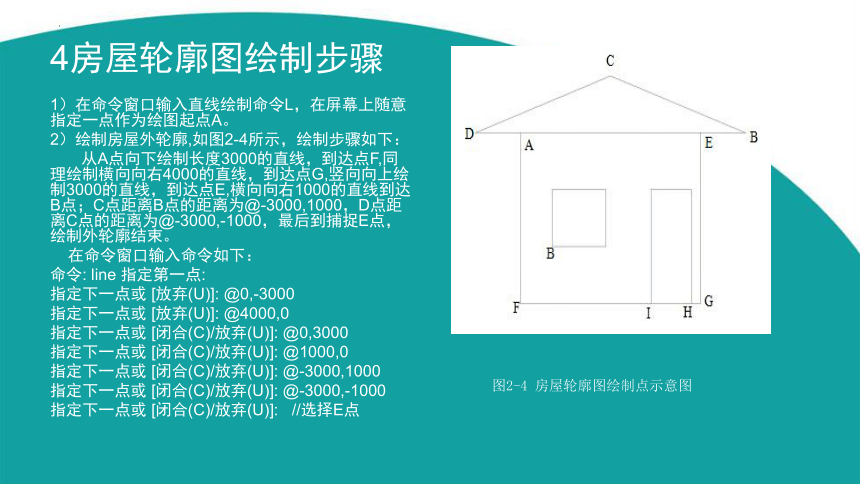

4房屋轮廓图绘制步骤
1）在命令窗口输入直线绘制命令L，在屏幕上随意指定一点作为绘图起点A。
2）绘制房屋外轮廓,如图2-4所示，绘制步骤如下：
从A点向下绘制长度3000的直线，到达点F,同理绘制横向向右4000的直线，到达点G,竖向向上绘制3000的直线，到达点E,横向向右1000的直线到达B点；C点距离B点的距离为@-3000,1000，D点距离C点的距离为@-3000,-1000，最后到捕捉E点，绘制外轮廓结束。
在命令窗口输入命令如下：
命令: line 指定第一点:
指定下一点或 [放弃(U)]: @0,-3000
指定下一点或 [放弃(U)]: @4000,0
指定下一点或 [闭合(C)/放弃(U)]: @0,3000
指定下一点或 [闭合(C)/放弃(U)]: @1000,0
指定下一点或 [闭合(C)/放弃(U)]: @-3000,1000
指定下一点或 [闭合(C)/放弃(U)]: @-3000,-1000
指定下一点或 [闭合(C)/放弃(U)]: //选择E点
图2-4 房屋轮廓图绘制点示意图
3）绘制窗户轮廓图。如图2-1所示，B点距离F点的距离是@700,1000,绘制命令如下:
命令: line
指定第一点: from 基点: <偏移>: @700,1000 //基点为F点
指定下一点或 [放弃(U)]: @1200,0
指定下一点或 [放弃(U)]: @0,1000
指定下一点或 [闭合(C)/放弃(U)]: @-1200,0
指定下一点或 [闭合(C)/放弃(U)]: c
4）绘制门轮廓图。绘制命令如下：
命令: line 指定第一点: from 基点: <偏移>: @-200,0
指定下一点或 [放弃(U)]: @0,2000
指定下一点或 [闭合(C)/放弃(U)]: @-1200,0
指定下一点或 [闭合(C)/放弃(U)]: @0,-2000
指定下一点或 [闭合(C)/放弃(U)]: //按空格或ESC键结束
5正交的使用
正交是为了追踪到水平和垂直方向，使得鼠标光标仅限于在X轴和Y轴上移动，而不会发生倾斜。房屋轮廓图绘制过程中将正交打开进行图形绘制，可以更加方便、快捷。如使用正交绘制窗户轮廓图的命令如下：
<偏移>: @700,1000
指定下一点或 [放弃(U)]: 1201200
指定下一点或 [闭合(C)/放弃(U)]: c0
指定下一点或 [放弃(U)]: 1000
指定下一点或 [闭合(C)/放弃(U)]:
任务2.2 环形餐桌椅的绘制
绘制任务：
环形餐桌椅，如图2-5所示。
学习目标 ：
掌握矩形、圆的绘制方法
掌握分解、偏移命令的使用方法
掌握移动、环形阵列的应用。
图2-5 环形餐桌椅平面图
1矩形的绘制
常用的绘制矩形的方法有：
1单击“绘图工具栏”上的“矩形”按钮。
2)在命令窗口输入rectang命令绘制相应的矩形
3）执行【绘图】菜单中的【矩形】选项。
图2-6单个椅子平面图
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://在屏幕上任意指定一点
指定另一的面积绘制矩形。
指定矩形的长度 <10.0000>: 400 //矩形的长
指定矩形的宽度 <10.0000>: 400 //矩形的宽
以绘制椅子为例，绘制400×400的矩形，如图2-6所示，讲解矩形命令的使用。
输入矩形绘制)命令rectang，可以采用两种方式绘制矩形，命令行提示分别如下：
命令: _rectang
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://在屏幕上任意指定一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @400,400//对角点相对于第一点的距离
或命令: _rectang
各选项说明如下：
①倒角(C):表示绘制倒角矩形。
②标高(E)：表示输入矩形相对于XY平面的距离。
③圆角(F)：表示绘制圆角矩形。
④厚度(T)：表示指定矩形的厚度。
⑤宽度(W)：表示指定矩形四条边的宽度。
⑥面积(A)：表示通过指定矩形的面积绘制矩形。
⑦尺寸(D)：表示指定矩形的长度和宽度绘制矩形。
⑧旋转(R)：表示指定矩形的倾角。
2 分解
在绘制图形时，需要把一个整体分解成若干个小的个体，如矩形可以分解成四条直线，多段线可以分解成若干直线，圆弧等。
分解操作常用的方法如下：
1）单击修改工具栏中的“分解”按钮。
2）在命令窗口输入分解命令Explore(E)。
3）执行【修改】菜单中【分解】选项。
将绘制的400×400的矩形分解，步骤如下：
命令: _explode
选择对象: 找到 1 个 //点击要分解的矩形
选择对象: //矩形被分解为四条直线
3 偏移
偏移是将对象做定距离的复制，其特点如下：
1)执行偏移的对象只能是单个对象。
2)对于自行闭合的对象，如同、正多边形，偏移后的对象尺寸会随着偏移距离而发生变化。
偏移操作的方法有3种：
单击“修改工具栏”上的“偏移”按钮。
在命令窗口输入偏移命令Offset(O)。
执行【修改】菜单中【偏移】选项。
将分解后的矩形上部直线进行偏移，如图2-7所示。将直线AB向下偏移30，生成新的直线CD，步骤如下：命令: _offset
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1.0000>: 30
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>://选择直线AB
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>://点击直线AB下方
说明：
①鼠标光标单击的位置标示偏移的方向。
②通过(T)：表示输入T可以通过鼠标单击两个点来确定偏移距离。
③删除(E)：表示输入E删除源对象。
④图层(L)，表示输入L可以将其他图层的对象偏移到当前图层，偏移后的对象具有当前图层的基本特性。
图2-7偏移操作
4 圆的绘制
绘制圆的操作途径有三种：
1）单击“绘图工具栏”上的“圆”按钮。
2）在命令窗口输入绘制圆命令circle（C)。
3）执行【绘图】菜单中【圆】选项。
绘制圆的方式有六种：
基于圆的圆心和半径画圆
基于圆的圆心和直径画圆
三点（3P） 基于圆周上的三点画圆
两点（2P）基于直径上的两个端点画圆
相切、相切、半径（T）基于圆的半径和两个相切对象绘制圆
相切、相切、相切。通过依次指定和圆相切的三个对象来绘制圆
利用circle命令绘制图2-5中圆桌的步骤如下：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]://任点一点作为圆心
指定圆的半径或 [直径(D)]: 750
设置对象捕捉，将圆心捕捉打开。
命令: CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]://捕捉和上一步骤中所画的圆的圆心作为圆心
指定圆的半径或 [直径(D)] <750.0000>: 350//两个同心圆绘制完成。
5 移动
移动操作的方法有3种：
1）单击“修改工具栏”中“移动”按钮。
2）在命令窗口输入绘制移动命令move（M)。
3）执行【修改】菜单中【移动】选项。
将绘制的椅子平面图移动到圆形餐桌的附近，如图2-8所示。操作步骤如下：
命令: _move
选择对象: 指定对角点: 找到 5 个//选定画好的椅子
指定基点或 [位移(D)] <位移>: 指定第二个点或 <使用第一个点作为位移>:
图2-8 椅子移动到桌边示意图
6 环形阵列
环形阵列是将对象绕一点环绕排列。
选择【修改】菜单中【阵列】选项，在其下拉菜单中选择“环形阵列”，如图2-9所示。命令窗口提示为：
命令: _arraypolar
选择对象: 指定对角点: 找到 5 个
选择对象:
类型 = 极轴 关联 = 是
指定阵列的中心点或 [基点(B)/旋转轴(A)]:
选择夹点以编辑阵列或 [关联(AS)/基点(B)/项目(I)/项目间角度(A)/填充角度(F)/行(ROW)/层(L)/旋转项目(ROT)/退出(X)] <退出>: i
输入阵列中的项目数或 [表达式(E)] <6>: 8
说明：
①中心点：即环绕的中心，可以输入坐标值确定，也可以用鼠标拾取。
②基点：指定阵列的基点。
③旋转轴：指定由两个指定点定义的自定义旋转轴，用于三维环形阵列。
图2-9 修改菜单中阵列命令
