第十三章　综合实例
202X

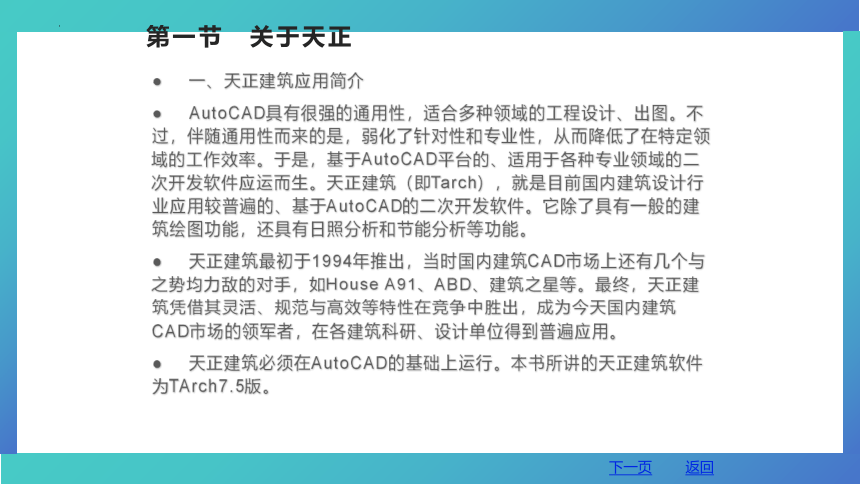

一、天正建筑应用简介
AutoCAD具有很强的通用性，适合多种领域的工程设计、出图。不过，伴随通用性而来的是，弱化了针对性和专业性，从而降低了在特定领域的工作效率。于是，基于AutoCAD平台的、适用于各种专业领域的二次开发软件应运而生。天正建筑（即Tarch），就是目前国内建筑设计行业应用较普遍的、基于AutoCAD的二次开发软件。它除了具有一般的建筑绘图功能，还具有日照分析和节能分析等功能。
天正建筑最初于1994年推出，当时国内建筑CAD市场上还有几个与之势均力敌的对手，如House A91、ABD、建筑之星等。最终，天正建筑凭借其灵活、规范与高效等特性在竞争中胜出，成为今天国内建筑CAD市场的领军者，在各建筑科研、设计单位得到普遍应用。
天正建筑必须在AutoCAD的基础上运行。本书所讲的天正建筑软件为TArch7.5版。
第一节　关于天正
下一页
返回

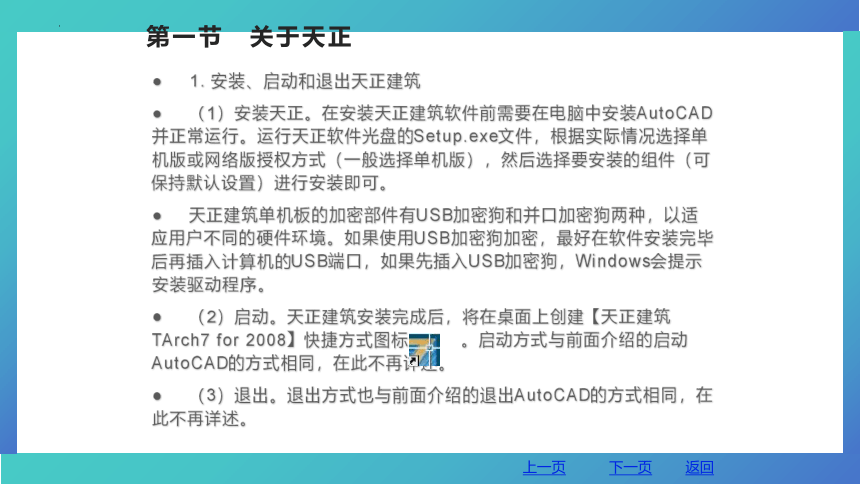

1. 安装、启动和退出天正建筑
（1）安装天正。在安装天正建筑软件前需要在电脑中安装AutoCAD并正常运行。运行天正软件光盘的Setup.exe文件，根据实际情况选择单机版或网络版授权方式（一般选择单机版），然后选择要安装的组件（可保持默认设置）进行安装即可。
天正建筑单机板的加密部件有USB加密狗和并口加密狗两种，以适应用户不同的硬件环境。如果使用USB加密狗加密，最好在软件安装完毕后再插入计算机的USB端口，如果先插入USB加密狗，Windows会提示安装驱动程序。
（2）启动。天正建筑安装完成后，将在桌面上创建【天正建筑TArch7 for 2008】快捷方式图标 。启动方式与前面介绍的启动AutoCAD的方式相同，在此不再详述。
（3）退出。退出方式也与前面介绍的退出AutoCAD的方式相同，在此不再详述。
第一节　关于天正
上一页
下一页
返回

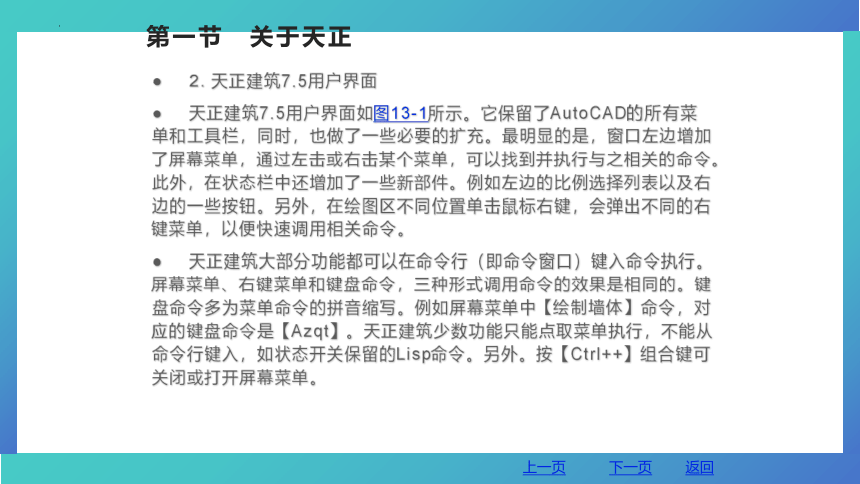

2. 天正建筑7.5用户界面
天正建筑7.5用户界面如图13-1所示。它保留了AutoCAD的所有菜单和工具栏，同时，也做了一些必要的扩充。最明显的是，窗口左边增加了屏幕菜单，通过左击或右击某个菜单，可以找到并执行与之相关的命令。此外，在状态栏中还增加了一些新部件。例如左边的比例选择列表以及右边的一些按钮。另外，在绘图区不同位置单击鼠标右键，会弹出不同的右键菜单，以便快速调用相关命令。
天正建筑大部分功能都可以在命令行（即命令窗口）键入命令执行。屏幕菜单、右键菜单和键盘命令，三种形式调用命令的效果是相同的。键盘命令多为菜单命令的拼音缩写。例如屏幕菜单中【绘制墙体】命令，对应的键盘命令是【Azqt】。天正建筑少数功能只能点取菜单执行，不能从命令行键入，如状态开关保留的Lisp命令。另外。按【Ctrl++】组合键可关闭或打开屏幕菜单。
第一节　关于天正
上一页
下一页
返回

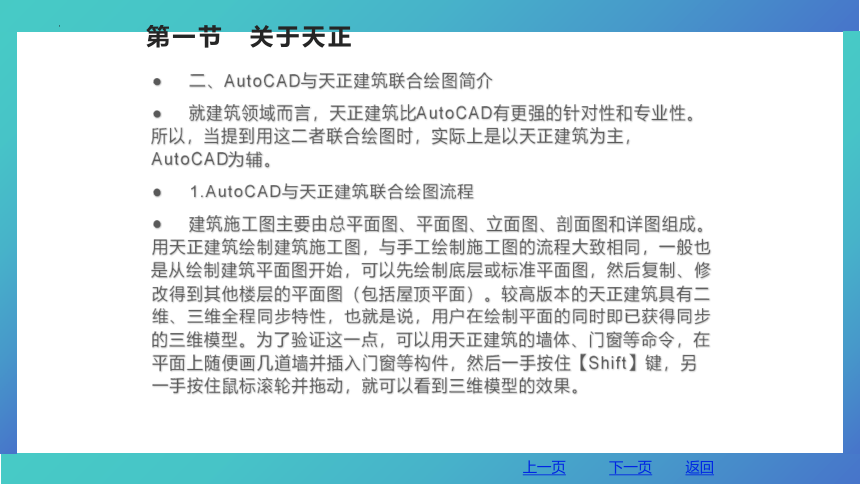

二、AutoCAD与天正建筑联合绘图简介
就建筑领域而言，天正建筑比AutoCAD有更强的针对性和专业性。所以，当提到用这二者联合绘图时，实际上是以天正建筑为主，AutoCAD为辅。
1.AutoCAD与天正建筑联合绘图流程
建筑施工图主要由总平面图、平面图、立面图、剖面图和详图组成。用天正建筑绘制建筑施工图，与手工绘制施工图的流程大致相同，一般也是从绘制建筑平面图开始，可以先绘制底层或标准平面图，然后复制、修改得到其他楼层的平面图（包括屋顶平面）。较高版本的天正建筑具有二维、三维全程同步特性，也就是说，用户在绘制平面的同时即已获得同步的三维模型。为了验证这一点，可以用天正建筑的墙体、门窗等命令，在平面上随便画几道墙并插入门窗等构件，然后一手按住【Shift】键，另一手按住鼠标滚轮并拖动，就可以看到三维模型的效果。
第一节　关于天正
上一页
下一页
返回
具有代表性的几个平面图绘制完毕后，组合起来就得到全楼的三维模型。利用全楼三维模型，就可以自动生成指定方位的立面图，以及指定剖切位置的剖面图。当然，多数情况下，立面图和剖面图还需要手工进行补充和完善，才能成为合格的施工图纸。
平、立、剖这三种主要的图纸完成后，接下来，就是绘制总平面图、详图、编写设计说明、图纸目录、门窗统计表等。
在整个施工图的绘制过程中，主要工作集中在平面图的绘制上，它是产生立面图和剖面图的基础。所以，有必要提一下平面图的绘制流程。主要过程为：首先，绘制并标注轴网；然后，布置柱子、绘制墙体，也可由轴线直接生成墙体；接着，在墙中插入门窗，在楼梯间插入楼梯；最后，绘制台阶、阳台等附属设施。
第一节　关于天正
上一页
下一页
返回

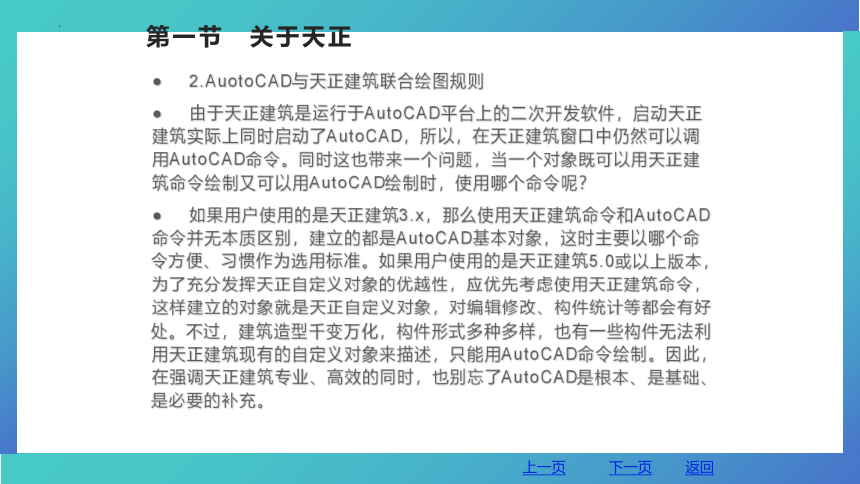

2.AuotoCAD与天正建筑联合绘图规则
由于天正建筑是运行于AutoCAD平台上的二次开发软件，启动天正建筑实际上同时启动了AutoCAD，所以，在天正建筑窗口中仍然可以调用AutoCAD命令。同时这也带来一个问题，当一个对象既可以用天正建筑命令绘制又可以用AutoCAD绘制时，使用哪个命令呢？
如果用户使用的是天正建筑3.x，那么使用天正建筑命令和AutoCAD命令并无本质区别，建立的都是AutoCAD基本对象，这时主要以哪个命令方便、习惯作为选用标准。如果用户使用的是天正建筑5.0或以上版本，为了充分发挥天正自定义对象的优越性，应优先考虑使用天正建筑命令，这样建立的对象就是天正自定义对象，对编辑修改、构件统计等都会有好处。不过，建筑造型千变万化，构件形式多种多样，也有一些构件无法利用天正建筑现有的自定义对象来描述，只能用AutoCAD命令绘制。因此，在强调天正建筑专业、高效的同时，也别忘了AutoCAD是根本、是基础、是必要的补充。
第一节　关于天正
上一页
下一页
返回

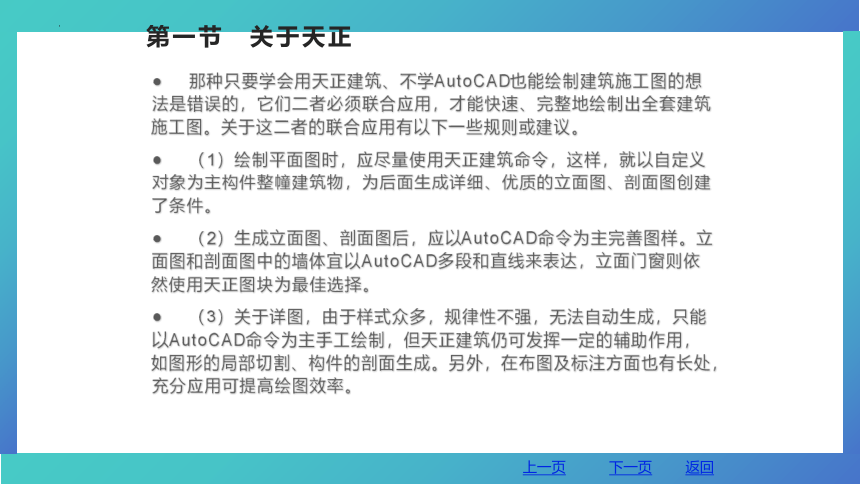

那种只要学会用天正建筑、不学AutoCAD也能绘制建筑施工图的想法是错误的，它们二者必须联合应用，才能快速、完整地绘制出全套建筑施工图。关于这二者的联合应用有以下一些规则或建议。
（1）绘制平面图时，应尽量使用天正建筑命令，这样，就以自定义对象为主构件整幢建筑物，为后面生成详细、优质的立面图、剖面图创建了条件。
（2）生成立面图、剖面图后，应以AutoCAD命令为主完善图样。立面图和剖面图中的墙体宜以AutoCAD多段和直线来表达，立面门窗则依然使用天正图块为最佳选择。
（3）关于详图，由于样式众多，规律性不强，无法自动生成，只能以AutoCAD命令为主手工绘制，但天正建筑仍可发挥一定的辅助作用，如图形的局部切割、构件的剖面生成。另外，在布图及标注方面也有长处，充分应用可提高绘图效率。
第一节　关于天正
上一页
下一页
返回

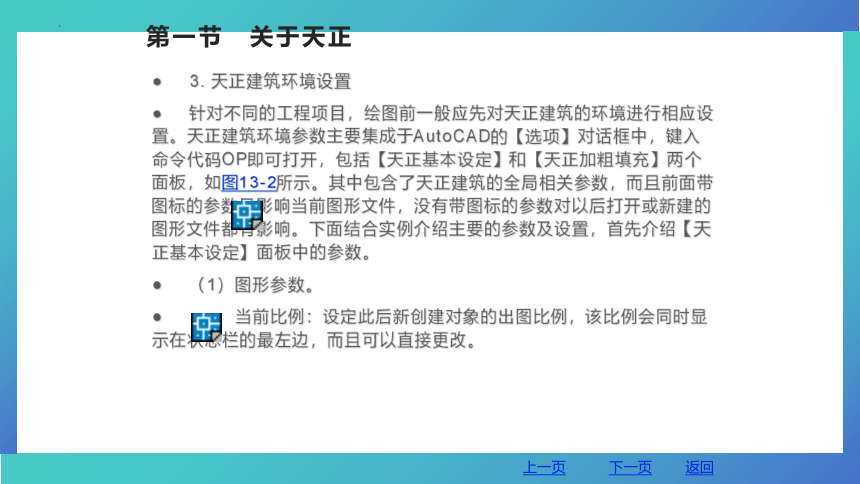

3. 天正建筑环境设置
针对不同的工程项目，绘图前一般应先对天正建筑的环境进行相应设置。天正建筑环境参数主要集成于AutoCAD的【选项】对话框中，键入命令代码OP即可打开，包括【天正基本设定】和【天正加粗填充】两个面板，如图13-2所示。其中包含了天正建筑的全局相关参数，而且前面带 图标的参数只影响当前图形文件，没有带图标的参数对以后打开或新建的图形文件都有影响。下面结合实例介绍主要的参数及设置，首先介绍【天正基本设定】面板中的参数。
（1）图形参数。
当前比例：设定此后新创建对象的出图比例，该比例会同时显示在状态栏的最左边，而且可以直接更改。
第一节　关于天正
上一页
下一页
返回
天正默认的初始比例为1:100。除天正图块外的所有天正对象，都具有一个“出图比例”参数，选中对象并键入MO就可以看到，用于控制对象在显示、打印时的线宽及填充效果。另外，还控制标注类和文本与符号类对象中的文字字高与符号尺寸，选择的比例越大，文字、符号就越小。
当前层高：设定本图的默认层高，单位为mm。本设定不影响已经绘制的墙、柱子和楼梯的高度，只是作为以后生成的墙和柱子的默认高度，此参数的默认设置为3 000 mm。
显示模式：控制天正对象以二维或三维效果显示。2D：以二维显示；3D：以三维显示；自动：按视图方向自动判断以二维或三维显示，是天正默认的显示模式，这里不做更改。
楼梯：控制楼梯间平面图中梯段剖断线为单线还是双线，按制图标准选单线。
第一节　关于天正
上一页
下一页
返回
门窗编号大写：选中后，图上门窗编号统一以大写字母标注，不管原始输入是否包含小写字母。
（2）尺寸、坐标标注参数。
直线标注：直线尺寸标注的箭头形式，有粗线、细线和圆点三种方式，默认为粗线，这里不做更改。
角度标注：角度标注的箭头形式，有标准箭头和圆点两种方式，默认为标准箭头，这里不做更改。
单位换算：提供了在【m】单位图形（如总平面图）中进行尺寸标注和坐标标注时的单位换算方式，这里采用默认的“mm-mm”方式，绘制总平面图时可调整为“mm-m”方式。
第一节　关于天正
上一页
下一页
返回
（3）其他参数。
除了上面介绍的，【天正基本设定】面板中还有其他一些参数。默认状态下，【快捷菜单】和【右键】选项被选中，这意味着AutoCAD默认的右键功能被屏蔽，而使用天正的右键菜单，要想使用AutoCAD的右键功能，可以关闭【快捷菜单】选项。
（4）线宽及填充参数。
天正的线宽及填充参数位于【天正加粗填充】面板内。主要用于控制墙柱的线宽及填充效果，一般使用默认设置即可。
每种材料的墙或柱，其线宽的填充效果都分别为【标准】和【详图】两个级别，面板中会显示两种级别的预览效果。可在此设置一个比例界限（默认为1:100），当绘图时所选用的【当前比例】大于此比例时（如1:20），自动采用详图设置，反之会采用标准设置。
第一节　关于天正
上一页
下一页
返回
以上所有设置完成后。单击确定按钮结束。此外，利用天正建筑【设置】菜单中的命令，还可以对图层、文字格式、尺寸样式等进行设置。不过，一般采用默认设置就可以了。
完成环境设置后，接下来，为便于后续操作，单击天正窗口中的保存按钮 或按【Ctrl+S】组合键保存文件于硬盘上，命名为“学生公寓”，目前，此文件为空文件，仅保存了这里所做的设置。
第一节　关于天正
上一页
返回
在讲解建筑设计绘图之前，先介绍一下建筑制图中的一些基本要求，了解建筑设计的基本思路。
一、建筑设计概述
建筑设计工作是一个很复杂的过程，在施工之前必须对建筑的建造有一个整体的规划，制订出一套合理的方案，编制出完整的施工图纸和文件，为施工提供依据。
1. 建筑结构设计的原则
在建筑设计中，应遵循以下原则：
（1）必须满足建筑物使用的功能要求。比如，防水防潮、通风、隔热和隔音等。
（2）必须有利于结构安全。
（3）必须适应建筑工业化的要求。
（4）必须考虑建筑的经济、社会和环境的综合效益。
第二节　建筑绘制基本知识
下一页
返回
（5）必须符合总体规范要求。
2. 建筑结构设计的过程
建筑设计是一项综合性的工程，必须严格按照设计程序和设计步骤来完成建筑设计。一般建筑设计分为初步设计和施工图设计两个阶段。
其中，初步设计阶段主要需要完成以下内容：
（1）设计说明书。
（2）设计图纸。包括建筑总平面图和各层平面图以及主要剖面、立面图。
（3）工程预算书。
（4）对结构设计的基本说明。
施工图设计阶段设计内容主要包括以下几种：
（1）建筑总平面图。
第二节　建筑绘制基本知识
上一页
下一页
返回
（2）各层建筑平面图、各方向的立面图及必要的剖面图。
（3）建筑结构节点详图。主要包括墙身、楼梯、门窗详图等。
（4）专业的配套图样。
（5）设计说明书。
（6）结构及设备说明书。
（7）工程预算书。
二、建筑设计中的规范与要求
建筑设计中绘图一定要规范化，做到施工者能够按照图纸建造出正确的建筑。
1. 建筑制图规范关于填充的要求
房屋建筑制图统一标准（GB/T 50001—2001）
（1）图例线应间隔均匀，疏密适度，做到图例正确，表示清楚。
第二节　建筑绘制基本知识
上一页
下一页
返回
（2）不同品种的同类材料使用统一图例时（如某些特定部位的石膏板必须注明是防水石膏板时），应在图上附加必要的说明。
（3）两个相同的图例相接时，图例线宜错开或使倾斜方向相反，如图13-3所示。
（4）两个相邻的涂黑图例（如混凝土构件、金属件）间，应留有空隙。其宽度不得小于0.7 mm。
（5）需画出的建筑材料图例面积过大时，可在断面轮廓线内，沿轮廓线作局部表示。
2. 建筑制图规范对文字的要求
（1）《房屋建筑制图统一标准》（GB-T 50001—2001）中要求图纸上所需书写的文字、数字或符号等，均应笔画清晰、文字端正、排列整齐；标点符号应清楚正确。文字的字高，应从如下系列中选用：3.5 mm、5 mm、7 mm、10 mm、14 mm、20 mm。图样及说明中的汉字，宜采用长仿宋体，宽度与高度的关系应符合表13-1中的规定。
第二节　建筑绘制基本知识
上一页
下一页
返回
（2）拉丁字母、阿拉伯数字与罗马数字，如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°。斜体字的高度与宽度应与相应的直体字相等。
（3）拉丁字母、阿拉伯数字与罗马数字的字高，应不小于2.5 mm。数量的数值注写，应采用正体阿拉伯数字。各种计量单位前面凡有量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体字母。
（4）分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号。例如：四分之三、百分之二十五和一比二十应分别写成3/4、25%和1:20。
（5）当注写的数字小于1时，必须写出个位的“0”，小数点应采用圆点，齐基准线书写，例如0.01。
第二节　建筑绘制基本知识
上一页
下一页
返回
3. 建筑制图规范对尺寸的要求
《房屋建筑制图统一标准》（GB-T 50001—2001）中对建筑制图中的尺寸标注有着详细的规定。下面分别介绍规范对尺寸界线、尺寸线、尺寸起止符号和标注文字（尺寸数字）的一些要求。
（1）尺寸界线、尺寸线及尺寸起止符号。
尺寸界线应用细实线绘制，一般应与标注长度垂直，其一端应离开图样轮廓线不小于2 mm，另一端宜超出尺寸线1～3 mm。图样轮廓线可用做尺寸界线。
尺寸线应用细实线绘制，应与标注长度平行。图样本身的任何图样均不得用做尺寸线。因此尺寸线应调整好位置，避免与图线重合。
尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针45°，长度宜为2～3 mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。
第二节　建筑绘制基本知识
上一页
下一页
返回
（2）尺寸数字。
图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。但建议按比例绘图，这样可以减少绘图错误。图样上的尺寸单位，除标高及总平面以m为单位外，其他必须以mm为单位。
尺寸数字的方向，按左图规定注写。若尺寸数字在30°斜线区内，宜按右图形式注写。
尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。
（3）尺寸的排列与布置。
尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交。
互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。
第二节　建筑绘制基本知识
上一页
下一页
返回
图样轮廓线以外的尺寸线，距图样最外轮廓之间的距离，不宜小于10 mm。平行排列的尺寸线的间距，宜为7～10 mm，并应保持一致。
总尺寸的尺寸界线应靠近所指部位，中间分尺寸的尺寸界线可稍短，但其长度应相等。
（4）半径、直径、球的尺寸标注。
半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注半径符号“R”。
标注圆的直径尺寸时，直径数字前应加直径符号“f”。在圆内标注的尺寸线应通过圆心，两端画箭头指至圆弧。
标注球的半径尺寸时，应在尺寸前加注符号“SR”。标注球的直径尺寸时，应在尺寸数字前加注符号“Sf”。注写方法与圆弧半径和圆直径的尺寸标注方法相同。
第二节　建筑绘制基本知识
上一页
下一页
返回
（5）角度、弧度、弧长的标注。
角度的尺寸线应以圆弧表示。该圆弧的圆心应该是该角的顶点，角的两条边为尺寸界线。起止符号应以箭头表示，如没有足够位置画箭头，可用圆点代替，角度数字应按水平方向注写。
标注圆弧的弧长时，尺寸线应以与该圆弧同心的圆弧线表示，尺寸界线应垂直于该圆弧的弦，起止符号用箭头表示，弧线数字上方应加注圆弧符号“ ”。
标注圆弧的弦长时，尺寸线应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号用粗斜短线表示。
（6）标高。
标高数字应以米为单位，注写到小数点后第三位。在总平面中，可注写到小数点后第二位。零点标高应注写成±0.000，正数标高不注“+”，负数标高应注“-”，如3.000， -0.600。
第二节　建筑绘制基本知识
上一页
下一页
返回
4. 建筑制图规范对线型、线宽要求
房屋建筑制图统一标准GB-T5001—2001中对建筑制图的线型和线宽都有比较明确的规定，这样便于设计人员的读图绘图，以及加强图纸的通用性。
（1）图线的基本宽度b，宜从下列线宽系列中选取：2.0 mm、1.4 mm、1.0 mm、0.7 mm、0.5 mm、0.35 mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再在表13-2中选取相应的线宽组。同一张图纸内，相同比例的各图样，应选用相同的线宽组。
（2）工程建设制图，不同的线型和线宽有着不同的含义，选取原则参见表13-3所示的图线。
（3）相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7 mm。
（4）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。
第二节　建筑绘制基本知识
上一页
下一页
返回
（5）当在较小图形中绘制单点长画线或双点长画线有困难时，可用实线代替。
（6）单点长画线或双点长画线的两端，不应是点。点画线与点画线交接或点画线与图线交接时，应是线段交接。
（7）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。
（8）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
第二节　建筑绘制基本知识
上一页
返回
