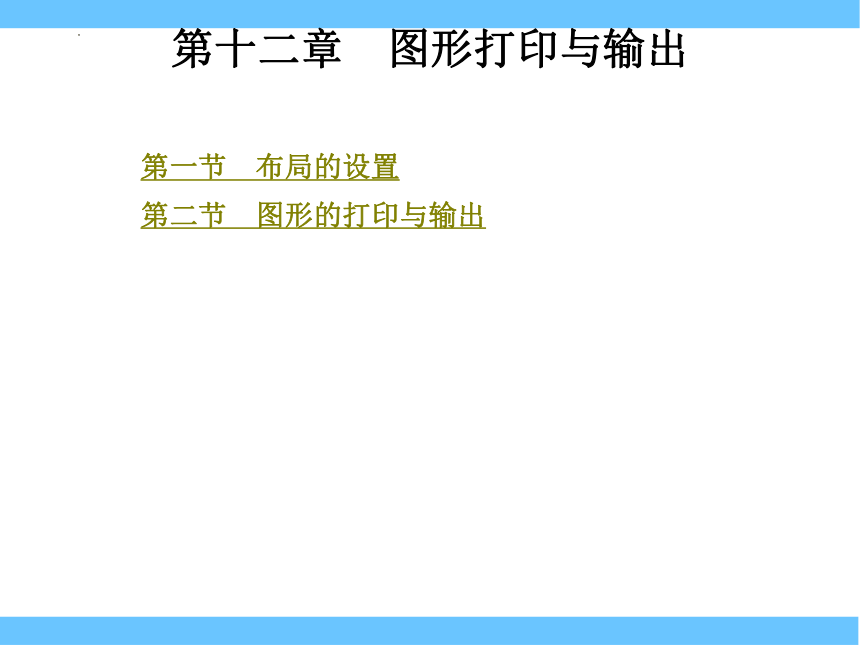

第十二章　图形打印与输出
第十二章　图形打印与输出
第一节　布局的设置
第二节　图形的打印与输出

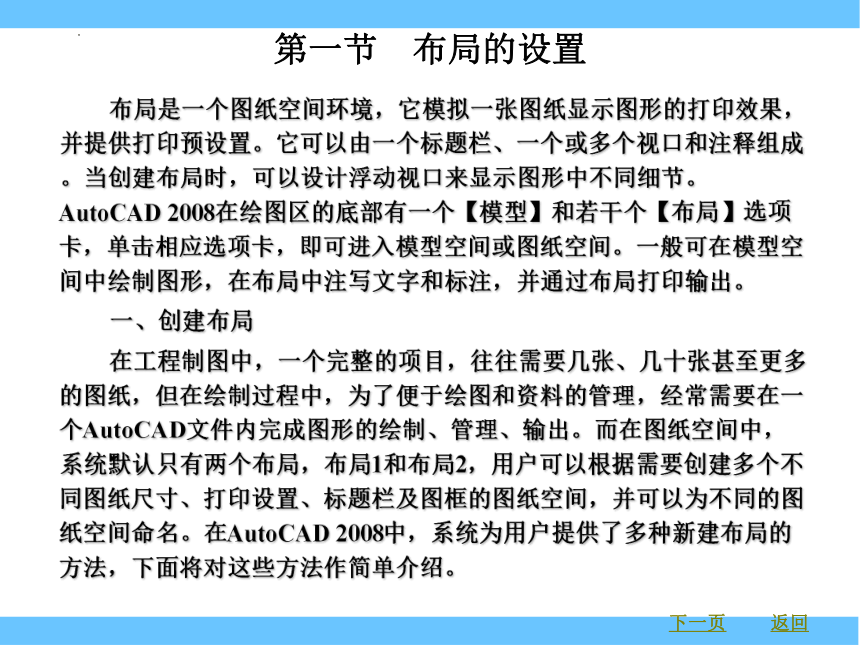

布局是一个图纸空间环境，它模拟一张图纸显示图形的打印效果，并提供打印预设置。它可以由一个标题栏、一个或多个视口和注释组成。当创建布局时，可以设计浮动视口来显示图形中不同细节。AutoCAD 2008在绘图区的底部有一个【模型】和若干个【布局】选项卡，单击相应选项卡，即可进入模型空间或图纸空间。一般可在模型空间中绘制图形，在布局中注写文字和标注，并通过布局打印输出。
一、创建布局
在工程制图中，一个完整的项目，往往需要几张、几十张甚至更多的图纸，但在绘制过程中，为了便于绘图和资料的管理，经常需要在一个AutoCAD文件内完成图形的绘制、管理、输出。而在图纸空间中，系统默认只有两个布局，布局1和布局2，用户可以根据需要创建多个不同图纸尺寸、打印设置、标题栏及图框的图纸空间，并可以为不同的图纸空间命名。在AutoCAD 2008中，系统为用户提供了多种新建布局的方法，下面将对这些方法作简单介绍。
第一节　布局的设置
下一页
返回

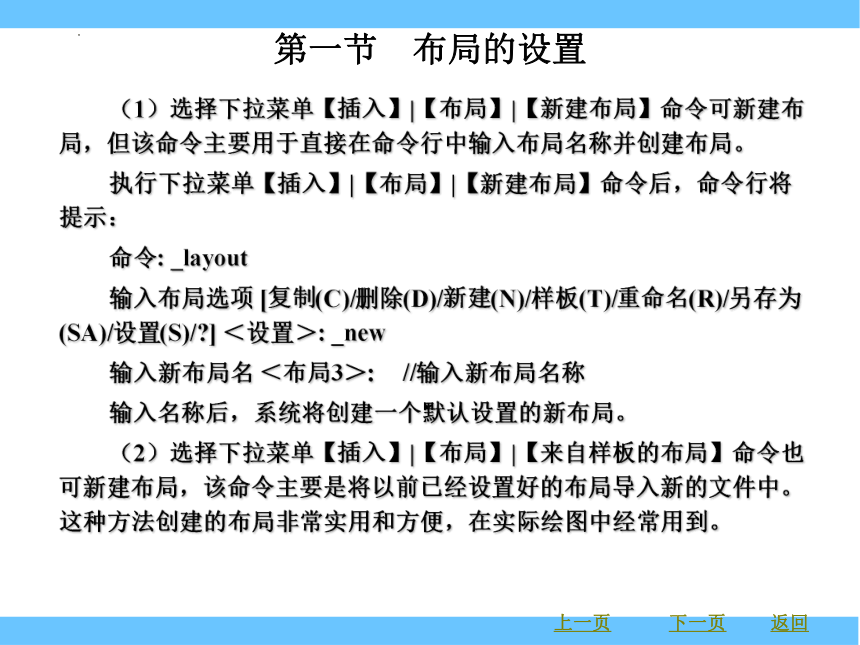

（1）选择下拉菜单【插入】|【布局】|【新建布局】命令可新建布局，但该命令主要用于直接在命令行中输入布局名称并创建布局。
执行下拉菜单【插入】|【布局】|【新建布局】命令后，命令行将提示：
命令: _layout
输入布局选项 [复制(C)/删除(D)/新建(N)/样板(T)/重命名(R)/另存为(SA)/设置(S)/ ] ＜设置＞: _new
输入新布局名 ＜布局3＞: //输入新布局名称
输入名称后，系统将创建一个默认设置的新布局。
（2）选择下拉菜单【插入】|【布局】|【来自样板的布局】命令也可新建布局，该命令主要是将以前已经设置好的布局导入新的文件中。这种方法创建的布局非常实用和方便，在实际绘图中经常用到。
第一节　布局的设置
上一页
下一页
返回

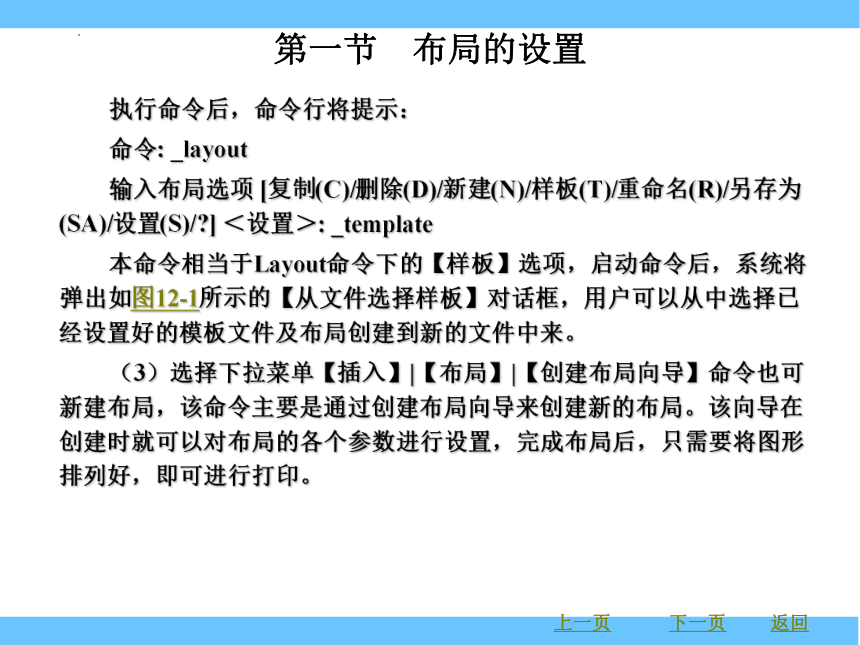

执行命令后，命令行将提示：
命令: _layout
输入布局选项 [复制(C)/删除(D)/新建(N)/样板(T)/重命名(R)/另存为(SA)/设置(S)/ ] ＜设置＞: _template
本命令相当于Layout命令下的【样板】选项，启动命令后，系统将弹出如图12-1所示的【从文件选择样板】对话框，用户可以从中选择已经设置好的模板文件及布局创建到新的文件中来。
（3）选择下拉菜单【插入】|【布局】|【创建布局向导】命令也可新建布局，该命令主要是通过创建布局向导来创建新的布局。该向导在创建时就可以对布局的各个参数进行设置，完成布局后，只需要将图形排列好，即可进行打印。
第一节　布局的设置
上一页
下一页
返回

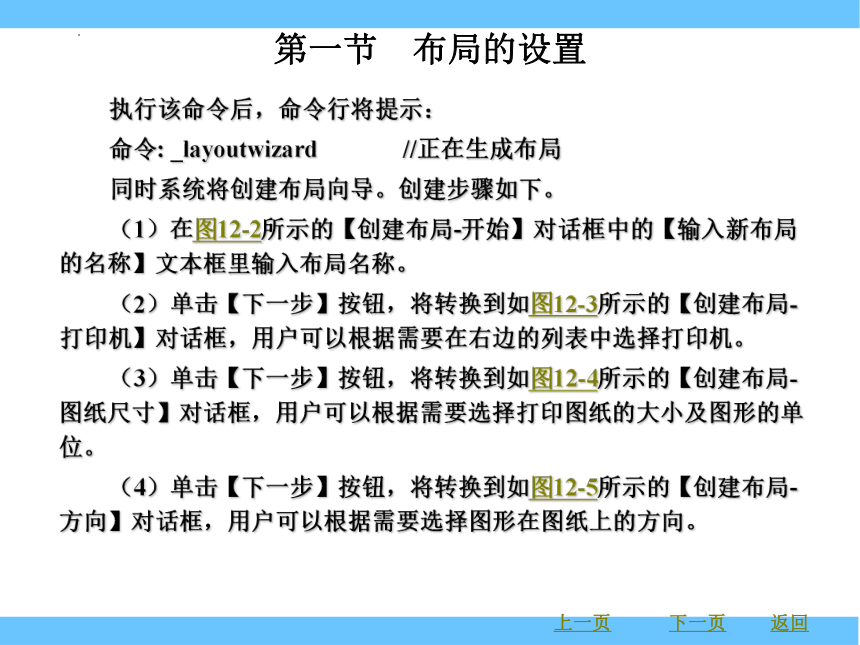

执行该命令后，命令行将提示：
命令: _layoutwizard //正在生成布局
同时系统将创建布局向导。创建步骤如下。
（1）在图12-2所示的【创建布局-开始】对话框中的【输入新布局的名称】文本框里输入布局名称。
（2）单击【下一步】按钮，将转换到如图12-3所示的【创建布局-打印机】对话框，用户可以根据需要在右边的列表中选择打印机。
（3）单击【下一步】按钮，将转换到如图12-4所示的【创建布局-图纸尺寸】对话框，用户可以根据需要选择打印图纸的大小及图形的单位。
（4）单击【下一步】按钮，将转换到如图12-5所示的【创建布局-方向】对话框，用户可以根据需要选择图形在图纸上的方向。
第一节　布局的设置
上一页
下一页
返回

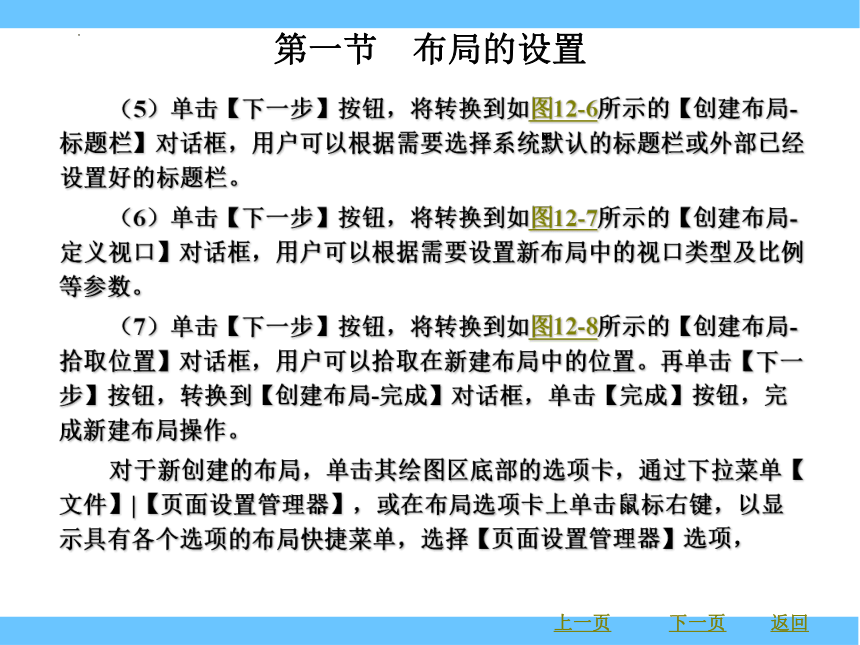

（5）单击【下一步】按钮，将转换到如图12-6所示的【创建布局-标题栏】对话框，用户可以根据需要选择系统默认的标题栏或外部已经设置好的标题栏。
（6）单击【下一步】按钮，将转换到如图12-7所示的【创建布局-定义视口】对话框，用户可以根据需要设置新布局中的视口类型及比例等参数。
（7）单击【下一步】按钮，将转换到如图12-8所示的【创建布局-拾取位置】对话框，用户可以拾取在新建布局中的位置。再单击【下一步】按钮，转换到【创建布局-完成】对话框，单击【完成】按钮，完成新建布局操作。
对于新创建的布局，单击其绘图区底部的选项卡，通过下拉菜单【文件】|【页面设置管理器】，或在布局选项卡上单击鼠标右键，以显示具有各个选项的布局快捷菜单，选择【页面设置管理器】选项，
第一节　布局的设置
上一页
下一页
返回

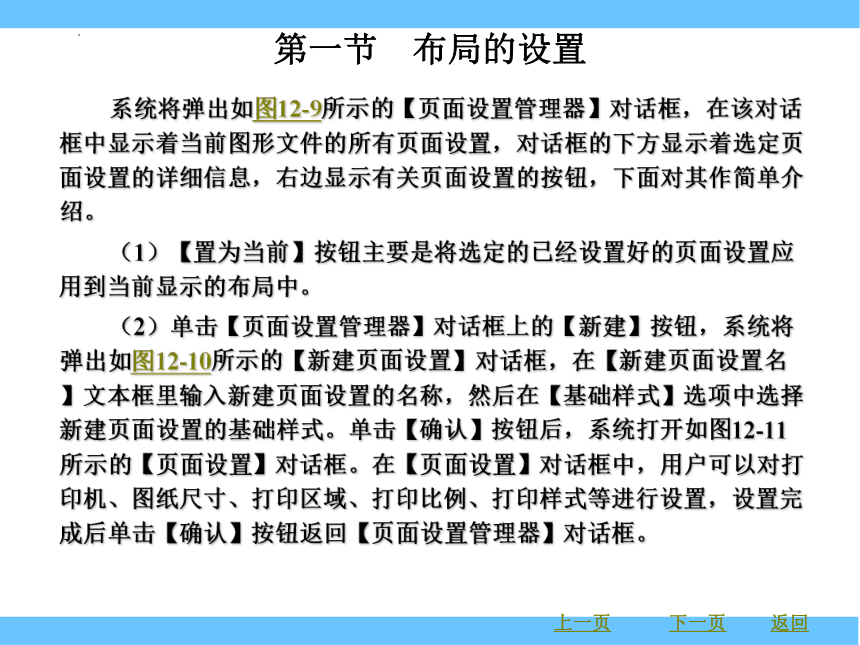

系统将弹出如图12-9所示的【页面设置管理器】对话框，在该对话框中显示着当前图形文件的所有页面设置，对话框的下方显示着选定页面设置的详细信息，右边显示有关页面设置的按钮，下面对其作简单介绍。
（1）【置为当前】按钮主要是将选定的已经设置好的页面设置应用到当前显示的布局中。
（2）单击【页面设置管理器】对话框上的【新建】按钮，系统将弹出如图12-10所示的【新建页面设置】对话框，在【新建页面设置名】文本框里输入新建页面设置的名称，然后在【基础样式】选项中选择新建页面设置的基础样式。单击【确认】按钮后，系统打开如图12-11所示的【页面设置】对话框。在【页面设置】对话框中，用户可以对打印机、图纸尺寸、打印区域、打印比例、打印样式等进行设置，设置完成后单击【确认】按钮返回【页面设置管理器】对话框。
第一节　布局的设置
上一页
下一页
返回

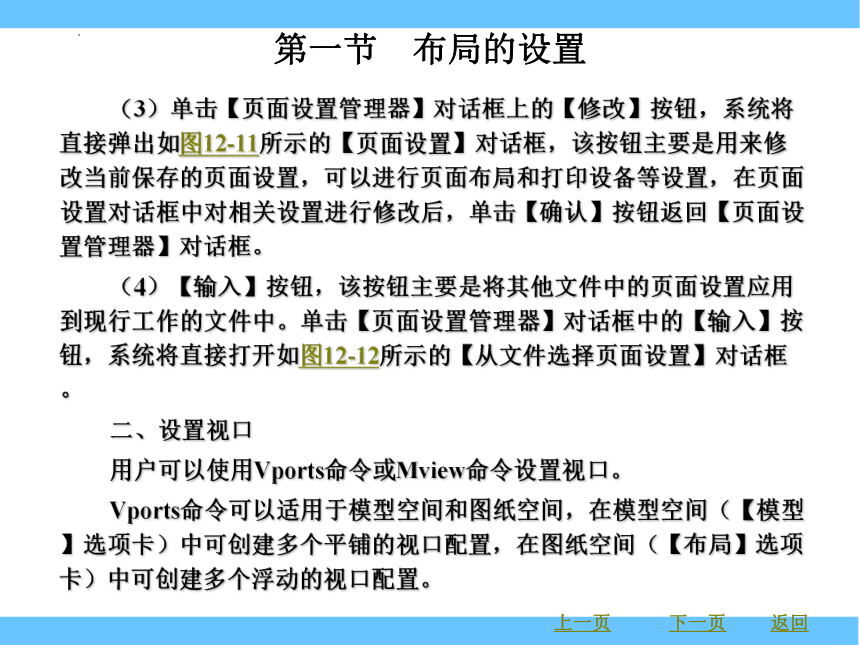

（3）单击【页面设置管理器】对话框上的【修改】按钮，系统将直接弹出如图12-11所示的【页面设置】对话框，该按钮主要是用来修改当前保存的页面设置，可以进行页面布局和打印设备等设置，在页面设置对话框中对相关设置进行修改后，单击【确认】按钮返回【页面设置管理器】对话框。
（4）【输入】按钮，该按钮主要是将其他文件中的页面设置应用到现行工作的文件中。单击【页面设置管理器】对话框中的【输入】按钮，系统将直接打开如图12-12所示的【从文件选择页面设置】对话框。
二、设置视口
用户可以使用Vports命令或Mview命令设置视口。
Vports命令可以适用于模型空间和图纸空间，在模型空间（【模型】选项卡）中可创建多个平铺的视口配置，在图纸空间（【布局】选项卡）中可创建多个浮动的视口配置。
第一节　布局的设置
上一页
下一页
返回

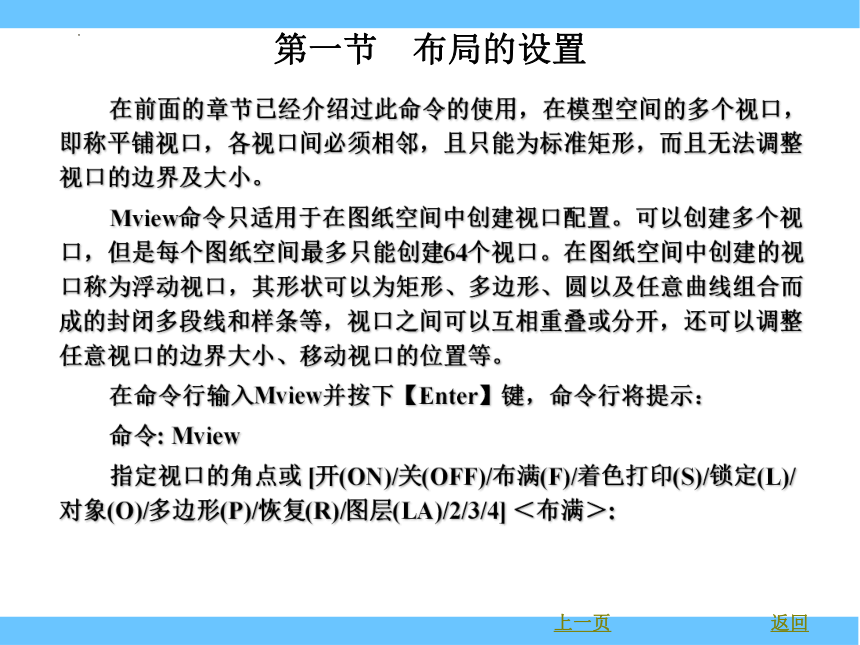

在前面的章节已经介绍过此命令的使用，在模型空间的多个视口，即称平铺视口，各视口间必须相邻，且只能为标准矩形，而且无法调整视口的边界及大小。
Mview命令只适用于在图纸空间中创建视口配置。可以创建多个视口，但是每个图纸空间最多只能创建64个视口。在图纸空间中创建的视口称为浮动视口，其形状可以为矩形、多边形、圆以及任意曲线组合而成的封闭多段线和样条等，视口之间可以互相重叠或分开，还可以调整任意视口的边界大小、移动视口的位置等。
在命令行输入Mview并按下【Enter】键，命令行将提示：
命令: Mview
指定视口的角点或 [开(ON)/关(OFF)/布满(F)/着色打印(S)/锁定(L)/对象(O)/多边形(P)/恢复(R)/图层(LA)/2/3/4] ＜布满＞:
第一节　布局的设置
上一页
返回

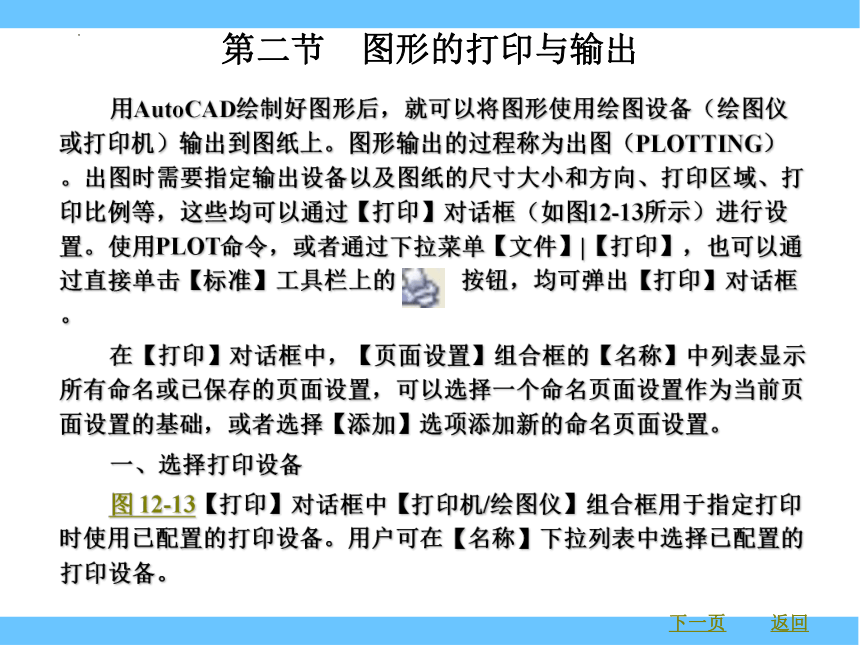

用AutoCAD绘制好图形后，就可以将图形使用绘图设备（绘图仪或打印机）输出到图纸上。图形输出的过程称为出图（PLOTTING）。出图时需要指定输出设备以及图纸的尺寸大小和方向、打印区域、打印比例等，这些均可以通过【打印】对话框（如图12-13所示）进行设置。使用PLOT命令，或者通过下拉菜单【文件】|【打印】，也可以通过直接单击【标准】工具栏上的 按钮，均可弹出【打印】对话框。
在【打印】对话框中，【页面设置】组合框的【名称】中列表显示所有命名或已保存的页面设置，可以选择一个命名页面设置作为当前页面设置的基础，或者选择【添加】选项添加新的命名页面设置。
一、选择打印设备
图 12-13【打印】对话框中【打印机/绘图仪】组合框用于指定打印时使用已配置的打印设备。用户可在【名称】下拉列表中选择已配置的打印设备。
第二节　图形的打印与输出
下一页
返回

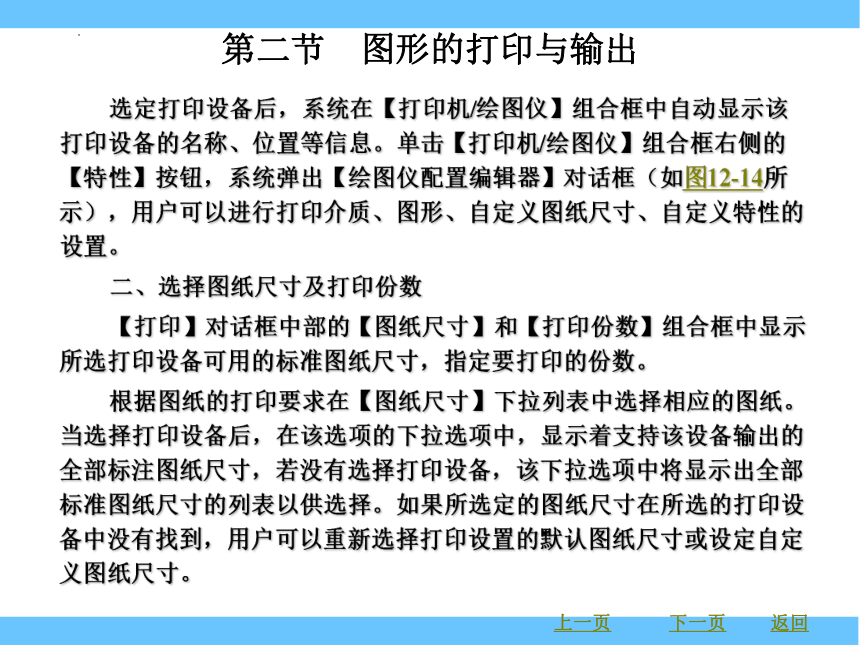

选定打印设备后，系统在【打印机/绘图仪】组合框中自动显示该打印设备的名称、位置等信息。单击【打印机/绘图仪】组合框右侧的【特性】按钮，系统弹出【绘图仪配置编辑器】对话框（如图12-14所示），用户可以进行打印介质、图形、自定义图纸尺寸、自定义特性的设置。
二、选择图纸尺寸及打印份数
【打印】对话框中部的【图纸尺寸】和【打印份数】组合框中显示所选打印设备可用的标准图纸尺寸，指定要打印的份数。
根据图纸的打印要求在【图纸尺寸】下拉列表中选择相应的图纸。当选择打印设备后，在该选项的下拉选项中，显示着支持该设备输出的全部标注图纸尺寸，若没有选择打印设备，该下拉选项中将显示出全部标准图纸尺寸的列表以供选择。如果所选定的图纸尺寸在所选的打印设备中没有找到，用户可以重新选择打印设置的默认图纸尺寸或设定自定义图纸尺寸。
第二节　图形的打印与输出
上一页
下一页
返回
三、设置打印区域
在【打印区域】组合框中选择打印的范围。打开【打印范围】下拉列表（如图12-15所示），可以从中选择要打印的图形范围。如果选择【窗口】，将允许用户临时选择一个窗口，打印窗口内的图形；如果选择【范围】，将打印当前工作空间中的全部图形对象；如果选择【图形界限】，将打印图形界限所定义的整个绘图区域；如果选择【显示】，将打印选定的【模型】选项卡当前视口中的视图或布局中的当前图纸空间视图，如果在【布局】中打印，【打印范围】下拉列表中的【图形界限】选项将变成【布局】，选择【布局】打印时，将打印指定图纸尺寸的可打印区域内的所有内容，其原点从布局中的（0，0）点计算得出。
四、设置打印比例
在【打印比例】组合框（如图12-16所示）中设置图形单位与打印单位之间的相对尺寸比例。
第二节　图形的打印与输出
上一页
下一页
返回
从【模型】选项卡打印时，默认设置为【布满图纸】，缩放打印图纸以布满所选图纸尺寸。选择【布满图纸】时，自动显示自定义的缩放比例因子。取消【布满图纸】时，方可自行设置图形单位与打印单位之间的相对尺寸比例。选择【缩放线宽】表示线宽的缩放比例与打印比例成正比，通常此项不可选。
从【布局】选项卡打印时，默认缩放比例设置为1:1，也可自行设置图形单位与打印单位之间的相对尺寸比例。
五、更多选项设置
在【打印偏移】组合框（如图12-17所示）中指定打印区域相对于边界进行偏移。
通过在【X】和【Y】文本框中输入正值或负值，可以设置图形在图纸上的偏移距离和方向。
第二节　图形的打印与输出
上一页
下一页
返回
选择【居中打印】选项，将自动计算图形在图纸上【X】和【Y】的偏移值，使其在图纸上居中打印。
在【打印】对话框左下角的【预览】选项用于显示将在图纸上打印的图形实际出图效果，以检查图形是否正确。如果图形有问题，可单击【关闭预览窗口】按钮，退出打印预览并进行修改。【应用到布局】按钮表示将当前【打印】对话框设置保存到当前布局。
下拉【打印】对话右下角【更多选项】按钮 ，显示【打印】对话框的其他选项：【打印样式表】、【着色视口选项】、【打印选项】和【图形方向】（如图12-18所示）。
【打印样式表】用于设置、编辑打印样式表，或者创建新的打印样式表。【着色视口选项】用于指定着色和渲染视口的打印方式，并确定它们的分辨率大小和每英寸点数（DPI）。【打印选项】用于指定线宽、打印样式、着色打印和对象的打印次序等选项；
第二节　图形的打印与输出
上一页
下一页
返回
【图形方向】用于指定图形上的打印方向，若选择【纵向】选项设置并打印图形，则图形页面部位位于图纸的短边，若选择【横向】选项设置并打印图形，则图形页面部位位于图纸的长边，若选择【反向打印】选项，图形将旋转180°并打印。
【打印】对话框中的各项设置好后，单击【确定】按钮，系统关闭【打印】对话框，开始输出图形并显示【打印进度】对话框。
第二节　图形的打印与输出
上一页
返回
图12-1
返回
图12-2
返回
图12-3
返回
图12-4
返回
图12-5
返回
图12-6
返回
图12-7
返回
图12-8
返回
图12-9
返回
图12-10
返回
图12-11
返回
图12-12
返回
图12-13
返回
图12-14
返回
图12-15
返回
图12-16
返回
图12-17
返回
图12-18
返回
