第4章 图层和块2

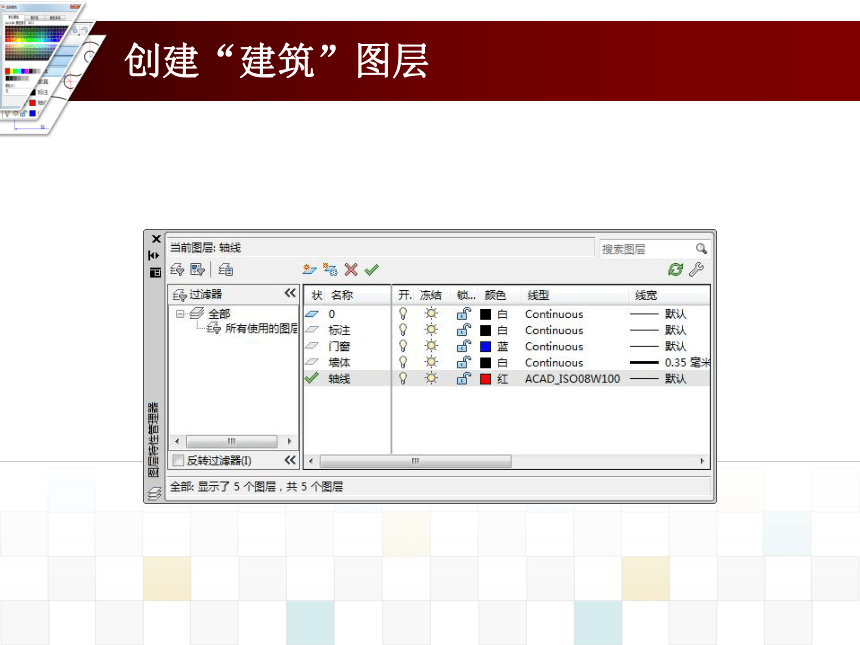

创建“建筑”图层
相关知识点讲解
设置图层颜色
新建图层
认识图层
设置图层线型
设置图层线宽
设置当前绘图图层
删除图层
认识图层

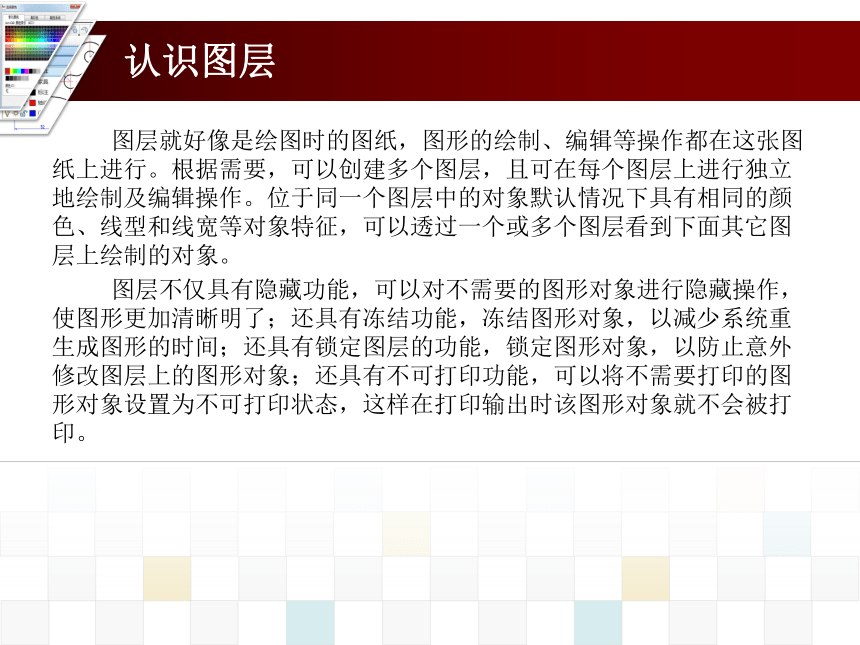

图层就好像是绘图时的图纸，图形的绘制、编辑等操作都在这张图纸上进行。根据需要，可以创建多个图层，且可在每个图层上进行独立地绘制及编辑操作。位于同一个图层中的对象默认情况下具有相同的颜色、线型和线宽等对象特征，可以透过一个或多个图层看到下面其它图层上绘制的对象。
图层不仅具有隐藏功能，可以对不需要的图形对象进行隐藏操作，使图形更加清晰明了；还具有冻结功能，冻结图形对象，以减少系统重生成图形的时间；还具有锁定图层的功能，锁定图形对象，以防止意外修改图层上的图形对象；还具有不可打印功能，可以将不需要打印的图形对象设置为不可打印状态，这样在打印输出时该图形对象就不会被打印。
新建图层

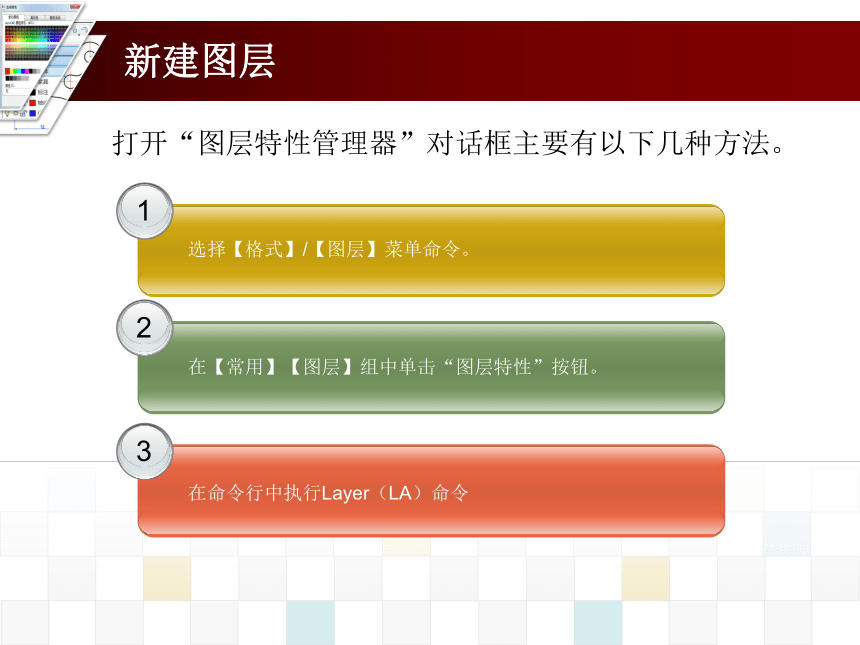

打开“图层特性管理器”对话框主要有以下几种方法。
1
2
3
选择【格式】/【图层】菜单命令。
在【常用】【图层】组中单击“图层特性”按钮。
在命令行中执行Layer（LA）命令
新建图层

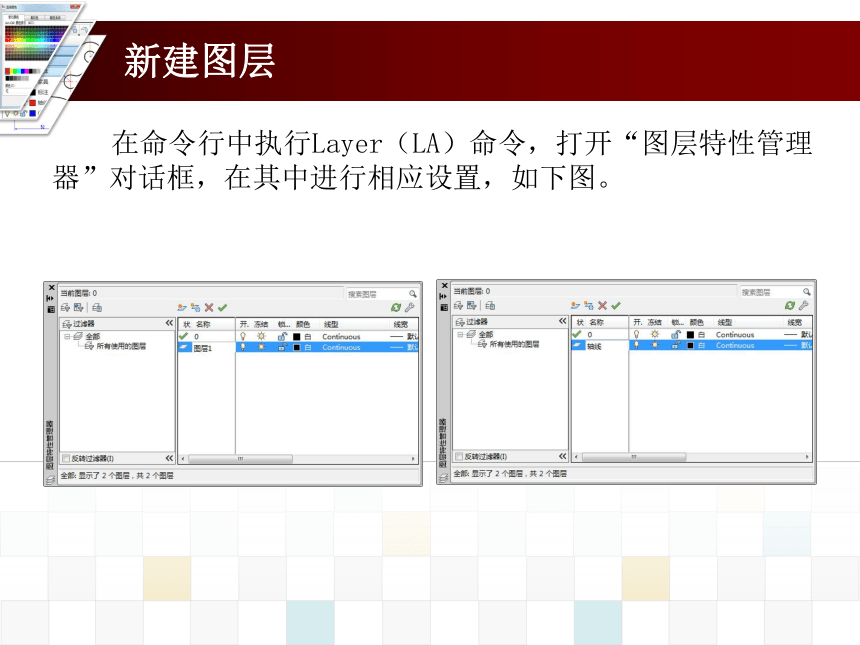

在命令行中执行Layer（LA）命令，打开“图层特性管理器”对话框，在其中进行相应设置，如下图。
设置图层颜色

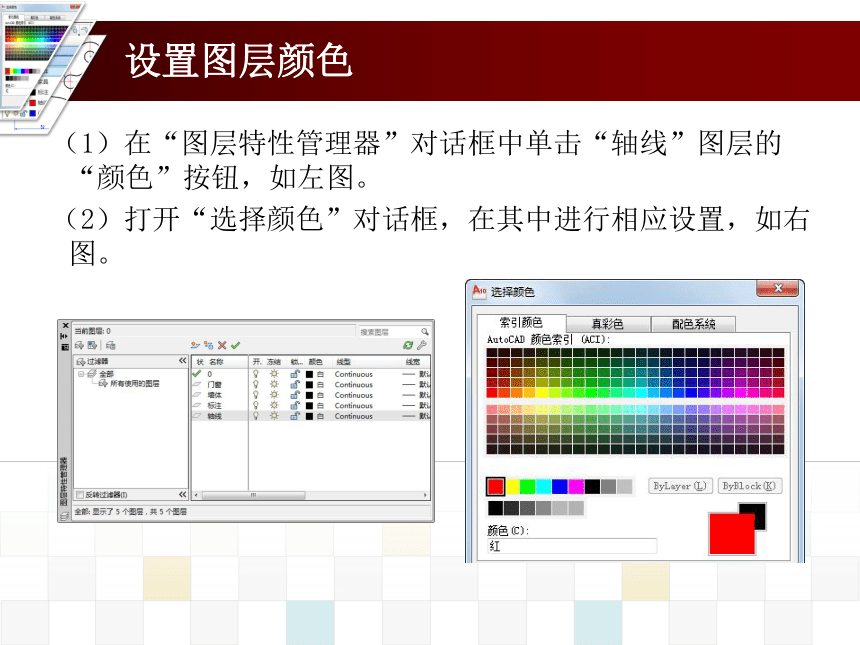

（1）在“图层特性管理器”对话框中单击“轴线”图层的“颜色”按钮，如左图。
（2）打开“选择颜色”对话框，在其中进行相应设置，如右图。
设置图层线型

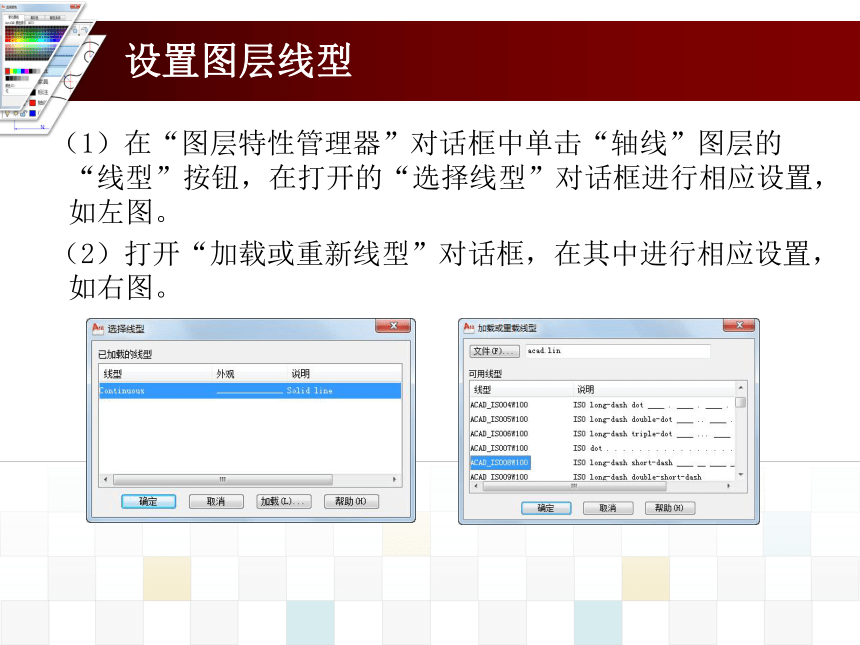

（1）在“图层特性管理器”对话框中单击“轴线”图层的“线型”按钮，在打开的“选择线型”对话框进行相应设置，如左图。
（2）打开“加载或重新线型”对话框，在其中进行相应设置，如右图。

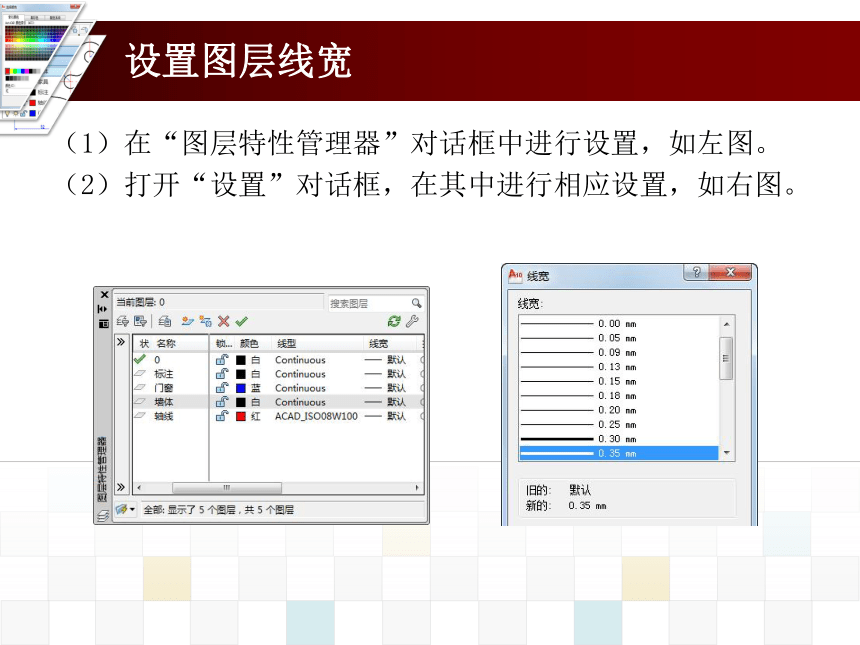

设置图层线宽
（1）在“图层特性管理器”对话框中进行设置，如左图。
（2）打开“设置”对话框，在其中进行相应设置，如右图。
设置当前绘图图层
设置当前图层主要有以下两种方法。
1
2
在“图层特性管理器”对话框中选择需要设置为当前图层的图层，然后单击“置为当前”按钮 。
在【常用】/【图层】组中单击“图层”下拉列表框旁的下拉按钮，在弹出的下拉列表框中选择所需图层，选择的图层即可设置为当前，如下图。
设置当前绘图图层
（1）在“图层特性管理器”对话框中选择“轴线”图层。
（2）单击“置为当前”按钮 ，将“轴线”图层设置为当前层，该图层名称前将出现 图标，如下图。
删除图层
在绘图时，创建过多的图层，反而不利用图形的绘制，在“图层特性管理器”对话框中可以将多余的图层进行删除。在“图层特性管理器”对话框中选择要删除的图层，单击“删除”按钮，即可将选择的图层删除。
设置建筑平面图层的状态
相关知识点讲解
控制图层锁定/ 解锁状态
控制图层冻结/ 解冻状态
控制图层开/ 关状态
控制图层打印状态
控制图层开/ 关状态
使用如下任意一种方式关闭“轴线”图层。
1
2
在“图层特性管理器”对话框中单击“轴线”图层中的“开”状态图标 ，使其变为 状态，该图层即被关闭，如左图。
在【常用】/【图层】组中单击“图层”下拉列表框旁的下拉按钮，在弹出的下拉列表框中单击“轴线”图层中的“开/ 关图层”图标，使其变为状态，如右图。
控制图层冻结/ 解冻状态
使用以下任意一种方式冻结“家具”图层。
1
2
在“图层特性管理器”对话框中单击“家具”图层中的“冻结”状态图标 ，使其变为 状态，该图层即被冻结，如左图。
在【常用】/【图层】组中单击“图层”下拉列表框旁的下拉按钮，在弹出的下拉列表框中单击“家具”图层中的“在所有视口中冻结/ 解冻”图标 ，使其变为状态 ，如右图。
控制图层锁定/ 解锁状态
使用以下任意一种方式冻结“家具”图层。
1
2
在“图层特性管理器”对话框中单击“墙体”图层中的“锁定”状态图标 ，使其变为 状态，该图层即被锁定，如左图。
在【常用】/【图层】组中单击“图层”下拉列表框旁的下拉按钮，在弹出的下拉列表框中单击“墙体”图层中的“锁定/ 解锁图层”图标 ，使其变为 状态，如右图。
控制图层打印状态
在“图层特性管理器”对话框中单击“轴线”图层中的“打印”状态图标，使其变为 状态，该图层即被禁止打印。
保存与调用机械图层
相关知识点讲解
调用图层状态
保存并输出图层状态
保存并输出图层状态
（1）打开“机械图层”图形文件，选择【格式】/【图层】菜单命令，打开“图层特性管理器”对话框，在其中进行设置，如左图。
（2）打开“自动更正”对话框，在“替换”文本框和“替换为”文本框中分别输入相应文本，如右图。
保存并输出图层状态
（1）返回“图层特性管理器”对话框中单击“图层状态管理器”按钮 ，打开“图层状态管理器”对话框，如左图。
（2）在打开的“输出图层状态”对话框中进行设置，如右图。
调用图层状态
（1）选择【格式】/【图层】菜单命令，打开“图层特性管理器”对话框，单击“图层状态管理器”按钮 ，在打开的“图层状态管理器”对话框中单击 按钮，打开的“输入图层状态”对话框中进行设置，如左图。
（2）在出现的AutoCAD 提示对话框中选择是否要恢复图层状态，如右图。
实训——创建机械图层
实训目标
本实训的目标是创建机械图层文件，需要掌握新建图层、设置图层的颜色、线型和线宽，以及设置当前层的操作，本实训的效果如下图所示。
实训——创建机械图层
专业背景
常用的机械制图图层有中心线、轮廓线、标注和文字说明等，这些图层都是根据所绘制的图形对象自行设定的，没有固定格式。在创建图层时需注意的是，如果“选择线性”对话框的列表框中没有所需线型，可在该对话框中单击 按钮，加载所需的线型。
实训——创建机械图层
操作思路
②设置图层特性
①创建图层
习题
（1）打开“摇柄.dwg”图形文件，创建如左图所示的图层。然后将图形中的各图形放入对应图层中，效果如右图所示。
习题
（2）创建如左图所示的图层，然后参照如右图所示的效果和尺寸绘制V 带传动图。
