(共74张PPT)
第6章
标注图形尺寸

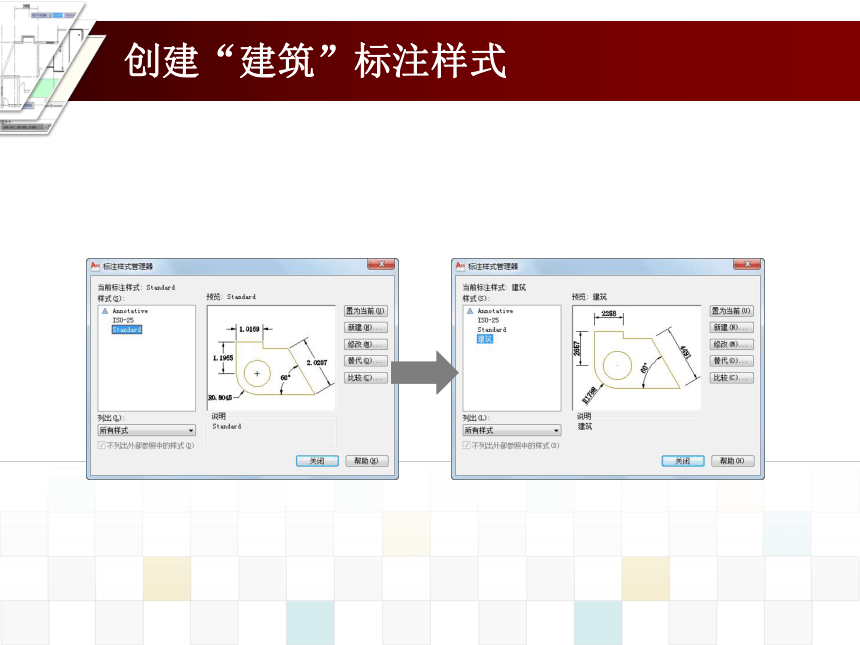

创建“建筑”标注样式
相关知识点讲解
修改标注样式
新建标注样式
标注的组成
设置当前标注样式
删除标注样式

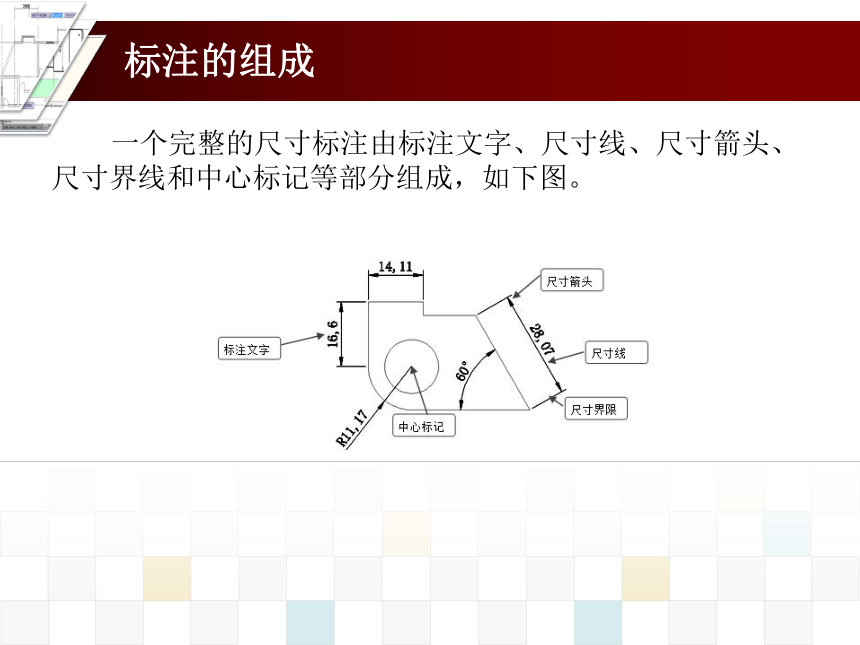

标注的组成
一个完整的尺寸标注由标注文字、尺寸线、尺寸箭头、尺寸界线和中心标记等部分组成，如下图。

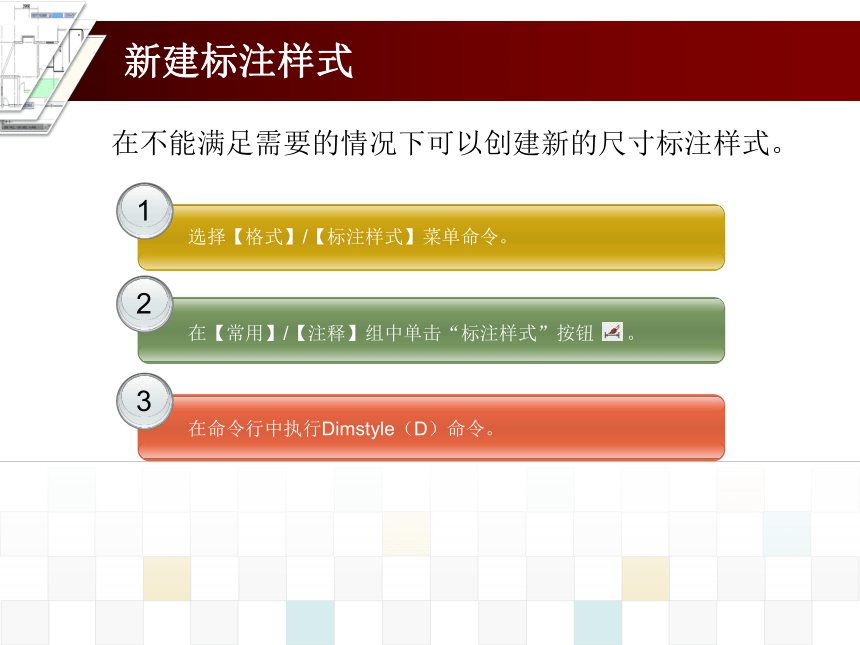

新建标注样式
在不能满足需要的情况下可以创建新的尺寸标注样式。
1
2
3
选择【格式】/【标注样式】菜单命令。
在【常用】/【注释】组中单击“标注样式”按钮 。
在命令行中执行Dimstyle（D）命令。

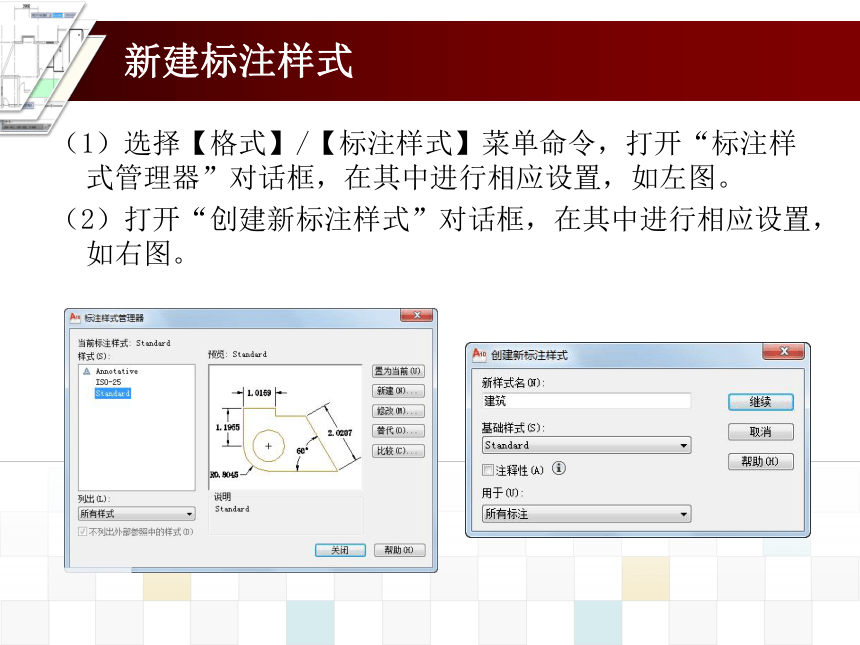

新建标注样式
（1）选择【格式】/【标注样式】菜单命令，打开“标注样式管理器”对话框，在其中进行相应设置，如左图。
（2）打开“创建新标注样式”对话框，在其中进行相应设置，如右图。

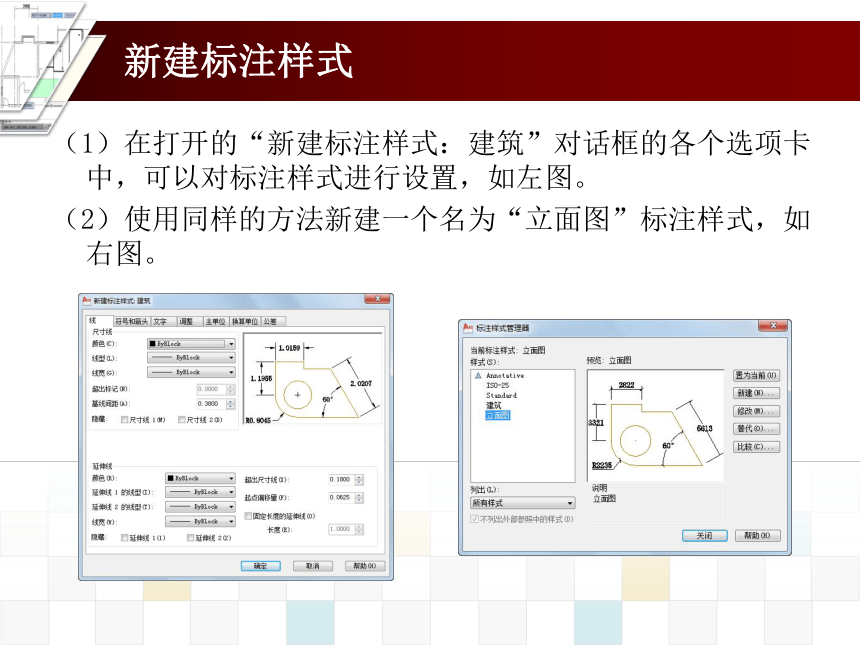

新建标注样式
（1）在打开的“新建标注样式：建筑”对话框的各个选项卡中，可以对标注样式进行设置，如左图。
（2）使用同样的方法新建一个名为“立面图”标注样式，如右图。

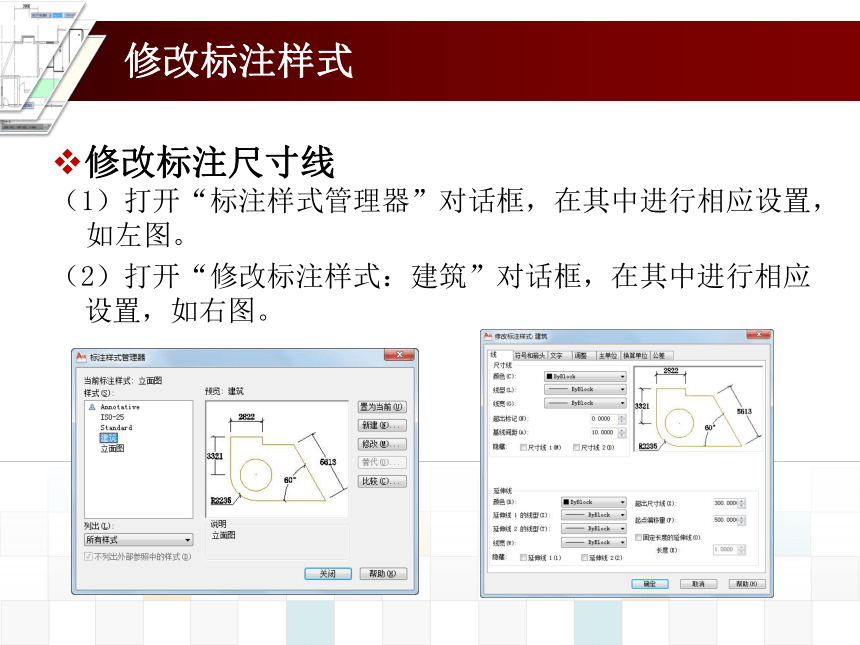

修改标注样式
修改标注尺寸线
（1）打开“标注样式管理器”对话框，在其中进行相应设置，如左图。
（2）打开“修改标注样式：建筑”对话框，在其中进行相应设置，如右图。
修改标注样式

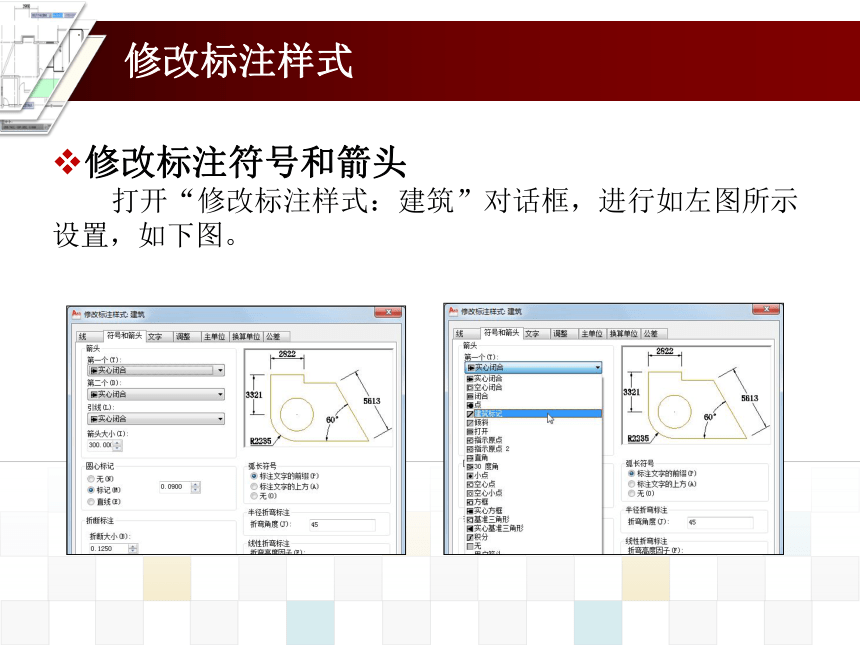

修改标注符号和箭头
打开“修改标注样式：建筑”对话框，进行如左图所示设置，如下图。
修改标注样式
修改标注文字
打开“修改标注样式：建筑”对话框，选择“文字”选项卡，在其中进行相应设置，如下图。

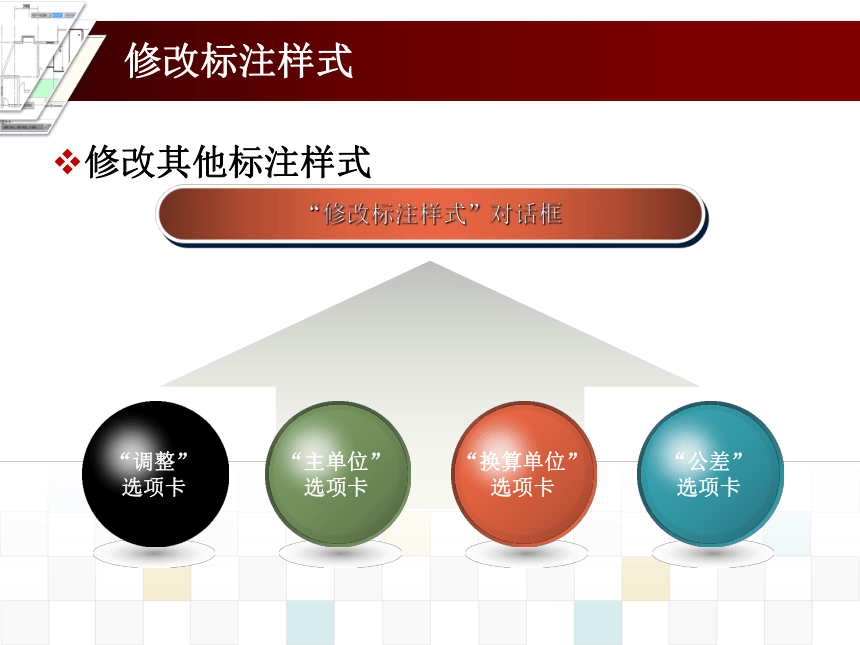

修改标注样式
修改其他标注样式
“修改标注样式”对话框
“公差”
选项卡
“换算单位”
选项卡
“主单位”
选项卡
“调整”
选项卡

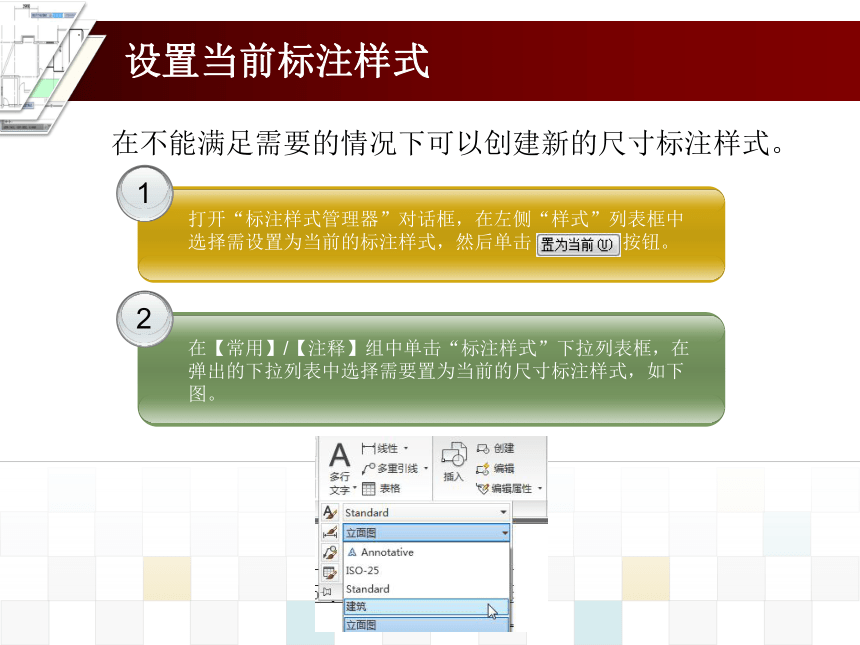

设置当前标注样式
在不能满足需要的情况下可以创建新的尺寸标注样式。
1
2
打开“标注样式管理器”对话框，在左侧“样式”列表框中选择需设置为当前的标注样式，然后单击 按钮。
在【常用】/【注释】组中单击“标注样式”下拉列表框，在弹出的下拉列表中选择需要置为当前的尺寸标注样式，如下图。
设置当前标注样式
打开“标注样式管理器”对话框，在其中进行相应设置，如下图。
删除标注样式
（1）打开“标注样式管理器”对话框，在其中进行相应设置，如左图。
（2）在打开的“标注样式-Delete 标注样式”提示对话框中进行相应设置，如右图。
标注建筑图形尺寸
相关知识点讲解
连续标注
对齐标注
线性标注
新建标注样式
线性标注的命令主要有以下几种方式。
1
2
3
选择【标注】/【线性】菜单命令。
在【常用】/【注释】组中单击“线性”按钮 。
在命令行中执行Dimlinear（Dli）命令。
线性标注
在命令行中执行Dimlinear（Dli）命令对图形进行线性标注，其命令行操作如下。
线性标注
（2）在命令行中执行Dimlinear（Dli）命令对图形进行线性标注，其命令行操作如下。
对齐标注
则尺寸线与圆弧的两个端点所产生的弦保持平行。
1
2
3
选择【标注】/【对齐】菜单命令。
在【常用】/【注释】组中单击“线性”按下按钮 ，在弹出的下拉列表中单击“对齐”按钮 。
在命令行中执行Dimaligned 命令。
对齐标注
（1）在【常用】/【注释】组中单击“线性”按下按钮 ，单击“对齐”按钮 ，如左图。
（2）根据系统提示，在如右图所示的位置指定第一条延伸线原点。
对齐标注
（1）根据系统提示，在如左图所示的位置指定第二条延伸线原点，如左图。
（2）根据系统提示，向左上方移动光标指定尺寸线位置，创建的对齐标注效果如右图。
连续标注
避免了多次使用其他标注命令来标注对象。
1
2
选择【标注】/【连续】菜单命令。
在命令行中执行dimcontinue（dco）命令。
连续标注
（1）选择【标注】/【连续】菜单命令，然后在图形上方进行尺寸标注，其命令行的操作如下。
连续标注
（2）根据系统提示，继续捕捉其他尺寸线的第二条延伸线的原点，然后按【空格】键结束该连续标注，再按【空格】键退出命令，创建的连续标注如下图。
标注支架图形尺寸
相关知识点讲解
直径标注
半径标注
基线标注
基线标注
基线标注的命令主要有如下两种调用方法。
1
2
选择【标注】/【基线】菜单命令。
在命令行中执行dimbaseline命令。
基线标注
（1）在命令行中执行Dimlinear（Dli）命令，对图形进行线性标注，如左图。
（2）在命令行中执行dimbaseline 命令，对图形进行基线标注，其命令行操作如下。
基线标注
（2）在命令行中执行Dimlinear（Dli）命令，对图形进行线性标注，如左图。
（3）在命令行中执行dimbaseline 命令，在线性标注上对图形进行基线标注，如右图。
半径标注
半径标注的命令主要有以下几种调用方法。
1
2
3
选择【标注】/【半径】菜单命令。
在【常用】/【注释】组中单击“线性”按下按钮 ，在弹出的下拉列表中单击“半径”按钮 。
在命令行中执行Dimstyle（D）命令。
半径标注
（1）在命令行中执行Dimradius（Dimrad）命令，根据系统提示，选择如左图的圆弧作为标注对象。
（2）根据系统提示，在如右图所示的位置指定尺寸线位置，即可创建半径标注。
半径标注
直径标注命令主要有以下几种调用方法。
1
2
3
选择【标注】/【直径】菜单命令。
在【常用】/【注释】组中单击“线性”按下按钮 ，在弹出的下拉列表中单击“直径”按钮 。
在命令行中执行Dimdiameter（Dimdia）命令。
直径标注
（1）在命令行中执行Dimdiameter（Dimdia）命令，对支架零件图进行标注，其命令行操作提示如下。
直径标注
（2）继续执行Dimdiameter（Dimdia）命令，选择如左图的圆作为标注对象，然后指定尺寸线位置，如右图，完成本例的制作。
标注摇柄图形尺寸
相关知识点讲解
折弯标注
弧长标注
角度标注
角度标注
直径标注命令主要有以下几种调用方法。
1
2
3
选择【标注】/【角度】菜单命令。
在【常用】/【注释】组中单击“线性”按下按钮，在弹出的下拉列表中单击“角度”按钮 。
在命令行中执行Dimangular（DIMANG）命令。
角度标注
在命令行中执行Dimangular（DIMANG）命令，对图形进行角度标注，其命令行操作如下。
角度标注
弧长标注
弧长标注的命令主要有以下几种调用方法。
1
2
3
选择【标注】/【弧长】菜单命令。
在【常用】/【注释】组中单击“线性”按下按钮 ，在弹出的下拉列表中单击“弧长”按钮 。
在命令行中执行Dimarc命令。
弧长标注
（1）在命令行中执行Dimarc 命令，在图形上方选择如左图所示的圆弧。
（2）向上移动光标指定弧长标注的位置，如右图。
折弯标注
折弯标注的命令主要有以下几种调用方法。
1
2
3
选择【标注】/【半径】菜单命令。
在【常用】/【注释】组中单击“线性”按下按钮 ，在弹出的下拉列表中单击“折弯”按钮 。
在命令行中执行Dimjogged 命令。
折弯标注
（1）在命令行中执行Dimjogged 命令，对图形下方的圆弧进行折弯标注，其命令行的操作如下。
折弯标注
折弯标注
（2）在命令行中执行Dimlinear（Dli）命令，对图形进行线性标注，如左图。
（3）在命令行中执行dimbaseline 命令，在线性标注上对图形进行基线标注，如右图。
折弯标注
（4）在命令行中执行Dimlinear（Dli）命令，对图形进行线性标注，如左图。
（5）在命令行中执行Dimcontinue（DCO）命令，在创建的线性标注上对图形进行连续标注，如右图。
标注螺栓图形尺寸
相关知识点讲解
创建引线标注
设置引线标注
设置引线标注
在命令行中执行Qleader命令，即可对图形进行引线标注，其命令行提示及操作如下。
设置引线标注
执行Qleader命令的过程中，系统提示“指定第一个引线点或 [设置(S)] ”时，输入S并确定，将打开“引线设置”对话框，在此可以设置引线的样式，如下图。
创建引线标注
在命令行中执行Qleader 命令，对图形进行快速引线标注，其命令行操作如下。
创建引线标注
创建引线标注
标注底座形位公差
相关知识点讲解
标注形位公差
形位公差的符号表示
形位公差的符号表示
形位公差的符号表示
标注形位公差
标注形位公差的命令主要有以下两种调用方法。
1
2
选择【标注】/【公差】菜单命令。
在命令行中执行Tolerance命令。
标注形位公差
（1）选择【标注】/【公差】菜单命令，打开“形位公差”对话框，然后单击“符号”图标，如左图。
（2）在打开的“特征符号”对话框中选择“同轴度”选项，如右图。
标注形位公差
（1）返回“形位公差”对话框单击“公差1”图标，并在“公差1”后的文本框中输入数值，如左图。
（2）在右图所示的位置指定形位公差插入位置。
编辑轴标注
相关知识点讲解
调整标注间距
编辑标注尺寸
编辑标注尺寸
（1）在命令行中执行Dimedit 命令，命令行将提示“输入标注编辑类型 [ 默认(H)/ 新建(N)/ 旋转(R)/ 倾斜(O)] < 默认>:”信息，并弹出的快捷菜单，在此选择相应选项，如左图。
（2）打开“文字编辑器”选项卡，在其中进行相应设置，如右图。
编辑标注尺寸
（3）在文本框中将出现直径符号，如左图。
（4）在命令行提示“选择对象:”后选择要添加直径符号的线性尺寸标注，如右图。
编辑标注尺寸
（5）按“Enter”键确定要添加直径符号的尺寸标注，如下图。
调整标注间距
调整标注间距的命令主要有以下两种方法。
1
2
选择“标注/ 标注间距”菜单命令。
在命令行中执行Dimspace命令。
调整标注间距
（1）在命令行中执行Dimspace 命令，根据系统提示，选择如左图所示的标注作为基准标注。
（2）选择如右图所示的标注作为要产生间距的标注。
实训——标注坐便器图形
实训目标
本实训的目标是标注坐便器图形，需要掌握线性、半径、直径、连续等尺寸标注命令的使用，本实训的效果如下图所示。
实训——标注坐便器图形
专业背景
座便器，俗称马桶。市场上的坐便器按排污方式区分有冲落式、虹吸冲落式、虹吸喷射式和虹吸漩涡式四种。
冲落式坐厕是最传统的，也是目前国内中、低档座厕中最流行的一种排污方式，是 座便器利用水流的冲力来排出污物。
虹吸冲落式坐厕是第二代坐便器，借冲洗水在排污管道内充满水后所形成的一定压 力（虹吸现象）将污物排走。
虹吸喷射式坐厕借其较大的水流冲力将污物推入排污管道内，同时借其大口径的水 流量促进虹吸作用加速形成，加快了排污速度。
漩涡式坐厕是档次最高的，利用冲洗水从池底沿池壁的切线方向公出促成旋涡，随 着水位的增高充满排污管道，当便池内水面与便器排污口形成水位差时，将污物排出。
实训——标注坐便器图形
操作思路
②进行连续标注
①进行线性标注
③进行半径标注
习题
（1）打开“建筑.dwg”图形文件，将其中的建筑平面图进行尺寸标注。首先设置好标注的样式，然后使用“线性”标注命令对图形标注，在标注图形的过程中，可以使用“连续” 标注命令提高标注的效率，效果如下图所示。
习题
（2）打开“法兰盘.dwg”图形文件，使用“线性”、“半径”和“直径”标注命令对该图形进行标注，效果如下图所示。
Thank You !
谢谢观赏
