第3章
编辑图形 2

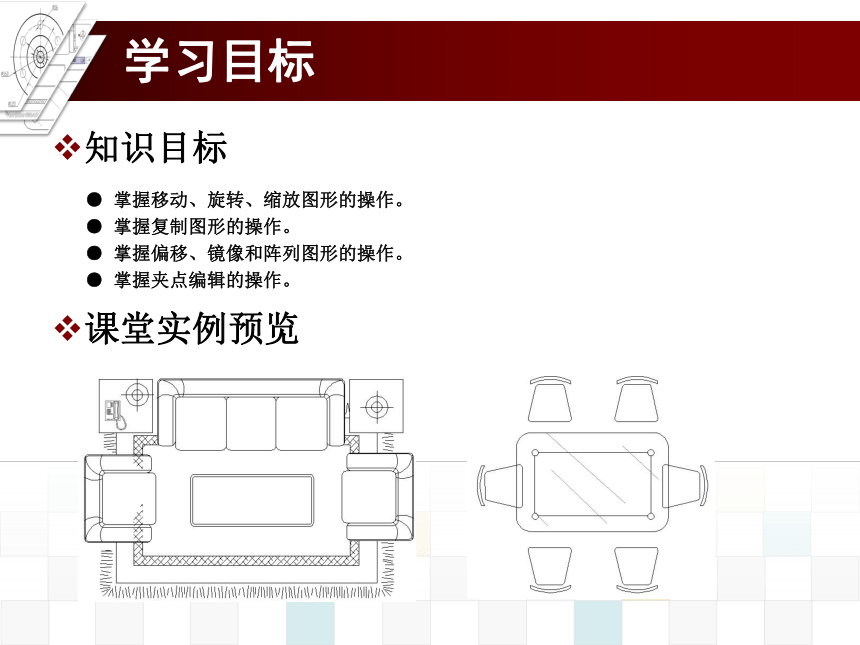

学习目标
知识目标
● 掌握移动、旋转、缩放图形的操作。
● 掌握复制图形的操作。
● 掌握偏移、镜像和阵列图形的操作。
● 掌握夹点编辑的操作。
课堂实例预览

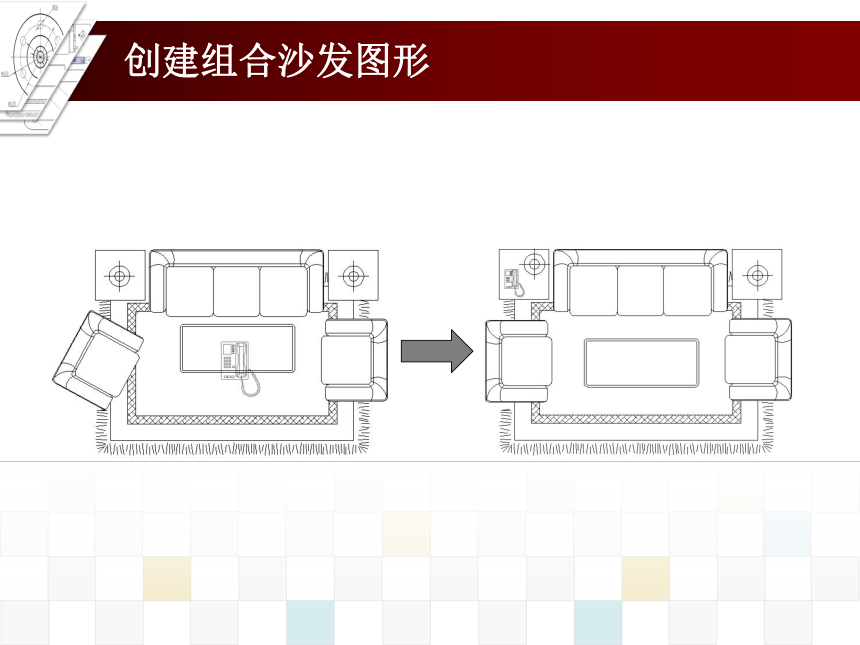

创建组合沙发图形

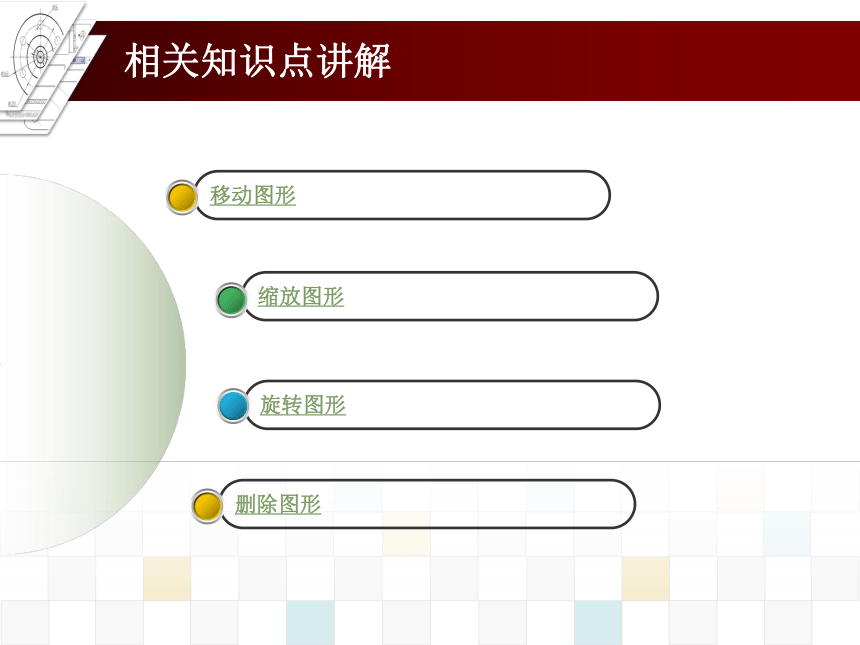

相关知识点讲解
旋转图形
缩放图形
移动图形
删除图形
移动图形

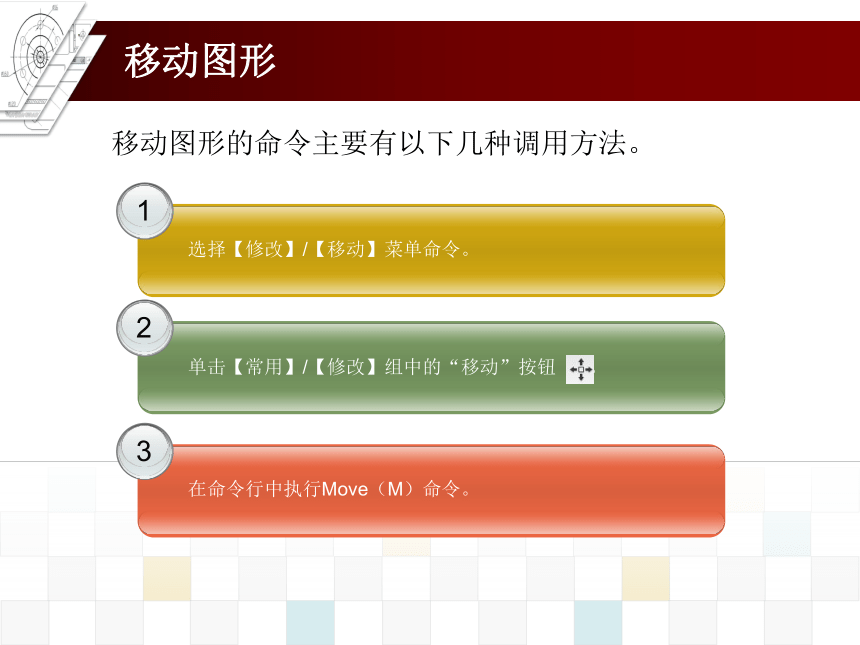

移动图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【移动】菜单命令。
单击【常用】/【修改】组中的“移动”按钮 。
在命令行中执行Move（M）命令。
移动图形

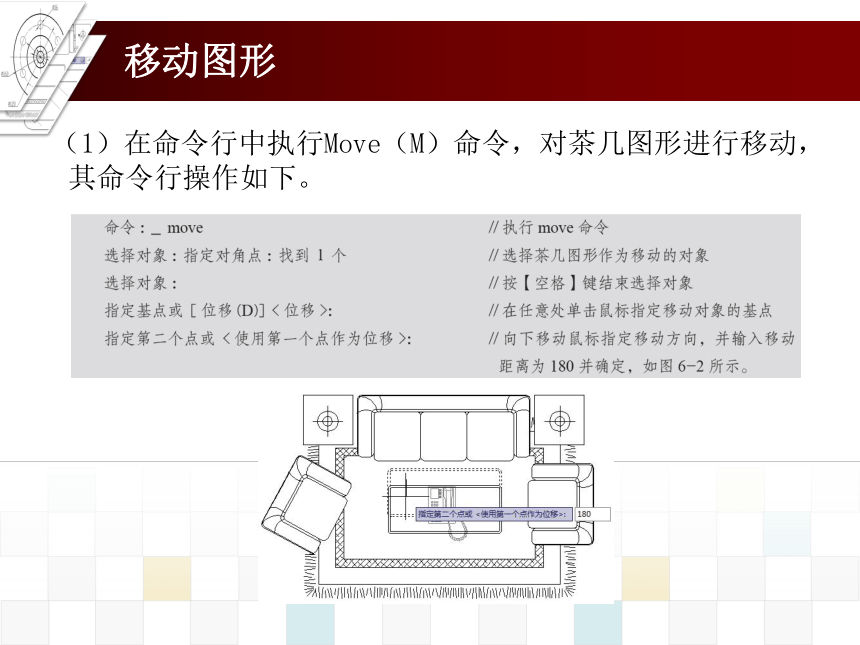

（1）在命令行中执行Move（M）命令，对茶几图形进行移动，其命令行操作如下。
移动图形
（2）重复执行Move（M）命令，对左上方的台灯图形进行移动，其命令行操作如下。
缩放图形

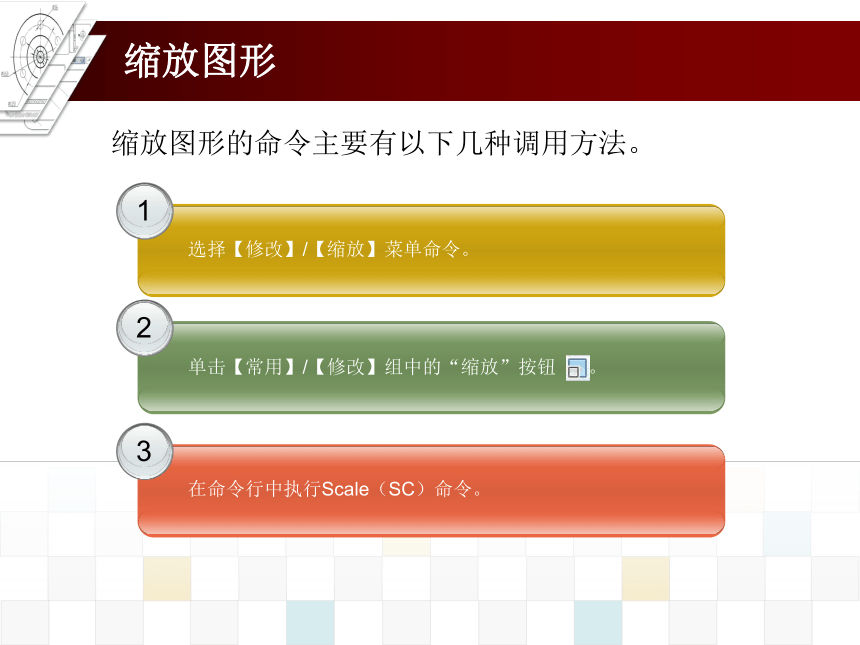

缩放图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【缩放】菜单命令。
单击【常用】/【修改】组中的“缩放”按钮 。
在命令行中执行Scale（SC）命令。
缩放图形

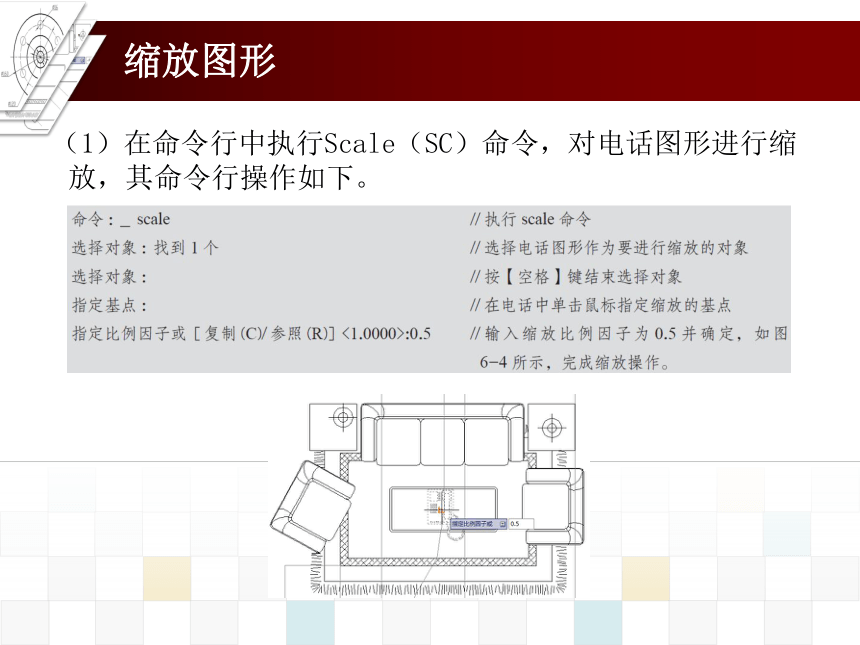

（1）在命令行中执行Scale（SC）命令，对电话图形进行缩放，其命令行操作如下。
缩放图形

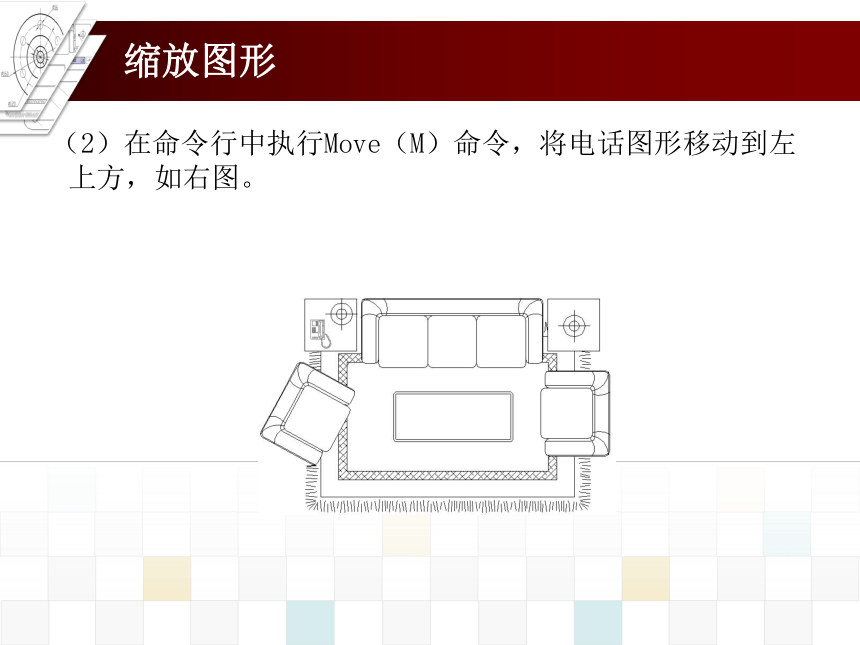

（2）在命令行中执行Move（M）命令，将电话图形移动到左上方，如右图。
旋转图形
“旋转”命令主要有以下几种调用方法。
1
2
3
选择【修改】/【旋转】菜单命令。
单击【常用】/【修改】组中的“旋转”按钮 。
在命令行中执行Rotate （RO）命令。
旋转图形

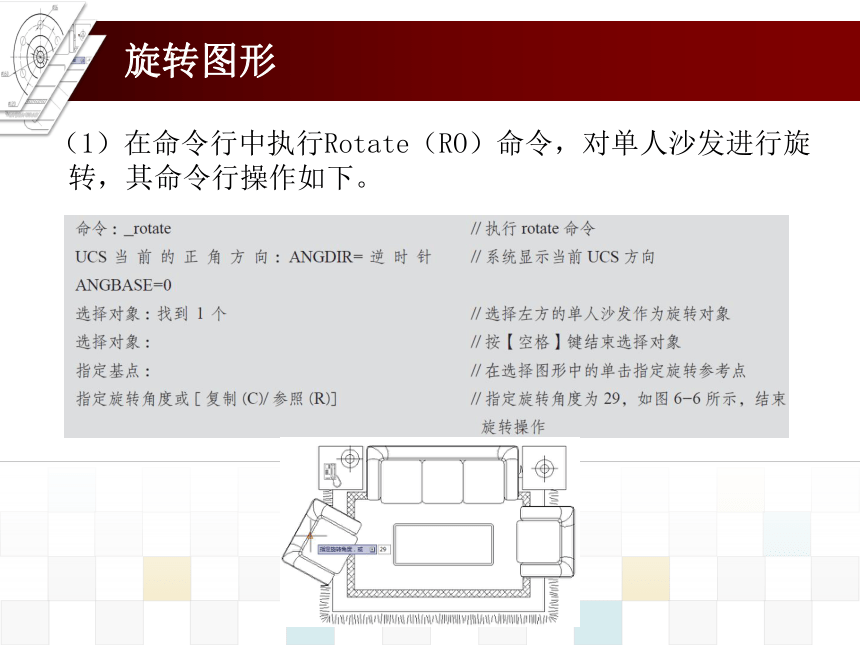

（1）在命令行中执行Rotate（RO）命令，对单人沙发进行旋转，其命令行操作如下。
旋转图形
（2）在命令行中执行Move（M）命令，对旋转后的沙发进行适当移动，如下图。
删除图形
删除图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【删除】菜单命令。
单击【常用】/【修改】组中的“删除”按钮 。
在命令行中执行Erase（E）命令。
删除图形
（1）在命令行中执行Trim（TR）命令，以左方单人沙发为修剪边界，对其中的地毯图形进行修剪，如左图。
（2）在命令行中执行Erase（E）命令，将左方单人沙发中多余的地毯图形删除，如右图，其命令行操作如下。
绘制方形餐桌图形
相关知识点讲解
镜像图形
复制图形
复制图形
复制图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【复制】菜单命令。
单击【常用】/【修改】组中的“复制”按钮 。
在命令行中执行Copy（CO）命令。
复制图形
（1）在命令行中执行Copy（CO）命令，对椅子图形进行复制，其命令行操作如下。
复制图形
（1）在命令行中执行Copy（CO）命令，对椅子图形进行复制，其命令行操作如下。
复制图形
（1）在命令行中执行Copy（CO）命令，对椅子图形进行复制，其命令行操作如下。
复制图形
（2）在命令行中执行Rotate（RO）命令，对复制的椅子进行旋转，其命令行操作如下。
复制图形
（3）在命令行中执行Copy（CO）命令，对上方椅子进行复制，其命令行操作如下。
镜像图形
“镜像”命令有如下几种调用方法。
1
2
3
选择【修改】/【镜像】菜单命令。
单击【常用】/【修改】组中的“镜像”按钮 。
在命令行中执行Mirror（MI）命令。
镜像图形
（1）在命令行中执行Mirror（MI）命令，将上方的两个椅子镜像复制到餐桌的下方，其命令行操作如下。
镜像图形
（2）在命令行中执行Mirror（MI）命令，将左方的椅子镜像复制到餐桌的右方，其命令行操作如下。
绘制吊灯图形
相关知识点讲解
阵列图形
偏移图形
偏移图形
“偏移”命令有如下几种调用方法。
1
2
3
选择【修改】/【偏移】菜单命令。
单击【常用】/【修改】组中的“偏移”按钮 。
在命令行中执行Offset（O）命令。
偏移图形
（1）在命令行中执行Circle（C）命令，绘制一个半径为350 的圆，如左图。
（2）在命令行中执行Offset （O）命令，将绘制的圆形向内偏移20，如右图，其命令行操作如下。
偏移图形
偏移图形
（3）继续执行Offset（O）命令，将偏移得到的圆向内依次偏移200、20，如左图。
（4）执行Line（L）命令，以圆的圆心为起点，向左绘制一条长度为650 的线段，如右图。
镜像图形
（5）在命令行中执行Circle（C）命令，在直线上捕捉一点作为圆心，然后绘制一个半径为120的圆，如左图。
（6）在命令行中执行Offse（t O）命令，将绘制的圆形向内偏移20，如右图。其命令行操作如下。
偏移图形
阵列图形
阵列图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【阵列】菜单命令。
单击【常用】/【修改】组中的“阵列”按钮 。
在命令行中执行Array（AR）命令。
阵列图形
矩形阵列
执行Array（AR）命令，打开“阵列”对话框，其默认的选项即为矩形阵列，如下图。
阵列图形
（1）在命令行中执行Ttim（TR）命令，以右方的小圆为修剪边界，对直线进行修剪，如左图。
（2）在命令行中执行Array（AR 命令，打开“阵列”对话框，单击选中“环形阵列”单选项，设置项目总数为8，如右图。
（3）单击“选择对象”按钮 ，进入绘图区选择左方的两个圆和直线图形，然后按【空格】键进行确定。
阵列图形
（4）返回“阵列”对话框单击“拾取中心点”按钮 ，在右方的同心圆的圆心处单击鼠标指定阵列的中点心，如左图。
（5）返回“阵列”对话框单击 按钮，如右图。
实训——绘制建筑立面图
实训目标
本实训的目标是绘制建筑立面图，需要掌握复制、缩放、镜像和阵列命令的使用方法，本实训的前后对比效果如下图 所示。
实训——绘制建筑立面图
专业背景
建筑立面图是按正投影法在与房屋立面平行的投影面上所作的投影图，用来表达建筑物的外形效果。在施工图中，建筑立面图主要反映房屋的外貌和立面装修的做法。建筑立面图包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、外墙面及其必要的尺寸与标高等。
实训——绘制建筑立面图
操作思路
②镜像复制图形
①复制和缩放图形
③阵列复制图形
习题
（1）打开“盘盖.dwg”图形，绘制如下图所示的盘盖主视图，先使用“偏移”命令和“延伸”命令完成左半部分螺孔及轴孔的绘制，再使用“镜像”命令镜像复制另一半图形。
习题
（2）绘制如图6-37 所示的法兰盘主视图，在本例中将使用“偏移”和“阵列”命令完成图形的绘制。
Thank You !
谢谢观赏
