第5章 文字表格

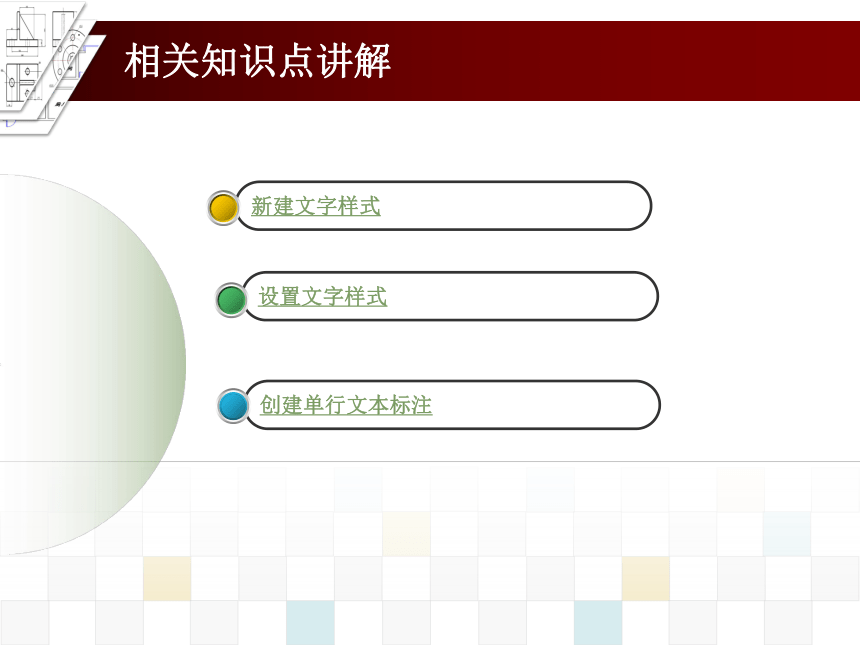

相关知识点讲解
创建单行文本标注
设置文字样式
新建文字样式
新建文字样式

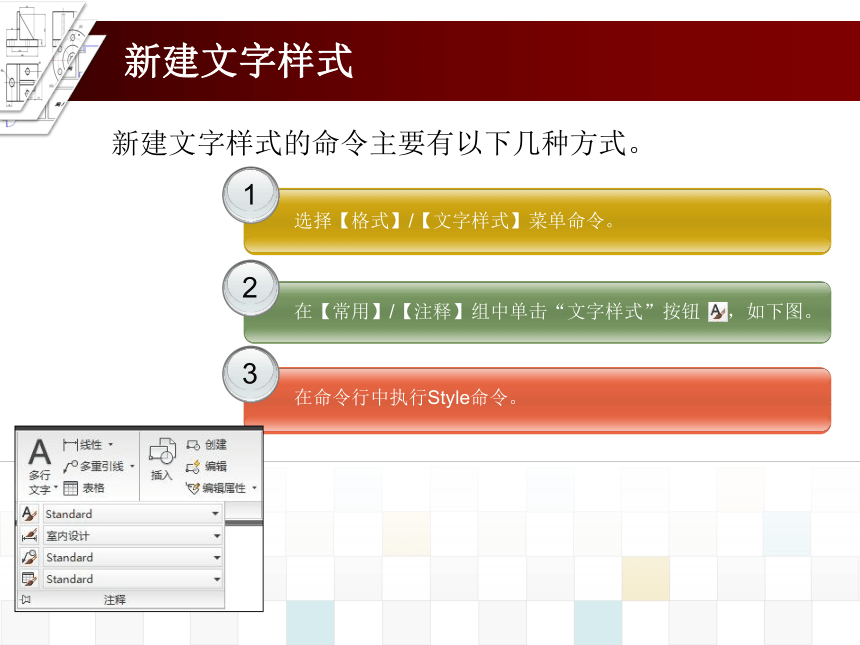

新建文字样式的命令主要有以下几种方式。
1
2
3
选择【格式】/【文字样式】菜单命令。
在【常用】/【注释】组中单击“文字样式”按钮 ，如下图。
在命令行中执行Style命令。
新建文字样式

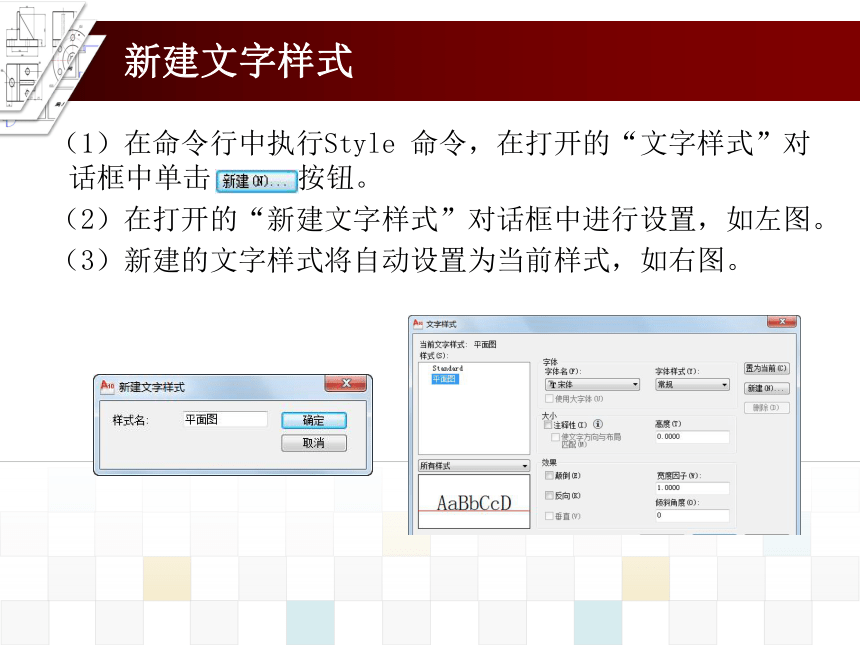

（1）在命令行中执行Style 命令，在打开的“文字样式”对话框中单击 按钮。
（2）在打开的“新建文字样式”对话框中进行设置，如左图。
（3）新建的文字样式将自动设置为当前样式，如右图。
设置文字样式

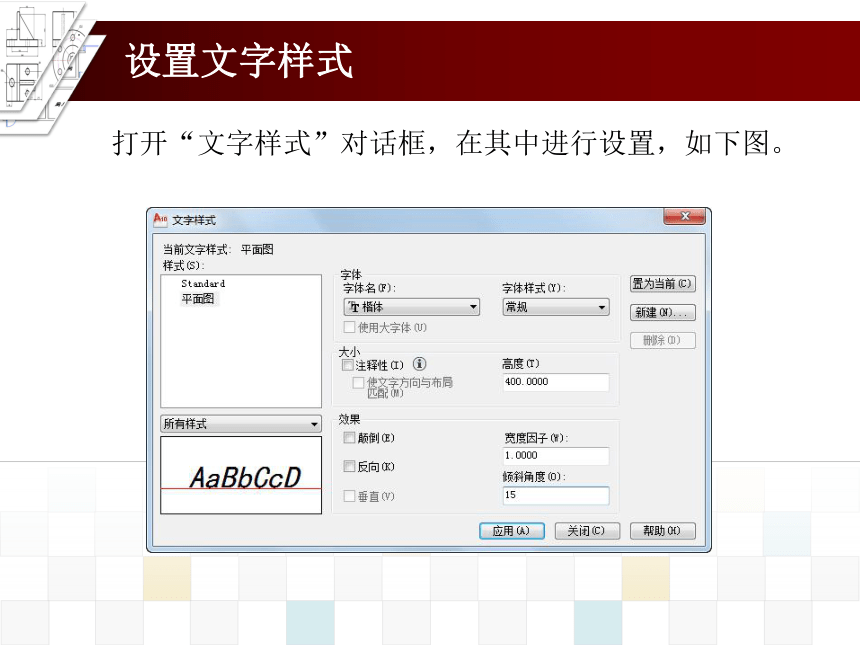

打开“文字样式”对话框，在其中进行设置，如下图。
创建单行文本标注

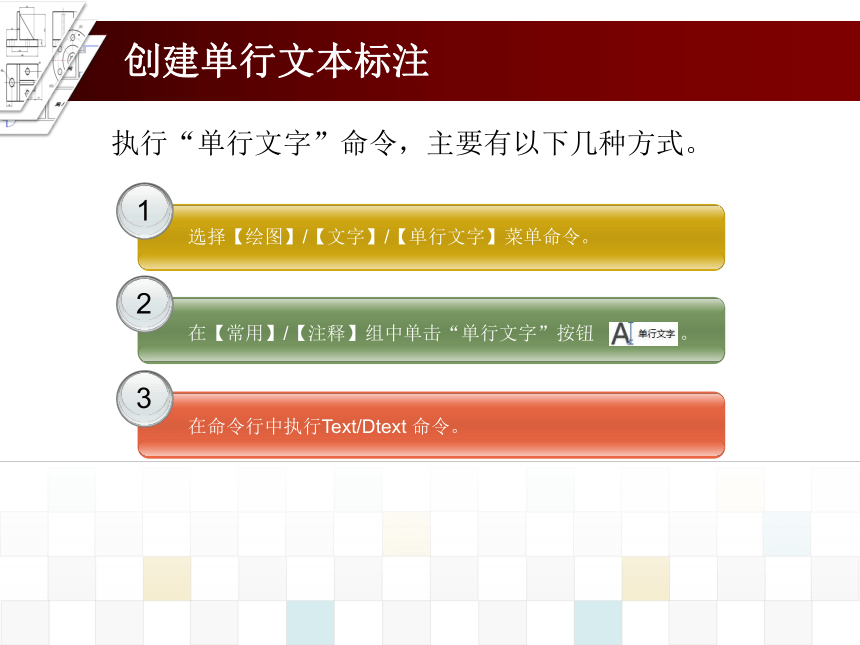

执行“单行文字”命令，主要有以下几种方式。
1
2
3
选择【绘图】/【文字】/【单行文字】菜单命令。
在【常用】/【注释】组中单击“单行文字”按钮 。
在命令行中执行Text/Dtext 命令。
创建单行文本标注

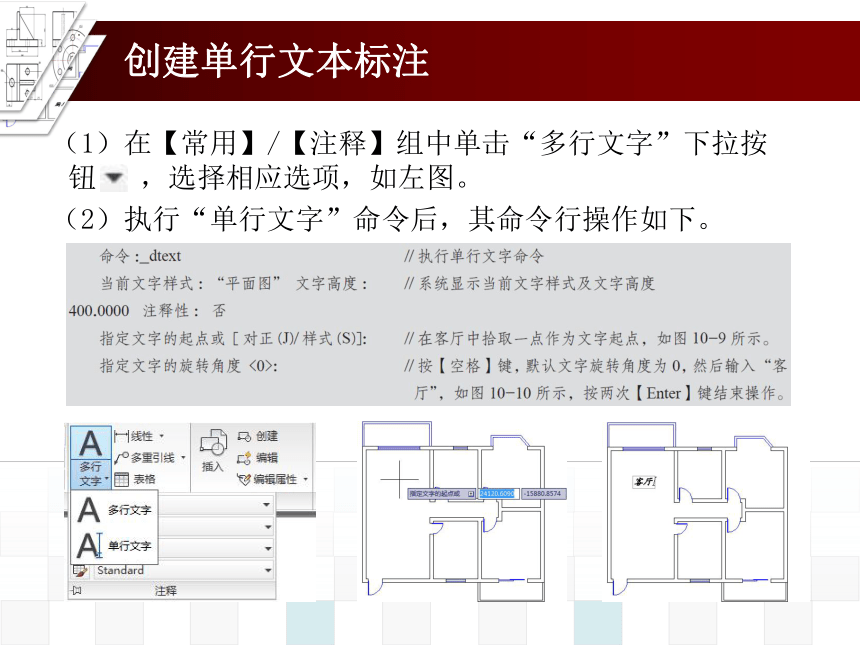

（1）在【常用】/【注释】组中单击“多行文字”下拉按钮 ，选择相应选项，如左图。
（2）执行“单行文字”命令后，其命令行操作如下。
创建单行文本标注

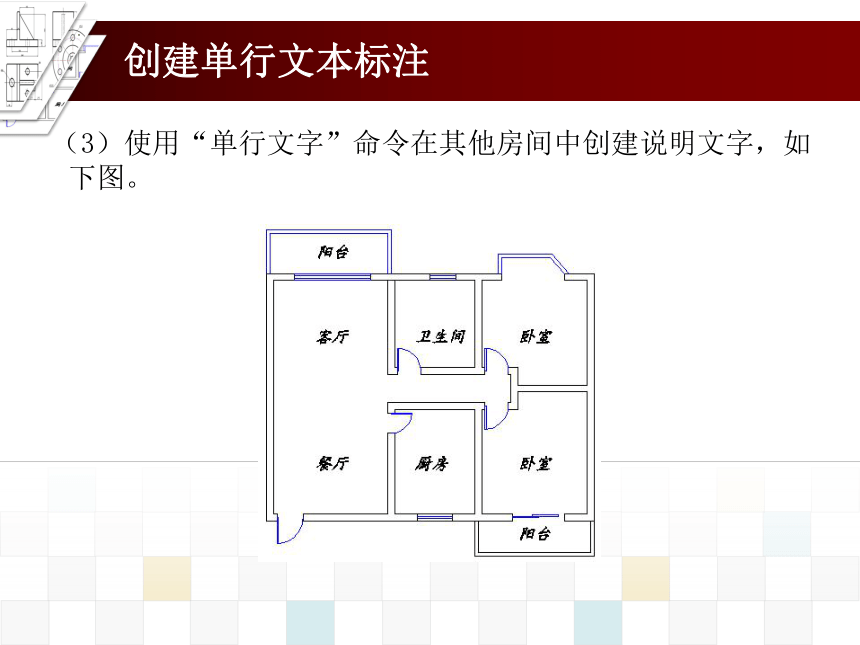

（3）使用“单行文字”命令在其他房间中创建说明文字，如下图。

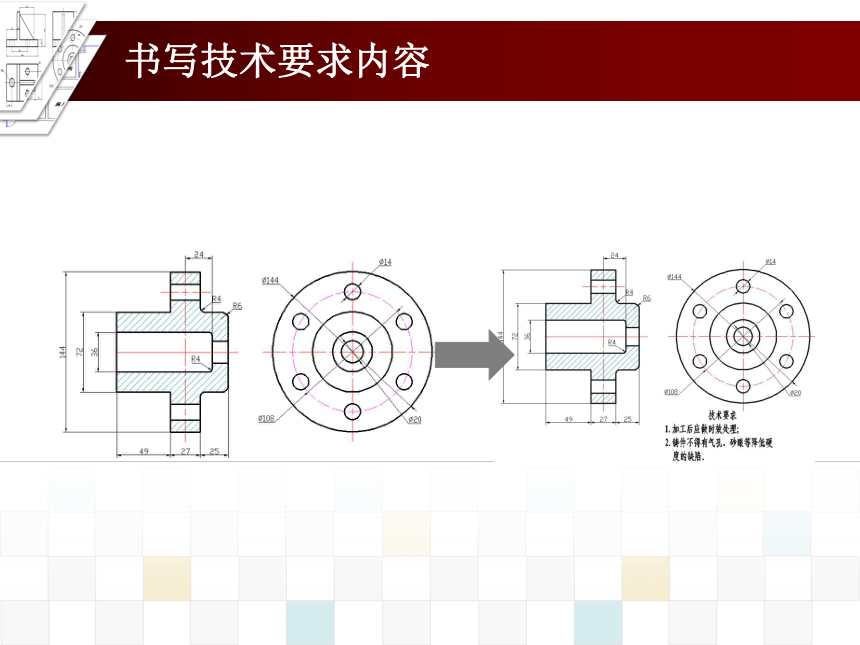

书写技术要求内容
相关知识点讲解
编辑文本
创建多行文本标注
创建多行文本标注
多行文本标注的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【文字】/【多行文字】菜单命令。
在【常用】/【注释】组中单击“多行文字”按钮 。
在命令行中执行Mtext（MT/T）命令。
创建多行文本标注

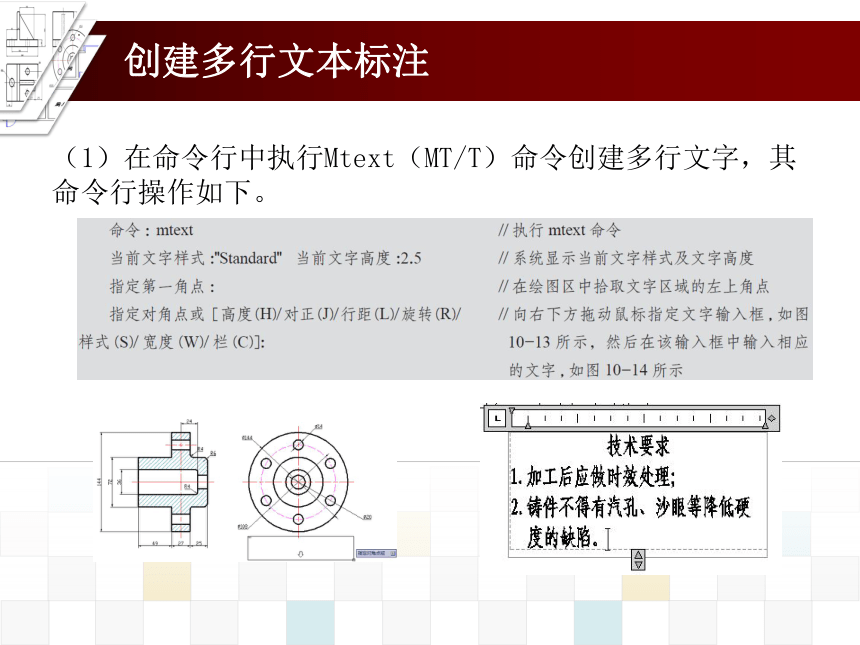

（1）在命令行中执行Mtext（MT/T）命令创建多行文字，其命令行操作如下。
创建多行文本标注
（2）在打开的“文字编辑器”选项卡中单击“关闭”组中的“关闭文字编辑器”按钮 ，如下图。
编辑文本
（1）在命令行中执行ddedit（ED）命令，单击创建的多行文字，在打开的文字输入框中修改文字，如左图。
（2）在打开的“文字编辑器”选项卡中设置文字的高度，如右图。
绘制图纸标题栏
相关知识点讲解
编辑表格
创建表格
设置表格样式
设置表格样式
设置表格样式的命令主要有以下几种方式。
1
2
3
选择【格式】/【表格样式】菜单命令。
在【常用】/【注释】组中单击“表格样式”按钮 。
在命令行中执行Tablestyle（Ts）命令。
设置表格样式
（1）选择【格式】/【表格样式】菜单命令，打开“表格样式”对话框，在其中进行相应设置，如左图。
（2）打开“创建新的表格样式”对话框，在其中进行相应设置，如右图。
设置表格样式
（3）单击 按钮，打开“新建表格样式：标题栏”对话框，在其中进行相应设置，如下图。
设置表格样式
（4）单击 按钮，打开“新建表格样式：标题栏”对话框，在其中进行相应设置，如下图。
创建表格
执行“表格”命令主要有以下几种方式。
1
2
3
选择【绘图】/【表格】菜单命令。
在【常用】/【注释】组中单击“表格”按钮。
在命令行中执行Table命令。
创建表格
（1）在命令行中执行Table 命令，打开“插入表格”对话框，在其中进行设置，如左图。
（2）在绘图区中拾取一点，指定表格插入点，如右图。
创建表格
（3）插入表格后，光标将停留在第一个单元格中，直接输入单元格中的文字即可，如左图。
（4）按键盘上的方向键在表格单元格之间进行切换，如右图。
编辑表格
编辑表格文字
编辑表格文字主要有以下几种方法。
1
2
双击要进行编辑的表格文字，使其呈可编辑状态。
输入Tabledit命令并确定。
编辑表格
（1）在命令行中执行Tabledit 命令，单击表格中的“单位”单元格作为要进行编辑的对象，如左图。
（2）单击的单元格呈编辑状态，然后将其中的文字修改为“设计单位”，如右图。
编辑表格
编辑表格和单元格
插入表格后，选择表格中的任意单元格，打开如下图所示的“表格单元”选项卡，单击相应的按钮可完成表格的编辑。
编辑表格
（1）选择“设计单位”和相邻的两个单元格，单击【表格单元】/【合并】组中的“合并单元”按钮 ，选择相应选项，如左图。
（2）依次合并其他的单元格，如右图。
实训——绘制机械装配明细表
实训目标
本实训的目标是绘制机械装配明细表，需要掌握文字的输入方法和表格的绘制方法，本实训的效果如下图所示。
实训——绘制机械装配明细表
专业背景
装配图是表示产品组成、相关部件的连接和装配关系的图样。它必须表达出一台机器或部件的工作原理和各零件之间的装配、连接关系，以及零件的主要结构。
实训——绘制机械装配明细表
操作思路
②插入表格并输入表格文字
①设置表格样式
习题
（1）打开“固定板.dwg”图形文件，使用文字样式创建技术要求的文字样式，再使用“多行文字”命令来书写技术要求字，效果如下图所示。
习题
（2）绘制如下图所示的标题栏，首先使用“表格”命令插入5 行6 列的表格，然后利用表格的合并功能，将其中的单元格进行合并操作，最后输入标题栏相关文字内容。
Thank You !
谢谢观赏
