AutoCAD

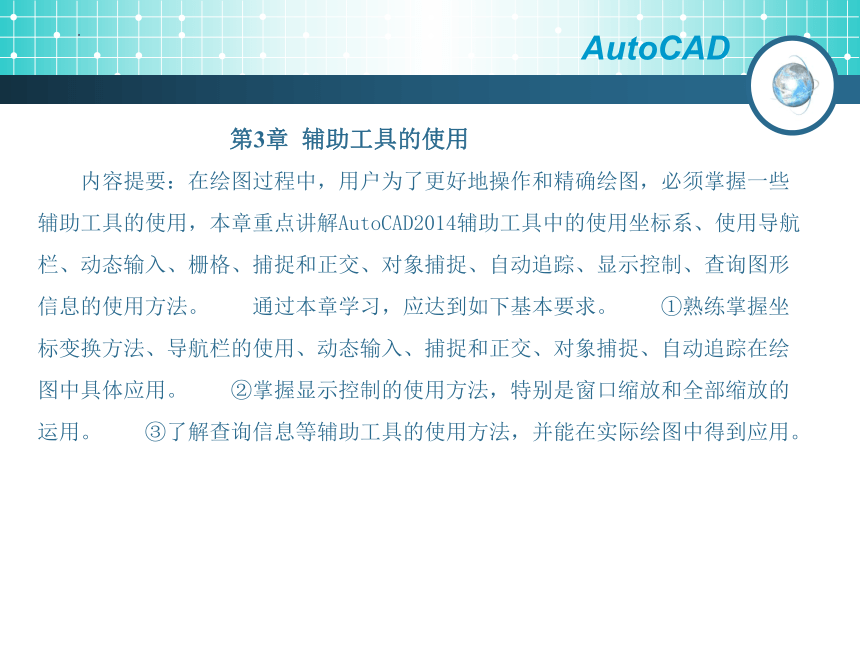

　　　　　　　　第3章 辅助工具的使用
　　内容提要：在绘图过程中，用户为了更好地操作和精确绘图，必须掌握一些辅助工具的使用，本章重点讲解AutoCAD2014辅助工具中的使用坐标系、使用导航栏、动态输入、栅格、捕捉和正交、对象捕捉、自动追踪、显示控制、查询图形信息的使用方法。　　通过本章学习，应达到如下基本要求。　　①熟练掌握坐标变换方法、导航栏的使用、动态输入、捕捉和正交、对象捕捉、自动追踪在绘图中具体应用。　　②掌握显示控制的使用方法，特别是窗口缩放和全部缩放的运用。　　③了解查询信息等辅助工具的使用方法，并能在实际绘图中得到应用。
AutoCAD
3.1设置坐标系

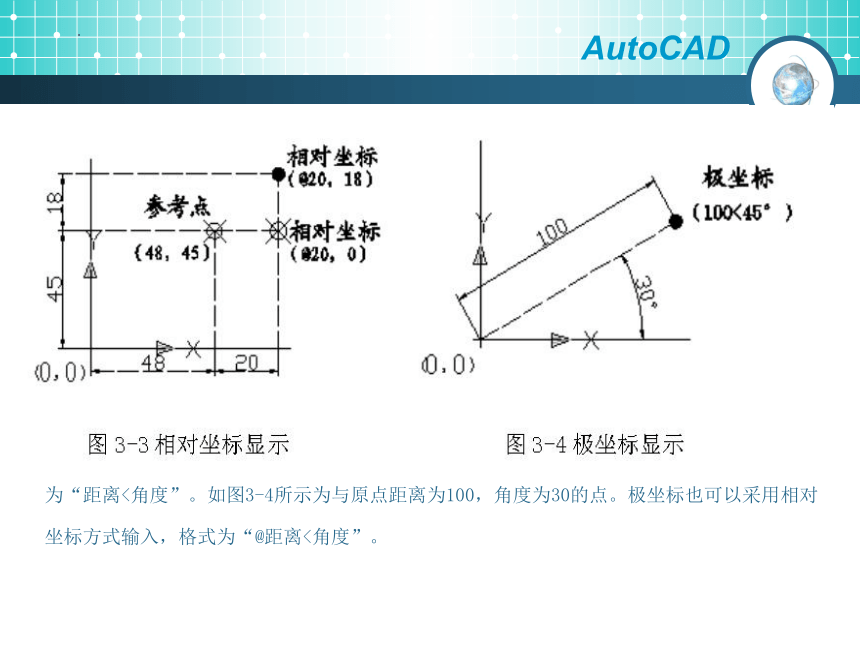

3.1.1直角坐标与极坐标　　　　AutoCAD 2014中使用最频繁的是直角坐标。直角坐标主要有两种坐标，即绝对坐和相对坐标，另外还有-种特殊坐标——极坐标。下面分别讲解各坐标。　　◎ 绝对坐标：指某一个点以原点(0，0)为参照点，分别在X轴和Y轴(如果是三维坐标则还包含Z轴)方向上指出与原点的距离的一种表示方式。绝对坐标中任何一点的坐标值与其他点没有关系，如图3-2所示。　　◎ 相对坐标：指某点以另外一个坐标点(原点除外)为参照点，分别在X轴和Y轴(如果是三维坐标则还包含Z轴)方向上指出与参照点的距离的一种表示方式。相对坐标中任何一点的坐标值与原点的距离没有关系，仅仅参照当前的参照点。如图3-3所示。　　◎ 极坐标：极坐标较为特殊，它是使用点与原点的直线距离和直线角度进行定位的。其格式为“距离<角度”。如图3-4所示为与原点距离为100，角度为30的点。极坐标也可以采用相对坐标方式输入，格式为“@距离<角度”。
AutoCAD
3.1.2 控制坐标值的显示　　状态栏的左侧用于显示当前光标的坐标值，而单击该坐标值可以开启或关闭坐标值的显示。

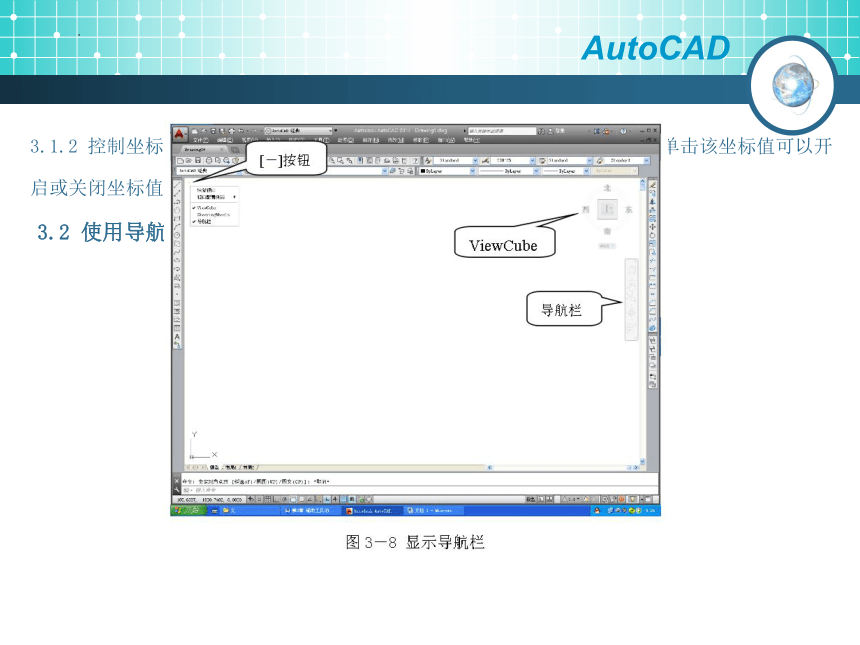

3.2 使用导航栏
AutoCAD

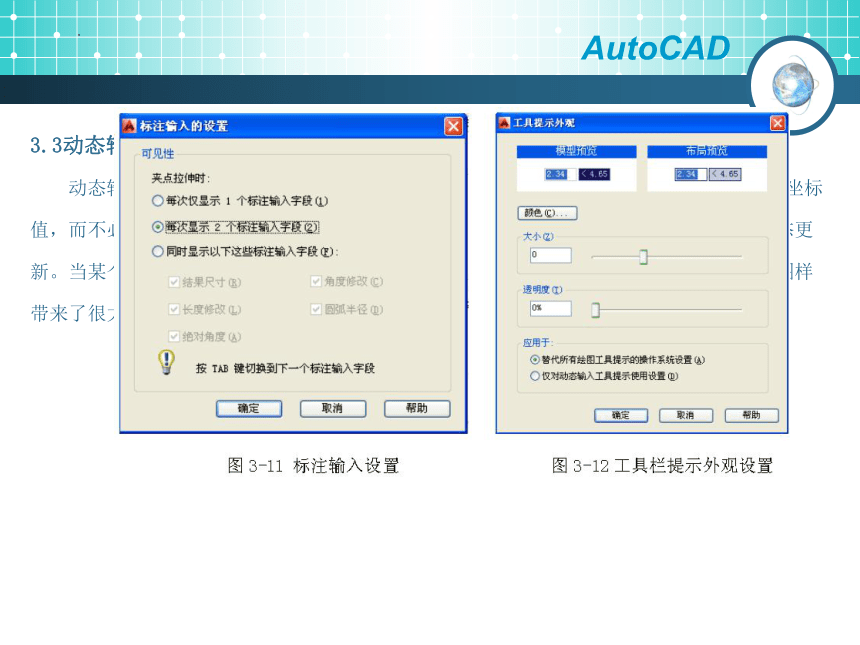

3.3动态输入
　　动态输入是AutoCAD2014常用的辅助功能。使用动态输入功能可以在工具栏提示中输入坐标值，而不必在命令行中进行输入。光标旁边显示的工具栏提示信息将随着光标的移动而动态更新。当某个命令处于活动状态时，可以在工具栏提示中输入值。动态输入虽然为用户绘制图样带来了很大方便，但它不会取代命令窗口。
AutoCAD
3.4栅格、捕捉和正交

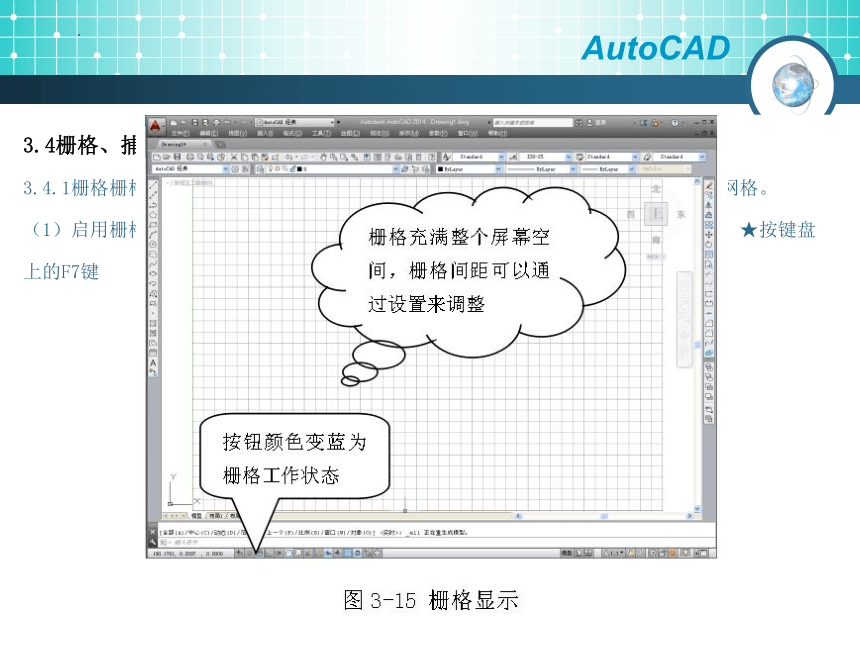

3.4.1栅格栅格类似于坐标纸中格子的概念，若已经打开了栅格，用户在屏幕上看见网格。　　（1）启用栅格 启用“栅格”命令有三种方法。　　★单击状态栏中的栅格按钮　　★按键盘上的F7键　　★按键盘上的【Ctrl+G】键
AutoCAD

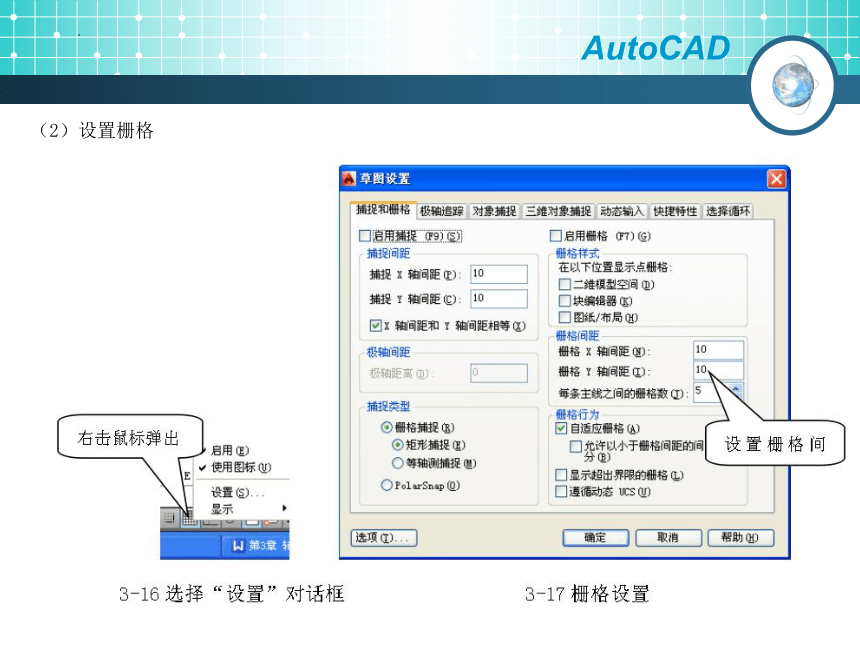

（2）设置栅格
AutoCAD
3.4.2 捕捉　　捕捉点在屏幕上是不可见的点，若打开捕捉时，当用户在屏幕上移动鼠标，十字交点就位于被锁定的捕捉点上。捕捉点间距可以与栅格间距相同，也可不同，通常将后者设为前者的倍数。在AutoCAD2014中，有栅格捕捉和极轴捕捉两种捕捉样式，若选择捕捉样式为栅格捕捉，则光标只能在栅格方向上精确移动；若选择捕捉样式为极轴捕捉，则光标可在极轴方向精确移动。

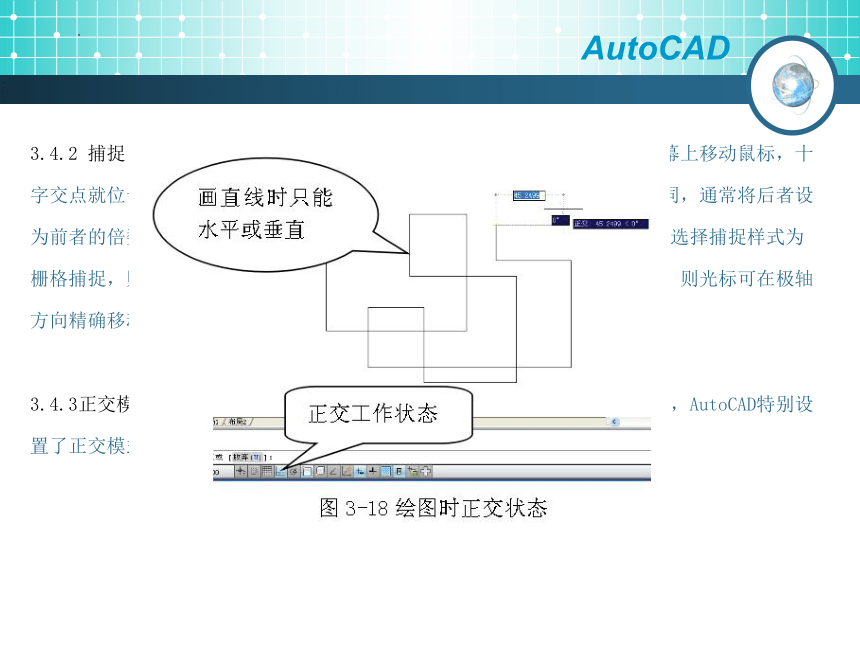

3.4.3正交模式　　用户在绘图过程中，为了能使图线能水平和垂直方向绘制，AutoCAD特别设置了正交模式。
AutoCAD
3.5 对象捕捉
　　对象捕捉实际上是AutoCAD为用户提供的一个用于拾取图形几何点的过滤器，它使光标能精确地定位在对象的一个几何特征点上。利用对象捕捉命令，可以帮助用户将十字光标快速、准确地定位在特殊或特定位置上，以便提高绘图效率。
3.5.1调整靶区大小
AutoCAD
3.5.2 临时对象捕捉方式　　用鼠标右键单击窗口内工具栏，在弹出的光标菜单中选择对象捕捉命令，弹出对象捕捉工具栏，如图3-20所示。
3.5.3 自动对象捕捉方式　　启用自动捕捉命令 使用“自动捕捉”命令时，可以保持捕捉设置，不需要每次绘制图形时重新调用捕捉方式进行设置，这样就可以节省很多时间。
　　自动捕捉设置 AutoCAD在自动捕捉方式中，提供了比较全面的对象捕捉方式。可以单独选择一种对象捕捉，也可以同时选择多种对象捕捉方式。
AutoCAD
3.6 自动追踪
　　自动追踪可用于按指定角度绘制对象，或者绘制其他有特定关系的对象。当自动追踪打开时，屏幕上出现的对齐路径(水平或垂直追踪线)有助于用户用精确位置和角度创建对象。自动追踪包含两种追踪选项：极轴追踪和对象捕捉追踪，用户可以通过状态栏上的极轴和对象追踪按钮打开或关闭该功能。
3.6.1 极轴追踪
AutoCAD
3.6.2对象捕捉追踪
AutoCAD
3.7 显示控制
在使用AutoCAD绘图时，显示控制命令使用十分频繁。通过显示控制命令，可以观察绘制图形的任何细小的结构和任意复杂的整体图形。
3.7.1 缩放图形 视图缩放就是将图形进行放大或缩小，但不改变图形的实际大小。 调用缩放命令的方式有以下几种。 ★ 选择→【菜单】→【视图】→【缩放】命令，如图3－26所示。 ★ 选择工具栏图3－27所示的【缩放】工具栏中的按钮。 ★ 在命令行中输入ZOOM/Z。
AutoCAD
3.7.2平移图形 用户在绘图过程中，如果不想缩放图形，只是想将不在当前视图区的图形部分移动到当前视图区，这样的操作就像拖动图纸的一边移动到面前进行浏览编辑，这就是平移视。启用“平移”命令有三种方法。 ★选择→【视图】→【平移】→【 】菜单命令
★单击标准工具栏中的实时平移按钮
★输入命令：P(PAN)
启用“平移”命令后，光标变成手的图标 ，按鼠标左键并拖动鼠标，就可以平移视图来调整绘图窗口显示区域。
3.7.3重画 在绘图过程中，有时会在屏幕上留下一些“痕迹”。为了消除这些“痕迹”，不影响图形的正常观察，可以执行重画。 启用“重画”命令有二种方法。 ★选择→【视图】→【重画】菜单命令 ★输入命令：REDRAW或REDRAWALL
重画一般情况下是自动执行的。重画是最后一次重生成或最后一次计算的图形数据重新绘制图形，所以速度较快。
AutoCAD
3.7.4 重生成 重生成同样可以刷新视口，但和重画的区别在于刷新的速度不同。重生成是AutoCAD重新计算图形数据在屏幕上显示结果，所以速度较慢。启用“重生成”命令有二种方法。 ★选择→【视图】→【重生成】菜单命令 ★输入命令：REGEN或REGENALL AutoCAD在可能的情况下会执行重画而不执行重生成来刷新视口。有些命令执行时会引起重生成，如果执行重画命令无法清除屏幕上的“痕迹”，也只能重生成。
3.8 查询图形信息
用户在绘图过程中，经常会对图形中的某一对象的坐标、距离、面积、属性等进行了解，AutoCAD系统提供了查询图形信息功能，极大方便了广大用户。
3.8.1 时间查询 时间命令可以提示当前时间，该图形的编辑时间，最后一次修改时间等信息。启用“时间查询”命令有二种方法。 ★选择→【工具】→【查询】→【时间】菜单命令
AutoCAD
启用“时间查询”命令后，弹出如图3-29所示的文本框，在文本窗口中显示当前时间、图形编辑次数、创建时间、上次更新时间、累计编辑时间、经过计时器时间、下次自动保存时间等信息。并出现以下提示：输入选项[显示(D)/开(ON)/关(OFF)/重置(R)]:
AutoCAD
AutoCAD
AutoCAD
