第十三章　综合实例

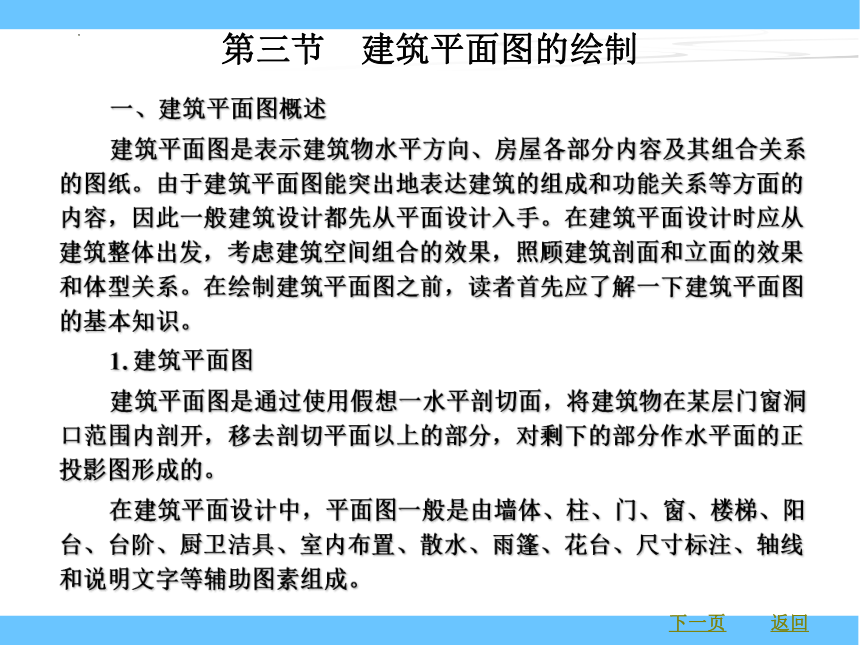

一、建筑平面图概述
建筑平面图是表示建筑物水平方向、房屋各部分内容及其组合关系的图纸。由于建筑平面图能突出地表达建筑的组成和功能关系等方面的内容，因此一般建筑设计都先从平面设计入手。在建筑平面设计时应从建筑整体出发，考虑建筑空间组合的效果，照顾建筑剖面和立面的效果和体型关系。在绘制建筑平面图之前，读者首先应了解一下建筑平面图的基本知识。
1. 建筑平面图
建筑平面图是通过使用假想一水平剖切面，将建筑物在某层门窗洞口范围内剖开，移去剖切平面以上的部分，对剩下的部分作水平面的正投影图形成的。
在建筑平面设计中，平面图一般是由墙体、柱、门、窗、楼梯、阳台、台阶、厨卫洁具、室内布置、散水、雨篷、花台、尺寸标注、轴线和说明文字等辅助图素组成。
第三节　建筑平面图的绘制
下一页
返回

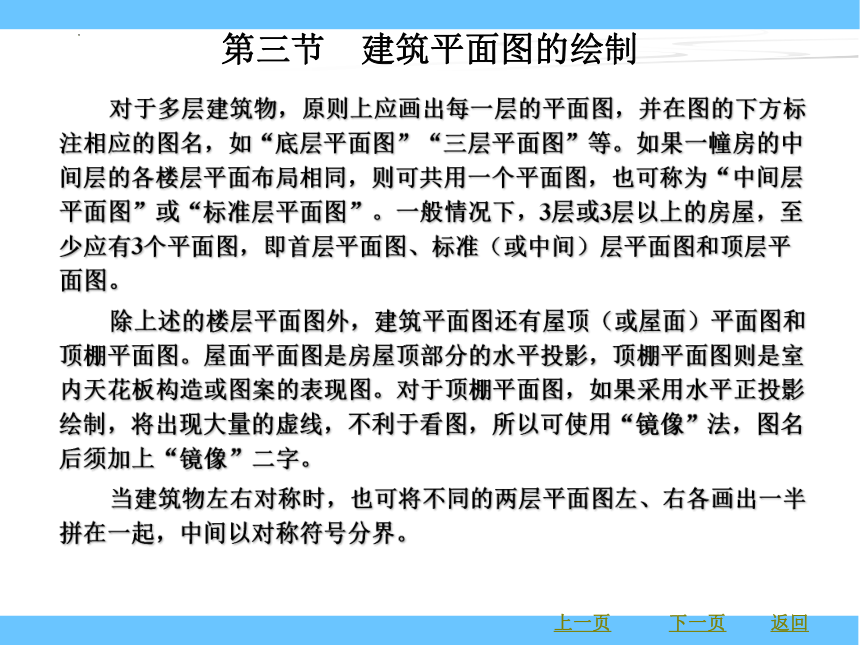

对于多层建筑物，原则上应画出每一层的平面图，并在图的下方标注相应的图名，如“底层平面图”“三层平面图”等。如果一幢房的中间层的各楼层平面布局相同，则可共用一个平面图，也可称为“中间层平面图”或“标准层平面图”。一般情况下，3层或3层以上的房屋，至少应有3个平面图，即首层平面图、标准（或中间）层平面图和顶层平面图。
除上述的楼层平面图外，建筑平面图还有屋顶（或屋面）平面图和顶棚平面图。屋面平面图是房屋顶部分的水平投影，顶棚平面图则是室内天花板构造或图案的表现图。对于顶棚平面图，如果采用水平正投影绘制，将出现大量的虚线，不利于看图，所以可使用“镜像”法，图名后须加上“镜像”二字。
当建筑物左右对称时，也可将不同的两层平面图左、右各画出一半拼在一起，中间以对称符号分界。
第三节　建筑平面图的绘制
上一页
下一页
返回

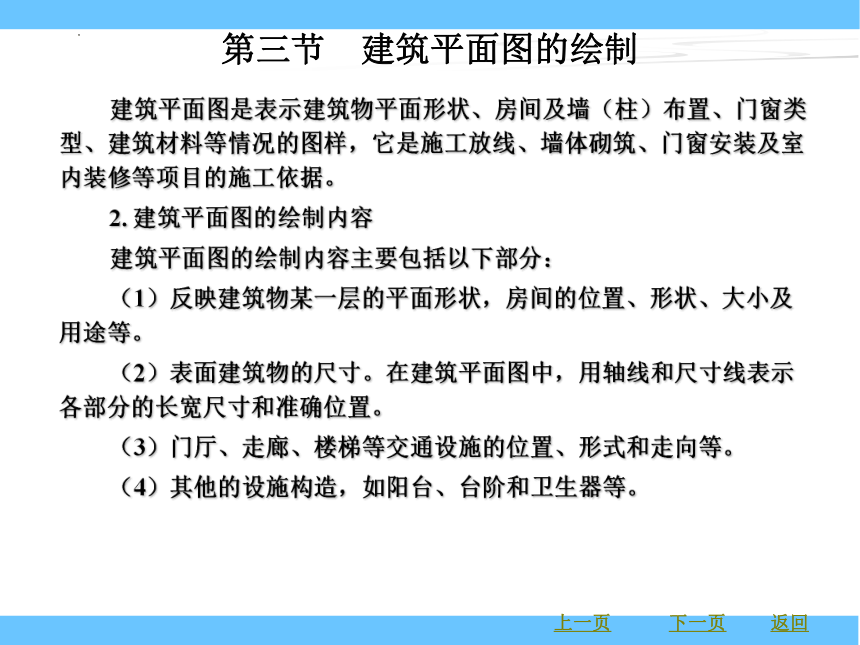

建筑平面图是表示建筑物平面形状、房间及墙（柱）布置、门窗类型、建筑材料等情况的图样，它是施工放线、墙体砌筑、门窗安装及室内装修等项目的施工依据。
2. 建筑平面图的绘制内容
建筑平面图的绘制内容主要包括以下部分：
（1）反映建筑物某一层的平面形状，房间的位置、形状、大小及用途等。
（2）表面建筑物的尺寸。在建筑平面图中，用轴线和尺寸线表示各部分的长宽尺寸和准确位置。
（3）门厅、走廊、楼梯等交通设施的位置、形式和走向等。
（4）其他的设施构造，如阳台、台阶和卫生器等。
第三节　建筑平面图的绘制
上一页
下一页
返回

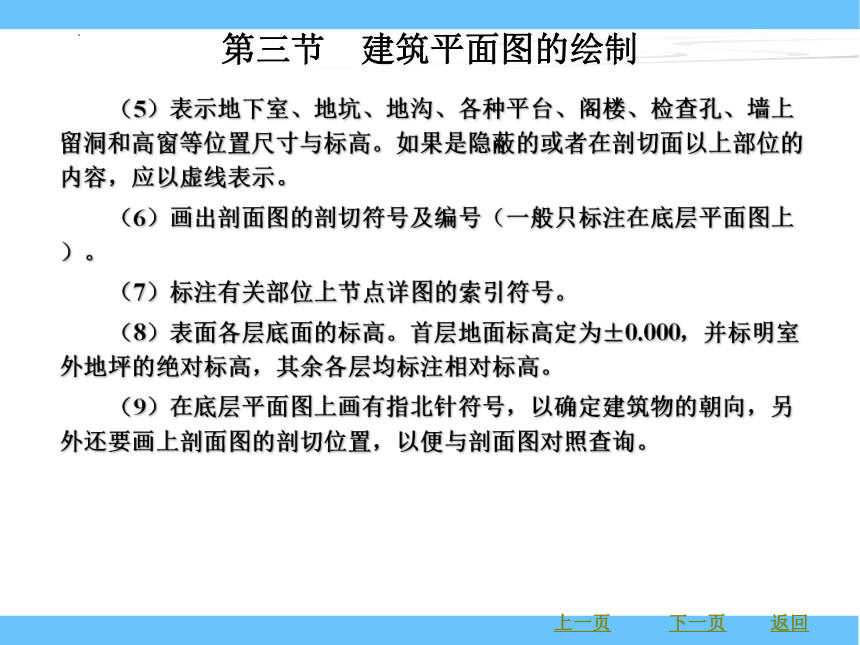

（5）表示地下室、地坑、地沟、各种平台、阁楼、检查孔、墙上留洞和高窗等位置尺寸与标高。如果是隐蔽的或者在剖切面以上部位的内容，应以虚线表示。
（6）画出剖面图的剖切符号及编号（一般只标注在底层平面图上）。
（7）标注有关部位上节点详图的索引符号。
（8）表面各层底面的标高。首层地面标高定为±0.000，并标明室外地坪的绝对标高，其余各层均标注相对标高。
（9）在底层平面图上画有指北针符号，以确定建筑物的朝向，另外还要画上剖面图的剖切位置，以便与剖面图对照查询。
第三节　建筑平面图的绘制
上一页
下一页
返回

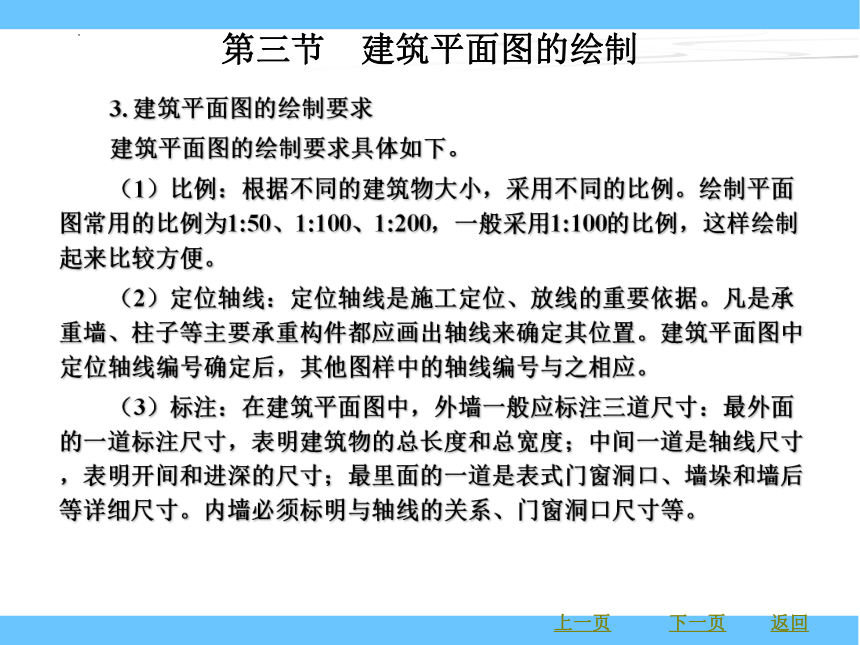

3. 建筑平面图的绘制要求
建筑平面图的绘制要求具体如下。
（1）比例：根据不同的建筑物大小，采用不同的比例。绘制平面图常用的比例为1:50、1:100、1:200，一般采用1:100的比例，这样绘制起来比较方便。
（2）定位轴线：定位轴线是施工定位、放线的重要依据。凡是承重墙、柱子等主要承重构件都应画出轴线来确定其位置。建筑平面图中定位轴线编号确定后，其他图样中的轴线编号与之相应。
（3）标注：在建筑平面图中，外墙一般应标注三道尺寸：最外面的一道标注尺寸，表明建筑物的总长度和总宽度；中间一道是轴线尺寸，表明开间和进深的尺寸；最里面的一道是表式门窗洞口、墙垛和墙后等详细尺寸。内墙必须标明与轴线的关系、门窗洞口尺寸等。
第三节　建筑平面图的绘制
上一页
下一页
返回

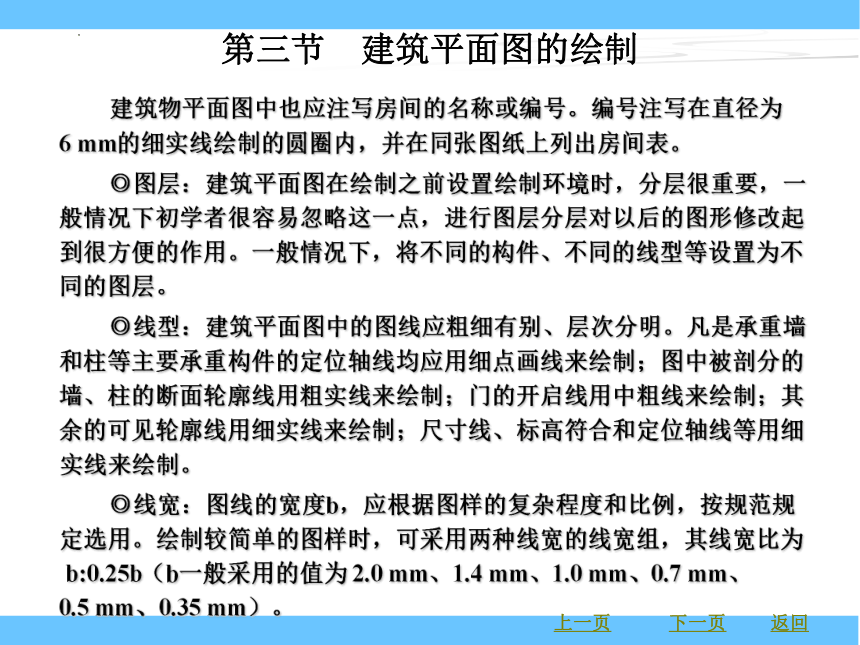

建筑物平面图中也应注写房间的名称或编号。编号注写在直径为6 mm的细实线绘制的圆圈内，并在同张图纸上列出房间表。
◎图层：建筑平面图在绘制之前设置绘制环境时，分层很重要，一般情况下初学者很容易忽略这一点，进行图层分层对以后的图形修改起到很方便的作用。一般情况下，将不同的构件、不同的线型等设置为不同的图层。
◎线型：建筑平面图中的图线应粗细有别、层次分明。凡是承重墙和柱等主要承重构件的定位轴线均应用细点画线来绘制；图中被剖分的墙、柱的断面轮廓线用粗实线来绘制；门的开启线用中粗线来绘制；其余的可见轮廓线用细实线来绘制；尺寸线、标高符合和定位轴线等用细实线来绘制。
◎线宽：图线的宽度b，应根据图样的复杂程度和比例，按规范规定选用。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比为 b:0.25b（b一般采用的值为 2.0 mm、1.4 mm、1.0 mm、0.7 mm、0.5 mm、0.35 mm）。
第三节　建筑平面图的绘制
上一页
下一页
返回

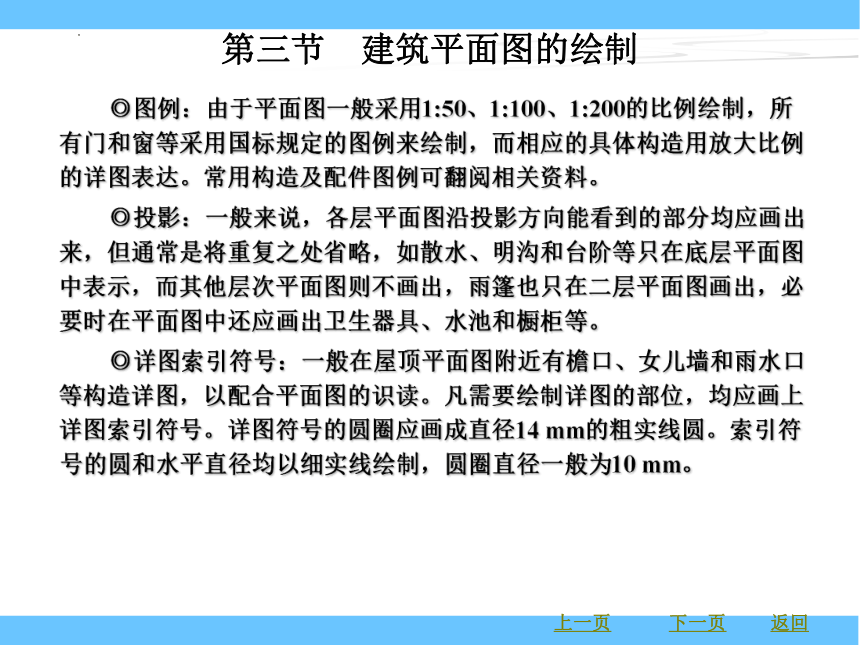

◎图例：由于平面图一般采用1:50、1:100、1:200的比例绘制，所有门和窗等采用国标规定的图例来绘制，而相应的具体构造用放大比例的详图表达。常用构造及配件图例可翻阅相关资料。
◎投影：一般来说，各层平面图沿投影方向能看到的部分均应画出来，但通常是将重复之处省略，如散水、明沟和台阶等只在底层平面图中表示，而其他层次平面图则不画出，雨篷也只在二层平面图画出，必要时在平面图中还应画出卫生器具、水池和橱柜等。
◎详图索引符号：一般在屋顶平面图附近有檐口、女儿墙和雨水口等构造详图，以配合平面图的识读。凡需要绘制详图的部位，均应画上详图索引符号。详图符号的圆圈应画成直径14 mm的粗实线圆。索引符号的圆和水平直径均以细实线绘制，圆圈直径一般为10 mm。
第三节　建筑平面图的绘制
上一页
下一页
返回

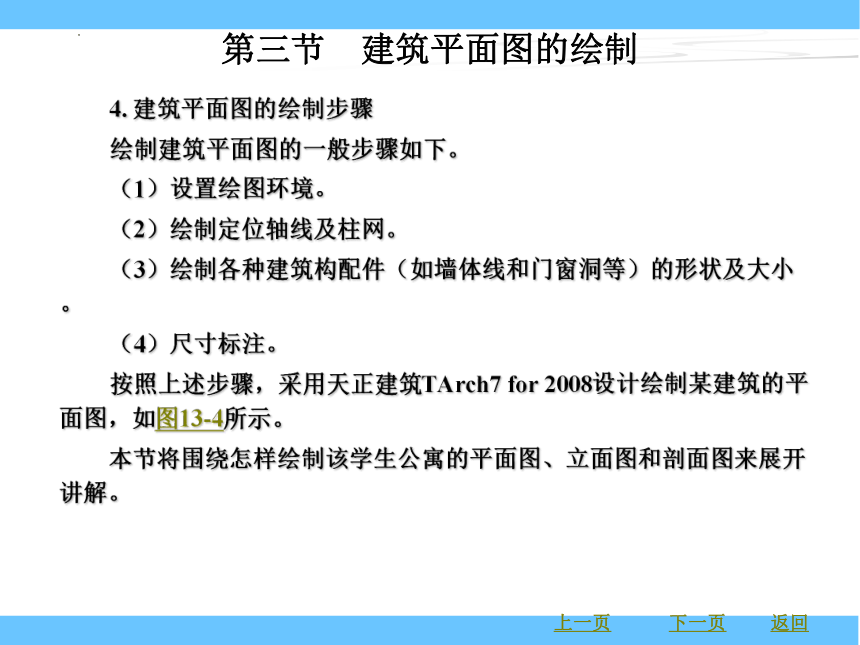

4. 建筑平面图的绘制步骤
绘制建筑平面图的一般步骤如下。
（1）设置绘图环境。
（2）绘制定位轴线及柱网。
（3）绘制各种建筑构配件（如墙体线和门窗洞等）的形状及大小。
（4）尺寸标注。
按照上述步骤，采用天正建筑TArch7 for 2008设计绘制某建筑的平面图，如图13-4所示。
本节将围绕怎样绘制该学生公寓的平面图、立面图和剖面图来展开讲解。
第三节　建筑平面图的绘制
上一页
下一页
返回

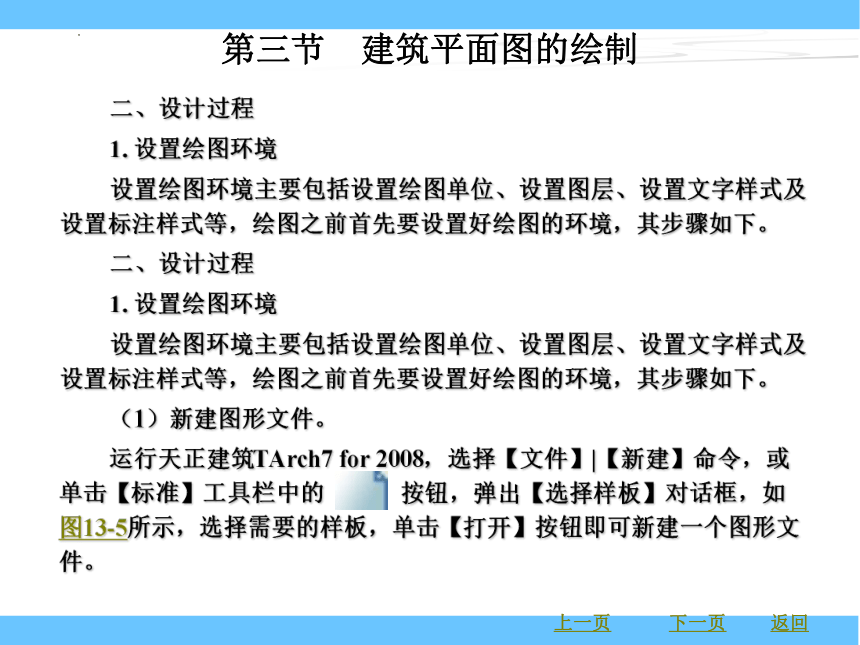

二、设计过程
1. 设置绘图环境
设置绘图环境主要包括设置绘图单位、设置图层、设置文字样式及设置标注样式等，绘图之前首先要设置好绘图的环境，其步骤如下。
二、设计过程
1. 设置绘图环境
设置绘图环境主要包括设置绘图单位、设置图层、设置文字样式及设置标注样式等，绘图之前首先要设置好绘图的环境，其步骤如下。
（1）新建图形文件。
运行天正建筑TArch7 for 2008，选择【文件】|【新建】命令，或单击【标准】工具栏中的 按钮，弹出【选择样板】对话框，如图13-5所示，选择需要的样板，单击【打开】按钮即可新建一个图形文件。
第三节　建筑平面图的绘制
上一页
下一页
返回

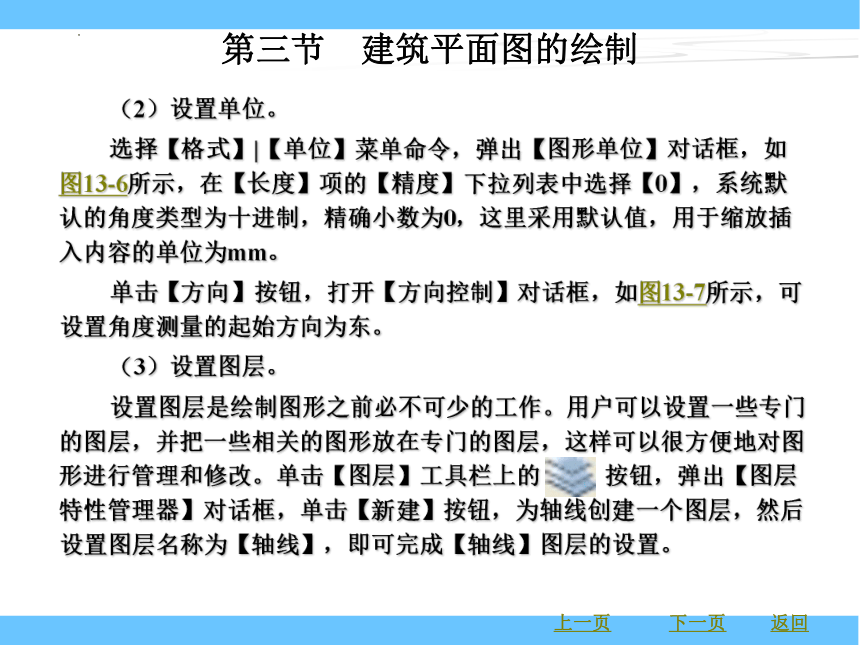

（2）设置单位。
选择【格式】|【单位】菜单命令，弹出【图形单位】对话框，如图13-6所示，在【长度】项的【精度】下拉列表中选择【0】，系统默认的角度类型为十进制，精确小数为0，这里采用默认值，用于缩放插入内容的单位为mm。
单击【方向】按钮，打开【方向控制】对话框，如图13-7所示，可设置角度测量的起始方向为东。
（3）设置图层。
设置图层是绘制图形之前必不可少的工作。用户可以设置一些专门的图层，并把一些相关的图形放在专门的图层，这样可以很方便地对图形进行管理和修改。单击【图层】工具栏上的 按钮，弹出【图层特性管理器】对话框，单击【新建】按钮，为轴线创建一个图层，然后设置图层名称为【轴线】，即可完成【轴线】图层的设置。
第三节　建筑平面图的绘制
上一页
下一页
返回

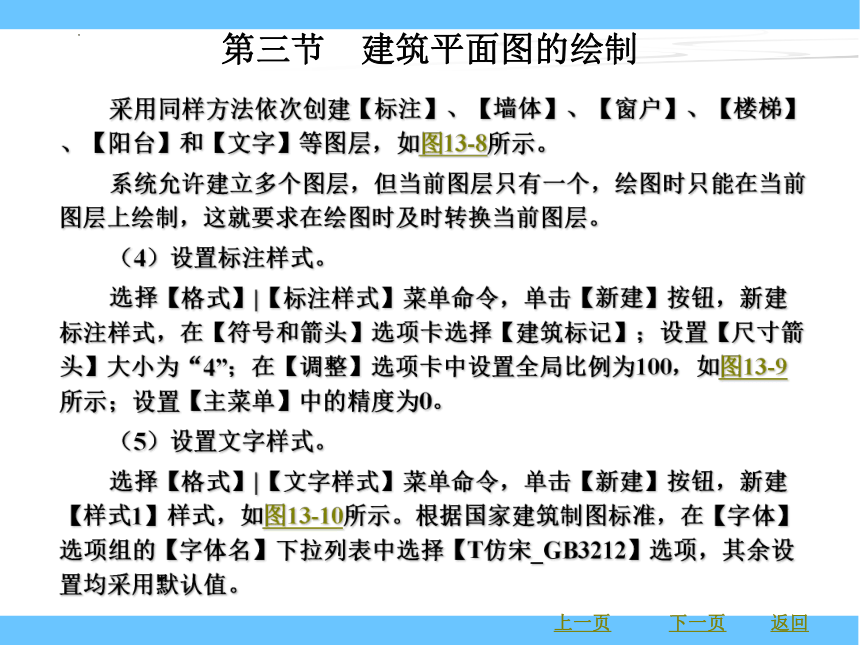

采用同样方法依次创建【标注】、【墙体】、【窗户】、【楼梯】、【阳台】和【文字】等图层，如图13-8所示。
系统允许建立多个图层，但当前图层只有一个，绘图时只能在当前图层上绘制，这就要求在绘图时及时转换当前图层。
（4）设置标注样式。
选择【格式】|【标注样式】菜单命令，单击【新建】按钮，新建标注样式，在【符号和箭头】选项卡选择【建筑标记】；设置【尺寸箭头】大小为“4”；在【调整】选项卡中设置全局比例为100，如图13-9所示；设置【主菜单】中的精度为0。
（5）设置文字样式。
选择【格式】|【文字样式】菜单命令，单击【新建】按钮，新建【样式1】样式，如图13-10所示。根据国家建筑制图标准，在【字体】选项组的【字体名】下拉列表中选择【T仿宋_GB3212】选项，其余设置均采用默认值。
第三节　建筑平面图的绘制
上一页
下一页
返回
2. 绘制轴网
轴线是建筑物各组成部分的定位中心线，是图形定位的基准线。网状分布的轴线称为轴网。轴网要用到开间和进深两个概念，开间是纵向相邻轴线之间的距离，进深是横向相邻轴线之间的距离。在一般绘制建筑图中是最先画出建筑物的轴网。轴网的创建分有直线轴网、圆弧轴网，本例题属直线轴网。
（1）单击【图层管理器】按钮 ，打开【图层管理器】对话框，新建【轴线】图层。
（2）运用第四章的知识将【轴线】图层的线型设置为【CENTER2】，并将该图层置为当前。
（3）选择屏幕菜单【轴网柱子】|【绘制轴网】命令，打开【绘制轴网】对话框，如图13-11所示。
（4）对照图13-12所示设置开间和进深。
第三节　建筑平面图的绘制
上一页
下一页
返回
（5）设置完后单击【确定】按钮，【绘制轴线】对话框消失，在屏幕上任选一点作为插入点，绘制效果如图13-13所示。
其中【绘制轴网】对话框的【直线轴网】选项卡，各选项的功能如下。
◎轴间距：用于设置两轴的间距。单击【轴间距】下方的单元格，可直接输入数值，或单击出现的下拉按钮，在弹出的下拉列表中选择数值，也可以单击右边的数据值列表进行选择。
◎个数：用于设置【轴间距】单元格中所设置的间距的重复数。
◎上开/下开：轴网上方（或下方）的房间开间尺寸。
◎左进/右进：轴网左侧（或右侧）的房间进深尺寸。
◎键入：可以从此处直接输入轴间距和个数，例如“3000 3600 3*4200”，表示分别输入3000、3600的间距1个，输入4200的间距4个。每组数据之间需要使用空格键或英文逗号分隔，输入完毕后按下【Enter】键即可。
第三节　建筑平面图的绘制
上一页
下一页
返回
◎夹角：用于设置开间和进深之间的夹角度数，从而绘制斜交轴线。
◎恢复上次：将上次绘制直线轴网的数据显示在对话框中。
3. 绘制柱网
在绘制完轴线后接着添加柱子。柱子是建筑物中起主要支撑作用的建筑构件，分为标准柱、角柱、构造柱、异形柱等。使用天正建筑绘制柱子的要点如下。
（1）可以使用天正建筑软件提供的工具直接绘制各类柱子，其中，标准柱用底标高、柱高和柱截面参数来描述其在三维空间的位置和形状，构造柱只有截面形状而没有三维数据描述，只应用于施工图。
（2）柱与墙相交时按墙柱之间的材料等级关系决定是柱自动打断墙，还是墙穿过柱，如果柱与墙体同材料，墙体被打断的同时与柱连成一体。
第三节　建筑平面图的绘制
上一页
下一页
返回
在此详细介绍如何绘制图13-4所示柱网。具体操作步骤如下。
（1）首先将【柱网】图层设置为当前图层。
（2）选择屏幕菜单【轴网柱子】|【标准柱】命令或在命令行中输入Bzz并按下【Enter】键，打开【标准柱】对话框，如图13-14所示，分别设置【横向】和【纵向】数值，本例均设置为240（单位为mm）。
（3）打开【对象捕捉】模式，然后分别捕捉如图13-15所示轴线的交点，插入柱子。
（4）最后按下【Enter】键完成插入。
（5）为了方便观看，用户可以将插入的柱子填充，填充图案选择【SOLID】。填充效果如图13-16所示。（注意保存）
柱网绘制好后，有时还要对其进行编辑以满足实际应用需要，例如改变柱子位置、形状、尺寸和材料等。
第三节　建筑平面图的绘制
上一页
下一页
返回
（1）柱子夹点编辑。
在绘图区单击柱子显示其夹点，拖动各夹点可以改变柱子的尺寸、形状或位置。图13-17（a）所示是截面为矩形的柱子显示的夹点，图 13-17（b）所示是截面为圆形的柱子显示的夹点。
（2）柱子替换。
通过【标准柱】对话框中的【替换图中已插入的柱子】按钮 ，可对多个柱子进行替换。首先在【标准柱】对话框中的【形状】下拉列表中选择想要替换的柱子形状，然后单击【替换图中已插入的柱子】按钮，最后根据命令行提示选择要被替换的柱子并按下【Enter】键完成替换。
（3）柱子对象编辑。
双击要修改的柱子，打开【标准柱】对话框，通过重新设置对话框中的参数可以对该柱子进行修改。
第三节　建筑平面图的绘制
上一页
下一页
返回
4. 绘制墙体
墙体依据其在房屋所处位置的不同分为外墙和内墙。凡是位于建筑物外围的墙体都是外墙，是建筑物的外围围护结构，起着挡风、阻碍和保温等作用；凡是位于建筑物内部的墙体都称为内墙，主要起隔断作用。
墙线能够表示出建筑平面的分割方式，因此墙线的绘制在建筑制图中占有很重要的地位，天正建筑软件使用模拟实际墙体专业特性的墙体对象来构建墙体，可实现墙角的自动修剪、墙体之间按材料特性连接，与柱子和门窗互相关联等智能特性。而且使用该软件绘制的墙体对象不仅包含位置、高度、厚度这样的几何信息，还包括墙类型、材料、内外墙这样的内在属性。天正建筑软件创建墙体的方法包括【绘制墙体】、【单线变墙】和【净距偏移】等。
第三节　建筑平面图的绘制
上一页
下一页
返回
在此重点介绍如何绘制图13-4所示墙体。具体操作步骤如下。
（1）首先将【墙体】图层设置为当前图层。
（2）选择屏幕菜单【墙体】|【绘制墙体】命令，打开【绘制墙体】对话框，如图13-18所示，设置【左宽】和【右宽】均为120（单位为mm），其他参数保持系统默认值。
（3）选择建筑物内外墙的角点顺序连接，形成如图13-19所示的墙体形状（注意保存）。
这里还要简单介绍内外识别工具的运用，内外识别工具用于识别和设置内墙和外墙，包括识别内外工具、指定内墙工具、指定外墙工具和加亮外墙工具。
选择屏幕菜单【墙体】|【识别内外】|【识别内外】命令可自动识别内外墙。
第三节　建筑平面图的绘制
上一页
下一页
返回
执行屏幕菜单【墙体】|【识别内外】|【识别内外】命令后，使用窗选方式选择整个建筑物的墙体，按【Enter】键结束命令，此时，系统将自动判断所选墙体的内、外墙特征，并用红色选线亮显外墙的外边线，然后使用【重画（Redraw）】命令或滚轮可清除红色虚线。
选择屏幕菜单【墙体】|【识别内外】|【指定内墙】命令可将指定的墙体定义为内墙。
执行屏幕菜单【墙体】|【识别内外】|【指定内墙】命令后，点选或窗选要作为内墙的墙体即可。
选择屏幕菜单【墙体】|【识别内外】|【指定外墙】命令可将指定的墙体定义为外墙。
执行屏幕菜单【墙体】|【识别内外】|【指定外墙】命令后，逐段选择墙体的外边线即可将其指定为外墙，选中的外边线将用红色虚线高亮显示。
第三节　建筑平面图的绘制
上一页
下一页
返回
选择屏幕菜单【墙体】|【识别内外】|【加亮外墙】命令可将图中所有外墙的外边用红色虚线高亮显示。
执行屏幕菜单【墙体】|【识别内外】|【加亮外墙】命令后，将高亮显示所有外墙的外边线。
5. 创建门窗
完成墙体的设计之后，即可进行门窗设计。门窗的种类、数量很多，其设计是根据空间的使用功能而定的。天正建筑软件中的门窗是一种附属于墙体并需要在墙上开启洞口（包括通透的和不通透的墙洞），带有编号的自定义对象。用户可以从天正模型库中调用各种类型的门和窗，并将其插入墙壁中。可以通过【门窗】命令创建只附属于一段墙体的门窗，也可以通过【带形窗】和【转角窗】命令创建附属于多段墙体的窗，还可以使用【异型洞】命令在墙体中创建通透（即穿透墙体）或不通透（不穿透墙体）的洞口。
第三节　建筑平面图的绘制
上一页
下一页
返回
使用【门窗】命令可在墙中插入普通门窗、门联窗、字母窗、孤窗和凸窗等门窗。
在此重点讲述如何绘制图13-4所示普通门窗。具体操作步骤如下。
（1）首先将【门窗】图层设置为当前图层。
（2）选择屏幕菜单【门窗】|【门窗】命令，打开【门窗参数】对话框，如图13-20所示，先单击【垛宽定距插入】按钮，然后参照图13-23设置参数。
（3）将光标移至需要插入门的墙体上，光标会自动变成如图 13-21 所示的形式，提示此时可以插入门，由于已经指定为垛宽定距插入，所以只要将图 13-21所示的光标点在每一段需要插入门的墙体上，门会自动定距插入，插入效果如图 13-22 所示，最后单击空格键关闭【门窗参数】对话框，完成门的插入。
第三节　建筑平面图的绘制
上一页
下一页
返回
（4）选择屏幕菜单【门窗】|【门窗】命令，打开【门窗参数】对话框，单击【插窗】按钮，切换到【门窗参数】中的【插窗】对话框，如图13-23所示，参照该图设置插窗参数。
（5）参照插入门的方式插入窗，插入效果如图13-24所示（注意保存）。
在创建好门窗后可对其进行修改。例如修改门窗的参数和位置，以及将门窗翻转或组合等。可双击创建的门窗对象，或右击要编辑的门窗，在弹出的快捷菜单中选择【对象编辑】菜单项，可在打开的【门窗参数】对话框中对门窗的参数进行修改，如图13-25所示。
该对话框与创建门窗时打开的【门窗参数】对话框相似，只是少了工具栏，并增加了【单侧改宽】复选框，以及【确定】、【取消】按钮。【单侧改宽】复选框用于控制是否在门窗的制定一侧修改其宽度。
第三节　建筑平面图的绘制
上一页
下一页
返回
天正建筑软件为门窗对象预设了若干个夹点，并对每个夹点预设了行为，如图13-26所示，通过拖动夹点可对门窗进行相应的编辑。如果某个夹点具有两个功能，可使用【Ctrl】键进行切换。
总的来说，使用天正建筑软件创建门窗的特点如下。
◎可以从天正模型库中调用各种类型的门和窗，并将其插入墙壁中。在创建门窗时，要重点掌握门窗在墙段上的定位方式。
◎用户除了可以使用AutoCAD的命令和夹点功能编辑门窗外，还可以使用天正建筑提供的命令编辑门窗和门窗编号，并通过电子表格检查和统计单层楼或整个工程的门窗编号。
◎使用天正建筑软件创建门窗和墙体建立了智能联动关系，门窗插入墙体后，墙体的外观几何尺寸不变，但墙体对象的粉刷面积、开洞面积会立刻更新以备查询。
◎使用天正建筑软件创建的门窗对象附属于墙，离开墙体后门窗将失去意义。
第三节　建筑平面图的绘制
上一页
下一页
返回
6. 绘制楼梯
楼梯是建筑中重要的垂直交通设施，楼梯的数量、位置以及形式应满足使用方便和安全疏散的要求，并注重建筑环境空间的艺术效果。设计楼梯时，还应使其符合《建筑设计防火规范》和《建筑楼梯模数协调标准》等其他有关单项建筑设计规范的要求。
在天正建筑软件中，可直接绘制双跑和多跑楼梯，并可使用梯段、休息平台和扶手等拼合各种形式的楼梯。
在此重点讲述如何绘制图13-4所示简单的双跑楼梯。具体操作步骤如下。
（1）首先将【楼梯】图层设置为当前图层。
（2）选择屏幕菜单【楼梯其他】|【双跑楼梯】命令，打开【矩形双跑楼梯】对话框，如图13-27所示，然后参照图13-27设置参数。
第三节　建筑平面图的绘制
上一页
下一页
返回
（3）单击【确定】按钮，此时【矩形双跑楼梯】对话框消失，在图中单击制定楼梯放置位置A点，即可完成双跑楼梯的绘制，绘制结果如图13-28所示（注意保存）。
7. 绘制卫生间
天正图库中提供了多种洁具模型，使用户可以方便地在卫生间或浴室布置洁具。卫生间主要包括马桶和盥洗池等。
在此重点讲述如何布置图13-4所示卫生间洁具。具体操作步骤如下。
（1）首先将【室内设施】图层设置为当前图层。
（2）选择【房间屋顶】|【房间布置】|【布置洁具】命令，打开【天正洁具】对话框，如图13-29所示。
第三节　建筑平面图的绘制
上一页
下一页
返回
（3）选择【洗脸盆】项，在右侧的列表中单击【洗脸盆05】预览图，然后单击 按钮，此时【天正洁具】对话消失，【布置洗脸盆05】对话框出现，如图13-30所示，同时命令行提示【请点取墙体边线或选择已有洁具:】。
（4）保持默认设置不变，沿卫生间内墙布置洗脸盆，布置效果如图13-31所示。
（5）重新打开【天正洁具】对话框，选择【大便器】项，在右侧的列表中单击【蹲便器（高位水箱）】预览图，然后单击 按钮，此时【天正洁具】对话消失，【蹲便器（高位水箱）】对话框出现，同时命令行提示【请点取墙体边线或选择已有洁具:】，保持默认设置不变，沿卫生间内墙布置大便器，布置效果如图13-31所示（注意保存）。
第三节　建筑平面图的绘制
上一页
下一页
返回
当墙体和门窗创建好后，一个建筑物的大致轮廓便显示出来了，用户可在此建筑物内测量各封闭区域的面积并对房间进行标注，此外，还可以布置房间和洁具，以及为建筑物添加屋顶，从而绘制完整的建筑施工图。建筑物各封闭区域（由墙体、门窗和柱子围合而成）的面积计算和标注是建筑设计中的一项重要内容。利用天正建筑软件可以为以下建筑区域标注面积。
◎房间面积：在房间内标注室内净面积（使用面积）。可以通过【搜索房间】或【查询面积】命令查询并标注房间面积。
◎套内面积：按照国家房屋测量的规定，标注由多个房间组成的，由分户墙以及外墙的中线所围成的住宅单元面积。可以通过【套内面积】命令自动计算并标注套内面积。
◎建筑面积：是建筑物的外墙皮构成的区域面积。可以通过【搜索房间】或【查询面积】命令标注单个房间、多个房间或某个楼层的建筑面积。
第三节　建筑平面图的绘制
上一页
下一页
返回
使用【搜索房间】命令可以批量创建或更新房间名称或编号，并标注室内使用面积（标注位置自动置于房间的中心）和建筑面积，同时可生成室内地面。
在此重点讲述对图13-4所示的【搜索房间】操作。
（1）首先打开布置完洁具后的学生公寓平面图。
（2）单击【房屋顶层】|【搜索房间】命令，打开【搜索房间】对话框，如图13-32所示。
（3）通过【搜索房间】对话框选择房间的标注信息和标注样式（注意去掉【屏蔽背景】复选框的选择状态，可参照图13-32进行设置），此时命令行将提示【请选择构成一完整建筑物的所有墙体（或门窗）：】，在操作区中窗选需要标注的房间墙体（这里窗选整栋建筑物），按【Enter】键完成室内面积和房间名称的标注，再通过单击指定建筑面积的标注位置，完成所选区域的建筑面积标注，效果如图13-33所示。
第三节　建筑平面图的绘制
上一页
下一页
返回
（4）选中中间走廊的房间标注，按下【E+Enter】组合键将其删除，然后一一双击房间名称，并参照图13-4所示对房间名称进行在位编辑。最后通过拖动房间夹点（中间的那个点）适当调整房间标注的位置。完成【搜索房间】的操作，最终效果如图13-34所示（注意保存）。
其中【搜索房间】对话框中各选项的作用解释如下。
◎显示房间名称：选择此单选按钮后将标识房间名称。
◎显示房间编号：选择此单选按钮后将标识房间编号。
◎标注面积：选择此复选框后将标识房间面积数值。
◎面积单位：选择此复选框后将标注面积单位，默认以平方米为单位。
◎三维地面：选择此复选框后将沿着房间边界生成三维地面。
◎板厚：选择【三维地面】复选框时，可通过文本框设置地面厚度。
第三节　建筑平面图的绘制
上一页
下一页
返回
◎屏蔽背景：选择此复选框后将遮挡房间面积标注下方的原始图案。
◎起始编号：使用编号方式标注房间时，用于设置起始编号。
◎生成建筑面积：选择此复选框后将生成框选范围内的建筑面积（不包括阳台）。
◎建筑面积忽略柱子：选择此复选框后，计算出的建筑面积不包括墙垛和柱子的突出部分。
8. 尺寸标注
通过尺寸标注可以反映图形对象的形状和大小，可以精确表达出施工图各部分实际大小及相互关系，方便指导施工。建筑施工图的尺寸标注力求规范、整齐。使用天正的尺寸标注功能可以标注建筑物的实际大小和部分的相对位置，如门窗大小、墙厚和门窗的位置等信息；
第三节　建筑平面图的绘制
上一页
下一页
返回
使用符号标注功能可以标注建筑物的标高、材料和做法等附加信息。天正建筑软件提供了符合国内建筑制图标准的尺寸标注和符合标注样式，使用户可以非常快捷地完成对建筑图的规范化标注。
天正尺寸标注分为连续标注与半径标注两类标注对象，其中连续标注又包括线性标注和角度标注，基本与AutoCAD的尺寸标注知识一致。
天正尺寸标注的默认单位是毫米，用户可选择下拉菜单【工具】|【选项】命令，打开【选项】对话框，切换到【天正基本设定】选项卡，然后通过【单位换算】项修改标注单位，可选择【毫米单位按毫米标注】（mm mm）、【毫米单位按米标注】（mm M）、【米单位按米标注】（M M）三种单位标注当前绘制的图形。
第三节　建筑平面图的绘制
上一页
下一页
返回
另外，天正尺寸标注对象具有如下两种标注样式。
◎_TCH_ARCH（在【毫米单位按米标注】单位下为【_TCH_ARCH_mm_M）】，在【米单位按米标注】单位下为【_TCH_ARCH_M_M）】）：用于直线型的尺寸标注，如门窗标注和逐点标注等。
◎_TCH_ARROW：用于角度标注，如弧轴线和弧窗的标注。
在使用天正标注系统标注了相关尺寸后，选择AutoCAD的【标注】|【标注样式】命令，在打开的【标注样式管理器】中可发现这两种标注样式，并可对其进行修改，例如可修改标注两端箭头的样式、文字大小和箭头大小等，修改完成后已标注的尺寸将自动更新。
第三节　建筑平面图的绘制
上一页
下一页
返回
在此重点讲述对图13-4所示的平面图进行各种尺寸标注的方法。
（1）门窗标注。
使用【尺寸标注】|【门窗标注】命令可标注门窗的尺寸和门窗在墙中的位置。标注门窗具体步骤如下。
① 打开前面已绘制建筑的平面图，如图13-34所示。
② 将【标注】图层置为当前图层。
③ 选择【尺寸标注】|【门窗标注】命令，此时命令行将提示：
命令: T71_TDim3
请用线选第一 二道尺寸线及墙体!
起点＜退出＞: //选择如图13-35（a）所示轴线A与轴线D的交点
终点＜退出＞: //选择如图13-35（a）所示轴线B与轴线D的交点
第三节　建筑平面图的绘制
上一页
下一页
返回
此时，将标注AB段墙体上窗的尺寸线和窗在墙中的位置。
④ 操作完第三步，命令行将继续提示：
选择其他墙体: //此时选择需要标注的其他墙段
最后按下【Enter】键结束命令，效果如图13-35（b）所示。
使用【门窗标注】命令创建的尺寸对象与门窗具有联动特性，当通过【移动】命令或夹点工具等对门窗进行移动或改变宽度后，尺寸标注将自动更新，此特性类似于标注的关联性。
（2）内门标注。
使用【尺寸标注】|【内门标注】命令可标注室内门窗的尺寸，以及门窗与邻近的正交轴线或墙角（墙垛）的距离。
标注完门窗后，执行【内门标注】命令，此时命令行提示：
第三节　建筑平面图的绘制
上一页
下一页
返回
命令: T71_TDimInDoor
标注方式:轴线定位,请用线选门窗,并且第二点作为尺寸线位置!
起点或 [垛宽定位(A)]＜退出＞: //拾取如图13-36（a）所示A点
终点＜退出＞: //拾取如图13-36（a）所示B点
通过点A和点B连线选中内门，标注内门（窗）尺寸和内门（窗）与邻近轴线的距离，使用同样的方式标注其他内门（窗）尺寸和内门（窗）与邻近墙垛的距离，效果如图13-36（b）所示。
天正的尺寸标注对象支持AutoCAD的剪裁、延伸、打断等编辑命令，这些命令的使用方法与编辑AutoCAD的尺寸对象相同。在此将简单介绍天正提供的专用尺寸编辑命令，如文字复位、文字复值、连接尺寸和增补尺寸等。
第三节　建筑平面图的绘制
上一页
下一页
返回
（1）文字复位。
使用【文字复位】命令可将通过拖动夹点移动过的尺寸文字恢复到默认位置，即尺寸线中点的上方。
选择屏幕菜单【尺寸标注】|【尺寸编辑】|【文字复位】命令，此时命令行提示：
命令: T71_TResetDimP
请选择天正尺寸标注: //选择图13-37（a）中的尺寸标注
按下【Enter】键即可将文字位置恢复，如图13-37（b）所示。
（2）文字复值。
使用【文字复值】命令可将修改过的尺寸文字恢复为初始数值。
选择屏幕菜单【尺寸标注】|【尺寸编辑】|【文字复值】命令，此时命令行提示：
第三节　建筑平面图的绘制
上一页
下一页
返回
命令: T71_TResetDimT
请选择天正尺寸标注: //选择需要复值的尺寸标注
按【Enter】键即可将标注文字恢复为原值。
（3）取消尺寸。
选择屏幕菜单【尺寸标注】|【尺寸编辑】|【取消尺寸】命令，可以删除连续标注中的一个尺寸标注区间（如删除中间段，会将标注分为两个相同类型的标注对象）。由于天正标注对象是一个整体，用【Erase】（删除）命令无法删除其中某一个区间，所以必须使用本命令完成删除操作。
执行【取消尺寸】命令后，命令行将提示：
命令: T71_TDimDel
请选择待取消的尺寸区间的文字＜退出＞: //选择要删除的尺寸标注区间的文字
删除效果如图13-38（b）所示。
第三节　建筑平面图的绘制
上一页
下一页
返回
（4）连接尺寸。
使用【连接尺寸】命令可将多个独立的直线或圆弧尺寸标注连接成为一个尺寸标注，如果需要连接的标注尺寸不共线，连接后的标注将以第一个点取的标注为主标注并进行对齐。此命令通常用于把AutoCAD的尺寸标注对象转为天正尺寸标注对象。
选择屏幕菜单【尺寸标注】|【尺寸编辑】|【连接尺寸】命令后，命令行将提示：
命令: T71_TMergeDim
请选择主尺寸标注＜退出＞: //选择要对齐的主尺寸标注
选择需要连接的其他尺寸标注＜结束＞: //选择要连接的尺寸标注
连接效果如图13-38所示。
第三节　建筑平面图的绘制
上一页
下一页
返回
（5）合并区间。
使用【合并区间】命令可将多段需要合并的尺寸标注合并为一段（一个区间）。
选择屏幕菜单【尺寸标注】|【尺寸编辑】|【合并区间】命令后，命令行将提示：
命令: T71_TConbineDim
请点取合并区间中的尺寸界线＜退出＞: //选择图13-39（a）中的尺寸界限A
请点取合并区间中的尺寸界线或 [撤销(U)]＜退出＞: //选择图13-39（a）中的尺寸界限B
合并效果如图13-39（b）所示。
第三节　建筑平面图的绘制
上一页
下一页
返回
（6）增补尺寸。
使用【增补尺寸】命令可在已有的直线尺寸标注中增加标注区间，增补新的尺寸界线，并断开原有标注区间。
选择屏幕菜单【尺寸标注】|【尺寸编辑】|【增补尺寸】命令后，命令行将提示：
命令: T71_TBreakDim
请选择尺寸标注＜退出＞: //选择如图13-40（a）所示尺寸标注A
点取待增补的标注点的位置或 [参考点(R)]＜退出＞:
//拾取如图13-40（a）所示待增补的标注点B
点取待增补的标注点的位置或 [参考点(R)/撤销上一标注点(U)]＜退出＞:
//拾取如图13-40（a）所示待增补的标注点C
增补效果如图13-40（b）所示。
第三节　建筑平面图的绘制
上一页
下一页
返回
9. 标注轴线
轴网标注包括轴号标注和尺寸标注（可同时生成这两个标注），轴号按规范要求可用数字、大写字母、小写字母、双字母、双字母间隔连字符等方式标注，可适应各种复杂分区轴网。
天正建筑软件按照《房屋建筑制图统一标准》7.0.4条的规定，字母I、Z、O不用于轴号，在排序时会自动跳过这些字母。轴网标注有两种方法——两点轴标和逐点轴标。
使用【两点轴标】命令可对始末轴线间的一组平行轴线（直线轴网与圆弧轴网的进深）或者径向轴线（圆弧轴线的圆心角）进行轴号和尺寸标注。
使用【逐点轴标】命令可对单个轴线标注轴号，轴号独立尺寸，不与已知尺寸的轴号系统和尺寸系统发生关联。因此，该命令不适用于一般的平面图轴网，常用于立面与剖面、详图等单独的轴线进行标注。
第三节　建筑平面图的绘制
上一页
下一页
返回
在此重点介绍如何绘制图13-41所示轴号标注（两点轴标）。具体操作步骤如下。
（1）打开前面已保存的学生公寓平面图，如图13-36（b）所示。
（2）将【轴号】图层设置为当前图层。
（3）选择屏幕菜单【轴网柱子】|【两点轴标】命令，系统将打开【轴网标注】对话框，如图13-41所示，在该对话框中选择【双侧标注】单选框，在【起始轴号】文本框中输入1，同时命令行提示：
命令: T71_TAxisDim2p
请选择起始轴线＜退出＞: //选择X轴方向最左边轴线
请选择终止轴线＜退出＞: //选择X轴方向最右边轴线
（4）在【轴网标注】对话框的【起始轴号】文本框中重新输入A，起始轴线和终止轴线分别选择选择Y轴方向最下边轴线和选择Y轴方向最上边轴线。
第三节　建筑平面图的绘制
上一页
下一页
返回
（5）最后单击【轴网标注】对话框的关闭按钮，完成轴网标注，效果如图13-42所示。
另外，通过轴号编辑命令可以进行添加或删除轴号、重排轴号、改变轴号的位置和编号，以及显示和隐藏轴号灯操作。
第三节　建筑平面图的绘制
上一页
返回
图13-1
返回
图13-2
返回
图13-3
返回
表13-1
返回
表13-2
返回
表13-3
返回
图13-4
返回
图13-5
返回
图13-6
返回
图13-7
返回
图13-8
返回
图13-9
返回
图13-10
返回
图13-11
返回
图13-12
返回
（a）设置开间；（b）设置进深
图13-13
返回
图13-14
返回
图13-15
返回
图13-16
返回
图13-17
返回
图13-18
返回
图13-19
返回
图13-20
返回
图13-21
返回
图13-22
返回
图13-23
返回
图13-24
返回
图13-25
返回
图13-26
返回
图13-27
返回
图13-28
返回
图13-29
返回
图13-30
返回
图13-31
返回
图13-32
返回
图13-33
返回
图13-34
返回
图13-35
返回
图13-36
返回
图13-37
返回
图13-38
返回
图13-39
返回
图13-40
返回
图13-41
返回
图13-42
返回

展开更多......

收起↑
