(共24张PPT)

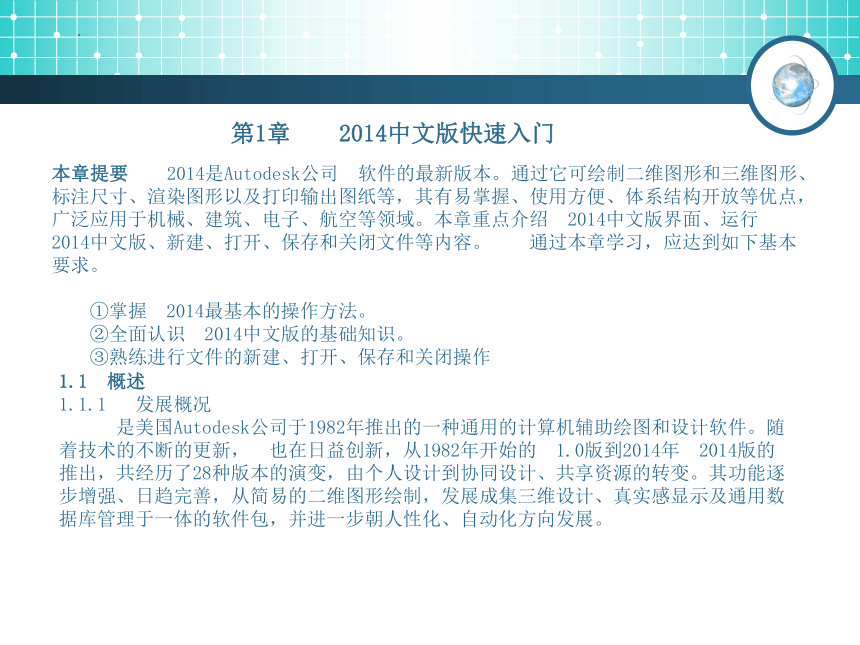

第1章　 2014中文版快速入门
本章提要 2014是Autodesk公司 软件的最新版本。通过它可绘制二维图形和三维图形、标注尺寸、渲染图形以及打印输出图纸等，其有易掌握、使用方便、体系结构开放等优点，广泛应用于机械、建筑、电子、航空等领域。本章重点介绍 2014中文版界面、运行 2014中文版、新建、打开、保存和关闭文件等内容。 通过本章学习，应达到如下基本要求。
①掌握 2014最基本的操作方法。
②全面认识 2014中文版的基础知识。
③熟练进行文件的新建、打开、保存和关闭操作
1.1　概述
1.1.1 发展概况
　　 是美国Autodesk公司于1982年推出的一种通用的计算机辅助绘图和设计软件。随着技术的不断的更新， 也在日益创新，从1982年开始的 1.0版到2014年 2014版的推出，共经历了28种版本的演变，由个人设计到协同设计、共享资源的转变。其功能逐步增强、日趋完善，从简易的二维图形绘制，发展成集三维设计、真实感显示及通用数据库管理于一体的软件包，并进一步朝人性化、自动化方向发展。

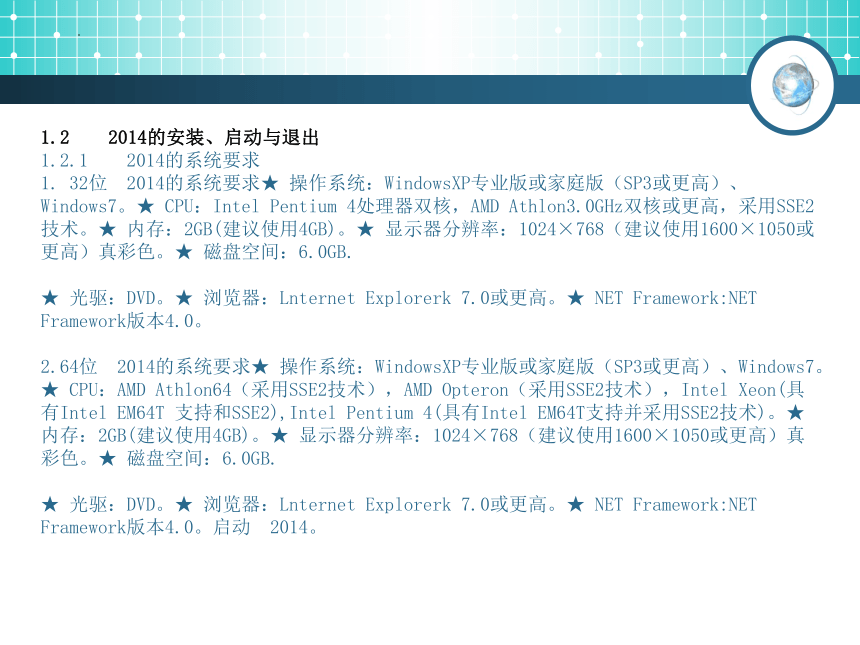

1.2 2014的安装、启动与退出
1.2.1 2014的系统要求
1. 32位 2014的系统要求★ 操作系统：WindowsXP专业版或家庭版（SP3或更高）、Windows7。★ CPU：Intel Pentium 4处理器双核，AMD Athlon3.0GHz双核或更高，采用SSE2技术。★ 内存：2GB(建议使用4GB)。★ 显示器分辨率：1024×768（建议使用1600×1050或更高）真彩色。★ 磁盘空间：6.0GB.
★ 光驱：DVD。★ 浏览器：Lnternet Explorerk 7.0或更高。★ NET Framework:NET Framework版本4.0。
2.64位 2014的系统要求★ 操作系统：WindowsXP专业版或家庭版（SP3或更高）、Windows7。★ CPU：AMD Athlon64（采用SSE2技术），AMD Opteron（采用SSE2技术），Intel Xeon(具有Intel EM64T 支持和SSE2),Intel Pentium 4(具有Intel EM64T支持并采用SSE2技术)。★ 内存：2GB(建议使用4GB)。★ 显示器分辨率：1024×768（建议使用1600×1050或更高）真彩色。★ 磁盘空间：6.0GB.
★ 光驱：DVD。★ 浏览器：Lnternet Explorerk 7.0或更高。★ NET Framework:NET Framework版本4.0。启动 2014。
1.2.2 2014的安装
中文版在各种操作系统下的安装过程基本一致，下面以Windows XP为例介绍基本安装过程。
①将 2014安装光盘放到光驱内，打开 2014的安装文件夹。
②双击Setup安装程序文件，运行安装程序。

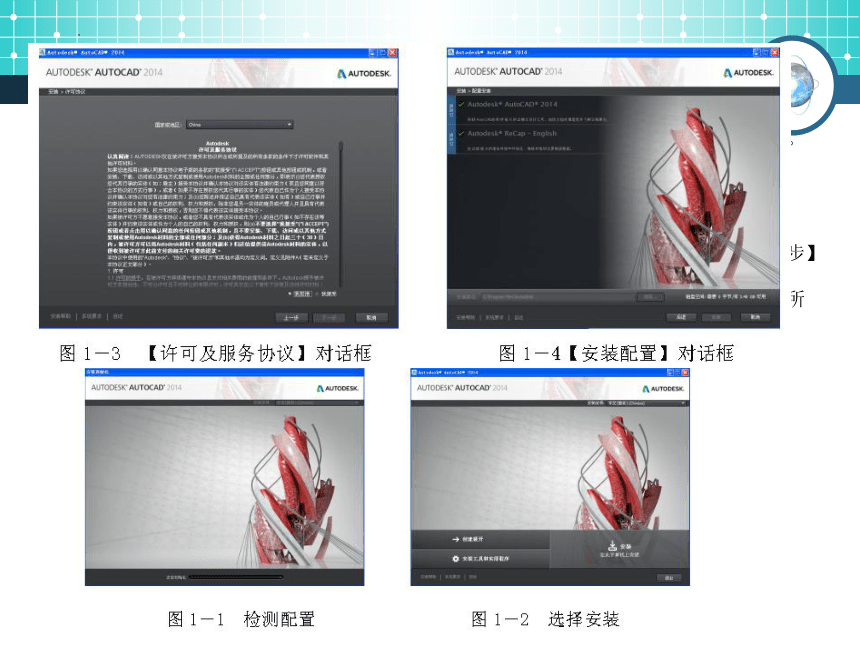

③安装程序首先检测计算机的配置是否符合安装要求，如图1－1所示。
④在弹出的 2014安装向导对话框中单击【安装】按钮，如图1－2所示。
⑤安装程序弹出【许可及服务协议】对话框，选择【我接受】单选按钮，然后单击【下一步】按钮，如图1一3所示
⑥安装程序弹出【安装配置】对话框，提示用户选择安装路径，单击【浏览】按钮可指定所需的安装路径，然后单击【安装】按钮开始安装，如图1－4所示。
⑦安装完成后弹出【安装完成】对话框，单击【完成】按钮，完成安装。
1.2.3 2014的启动

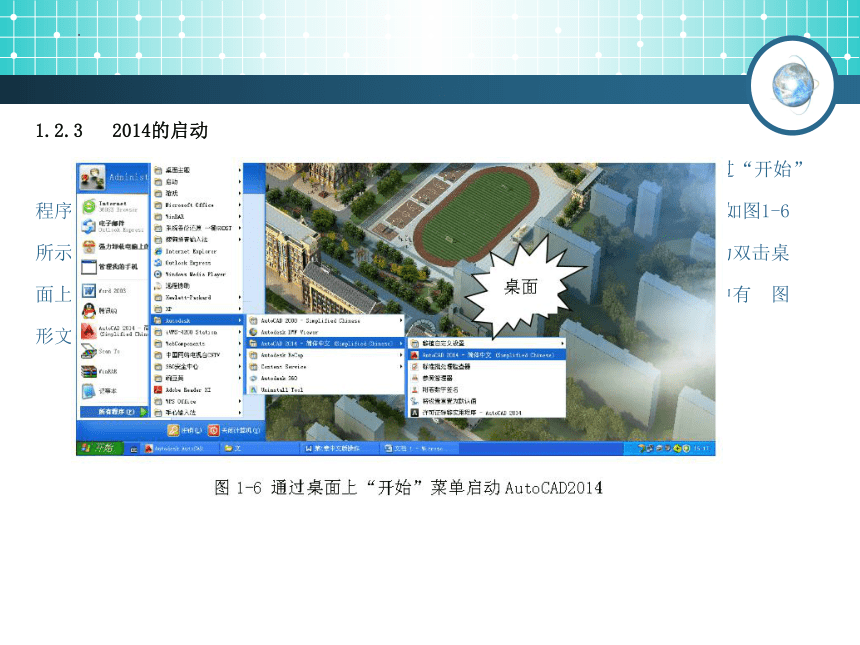

　　与其他软件相似， 2014也提供了几种启动方法，下面分别进行介绍。★ 通过“开始”程序菜单启动： 2014安装好后，系统将在的开始程序菜单中创建 2014程序组。如图1-6所示，单击该菜单中的相应程序就可以启动了。★ 通过桌面快捷方式启动：方法为双击桌面上的 2014图标，如图1-7所示。通过打开已有的 文件启动：如果用户计算机中有 图形文件，双击该扩展名为“.dwg”的文件，也可启动 2014并打开该图形文件。

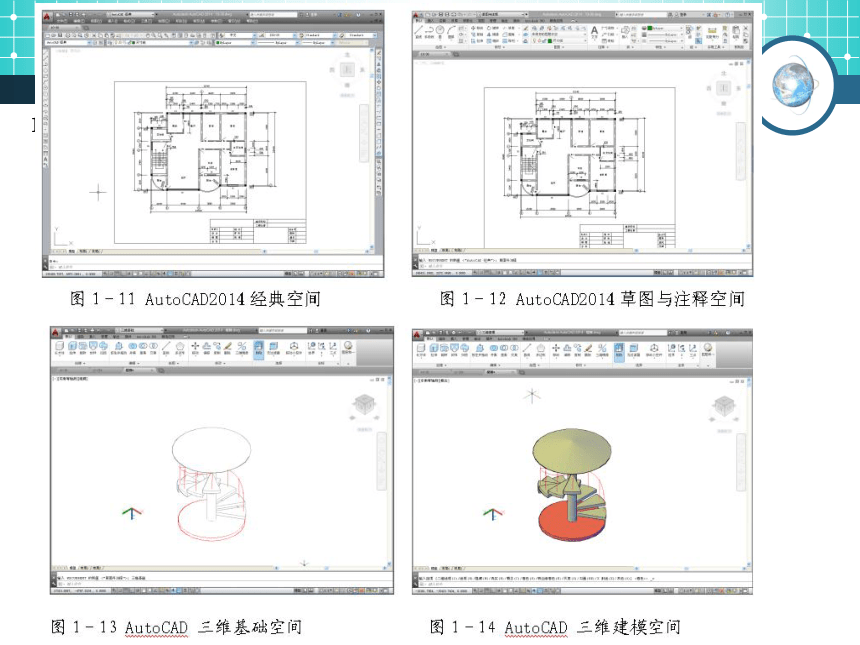

1.3 2014的工作空间
经典、草图与注释、三维基础和三维建模。

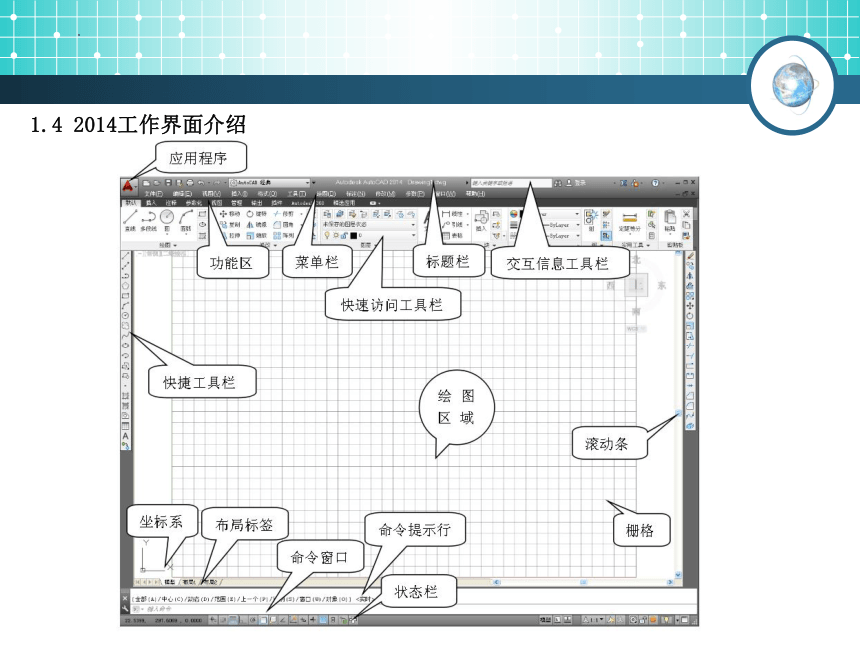

1.4 2014工作界面介绍
1.4.1应用程序

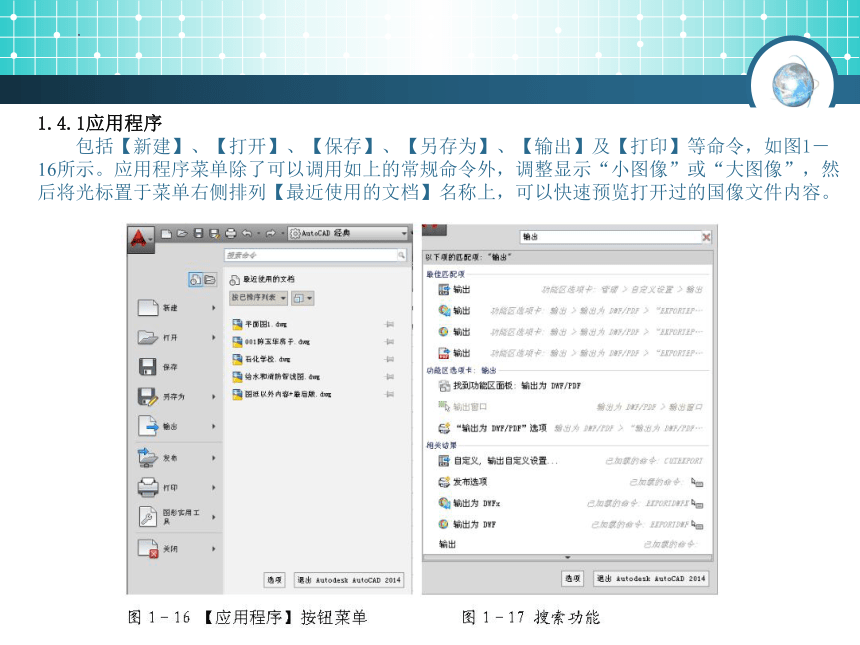

包括【新建】、【打开】、【保存】、【另存为】、【输出】及【打印】等命令，如图1－16所示。应用程序菜单除了可以调用如上的常规命令外，调整显示“小图像”或“大图像”，然后将光标置于菜单右侧排列【最近使用的文档】名称上，可以快速预览打开过的国像文件内容。

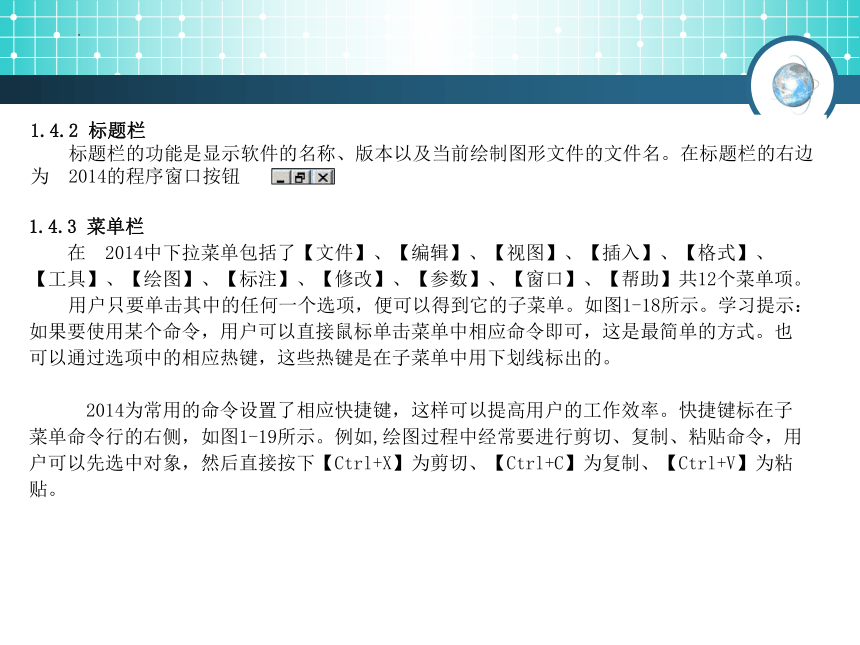

1.4.2 标题栏
标题栏的功能是显示软件的名称、版本以及当前绘制图形文件的文件名。在标题栏的右边为 2014的程序窗口按钮
1.4.3 菜单栏
在 2014中下拉菜单包括了【文件】、【编辑】、【视图】、【插入】、【格式】、【工具】、【绘图】、【标注】、【修改】、【参数】、【窗口】、【帮助】共12个菜单项。

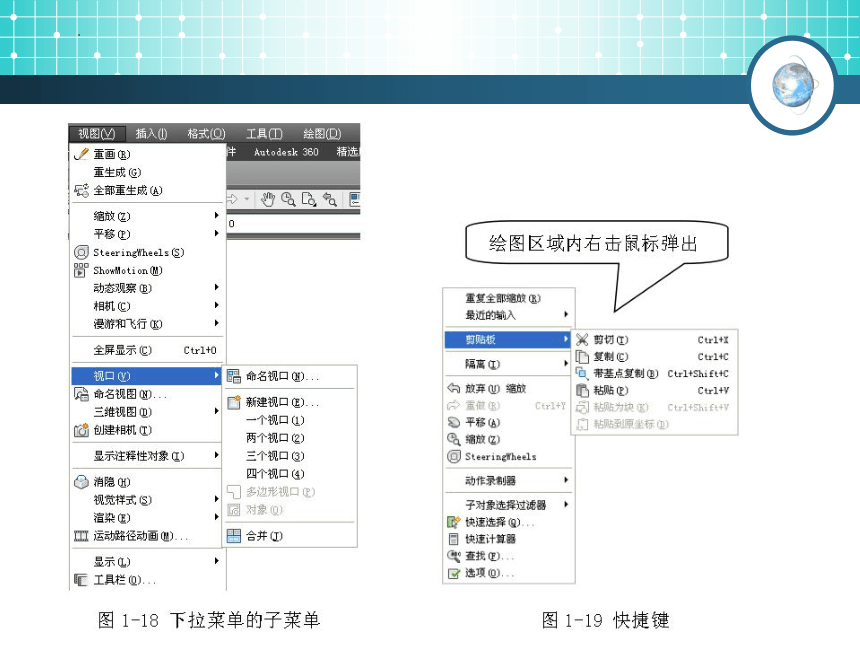

用户只要单击其中的任何一个选项，便可以得到它的子菜单。如图1-18所示。学习提示：如果要使用某个命令，用户可以直接鼠标单击菜单中相应命令即可，这是最简单的方式。也可以通过选项中的相应热键，这些热键是在子菜单中用下划线标出的。
2014为常用的命令设置了相应快捷键，这样可以提高用户的工作效率。快捷键标在子菜单命令行的右侧，如图1-19所示。例如,绘图过程中经常要进行剪切、复制、粘贴命令，用户可以先选中对象，然后直接按下【Ctrl+X】为剪切、【Ctrl+C】为复制、【Ctrl+V】为粘贴。
1.4.4 【快速访问】工具栏
【快速访问】工具栏位于标题栏的左上角，它包含了最常用的快捷按钮，以方便用户的使用。默认状态下它由7个快捷按钮组成。
依次为【新建】、【打开】、【保存】、【另存为】、【打印】、【重做】和【放弃】，如图1－20所示。
1.4.5 工具栏
工具栏是代替命令的简便工具，使用它们可以完成绝人部分的绘图工作。在 2014中，系统共提供了50多个已命名的工具栏。 在“ 经典”工作空间下，“绘图”和“修改”工具栏处于打开状态。如果要显示其他工具栏，可在任一打开的工具栏中单击鼠标右键，这时将打开一个工具栏快捷菜单，利用它可以选择需要打开的工具栏，如图l-21所示。 工具栏有两种状态：一种是固定状态，此时工具栏位于屏幕绘图区的左侧、右侧或上方；一种是浮动状态，此时可将工具栏移至任意位置。当工具栏处于浮动状态时，用户还可通过单击其边界并且拖动改变其形状。如果某个工具的右下角带有一个三角符号，表明该工具为带有附加工具的随位工具，如图1-22所示。
1.4.6 功能区
功能区是种智能的人机交互界面，它用于显示与绘图任务相关的按钮和控件，存在于【草图与注释】、【三维建模】和【三维基础】空间中。【草图与注释】空间的【功能区】选项板包含了【默认】、【插入】、【注释】、【布局】、【参数化】、【视图】、【管理】、【输出】、【插件】、【Autodesk360】等选项卡，如1－23所示。每个选项卡包含有若干个面板，每个面板又包含许多由图标表示的命令按钮。系统默认的是【默认】选项卡。
1.【默认】功能选项卡
2.【插入】功能选项卡
3.【注释】功能选项卡
4.【布局】功能选项卡
5.【参数化】功能选项卡
6.【视图】功能选项卡
7.【管理】功能选项卡
8.【输出】功能选项卡
9.【插件】功能选项卡
10.【Autodesk360】等选项卡
1.4.7 绘图区
1.4.8 命令提示窗口
1.4.9 滚动条 在绘图窗口的下面和右侧有两个滚动条，可利用这两个滚动条上下移动来观察图形。滚动条的使用会方便广大用户观察图形。
1.4.10状态栏 状态栏位于绘图最底部，主要用来显示当前工作状态与相关信息。当光标出现在绘图窗口时，状态栏左边的坐标显示区将显示当前光标所在位置的坐标值，如图1-39所示。状态栏中间的按钮用于控制相应的工作状态。
1.4.11 设置个性化绘图界面
启动 之后，即可开始绘图，但有时可能会感到当前的绘图环境并不是那么令人满意，这时可以绘图者的个性化要求进行绘图界面的设置。
1.5　文件操作命令
1.5.1　创建新的图形文件
在应用 2014进行绘图时，首先应该做的工作就是创建一个图形文件。启用命令的方法 启用“新建”命令有三种方法。★ 选择【文件】→【新建】菜单命令★ 单击标准工具栏中的“新建”按钮
★ 输入命令：New
通过以上任一种方法启用“新建”命令后，系统将弹出如图1-42所示“选择样板”对话框，利用“选择样板”对话框创建新文件
1.5.2　打开图形文件
启用“打开”图形文件命令有三种方法。★ 选择→【文件】→【打开】菜单命令★ 单击标准工具栏中的“打开”按钮
★ 输入命令：OPEN
1.5.3保存图形文件
启用“保存”图形文件命令有三种方法。★选择→【文件】→【保存】菜单命令★单击标准工具栏中的“保存”按钮
★输入命令：QSAVE
1.5.4 输出图形文件 如果要将 2014文件以其他不同文件格式保存，必须应用“输出图形”文件。 2014可以输出多种格式的图形文件，其方法如下：★选择→【菜单】→【文件】→【输出】菜单命令★输入命令：EXPORT
1.5.5 关闭图形文件 当用户保存图形文件后，可以将图形文件关闭。在菜单栏中，选择→【菜单】→【文件】→【关闭】菜单命令，或是关闭绘图窗口右上角的“关闭”按钮 就可以关闭当前图形文件。如果图形文件还没有保存，系统将弹出如图1-47所示“ ”对话框，提示用户保存文件，如果要关闭修改过的图形文件，图形尚未保存，系统会弹出图1-47所示提示框，单击“是”表示保存并关闭文件，单击“否”表示不保存并关闭文件，单击“取消”表示取消关闭文件操作。 另一种方法是在菜单栏中，选择→【菜单】→【文件】→【退出】菜单命令，退出 2014系统。如果图形文件还没有保存，系统将弹出如图1-48所示“ ”对话框，提示用户保存文件。
，
