第十章　三维图形绘制

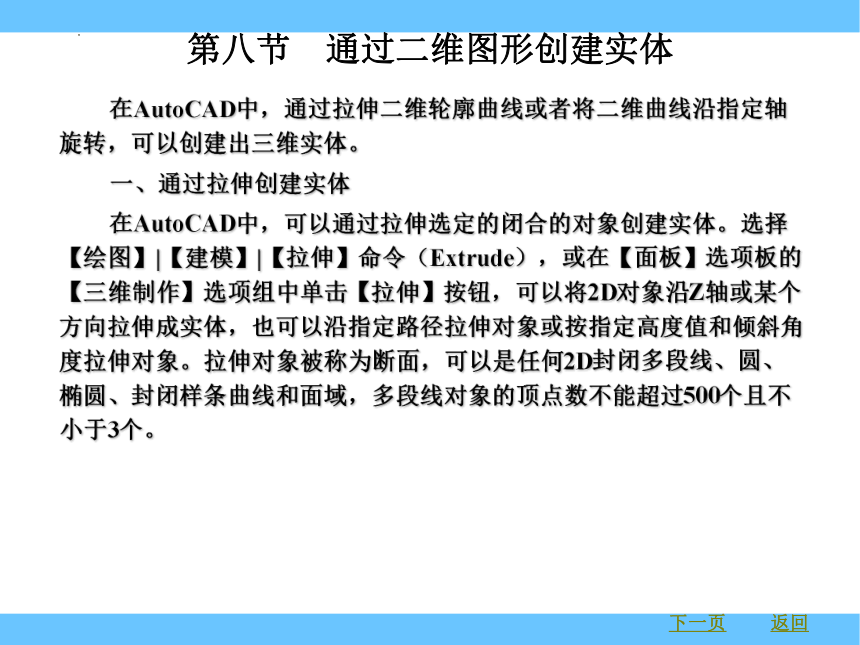

在AutoCAD中，通过拉伸二维轮廓曲线或者将二维曲线沿指定轴旋转，可以创建出三维实体。
一、通过拉伸创建实体
在AutoCAD中，可以通过拉伸选定的闭合的对象创建实体。选择【绘图】|【建模】|【拉伸】命令（Extrude），或在【面板】选项板的【三维制作】选项组中单击【拉伸】按钮，可以将2D对象沿Z轴或某个方向拉伸成实体，也可以沿指定路径拉伸对象或按指定高度值和倾斜角度拉伸对象。拉伸对象被称为断面，可以是任何2D封闭多段线、圆、椭圆、封闭样条曲线和面域，多段线对象的顶点数不能超过500个且不小于3个。
第八节　通过二维图形创建实体
下一页
返回

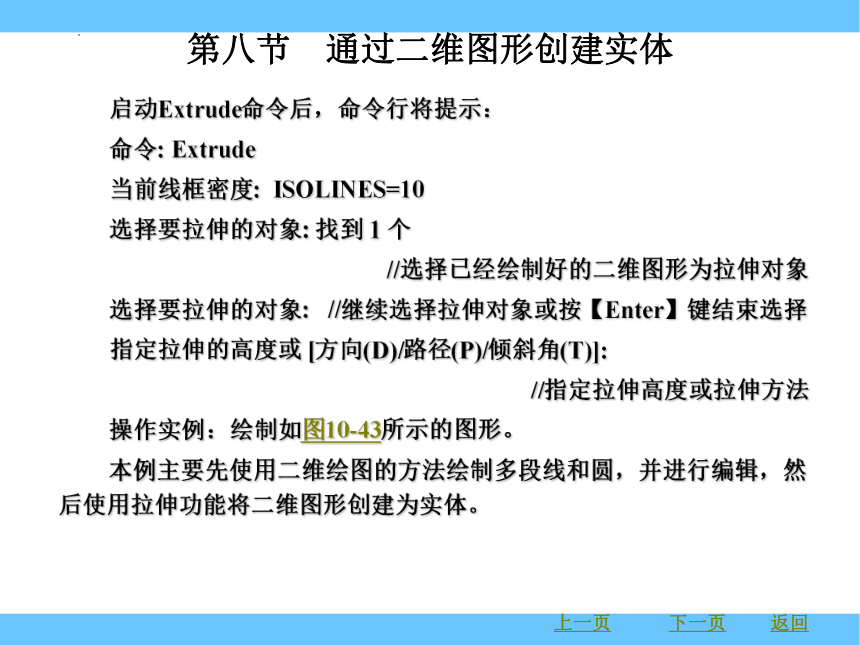

启动Extrude命令后，命令行将提示：
命令: Extrude
当前线框密度: ISOLINES=10
选择要拉伸的对象: 找到 1 个
//选择已经绘制好的二维图形为拉伸对象
选择要拉伸的对象: //继续选择拉伸对象或按【Enter】键结束选择
指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)]:
//指定拉伸高度或拉伸方法
操作实例：绘制如图10-43所示的图形。
本例主要先使用二维绘图的方法绘制多段线和圆，并进行编辑，然后使用拉伸功能将二维图形创建为实体。
第八节　通过二维图形创建实体
上一页
下一页
返回

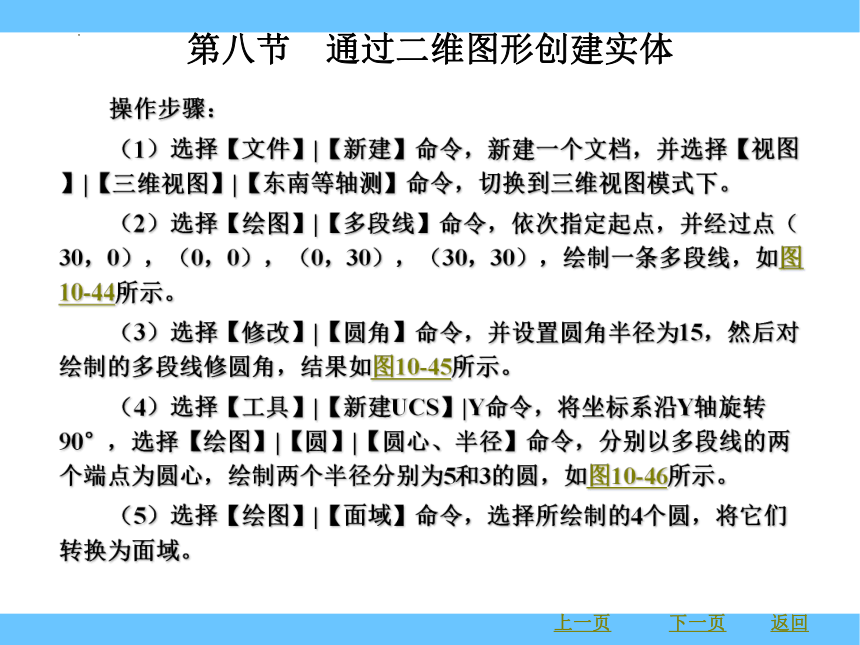

操作步骤：
（1）选择【文件】|【新建】命令，新建一个文档，并选择【视图】|【三维视图】|【东南等轴测】命令，切换到三维视图模式下。
（2）选择【绘图】|【多段线】命令，依次指定起点，并经过点（30，0），（0，0），（0，30），（30，30），绘制一条多段线，如图10-44所示。
（3）选择【修改】|【圆角】命令，并设置圆角半径为15，然后对绘制的多段线修圆角，结果如图10-45所示。
（4）选择【工具】|【新建UCS】|Y命令，将坐标系沿Y轴旋转90°，选择【绘图】|【圆】|【圆心、半径】命令，分别以多段线的两个端点为圆心，绘制两个半径分别为5和3的圆，如图10-46所示。
（5）选择【绘图】|【面域】命令，选择所绘制的4个圆，将它们转换为面域。
第八节　通过二维图形创建实体
上一页
下一页
返回

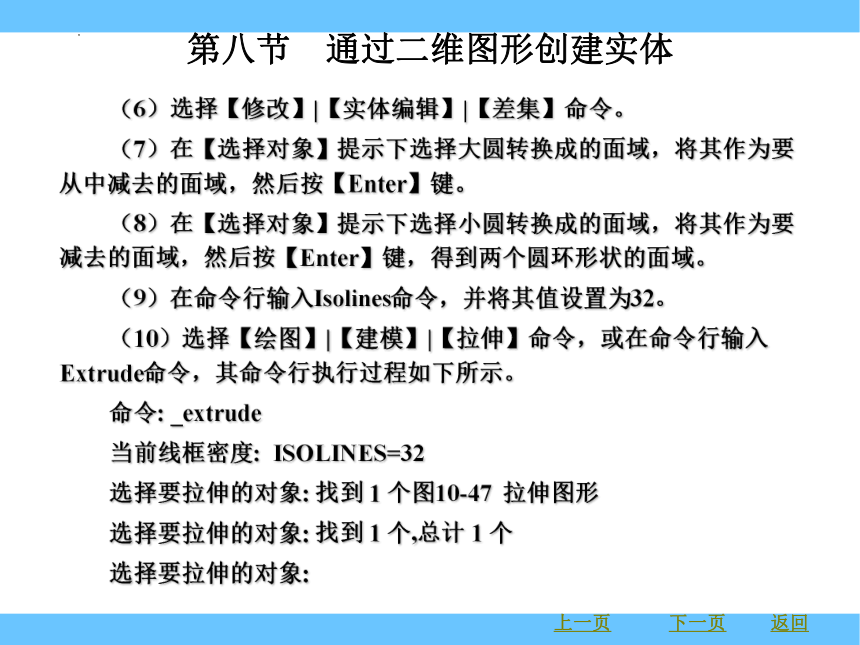

（6）选择【修改】|【实体编辑】|【差集】命令。
（7）在【选择对象】提示下选择大圆转换成的面域，将其作为要从中减去的面域，然后按【Enter】键。
（8）在【选择对象】提示下选择小圆转换成的面域，将其作为要减去的面域，然后按【Enter】键，得到两个圆环形状的面域。
（9）在命令行输入Isolines命令，并将其值设置为32。
（10）选择【绘图】|【建模】|【拉伸】命令，或在命令行输入Extrude命令，其命令行执行过程如下所示。
命令: _extrude
当前线框密度: ISOLINES=32
选择要拉伸的对象: 找到 1 个图10-47 拉伸图形
选择要拉伸的对象: 找到 1 个,总计 1 个
选择要拉伸的对象:
第八节　通过二维图形创建实体
上一页
下一页
返回

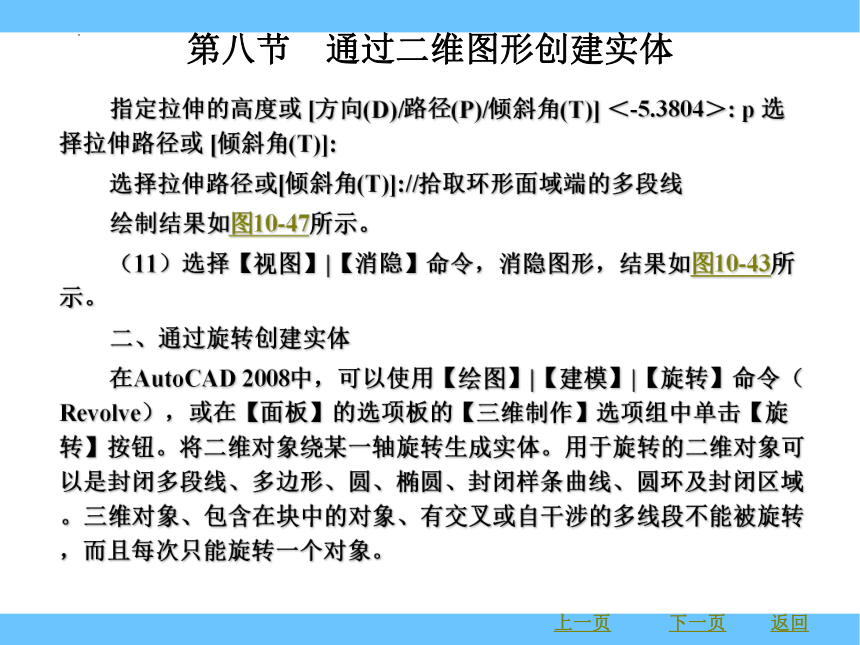

指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)] ＜-5.3804＞: p 选择拉伸路径或 [倾斜角(T)]:
选择拉伸路径或[倾斜角(T)]://拾取环形面域端的多段线
绘制结果如图10-47所示。
（11）选择【视图】|【消隐】命令，消隐图形，结果如图10-43所示。
二、通过旋转创建实体
在AutoCAD 2008中，可以使用【绘图】|【建模】|【旋转】命令（Revolve），或在【面板】的选项板的【三维制作】选项组中单击【旋转】按钮。将二维对象绕某一轴旋转生成实体。用于旋转的二维对象可以是封闭多段线、多边形、圆、椭圆、封闭样条曲线、圆环及封闭区域。三维对象、包含在块中的对象、有交叉或自干涉的多线段不能被旋转，而且每次只能旋转一个对象。
第八节　通过二维图形创建实体
上一页
下一页
返回

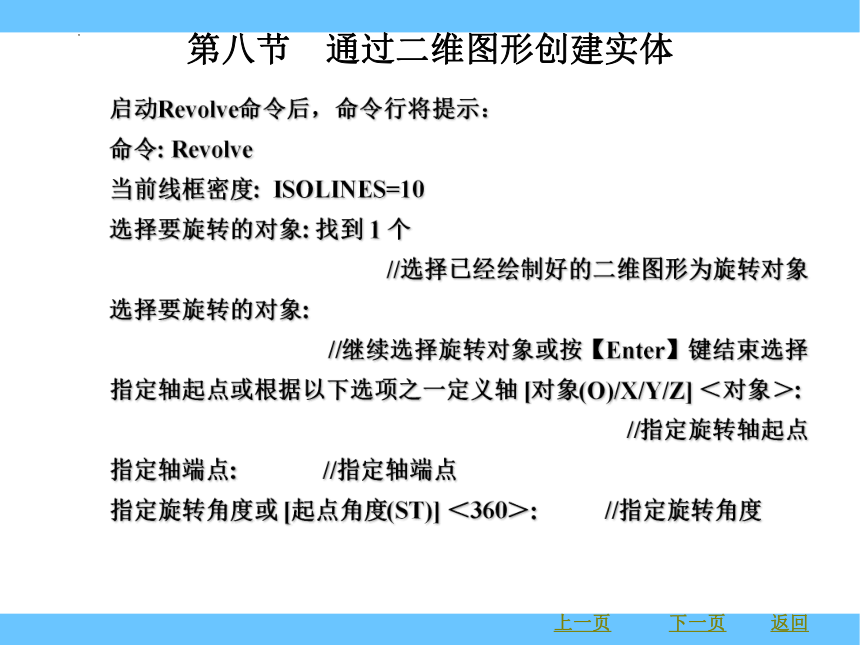

启动Revolve命令后，命令行将提示：
命令: Revolve
当前线框密度: ISOLINES=10
选择要旋转的对象: 找到 1 个
//选择已经绘制好的二维图形为旋转对象
选择要旋转的对象:
//继续选择旋转对象或按【Enter】键结束选择
指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] ＜对象＞:
//指定旋转轴起点
指定轴端点: //指定轴端点
指定旋转角度或 [起点角度(ST)] ＜360＞: //指定旋转角度
第八节　通过二维图形创建实体
上一页
下一页
返回

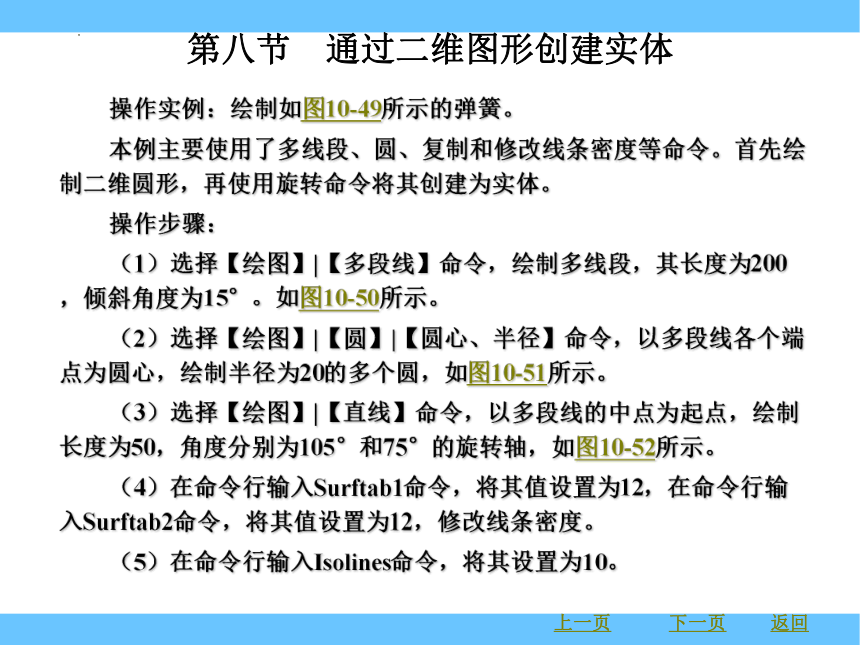

操作实例：绘制如图10-49所示的弹簧。
本例主要使用了多线段、圆、复制和修改线条密度等命令。首先绘制二维圆形，再使用旋转命令将其创建为实体。
操作步骤：
（1）选择【绘图】|【多段线】命令，绘制多线段，其长度为200，倾斜角度为15°。如图10-50所示。
（2）选择【绘图】|【圆】|【圆心、半径】命令，以多段线各个端点为圆心，绘制半径为20的多个圆，如图10-51所示。
（3）选择【绘图】|【直线】命令，以多段线的中点为起点，绘制长度为50，角度分别为105°和75°的旋转轴，如图10-52所示。
（4）在命令行输入Surftab1命令，将其值设置为12，在命令行输入Surftab2命令，将其值设置为12，修改线条密度。
（5）在命令行输入Isolines命令，将其设置为10。
第八节　通过二维图形创建实体
上一页
下一页
返回

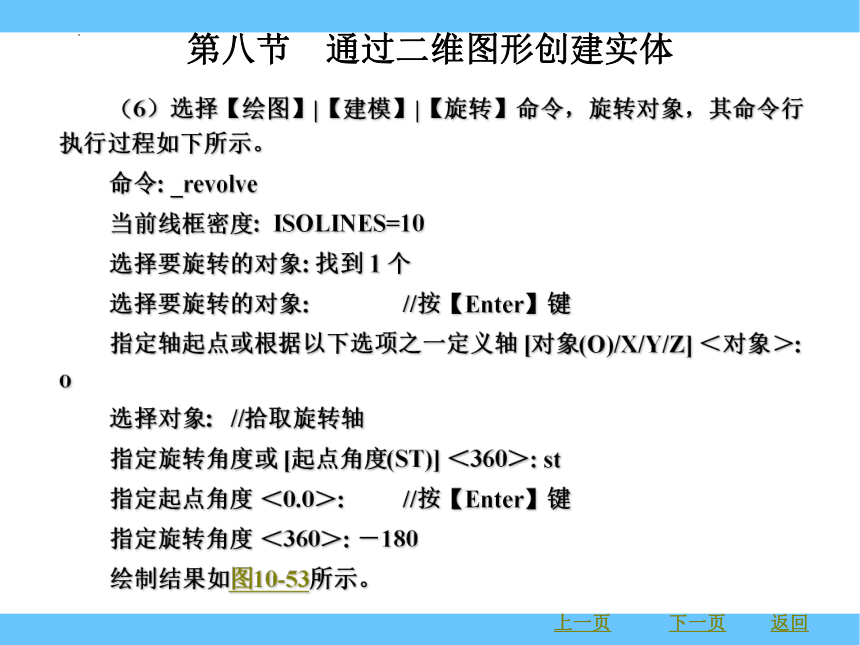

（6）选择【绘图】|【建模】|【旋转】命令，旋转对象，其命令行执行过程如下所示。
命令: _revolve
当前线框密度: ISOLINES=10
选择要旋转的对象: 找到 1 个
选择要旋转的对象: //按【Enter】键
指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] ＜对象＞: o
选择对象: //拾取旋转轴
指定旋转角度或 [起点角度(ST)] ＜360＞: st
指定起点角度 ＜0.0＞: //按【Enter】键
指定旋转角度 ＜360＞: －180
绘制结果如图10-53所示。
第八节　通过二维图形创建实体
上一页
下一页
返回

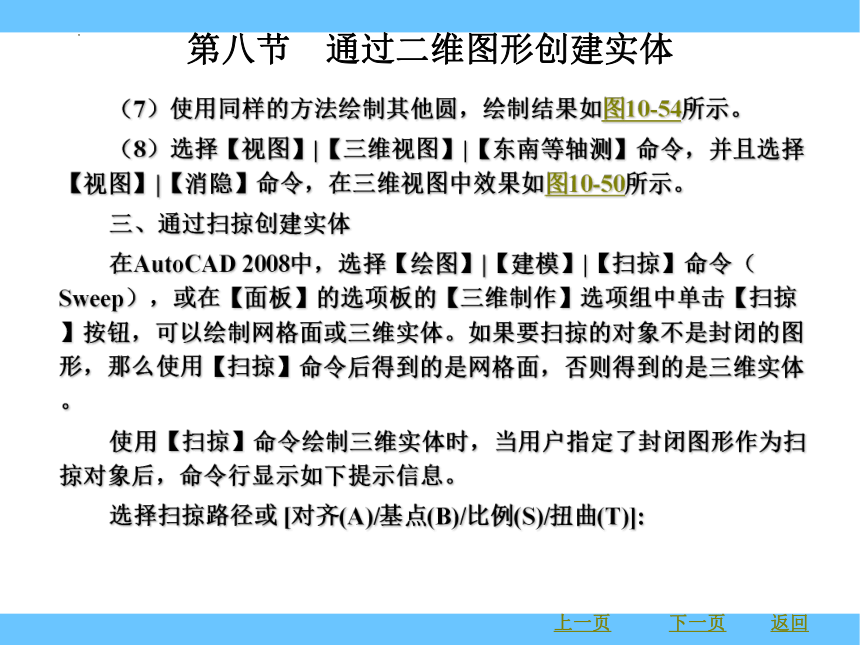

（7）使用同样的方法绘制其他圆，绘制结果如图10-54所示。
（8）选择【视图】|【三维视图】|【东南等轴测】命令，并且选择【视图】|【消隐】命令，在三维视图中效果如图10-50所示。
三、通过扫掠创建实体
在AutoCAD 2008中，选择【绘图】|【建模】|【扫掠】命令（Sweep），或在【面板】的选项板的【三维制作】选项组中单击【扫掠】按钮，可以绘制网格面或三维实体。如果要扫掠的对象不是封闭的图形，那么使用【扫掠】命令后得到的是网格面，否则得到的是三维实体。
使用【扫掠】命令绘制三维实体时，当用户指定了封闭图形作为扫掠对象后，命令行显示如下提示信息。
选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]:
第八节　通过二维图形创建实体
上一页
下一页
返回

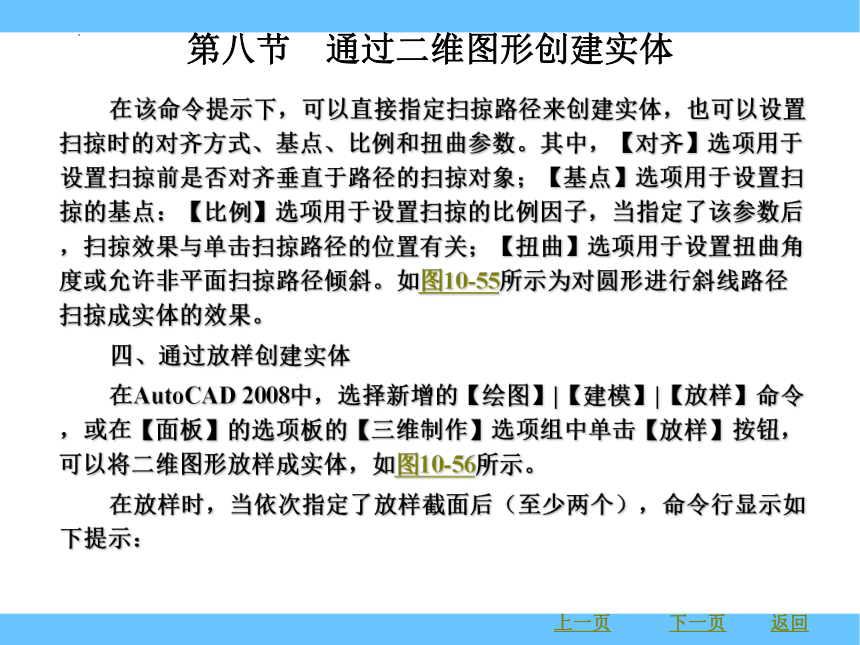

在该命令提示下，可以直接指定扫掠路径来创建实体，也可以设置扫掠时的对齐方式、基点、比例和扭曲参数。其中，【对齐】选项用于设置扫掠前是否对齐垂直于路径的扫掠对象；【基点】选项用于设置扫掠的基点：【比例】选项用于设置扫掠的比例因子，当指定了该参数后，扫掠效果与单击扫掠路径的位置有关；【扭曲】选项用于设置扭曲角度或允许非平面扫掠路径倾斜。如图10-55所示为对圆形进行斜线路径扫掠成实体的效果。
四、通过放样创建实体
在AutoCAD 2008中，选择新增的【绘图】|【建模】|【放样】命令，或在【面板】的选项板的【三维制作】选项组中单击【放样】按钮，可以将二维图形放样成实体，如图10-56所示。
在放样时，当依次指定了放样截面后（至少两个），命令行显示如下提示：
第八节　通过二维图形创建实体
上一页
下一页
返回

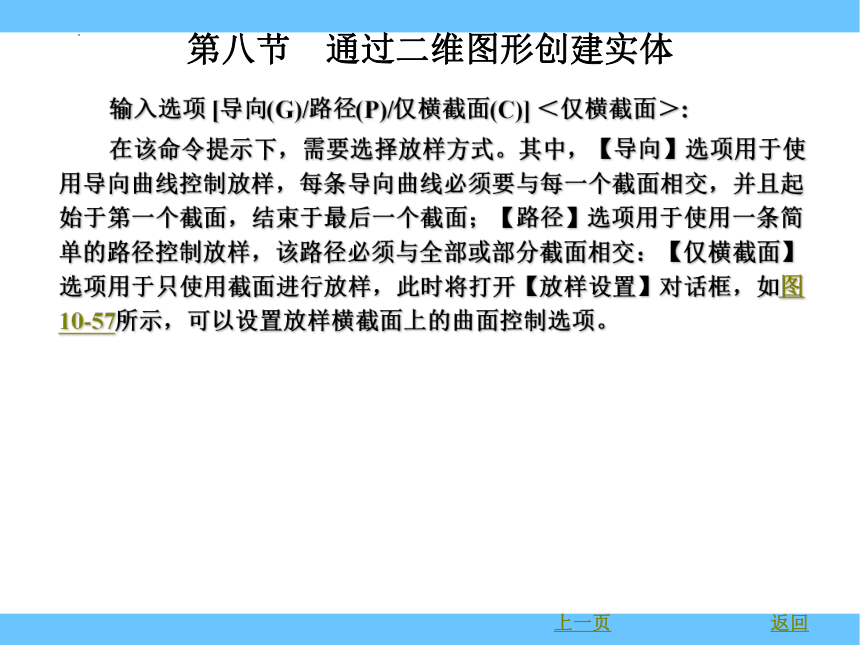

输入选项 [导向(G)/路径(P)/仅横截面(C)] ＜仅横截面＞:
在该命令提示下，需要选择放样方式。其中，【导向】选项用于使用导向曲线控制放样，每条导向曲线必须要与每一个截面相交，并且起始于第一个截面，结束于最后一个截面；【路径】选项用于使用一条简单的路径控制放样，该路径必须与全部或部分截面相交：【仅横截面】选项用于只使用截面进行放样，此时将打开【放样设置】对话框，如图10-57所示，可以设置放样横截面上的曲面控制选项。
第八节　通过二维图形创建实体
上一页
返回
图10-1
返回
图10-2
返回
图10-3
返回
图10-4
返回
图10-5
返回
表10-1
返回
表10-1 直角坐标、柱坐标和球坐标
格式名称 绝对坐标形式 相对坐标形式
（绝对坐标前加@） 举 例
直角坐标 X，Y，Z @X，Y，Z 3，2，5
极坐标 距离＜角度 @距离＜角度 5＜60
柱坐标 XY平面上的距离＜与X轴的
夹角，Z轴上的距离 @XY平面上的距离＜与X轴的夹角，Z轴上的距离 5＜60，6
球坐标 距离＜与X轴的夹角＜
与XY平面的夹角 @距离＜与X轴的夹角＜
与XY平面的夹角 8＜60＜30
图10-6
返回
图10-7
返回
（a）初始坐标系；（b）指定原点后坐标系
图10-8
返回
图10-9
返回
图10-10
返回
图10-11
返回
图10-12
返回
图10-13
返回
图10-14
返回
图10-15
返回
图10-16
返回
图10-17
返回
表10-2
返回
图10-18
返回
图10-19
返回
图10-20
返回
图10-21
返回
图10-22
返回
图10-23
返回
图10-24
返回
图10-25
返回
图10-26
返回
图10-27
返回
图10-28
返回
图10-29
返回
图10-30
返回
图10-31
返回
图10-32
返回
图10-33
返回
图10-34
返回
图10-35
返回
图10-36
返回
图10-37
返回
图10-38
返回
图10-39
返回
图10-40
返回
图10-41
返回
图10-42
返回
图10-43
返回
图10-44
返回
图10-45
返回
图10-46
返回
图10-47
返回
图10-49
返回
图10-50
返回
图10-51
返回
图10-52
返回
图10-53
返回
图10-54
返回
图10-55
返回
图10-56
返回
图10-57
返回
