第三章　砌筑工程

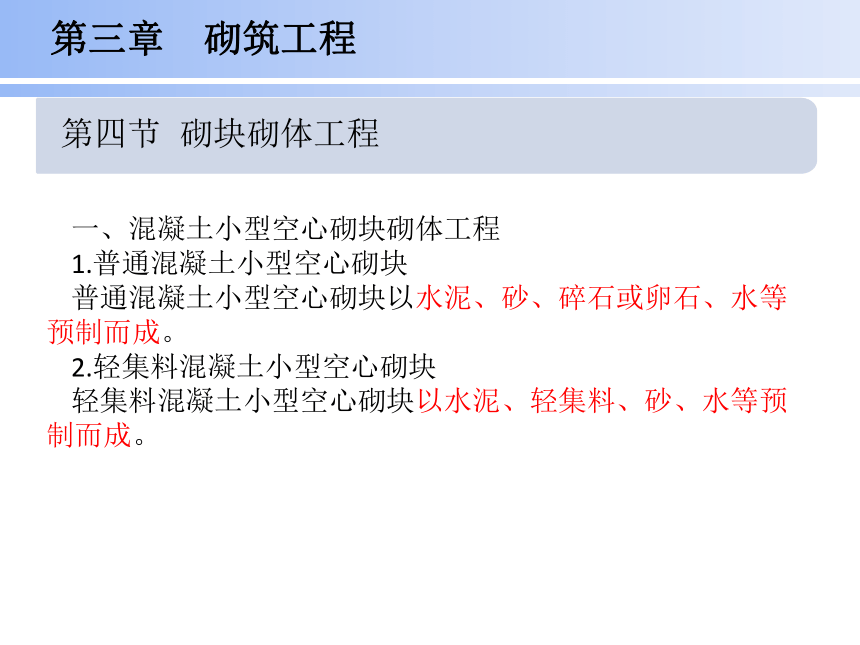

第四节 砌块砌体工程
一、混凝土小型空心砌块砌体工程
1.普通混凝土小型空心砌块
普通混凝土小型空心砌块以水泥、砂、碎石或卵石、水等预制而成。
2.轻集料混凝土小型空心砌块
轻集料混凝土小型空心砌块以水泥、轻集料、砂、水等预制而成。
第三章　砌筑工程

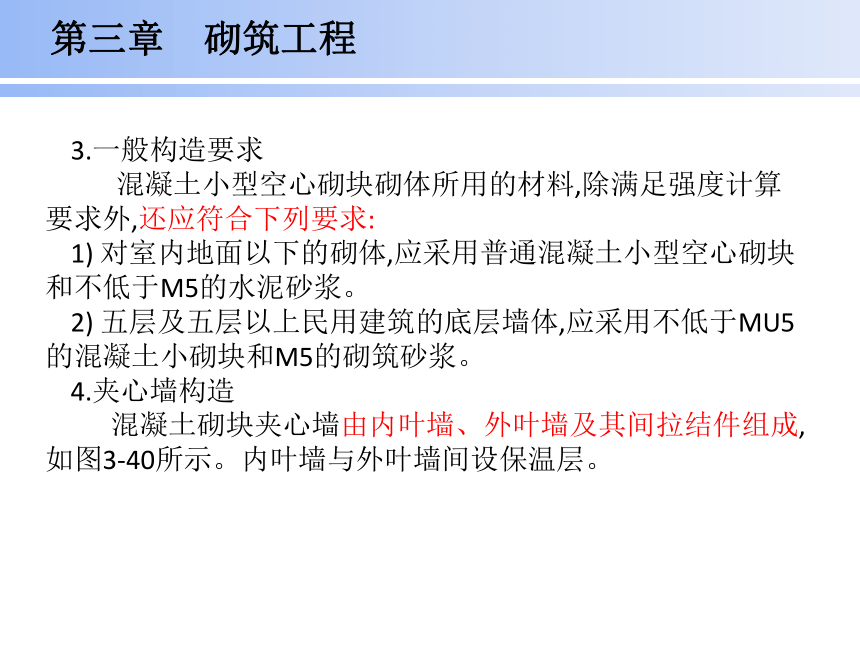

3.一般构造要求
混凝土小型空心砌块砌体所用的材料,除满足强度计算要求外,还应符合下列要求:
1) 对室内地面以下的砌体,应采用普通混凝土小型空心砌块和不低于M5的水泥砂浆。　　　
2) 五层及五层以上民用建筑的底层墙体,应采用不低于MU5的混凝土小砌块和M5的砌筑砂浆。
4.夹心墙构造
混凝土砌块夹心墙由内叶墙、外叶墙及其间拉结件组成,如图3-40所示。内叶墙与外叶墙间设保温层。
第三章　砌筑工程
4.夹心墙构造
混凝土砌块夹心墙由内叶墙、外叶墙及其间拉结件组成,如图3-40所示。内叶墙与外叶墙间设保温层。

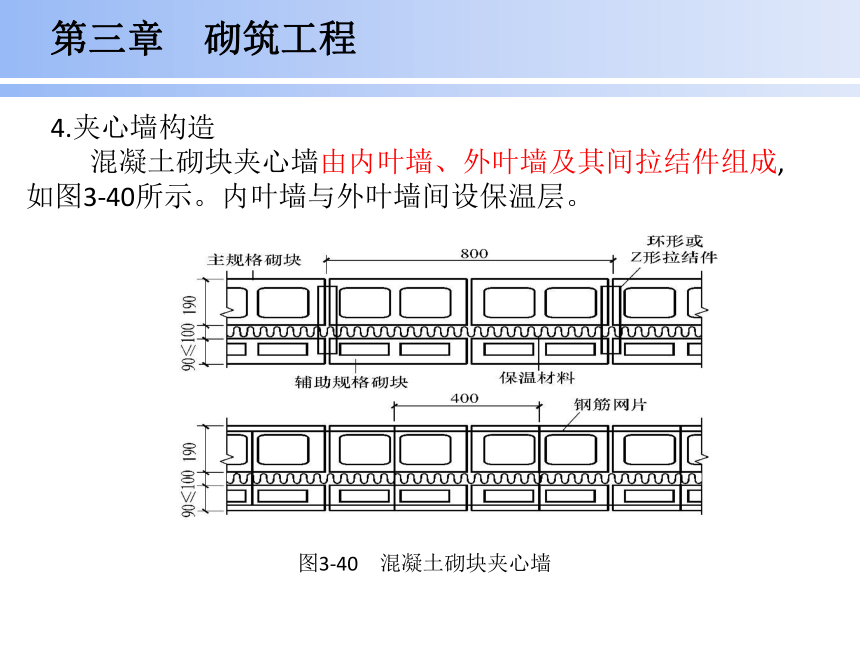

图3-40　混凝土砌块夹心墙
第三章　砌筑工程

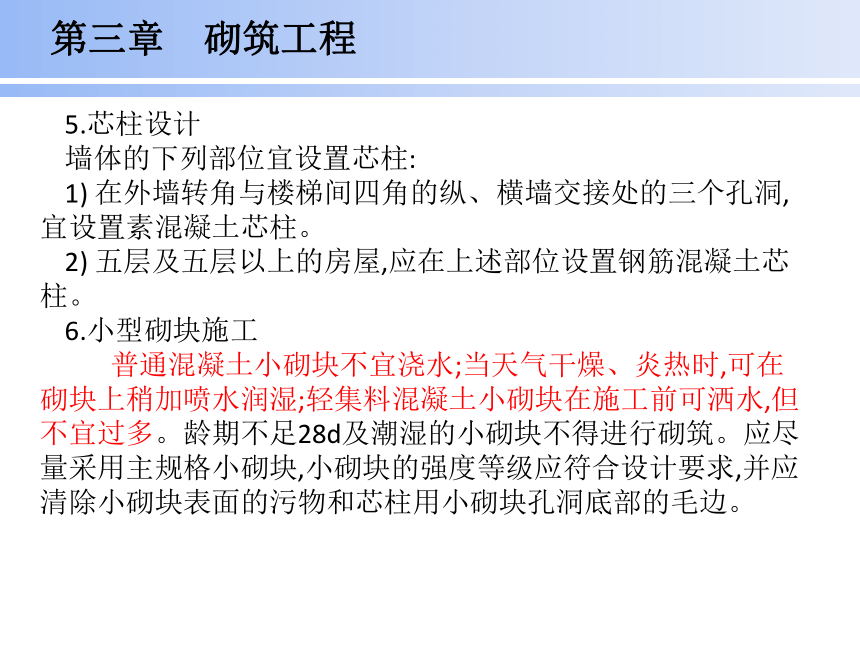

5.芯柱设计
墙体的下列部位宜设置芯柱:
1) 在外墙转角与楼梯间四角的纵、横墙交接处的三个孔洞,宜设置素混凝土芯柱。
2) 五层及五层以上的房屋,应在上述部位设置钢筋混凝土芯柱。
6.小型砌块施工
普通混凝土小砌块不宜浇水;当天气干燥、炎热时,可在砌块上稍加喷水润湿;轻集料混凝土小砌块在施工前可洒水,但不宜过多。龄期不足28d及潮湿的小砌块不得进行砌筑。应尽量采用主规格小砌块,小砌块的强度等级应符合设计要求,并应清除小砌块表面的污物和芯柱用小砌块孔洞底部的毛边。
第三章　砌筑工程

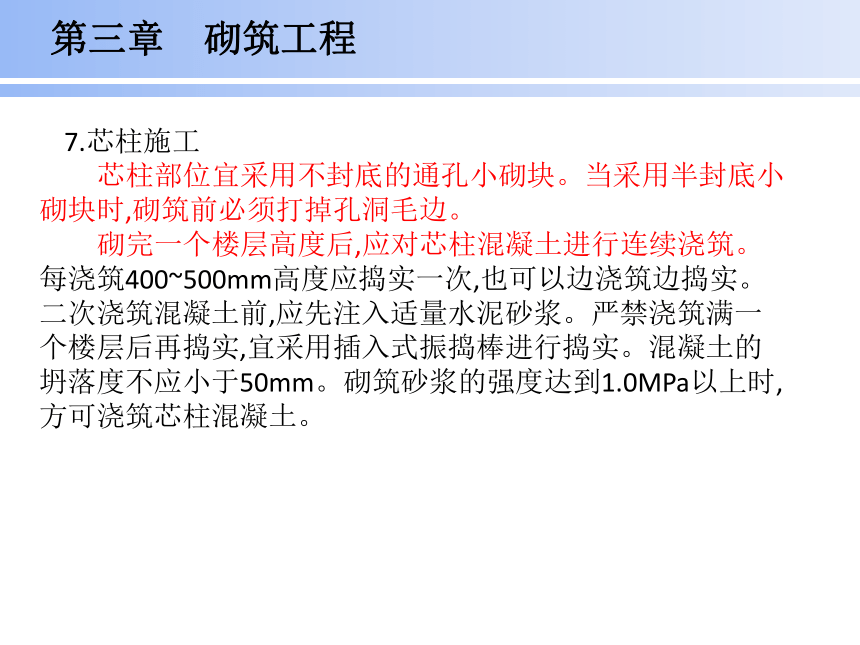

7.芯柱施工
芯柱部位宜采用不封底的通孔小砌块。当采用半封底小砌块时,砌筑前必须打掉孔洞毛边。
砌完一个楼层高度后,应对芯柱混凝土进行连续浇筑。 每浇筑400~500mm高度应捣实一次,也可以边浇筑边捣实。二次浇筑混凝土前,应先注入适量水泥砂浆。严禁浇筑满一个楼层后再捣实,宜采用插入式振捣棒进行捣实。混凝土的坍落度不应小于50mm。砌筑砂浆的强度达到1.0MPa以上时,方可浇筑芯柱混凝土。
第三章　砌筑工程

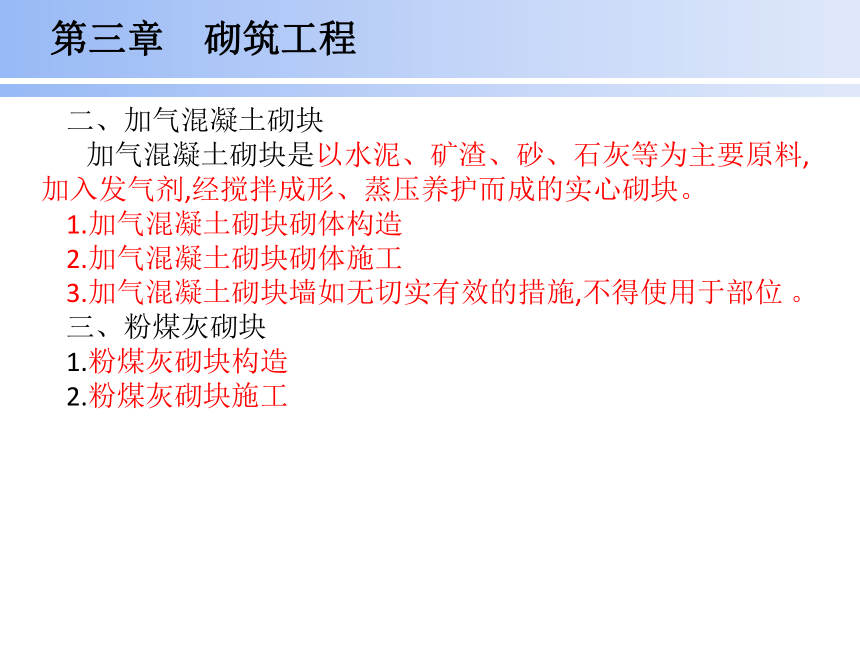

二、加气混凝土砌块
加气混凝土砌块是以水泥、矿渣、砂、石灰等为主要原料,加入发气剂,经搅拌成形、蒸压养护而成的实心砌块。
1.加气混凝土砌块砌体构造
2.加气混凝土砌块砌体施工
3.加气混凝土砌块墙如无切实有效的措施,不得使用于部位 。
三、粉煤灰砌块
1.粉煤灰砌块构造
2.粉煤灰砌块施工
第三章　砌筑工程

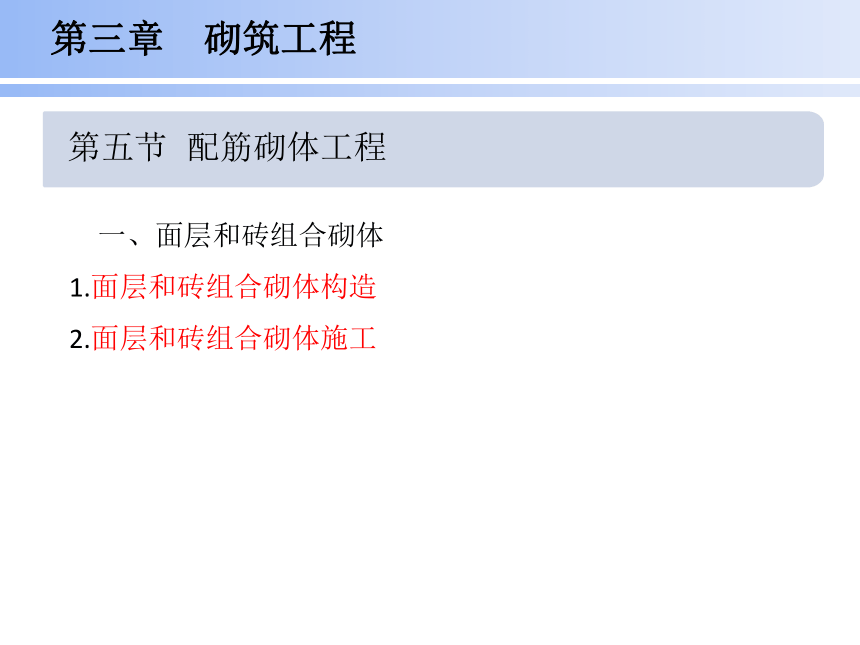

第五节 配筋砌体工程
　一、面层和砖组合砌体
1.面层和砖组合砌体构造
2.面层和砖组合砌体施工
第三章　砌筑工程

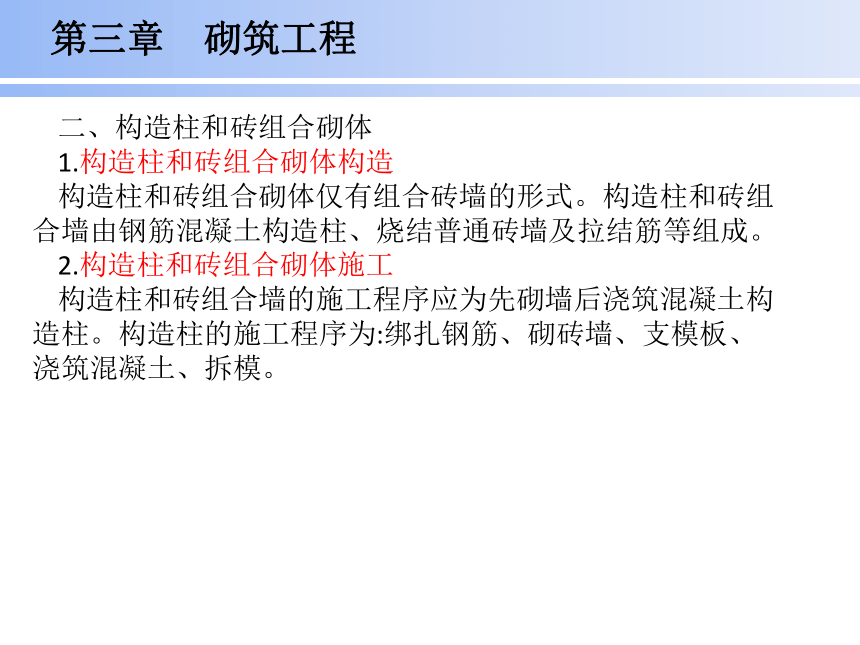

二、构造柱和砖组合砌体
1.构造柱和砖组合砌体构造
构造柱和砖组合砌体仅有组合砖墙的形式。构造柱和砖组合墙由钢筋混凝土构造柱、烧结普通砖墙及拉结筋等组成。
2.构造柱和砖组合砌体施工
构造柱和砖组合墙的施工程序应为先砌墙后浇筑混凝土构造柱。构造柱的施工程序为:绑扎钢筋、砌砖墙、支模板、浇筑混凝土、拆模。
第三章　砌筑工程

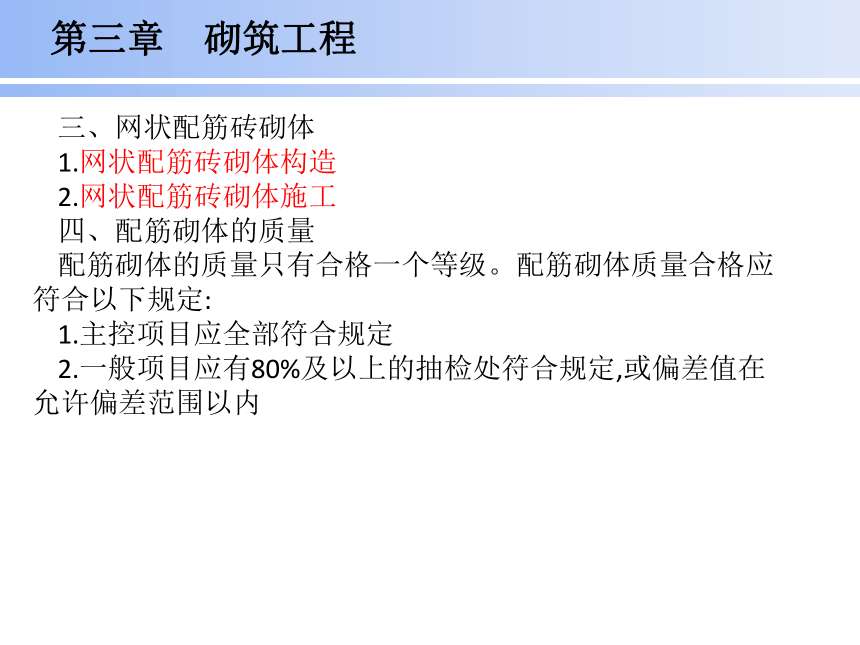

三、网状配筋砖砌体
1.网状配筋砖砌体构造
2.网状配筋砖砌体施工
四、配筋砌体的质量
配筋砌体的质量只有合格一个等级。配筋砌体质量合格应符合以下规定:
1.主控项目应全部符合规定
2.一般项目应有80%及以上的抽检处符合规定,或偏差值在允许偏差范围以内
第三章　砌筑工程
第六节 框架填充墙施工与质量要求
一、轻质砌块填充墙施工
框架填充墙施工是先结构、后填充,施工时不得改变框架结构的传力路线。填充墙主要是在高层建筑框架及框剪结构或钢结构中,用于维护或分隔区间的墙体,要求既要有一定的强度,还要质轻、隔声、隔热等。填充墙的施工除应满足一般砖砌体和各类砌块对技术、质量、工艺标准的要求外,主要应注意以下几方面的问题:
第三章　砌筑工程
1.与结构的连接问题
(1)墙两端与结构
(2) 墙顶与结构件底部
(3) 施工注意事项
2.门窗的连接问题
3.防潮防水的问题
4.单片面积较大的填充墙施工问题
第三章　砌筑工程
　三、填充墙的质量要求
填充墙的质量要求:不得改变框架结构的传力路线,准确设置拉结筋,满足抗震要求;砌体灰缝应横平竖直,全部灰缝均应铺填砂浆;砂浆的强度等级应符合设计要求,砌筑砂浆必须搅拌均匀,随拌随用,并应在其技术性能规定的时间内(一般不大于2.5h)使用完毕,也可采用掺入外加剂等措施延长使用时间,其掺入量应经试验确定;砂浆的稠度宜为80~90mm,分层度不大于10mm,水泥混合砂浆拌合物的堆密度不应小于1800kg/m3。砂浆的粘接性能一般以沿块体竖向抹灰后拿起转动360°不掉砂浆为准。加气混凝土砌块的砌体质量应符合验收规范的规定。
第三章　砌筑工程
第七节 砌体工程安全技术
1) 在操作之前必须检查操作环境是否符合安全要求,道路是否畅通,机具是否完好牢固,安全设施和防护用品是否齐全,经检查符合要求后方可施工。
2) 砌基础时,应检查和经常注意基坑的土质变化情况(有无崩裂现象)。堆放砌筑材料应离开坑边1m以上。当深基坑装设挡土板或支撑时,操作人员应设梯子上下,不得攀跳。运料不得碰撞支撑,也不得踩踏砌体和支撑上下。
第三章　砌筑工程
3) 墙身的砌体高度超过地坪1.2m以上时,应搭设脚手架。在一层以上或高度超过4m时,采用里脚手架必须支搭安全网后方可砌筑,
采用外脚手架应设护身栏杆和挡脚板后方可砌筑。墙身临时施工洞口应该距纵墙500mm以上,预留孔洞的宽度大于300mm时,应设置钢筋混凝土过梁。
4) 脚手架上的堆料量不得超过规定荷载,堆砖高度不得超过3皮侧砖。同一块脚手板上的操作人员不应超过两人。
5) 在楼层(特别是预制板面)施工时,堆放机具、砖块等物品不得超过使用荷载(如超过使用荷载时,必须经过验算采取有效加固措施后,方可进行堆放及施工)。
第三章　砌筑工程
6) 不准站在墙顶上做画线、刮缝及清扫墙面或检查大角垂直等工作。
7) 不准用不稳固的工具或物体在脚手板面垫高操作,更不准在未经过加固的情况下在一层脚手架上随意再叠加一层。
8) 砍砖时应面向内打,防止碎砖跳出伤人。
9) 用于垂直运输的吊笼、滑车、绳索、制动器等,必须满足负荷要求,牢固无损;吊运时不得超载,并应经常检查,发现问题及时修理。
10) 用起重机吊砖要用砖笼;吊砂浆的料斗不能装得过满。吊杆回转范围内不得有人停留,吊件落到架子上时,砌筑人员要暂停操作,并避开一边。
第三章　砌筑工程
11) 砖、石运输车在运输时,两车前后的距离在平道上不小于2m,在坡道上不小于10m。装砖时要先取高处后取低处,防止垛倒砸人。
12) 已砌好的山墙,应临时用联系杆(如擦条等)放置于各跨山墙上,使其联系稳定,或采取其他有效的加固措施。
13) 冬期施工时,脚手板上如有冰霜、积雪,应先清除后才能上架子进行操作。
14) 如遇雨天及每天下班时,要做好防雨措施,以防雨水冲走砂浆,致使砌体倒塌。
15) 在同一垂直面内上下交叉作业时,必须设置安全隔板,下方操作人员必须配戴安全帽。
第三章　砌筑工程
16) 人工垂直往上或往下(深坑)转递砖石时,要搭递砖架子,架子的站人板宽度应不小于600mm。
17) 用锤打石时,应先检查铁锤有无破裂,锤柄是否牢固。打锤要按照石纹走向落锤,锤口要平,落锤要准,同时要看清附近情况有无危险,然后落锤,以免伤人。
18) 不准在墙顶或架上修改石材,以免振动墙体影响质量或石片掉下伤人。
19) 不准徒手移动上墙的料石,以免压破或擦伤手指。
20) 不准勉强在超过胸部以上的墙体上进行砌筑,以免将墙体碰塌或上石时失手掉下造成安全事故。
21) 石块不得往下掷。运石上下时,脚手板要钉装牢固,并钉防滑条及扶手栏杆。
22) 已经就位的砌块,必须立即进行竖缝灌浆;对稳定性较差的窗间墙、独立柱和挑出墙面较多的部位,应加临时稳定支撑,以保证其稳定性。
在台风季节,应及时进行圈梁施工,加盖楼板,或采取其他稳定措施。
23) 在砌块砌体上不宜拉锚缆风绳和吊挂重物,也不宜作为临时设施、支撑的支承点,如果确实需要时,应采取有效的构造措施。
24) 大风、大雨、冰冻等异常气候之后,应检查砌体是否有垂直度的变化,是否产生了裂缝,是否有不均匀下沉等现象。
第三章　砌筑工程
第三章　砌筑工程
复习思考题
1.砌体结构常用的材料有哪些规格与指标 砌筑砂浆有哪些种类,如何配置与使用
2.砌筑砂浆的试块是如何留置和评定的
3.砌筑中墙体的组砌方法哪些 接槎有哪些要求
4.超高超长框填充墙时有什么特殊抗震措施
5.各种砌体结构的施工工艺流程与砌筑要点是什么
6.各种砌体结构在施工中对抗震的构造要求是如何达到的
7.框架填充墙砌筑应该注意什么
8.根据验收规范,砌体结构的施工如何划分验收批,填充墙砌体的主控项目与一般项目有哪些技术要求
第三章　砌筑工程
