(共22张PPT)

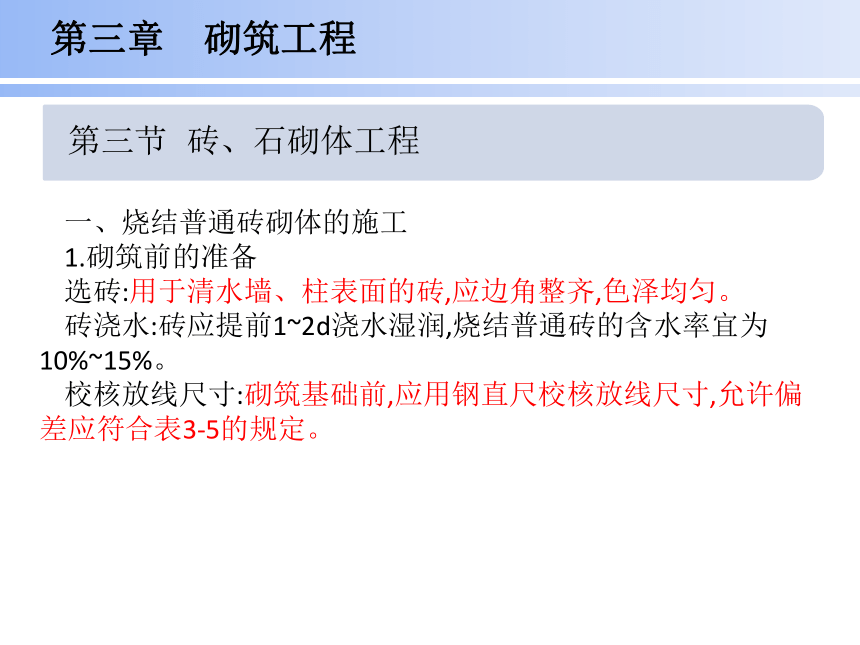

第三章　砌筑工程
第三节 砖、石砌体工程
一、烧结普通砖砌体的施工
1.砌筑前的准备
选砖:用于清水墙、柱表面的砖,应边角整齐,色泽均匀。
砖浇水:砖应提前1~2d浇水湿润,烧结普通砖的含水率宜为10%~15%。
校核放线尺寸:砌筑基础前,应用钢直尺校核放线尺寸,允许偏差应符合表3-5的规定。
第三章　砌筑工程

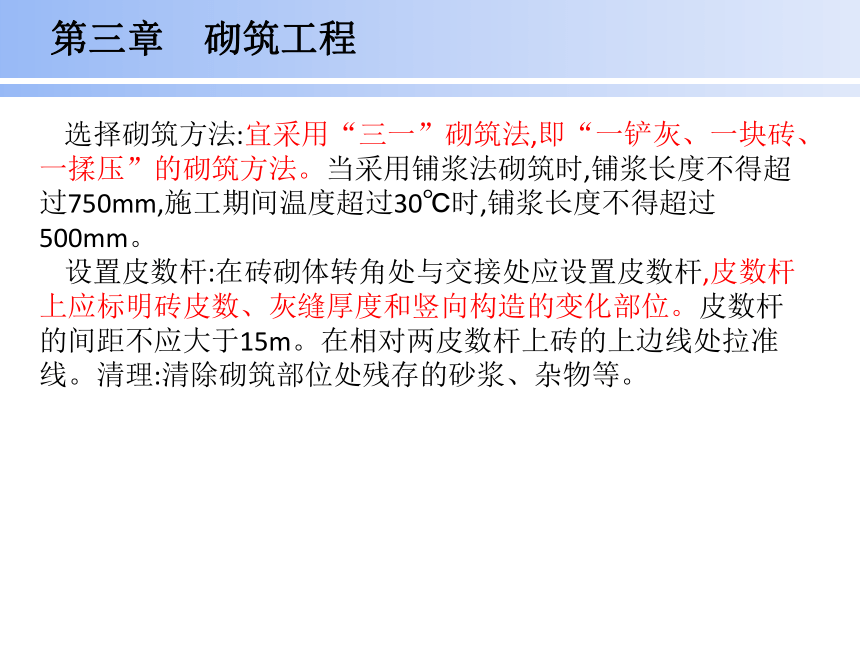

选择砌筑方法:宜采用“三一”砌筑法,即“一铲灰、一块砖、一揉压”的砌筑方法。当采用铺浆法砌筑时,铺浆长度不得超过750mm,施工期间温度超过30℃时,铺浆长度不得超过500mm。
设置皮数杆:在砖砌体转角处与交接处应设置皮数杆,皮数杆上应标明砖皮数、灰缝厚度和竖向构造的变化部位。皮数杆的间距不应大于15m。在相对两皮数杆上砖的上边线处拉准线。清理:清除砌筑部位处残存的砂浆、杂物等。
第三章　砌筑工程

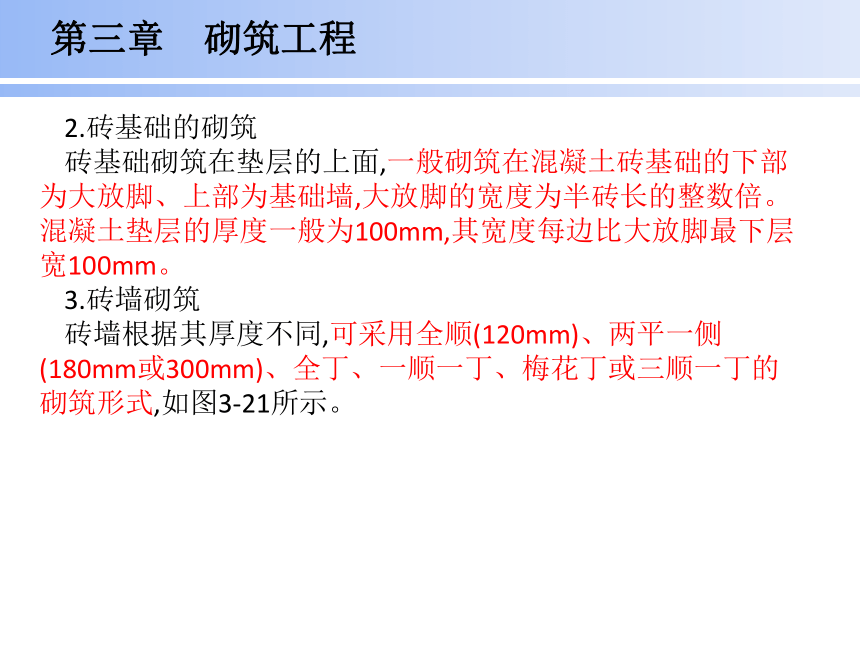

2.砖基础的砌筑
砖基础砌筑在垫层的上面,一般砌筑在混凝土砖基础的下部为大放脚、上部为基础墙,大放脚的宽度为半砖长的整数倍。混凝土垫层的厚度一般为100mm,其宽度每边比大放脚最下层宽100mm。
3.砖墙砌筑
砖墙根据其厚度不同,可采用全顺(120mm)、两平一侧(180mm或300mm)、全丁、一顺一丁、梅花丁或三顺一丁的砌筑形式,如图3-21所示。
第三章　砌筑工程

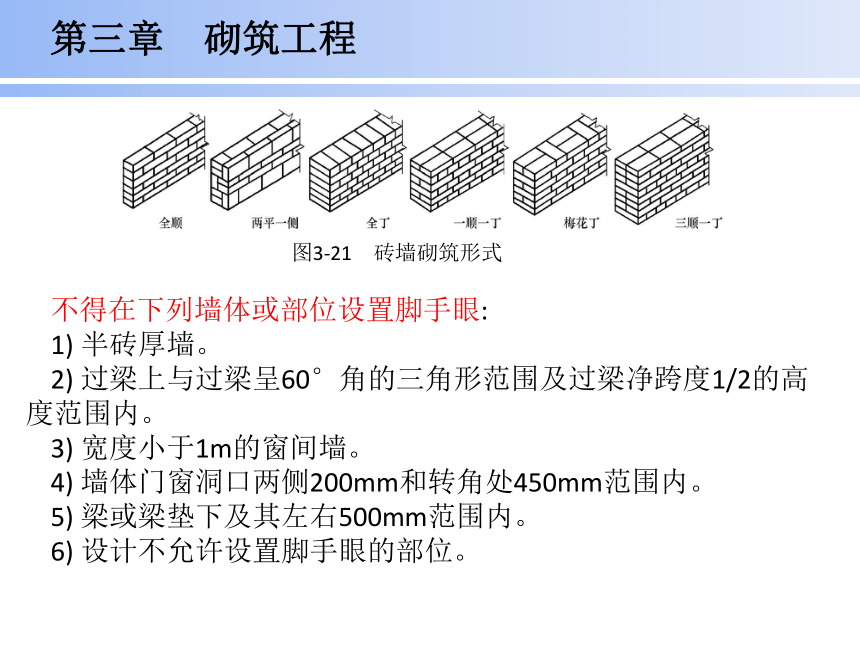

图3-21　砖墙砌筑形式
不得在下列墙体或部位设置脚手眼:
1) 半砖厚墙。
2) 过梁上与过梁呈60°角的三角形范围及过梁净跨度1/2的高度范围内。
3) 宽度小于1m的窗间墙。
4) 墙体门窗洞口两侧200mm和转角处450mm范围内。
5) 梁或梁垫下及其左右500mm范围内。
6) 设计不允许设置脚手眼的部位。
第三章　砌筑工程

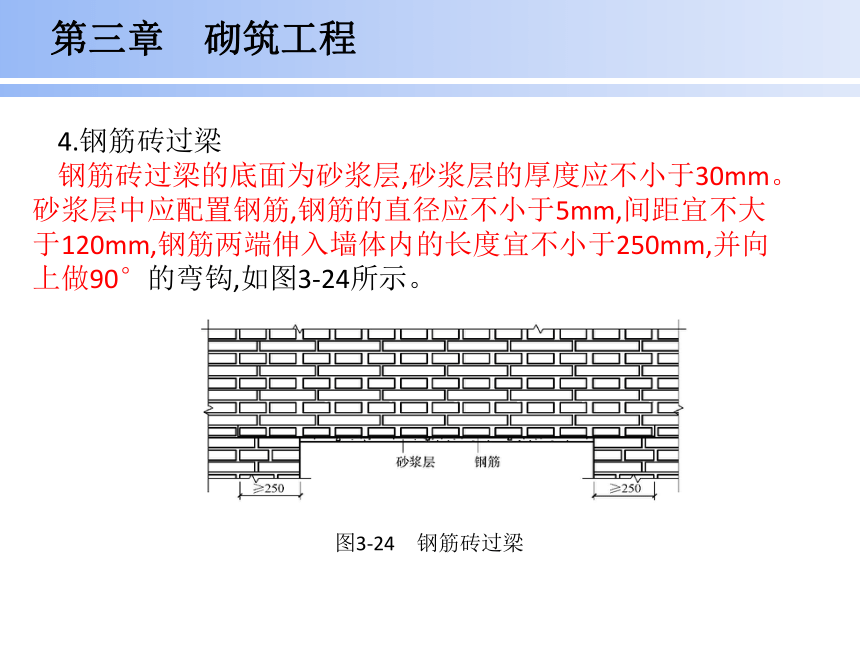

4.钢筋砖过梁
钢筋砖过梁的底面为砂浆层,砂浆层的厚度应不小于30mm。砂浆层中应配置钢筋,钢筋的直径应不小于5mm,间距宜不大于120mm,钢筋两端伸入墙体内的长度宜不小于250mm,并向上做90°的弯钩,如图3-24所示。
图3-24　钢筋砖过梁
第三章　砌筑工程

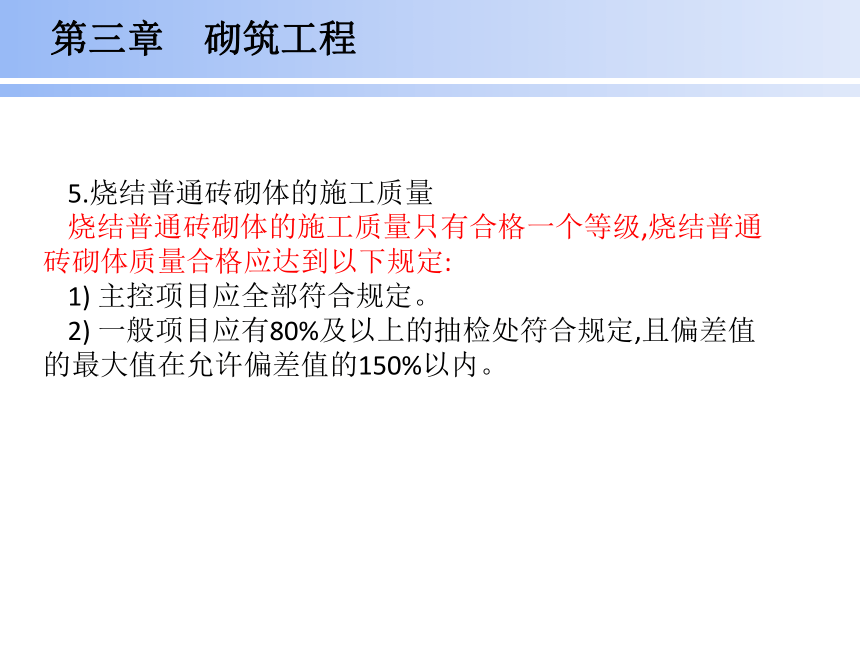

5.烧结普通砖砌体的施工质量
烧结普通砖砌体的施工质量只有合格一个等级,烧结普通砖砌体质量合格应达到以下规定:
1) 主控项目应全部符合规定。
2) 一般项目应有80%及以上的抽检处符合规定,且偏差值的最大值在允许偏差值的150%以内。
第三章　砌筑工程

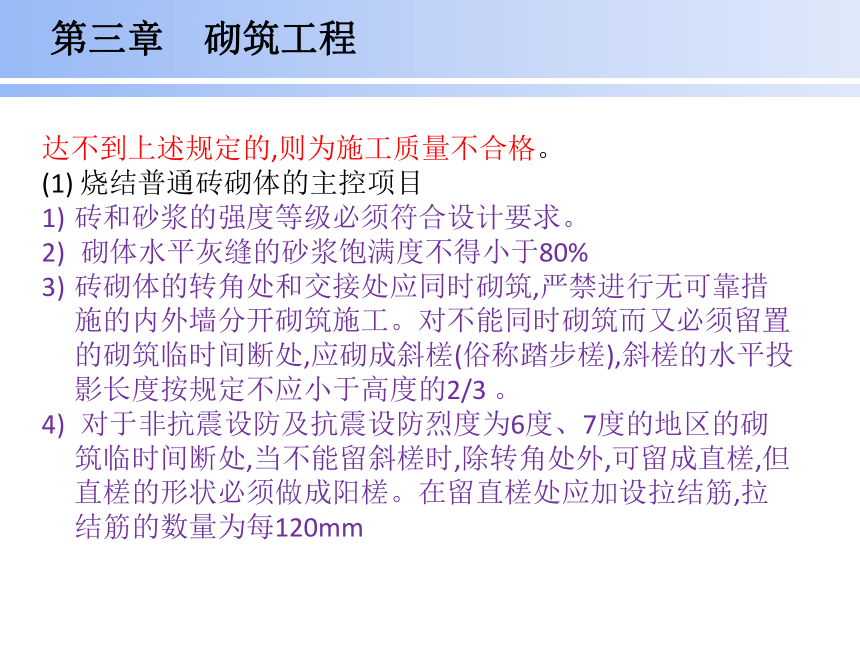

达不到上述规定的,则为施工质量不合格。
(1) 烧结普通砖砌体的主控项目
砖和砂浆的强度等级必须符合设计要求。
砌体水平灰缝的砂浆饱满度不得小于80%
砖砌体的转角处和交接处应同时砌筑,严禁进行无可靠措施的内外墙分开砌筑施工。对不能同时砌筑而又必须留置的砌筑临时间断处,应砌成斜槎(俗称踏步槎),斜槎的水平投影长度按规定不应小于高度的2/3 。
对于非抗震设防及抗震设防烈度为6度、7度的地区的砌筑临时间断处,当不能留斜槎时,除转角处外,可留成直槎,但直槎的形状必须做成阳槎。在留直槎处应加设拉结筋,拉结筋的数量为每120mm
第三章　砌筑工程

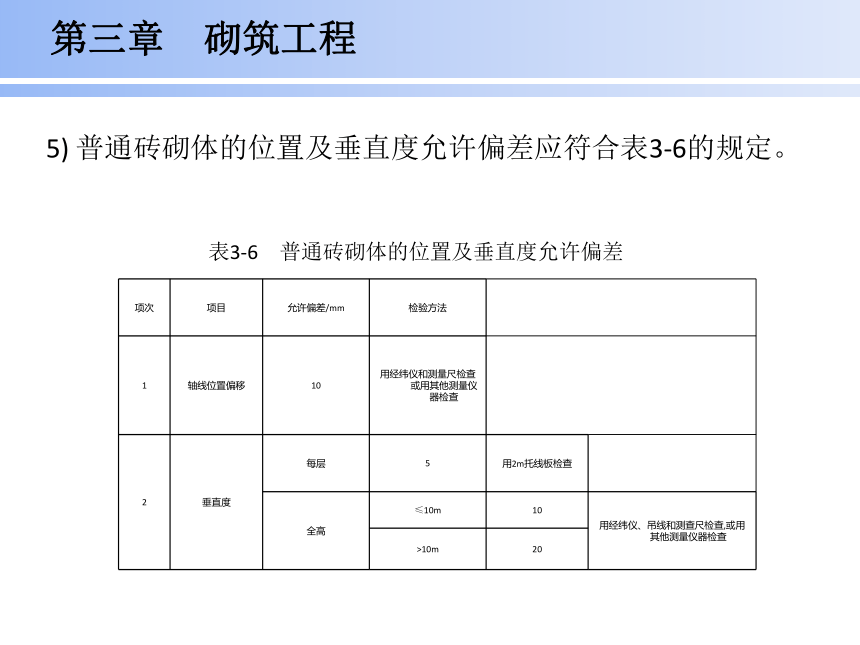

5) 普通砖砌体的位置及垂直度允许偏差应符合表3-6的规定。
项次 项目 允许偏差/mm 检验方法
1 轴线位置偏移 10 用经纬仪和测量尺检查或用其他测量仪器检查
2 垂直度 每层 5 用2m托线板检查
全高 ≤10m 10 用经纬仪、吊线和测查尺检查,或用其他测量仪器检查
>10m 20
表3-6　普通砖砌体的位置及垂直度允许偏差
第三章　砌筑工程

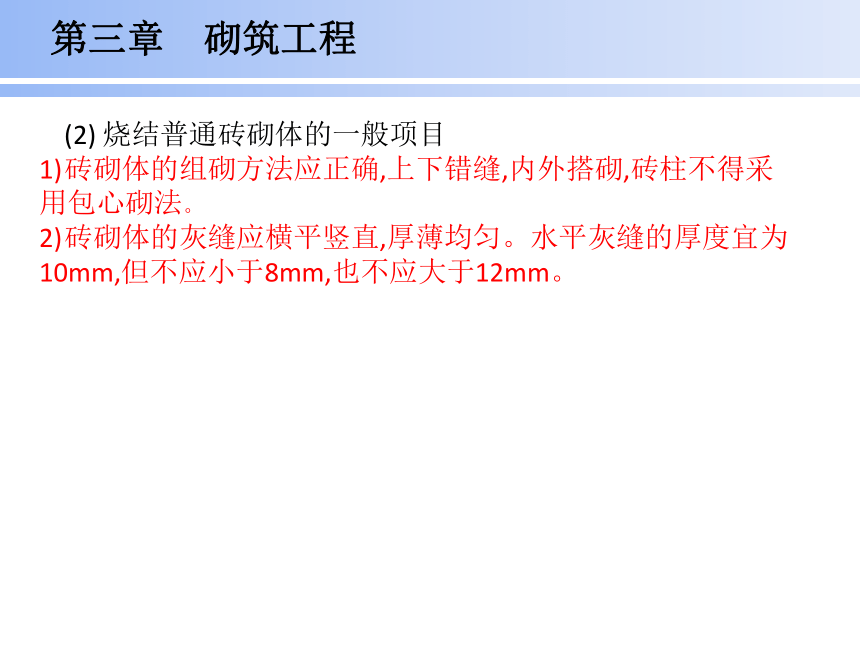

(2) 烧结普通砖砌体的一般项目
砖砌体的组砌方法应正确,上下错缝,内外搭砌,砖柱不得采用包心砌法。
砖砌体的灰缝应横平竖直,厚薄均匀。水平灰缝的厚度宜为10mm,但不应小于8mm,也不应大于12mm。
第三章　砌筑工程
3) 普通砖砌体的一般尺寸允许偏差应符合表3-7的规定。
项次 项目 允许偏差 /mm 检验方法 抽检数量
1 基础顶面和楼面标高 ±15 　用水平仪和尺检查 　不应少于5处
2 表面平整度 清水墙、柱 5 　用2m靠尺和楔形塞尺联合检查 　有代表性自然间10%,但不应少于3间,每间不应少于两处
混水墙、柱 8
3 门窗洞口的高、宽 (后塞口) ±5 　用尺检查 　检验批洞口的10%,且不应少于5处
4 外墙上下窗口偏移 20 　以底层窗口为准,用经纬仪或吊线检查 　检验批的10%,且不应少于5处
5 水平灰缝 平直度 清水墙 7 　拉10m线和用尺检查 　有代表性自然间10%,但不应少于3间,每间不应少于两处
混水墙 10
6 清水墙游丁走缝 20 　吊线和用尺检查,以每层第一皮砖为准 　有代表性自然间10%,但不应少于3间,每间不应少于两处
表3-7　普通砖砌体的一般尺寸允许偏差
第三章　砌筑工程
二、烧结多孔砖砌体的施工
1.多孔砖墙
砌筑清水墙的多孔砖,应边角整齐、色泽均匀。
在常温状态下,多孔砖应提前1~2d浇水湿润。砌筑时砖的含水率宜控制在10%~15%之间。
对有抗震设防要求的地区的多孔砖墙,应采用“三一”砌砖法砌筑;对非抗震设防地区的多孔砖墙,可采用铺浆法砌筑,铺浆长度不得超过750mm,当施工期间最高温度高于30℃时,铺浆长度不得超过500mm。
第三章　砌筑工程
2.砌体的细部做法
(1) 门窗洞口　门窗洞口的检查指标主要是高度与宽度的误差。而标高位置则是必须得到保证的内容,特别是上口标高一定要准确,检查时通常按墙面正50线为参照点确定其高度方向的误差值,因而施工时一定要注意。门洞口的控制与楼板面标高和过梁标高均有关,楼面标高因施工误差的原因会出现一些问题。
第三章　砌筑工程
(2) 管线槽的砌筑　砌体施工中,在墙内预埋水管与电线管是常见的现象。为保证砌体有良好的结构性,应在承重较大的墙体部位采用合理的砌筑方法,以确保结构安全,通常采用下列处理方法:
水平管道
2) 单根PVC(直径20mm以内)管道:
3) 竖向暗装管道
(3) 窗台的砌筑
第三章　砌筑工程
3.多孔砖砌体质量
多孔砖砌体的质量只有合格一个等级。
多孔砖砌体的质量合格标准及主控项目、一般项目的规定与烧结普通砖砌体基本相同,不同之处在以下几方面:
1) 主控项目的第1)条,抽检数量按5万块多孔砖为一验收批。
2) 主控项目的第4)条取消。
3) 一般项目的第3)条,在普通砖砌体的一般尺寸允许偏差表中增加“水平灰缝的厚度(10皮砖累计数)”项目,允许偏差为±8mm。检验方法:与皮数杆进行比较,用尺检查。
第三章　砌筑工程
三、烧结空心砖砌体的施工
1.空心砖墙
砌筑空心砖墙时,应提前1~2d浇水湿润。砌筑时,砖的含水率宜为10%~15%。
空心砖墙应侧砌,其孔洞呈水平方向,上下皮垂直灰缝应相互错开1/2砖长。空心砖墙的底部宜砌3皮烧结普通砖,如图3-31所示。
空心砖墙与烧结普通砖的交接处,应以普通砖墙引出不小于240mm长与空心砖墙相接,并每隔2皮空心砖高在交接处的水平灰缝中设置26钢筋作为拉结筋。拉结筋在空心砖墙中的长度应不小于空心砖长加240mm,如图3-32所示。
第三章　砌筑工程
图3-32
图3-31
第三章　砌筑工程
四、毛石砌体
砌筑毛石基础的第一皮石块应坐浆,并将石块的大面向下。毛石基础的转角处与交接处应用较大的平毛石砌筑。
毛石基础的扩大部分如做成阶梯形,上级阶梯的石块应至少压砌下级阶梯石块的1/2,相邻阶梯的毛石应相互错缝搭砌,如图3-33所示。
毛石基础必须设置拉结石,拉结石应均匀分布,且在毛石基础同皮内每隔2m左右设置一块。拉结石的长度:如基础宽度小于或等于400mm,应与基础宽度相等;如基础宽度大于400mm,可用两块拉结石内外搭接,搭接长度不应小于150mm,且其中一块拉结石的长度不应小于基础宽度的2/3。
第三章　砌筑工程
五、料石砌体
1.料石砌体砌筑施工要点
料石砌体应采用铺浆法砌筑,料石应放置平稳,砂浆必须饱满。砂浆的铺设厚度应略高于规定灰缝厚度,其高出厚度:细料石砌体宜为3~5mm;粗料石砌体和毛料石砌体宜为6~8mm。料石砌体的灰缝厚度:细料石砌体不宜大于5mm;粗料石砌体和毛料石砌体不宜大于20mm。
料石砌体的水平灰缝和竖向灰缝的砂浆饱满度均应大于80%。
料石砌体上下皮料石的竖向灰缝应相互错开,错开长度应不小于料石宽度的1/2。
第三章　砌筑工程
2.料石基础
料石基础的第一皮料石应坐浆丁砌,以上各层料石可按一顺一丁进行砌筑。阶梯形料石基础,上级阶梯的料石至少压砌下级阶梯料石的1/3,如图3-34所示。
图3-34　阶梯形料石基础
第三章　砌筑工程
3.料石墙
料石墙的厚度等于一块料石宽度时,可采用全顺砌筑形式;料石墙的厚度等于两块料石宽度时,可采用两顺一丁或丁顺组砌的砌筑形式,如图3-35所示。两顺一丁是两皮顺石与一皮丁石相间。丁顺组砌是同皮内顺石与丁石相间,可一块顺石与丁石相间或两块顺石与一块丁石相间。
在料石和毛石或砖的组合墙中,料石砌体和毛石砌体或砖砌体应同时砌筑,并每隔2~3皮料石层用丁砌层与毛石砌体或砖砌体拉结砌合。丁砌料石的长度宜与组合墙厚度相同,如图3-36所示。
第三章　砌筑工程
图3-35
图3-36
第三章　砌筑工程
六、石挡土墙
石挡土墙可采用毛石或料石砌筑。砌筑毛石挡土墙应符合下列规定(图3-37):
1) 每砌3~4皮毛石为一个分层高度,每个分层高度应找平一次。
2) 外露面的灰缝厚度不得大于40mm,两个分层高度间分层处的错缝不得小于80mm。
图3-37　毛石挡土墙立面
