第三章　砌筑工程
传动系
转向系
第一节 砌体工程的基本知识

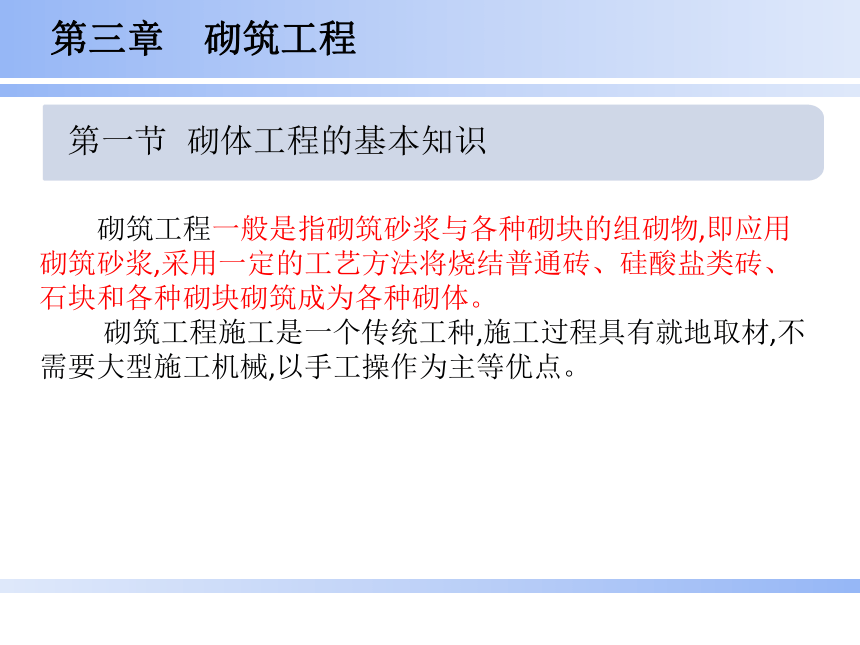

砌筑工程一般是指砌筑砂浆与各种砌块的组砌物,即应用砌筑砂浆,采用一定的工艺方法将烧结普通砖、硅酸盐类砖、石块和各种砌块砌筑成为各种砌体。
砌筑工程施工是一个传统工种,施工过程具有就地取材,不需要大型施工机械,以手工操作为主等优点。
第三章　砌筑工程
传动系
转向系
第一节 砌体工程的基本知识

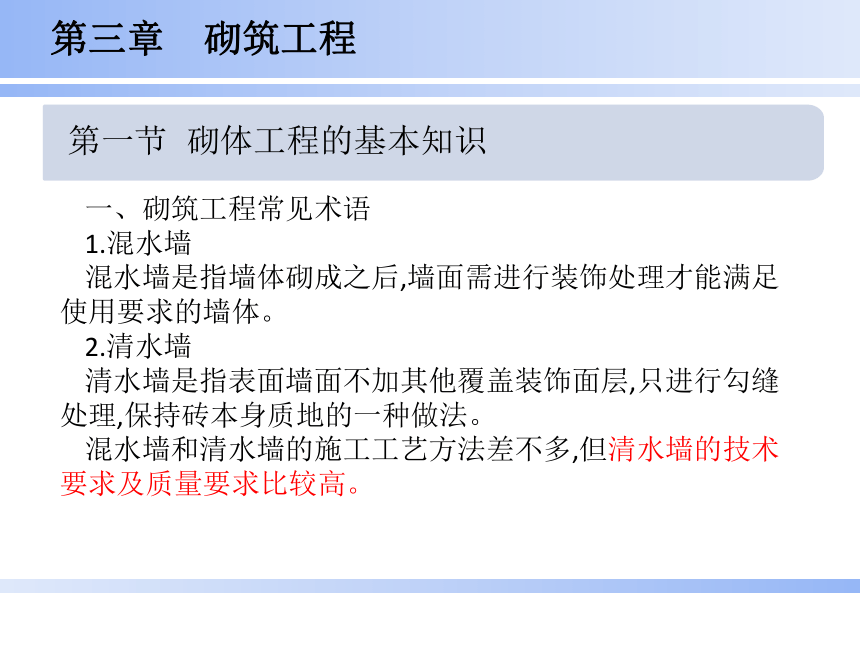

一、砌筑工程常见术语
1.混水墙
混水墙是指墙体砌成之后,墙面需进行装饰处理才能满足使用要求的墙体。
2.清水墙
清水墙是指表面墙面不加其他覆盖装饰面层,只进行勾缝处理,保持砖本身质地的一种做法。
混水墙和清水墙的施工工艺方法差不多,但清水墙的技术要求及质量要求比较高。
第三章　砌筑工程

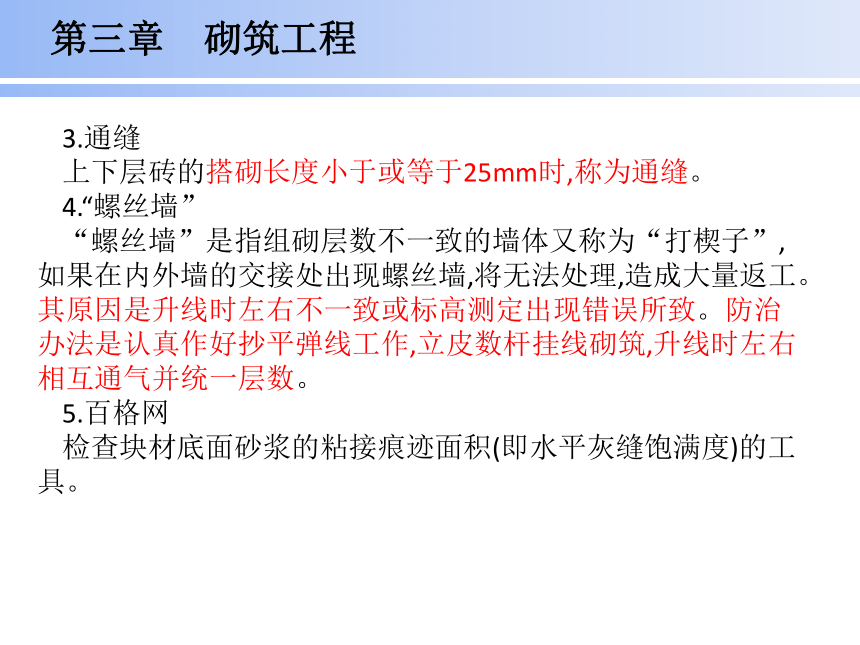

3.通缝
上下层砖的搭砌长度小于或等于25mm时,称为通缝。
4.“螺丝墙”
“螺丝墙”是指组砌层数不一致的墙体又称为“打楔子”,如果在内外墙的交接处出现螺丝墙,将无法处理,造成大量返工。其原因是升线时左右不一致或标高测定出现错误所致。防治办法是认真作好抄平弹线工作,立皮数杆挂线砌筑,升线时左右相互通气并统一层数。
5.百格网
检查块材底面砂浆的粘接痕迹面积(即水平灰缝饱满度)的工具。
第三章　砌筑工程

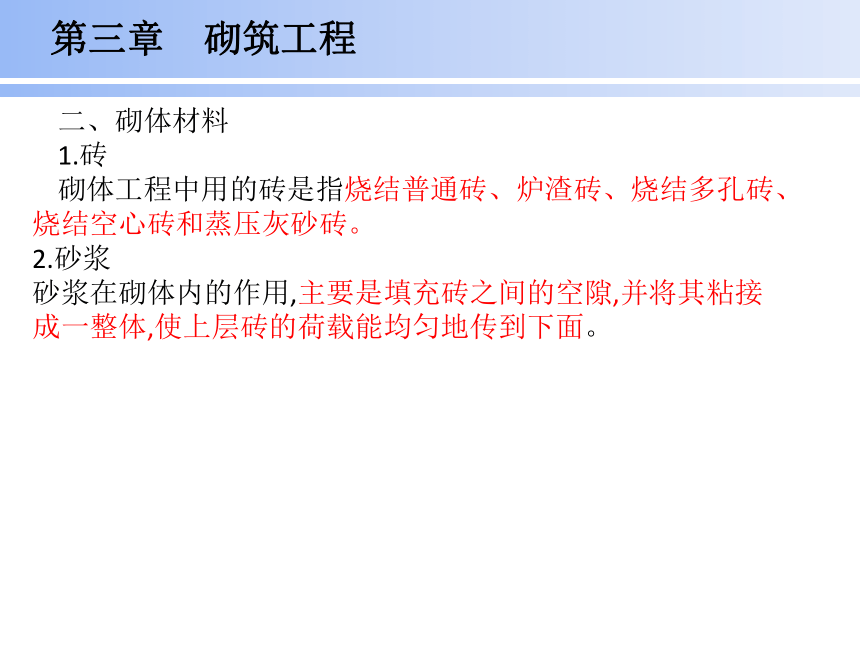

二、砌体材料
1.砖
砌体工程中用的砖是指烧结普通砖、炉渣砖、烧结多孔砖、烧结空心砖和蒸压灰砂砖。
2.砂浆
砂浆在砌体内的作用,主要是填充砖之间的空隙,并将其粘接成一整体,使上层砖的荷载能均匀地传到下面。
第三章　砌筑工程

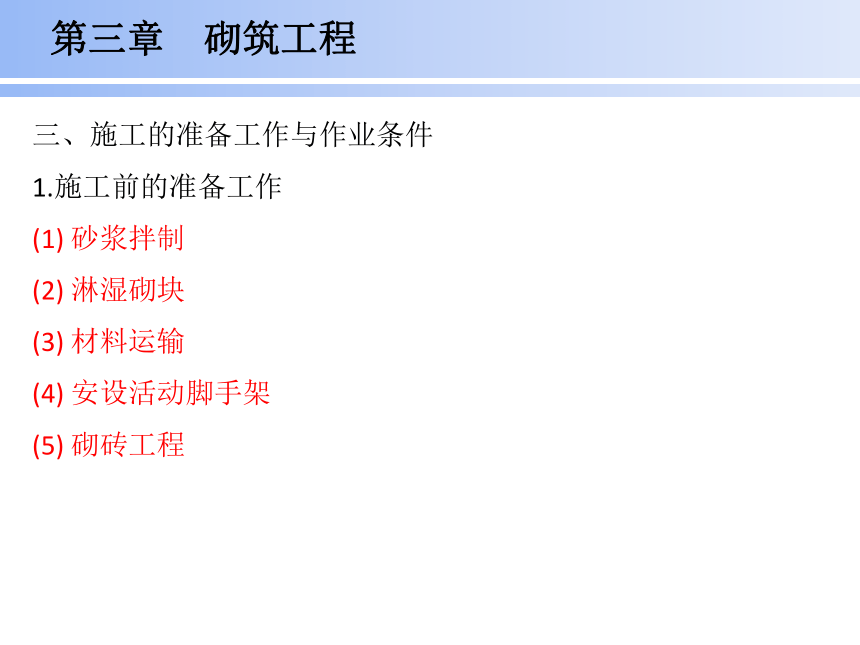

三、施工的准备工作与作业条件
1.施工前的准备工作
(1) 砂浆拌制
(2) 淋湿砌块
(3) 材料运输
(4) 安设活动脚手架
(5) 砌砖工程
第三章　砌筑工程
2.作业条件
1) 基础在砌砖前,基糟或基础垫层施工均已完成,并办理好工程隐蔽验收手续。
2) 首层砖墙、柱在砌筑前,地基与基础工程均已完成,并办理好工程隐蔽验收手续。
3) 砖砌烟囱在砌筑前,基础工程已完成,并办理好工程隐蔽验收手续。
4) 首层砖墙、柱在砌筑前,应完成室外回填土及室内地面垫层施工,安装好所有沟、井盖板,并按设计要求及标高完成水泥砂浆防潮层的施工。
第三章　砌筑工程

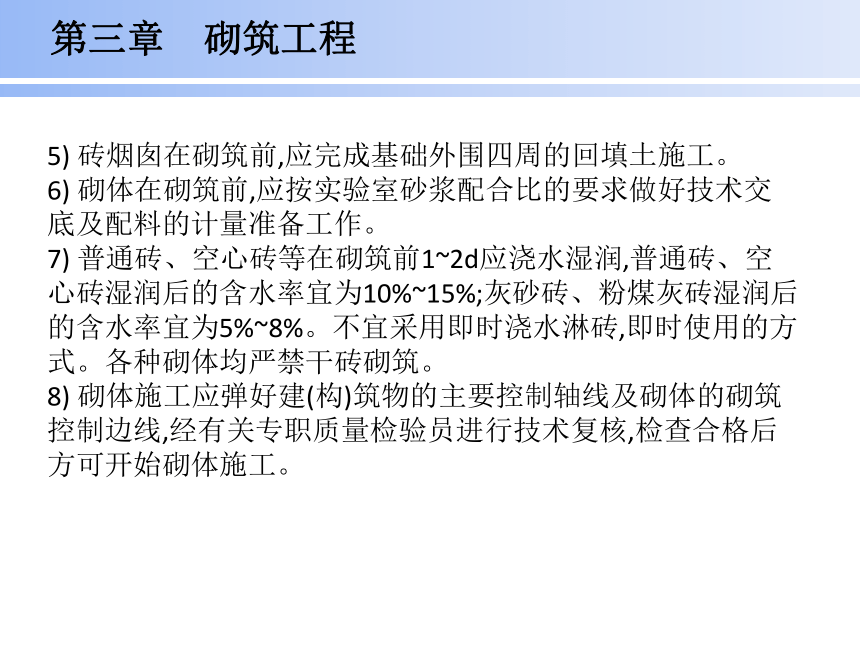

5) 砖烟囱在砌筑前,应完成基础外围四周的回填土施工。
6) 砌体在砌筑前,应按实验室砂浆配合比的要求做好技术交底及配料的计量准备工作。
7) 普通砖、空心砖等在砌筑前1~2d应浇水湿润,普通砖、空心砖湿润后的含水率宜为10%~15%;灰砂砖、粉煤灰砖湿润后的含水率宜为5%~8%。不宜采用即时浇水淋砖,即时使用的方式。各种砌体均严禁干砖砌筑。
8) 砌体施工应弹好建(构)筑物的主要控制轴线及砌体的砌筑控制边线,经有关专职质量检验员进行技术复核,检查合格后方可开始砌体施工。
第三章　砌筑工程
9) 楼层砖墙、柱在砌筑前,外脚手架必须按施工安全要求搭设完成,并经检查验收符合安全及使用要求。
10) 砌体施工应设置皮数杆,并根据设计要求、砖块规格和灰缝厚度在皮数杆上标明皮数及竖向构造的变化部位。
11) 根据皮数杆最下面一层砖的标高,可用拉线或水准仪进行抄平检查,如砌筑第一皮砖的水平灰缝厚度超过20mm时,应先用细石混凝土找平,严禁在砌筑砂浆中掺填碎砖或用砂浆找平,更不允许采用两侧砌砖、中间填心找平的方法。
12) 小型砌块在砌筑前2d,应将预砌小型砌块墙与原结构相接处浇水湿润,确保砌体粘接。
第三章　砌筑工程
3.烧结普通砖的基本工艺流程与方法要点
(1) 抄平　砌砖墙前,先在基础面或楼面上按标准的水准点定出各层标高,厚度在不大于20mm时用1∶3水泥砂浆找平;厚度在大于20mm时一般用C15细石混凝土找平。
(2) 放线　建(构)筑物的底层墙身可按龙门板上的轴线钉进行定位,将墙身中心轴线放到基础面上,根据控制轴线弹出纵、横墙身中心线与边线,定出门洞口位置。利用预先引测在外墙面上的复核墙身中心轴线,借助于经纬仪把墙身中心轴线引测到楼层上去;或用线锤挂对准外墙面上的墙身中心轴线,从而向上引测(图3-2)。根据标高控制点测出水平标高,为竖向尺寸控制确定基准。
第三章　砌筑工程
(3) 摆砖样　按选定的组砌方法在墙基顶面的放线位置试摆砖样(生摆,即不铺灰),尽量使门窗垛符合砖的模数,偏差不大时可通过竖缝进行调整,以减小砍砖数量,并保证砖及砖缝排列整齐、均匀,以提高砌砖效率。
图3-2　龙门板
第三章　砌筑工程
(4) 立皮数杆(图3-3)　要求砌体的灰缝大小应均匀,一般为10mm,不大于12mm,不小于8mm。皮数杆上画有每皮砖和灰缝的厚度,以及门窗洞、过梁、楼板底面等的标高。皮数杆立于墙的转角处,其基准标高用水准仪进行校正。如墙的长度很长,可每隔10~15m就支立一根皮数杆。
(5) 铺灰砌砖　常用的有“三一”砌砖法和铺浆法。“三一”砌砖法的操作要点是“一铲灰、一块砖、一挤揉”,并随手将挤出的砂浆刮去,操作时砖块要放平、跟线。
第三章　砌筑工程
第二节 脚手架工程
脚手架是为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。
模板支架是用于支撑模板的、采用脚手架材料搭设的架子。
第三章　砌筑工程
1.脚手架的类型
按搭设位置,脚手架可分为外脚手架和里脚手架两大类;按搭设和支撑的方式可分为多立杆式、门式、桥式、悬挂式、爬升式等。
脚手架可用木、竹和钢管等材料制成。
脚手架应满足以下基本要求:宽度(或面积)、步距高度、与墙身距离等能满足工人操作、材料堆放和运输需要;有足够的强度、刚度和稳定性;构造简单、装拆和搬运方便,能够多次周转使用;因地制宜,就地取材,经济合理等。
第三章　砌筑工程
(1) 外脚手架　外脚手架是沿建筑物外围周边搭设的一种脚手架,用于外墙砌筑和外墙装饰。常用的有多立杆式脚手架、门式脚手架等。
多立杆式脚手架。多立杆式脚手架按所用材料分为木脚手架、竹脚手架和钢管脚手架。多立杆式脚手架的主要构件有立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑、抛撑、连墙件等。
2) 门式脚手架。门式脚手架又称为多功能门形脚手架,是目前国际上应用较为普遍的脚手架之一。门式脚手架有多种用途,除可用于搭设外脚手架外,还可用于搭设里脚手架、施工操作平台和用于模板支架等。
第三章　砌筑工程
门式脚手架的主要构件是门架(图3-10),门架由立杆、横杆及加强杆焊接组成。门式脚手架的基本单元(图3-11)由门架、交叉支撑、水平梁架或挂扣式脚手板构成。按照设计要求将门式脚手架的基本单元进行组合,在设计指定的位置上安装水平加固杆、剪刀撑、扫地杆、封口杆、托座、底座及垫板等,并按要求设置连墙杆与建(构)筑物相连,即构成完整的门式脚手架体系,如图3-12所示。
第三章　砌筑工程
图3-10　门架
1—立杆　2—立杆加强杆　3—横杆
4—横杆加强杆　5—锁销
图3-11　门式脚手架的基本单元
1—门架　2—螺旋基脚　3—交叉支撑　4—连
接撑　5—水平梁架　6—锁壁　7—垫板
第三章　砌筑工程
图3-12　门式脚手架
1—门架　2—交叉支撑　3—脚手板　4—连接棒　5—锁臂　6—水平架　7—水平加固杆
8—剪刀撑　9—扫地杆　10—封口杆　11—底座　12—连墙杆　13—栏杆　14—扶手
第三章　砌筑工程
2) 里脚手架　里脚手架是搭设在施工对象内部的脚手架,主要用于在楼层上砌墙和进行内部装修等施工作业。由于建筑内部施工作业量大,平面分布十分复杂,要求里脚手架频繁搬移和装拆,因此里脚手架必须轻便灵活,稳固可靠,搬移和装拆方便。常用的里脚手架有:
1) 折叠式里脚手架。
2) 支柱式里脚手架。
(3) 其他形式的脚手架　
第三章　砌筑工程
2.脚手架的安全
为了确保脚手架的安全,脚手架必须具备足够的强度、刚度和稳定性。对于常用的脚手架形式,如扣件式钢管脚手架等,要按照现行的技术规程、技术资料和数据,依据脚手架的用途、施工荷载、搭设高度等条件,合理确定脚手架的立杆间距、排距、步距,设计和布置各类支撑系统,进行必要的计算或验算。在搭设脚手架时,必须严格执行工艺操作规程,按照质量标准进行质量验收。自行设计的脚手架则必须经过严格的设计计算和试验,确有安全保障时才可在工程中使用。
