第一章　土方工程

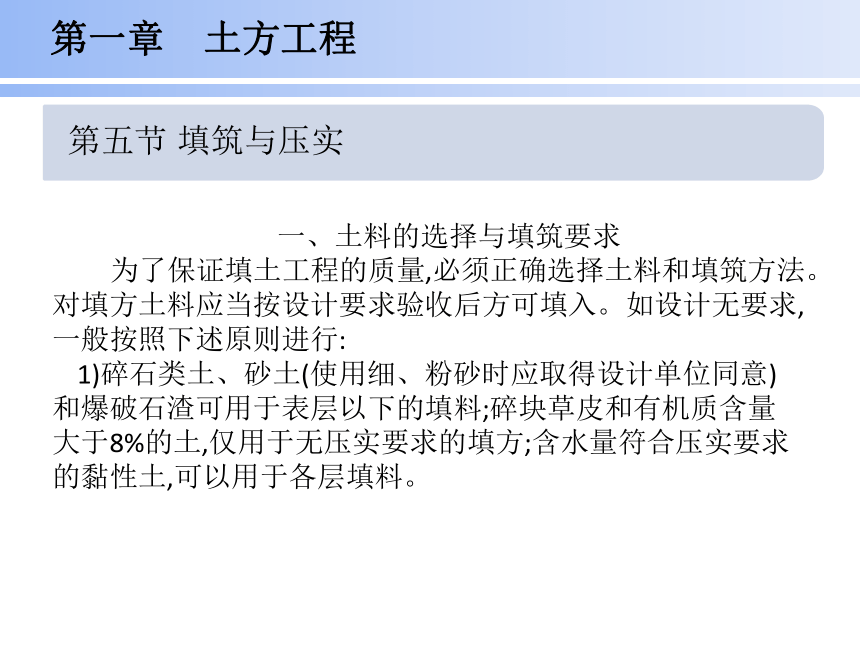

第五节 填筑与压实
　一、土料的选择与填筑要求
为了保证填土工程的质量,必须正确选择土料和填筑方法。对填方土料应当按设计要求验收后方可填入。如设计无要求,一般按照下述原则进行:
1)碎石类土、砂土(使用细、粉砂时应取得设计单位同意)和爆破石渣可用于表层以下的填料;碎块草皮和有机质含量大于8%的土,仅用于无压实要求的填方;含水量符合压实要求的黏性土,可以用于各层填料。
第一章　土方工程
第五节 填筑与压实
2)填土应分层进行,并尽量采用同类土填筑。如采用不同类土填筑时,应将透水性较大的土层置于透水性较小的土层之下,不可将各种土混杂在一起使用,以免填方内形成水囊。
3)碎石类土或爆破石渣作填料时,其最大粒径不得超过每层铺土厚度的2/3,当采用振动压实时,不得超过每层铺土厚度的3/4。铺填时,大块料不应集中,且不得填在分段接头或填方与山坡的连接处。
4)当填方位于倾斜的山坡上时,为防止填土横向移动,应将斜坡挖成阶梯状。
第一章　土方工程

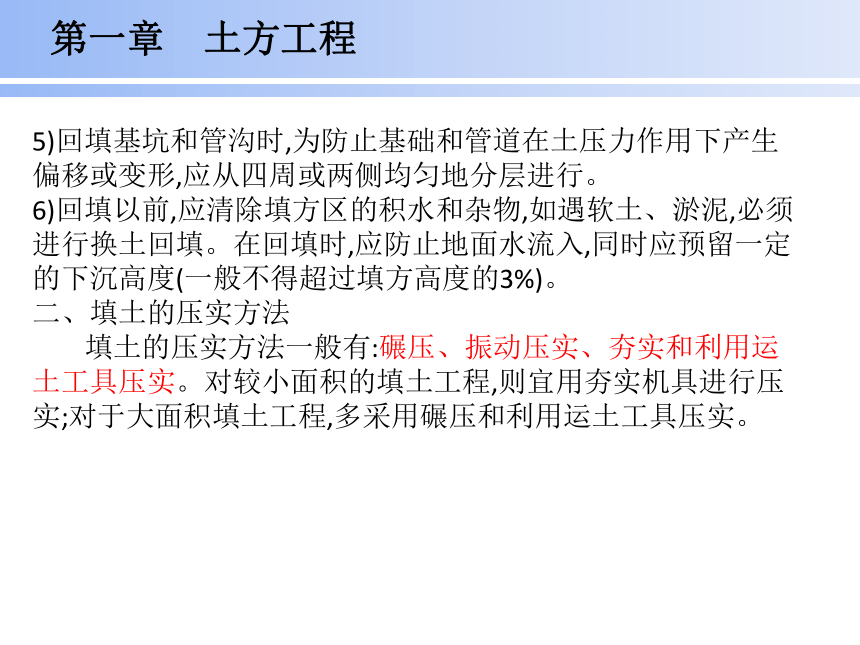

5)回填基坑和管沟时,为防止基础和管道在土压力作用下产生偏移或变形,应从四周或两侧均匀地分层进行。
6)回填以前,应清除填方区的积水和杂物,如遇软土、淤泥,必须进行换土回填。在回填时,应防止地面水流入,同时应预留一定的下沉高度(一般不得超过填方高度的3%)。
二、填土的压实方法
填土的压实方法一般有:碾压、振动压实、夯实和利用运土工具压实。对较小面积的填土工程,则宜用夯实机具进行压实;对于大面积填土工程,多采用碾压和利用运土工具压实。
第一章　土方工程
1.碾压法
碾压法是利用机械滚轮的压力压实土壤,使之达到所需的密实度。碾压机械有平碾、羊足碾和气胎碾。平碾又称为光碾压路机(图1-62),是一种以内燃机为动力的自行式压路机,按重量等级分为轻型(30~50kN)、中型(60~90kN)和重型(100~140kN)三种,适于压实砂类土和黏性土,适用土类范围较广。
图1-62　光碾压路机
a)两轴两轮　b)两轴三轮
第一章　土方工程

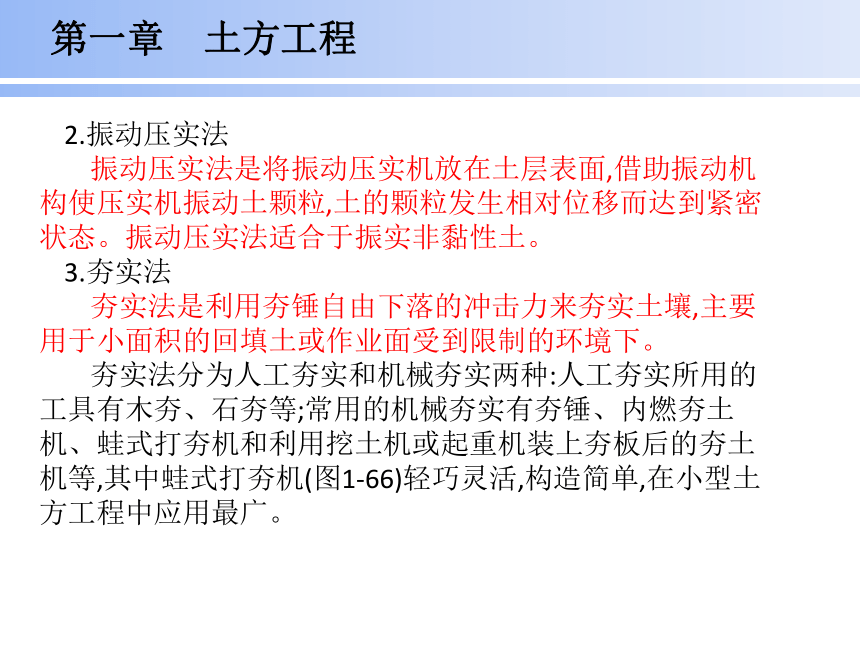

2.振动压实法
振动压实法是将振动压实机放在土层表面,借助振动机构使压实机振动土颗粒,土的颗粒发生相对位移而达到紧密状态。振动压实法适合于振实非黏性土。
3.夯实法
夯实法是利用夯锤自由下落的冲击力来夯实土壤,主要用于小面积的回填土或作业面受到限制的环境下。
夯实法分为人工夯实和机械夯实两种:人工夯实所用的工具有木夯、石夯等;常用的机械夯实有夯锤、内燃夯土机、蛙式打夯机和利用挖土机或起重机装上夯板后的夯土机等,其中蛙式打夯机(图1-66)轻巧灵活,构造简单,在小型土方工程中应用最广。
第一章　土方工程
图1-66　蛙式打夯机
1—夯头　2—夯架　3—三角带　4—底盘

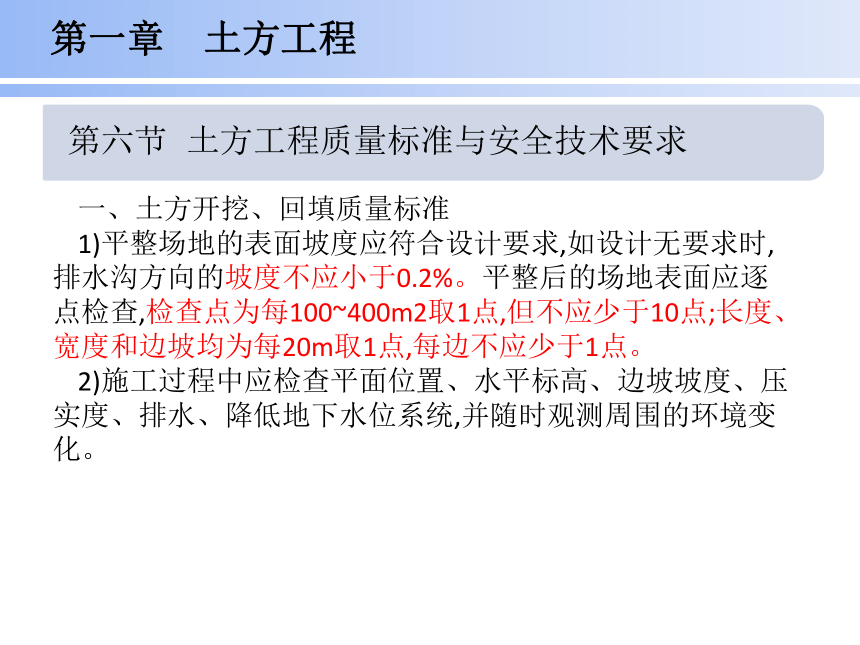

第六节 土方工程质量标准与安全技术要求
第一章　土方工程
一、土方开挖、回填质量标准
1)平整场地的表面坡度应符合设计要求,如设计无要求时,排水沟方向的坡度不应小于0.2%。平整后的场地表面应逐点检查,检查点为每100~400m2取1点,但不应少于10点;长度、宽度和边坡均为每20m取1点,每边不应少于1点。
2)施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水位系统,并随时观测周围的环境变化。
第六节 土方工程质量标准与安全技术要求
第一章　土方工程
3)土方开挖工程的质量检验标准应符合《建筑地基基础工程施工质量验收规范》的规定,见表1-15。
4)柱基、基坑(槽)、基槽和管沟基底的土质,必须符合设计要求,并严禁扰动。
5)填方的基底处理,必须符合设计要求或建筑地基基础工程施工质量验收规范的规定。
6)填方柱基、坑基、基槽、管沟回填的土料应按设计要求验收后方可填入。
第一章　土方工程
7)填方施工结束后,应检查标高、边坡坡度、压实程度等,检验标准应符合《建筑地基基础工程施工质量验收规范》(GB 50202—2002)的规定,见表1-16。
　8)密实度检验中的分层压实系数。填方压实后,应具有一定的密实度。密实度应按设计规定的控制干密度ρca作为检查标准。土的控制干密度与最大干密度之比称为压实系数Dy。对于一般场地平整,压实系数为0.9左右;对于地基填土(在地基主要受力层范围内),压实系数为0.93~0.97。
第一章　土方工程
二、安全技术
1)基坑开挖时,人与人之间的操作间距大于2.5m;多台机械开挖,挖土机的间距应大于10m。挖土应由上而下,逐层进行,严禁采用先挖底脚(挖“神仙土”)的施工方法。
2)基坑开挖应严格按要求放坡。操作时应随时注意土壁的变动情况,如发现有裂纹或部分坍塌现象,应及时进行支撑或放坡,并注意支撑的稳固和土壁的变化。
3)基坑(槽)挖土深度超过3m以上,使用吊装设备运土时,起吊后,坑内的操作人员应立即离开吊点的垂直下方,起吊设备距坑边一般不得少于 1.5m,坑内人员应戴安全帽。
第一章　土方工程
4)用手推车运土,应先平整好道路。卸土回填,不得放手让车自动翻转。用翻斗汽车运土,运输道路的坡度、转弯半径应符合有关安全规定。
5)深基坑上下应先挖好阶梯或设置靠梯,或开斜坡道,采取防滑措施,禁止踩踏支撑上下。坑四周应设安全栏杆或悬挂危险标志。
6)基坑(槽)设置的支撑应经常检查是否有松动变形等不安全迹象,特别是雨后更应加强检查。
7)回填管沟时,应采用人工先在管道周围填土夯实,并应从管道两边同时对称进行,高差不超过0.3m。管顶0.5m以上,在不损坏管道的情况下,方可采用机械回填和压实。
第一章　土方工程
复习思考题
1.土按开挖的难易程度分为几类 每一类的特征是什么
2.试述土的可松性及其对土方施工的影响。
3.试述用方格网法计算土方量的步骤和方法。
4.土方调配应遵循哪些原则 调配区如何划分
5.试分析土壁塌方的原因和预防塌方的措施。
6.试述一般基槽、一般浅基坑和深基坑的支护方法和适用范围。
第一章　土方工程
7.试述常用中、浅基坑支护方法的构造原理、适用范围和施工工艺。
8.试述流沙形成的原因以及因地制宜防治流沙的方法。
9.试述人工降低地下水位的方法及适用范围,轻型井点系统的布置方案和设计步骤。
10.试述推土机、铲运机的工作特点、适用范围及提高生产率的措施。
11.试述单斗挖土机有哪几种类型 各有什么特点
12.试述正铲挖土机和反铲挖土机的开挖方式有哪几种 挖土机和运土车辆配套如何计算
13.土方挖运机械如何选择 土方开挖的注意事项有哪些
14.如何因地制宜选择基坑支护土方开挖的方式
15.根据基坑的安全等级,要监测哪些基坑的监测项目 其中哪些是应测项目 哪些是宜测项目和可测项目
第一章　土方工程
16.试述填土压实的方法和适用范围。
17.影响填土压实的主要因素有哪些 怎样检查填土压实的质量
18.某基坑底长82m、宽64m、深8m,四边放坡,边坡坡度1︰0.5。
1) 画出平面图和剖面图,试计算土方开挖工程量。
2) 若混凝土基础和地下室占有体积为24600m3,则应预留多少回填土(以自然状态的土体积计算)
3) 若多余土方外运,问外运土方(以自然状态的土体积计)为多少
第一章　土方工程
4) 如果用斗容量为3m3的汽车外运,需运多少车 (已知土的最初可松性系数KS=1.14,最后可松性系数K'　S=1.05)
19.1)按场地设计标高确定的一般方法(不考虑土的可松性)计算如图1-71所示场地方格中各角点的施工高度并标出零线(零点位置需精确算出),角点编号与天然地面标高如图中所示,方格边长为20m,ix=0.2%,iy=0.3%。
2)分别计算挖方区与填方区的挖方量与填方量。
第一章　土方工程
