建筑CAD
第１ 章　建筑ＣＡＤ 概论
１.１　概论
１.１　概论

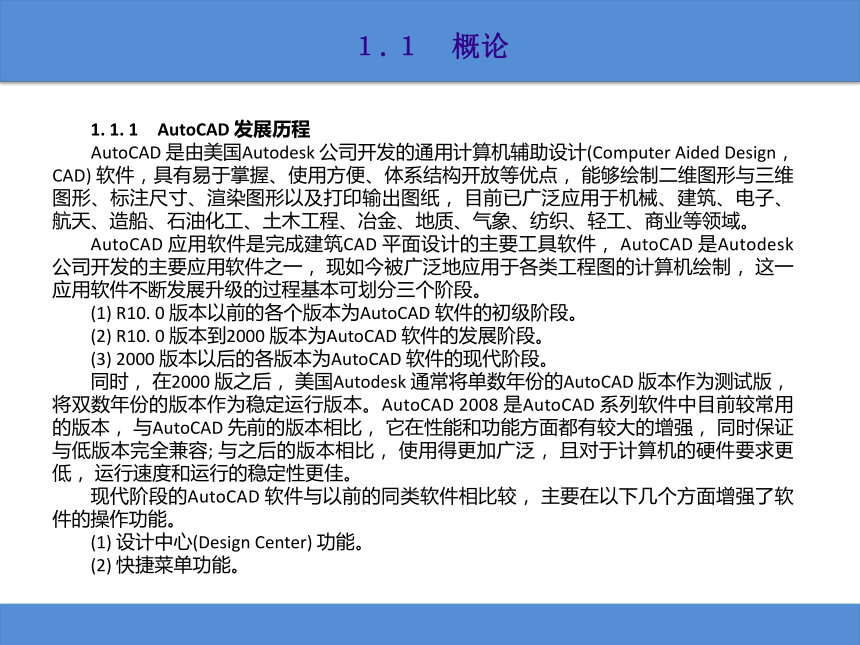

　　1. 1. 1　AutoCAD 发展历程
　　AutoCAD 是由美国Autodesk 公司开发的通用计算机辅助设计(Computer Aided Design， CAD) 软件，具有易于掌握、使用方便、体系结构开放等优点， 能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸， 目前已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。
　　AutoCAD 应用软件是完成建筑CAD 平面设计的主要工具软件， AutoCAD 是Autodesk 公司开发的主要应用软件之一， 现如今被广泛地应用于各类工程图的计算机绘制， 这一应用软件不断发展升级的过程基本可划分三个阶段。
　　(1) R10. 0 版本以前的各个版本为AutoCAD 软件的初级阶段。
　　(2) R10. 0 版本到2000 版本为AutoCAD 软件的发展阶段。
　　(3) 2000 版本以后的各版本为AutoCAD 软件的现代阶段。
　　同时， 在2000 版之后， 美国Autodesk 通常将单数年份的AutoCAD 版本作为测试版， 将双数年份的版本作为稳定运行版本。AutoCAD 2008 是AutoCAD 系列软件中目前较常用的版本， 与AutoCAD 先前的版本相比， 它在性能和功能方面都有较大的增强， 同时保证与低版本完全兼容; 与之后的版本相比， 使用得更加广泛， 且对于计算机的硬件要求更低， 运行速度和运行的稳定性更佳。
　　现代阶段的AutoCAD 软件与以前的同类软件相比较， 主要在以下几个方面增强了软件的操作功能。
　　(1) 设计中心(Design Center) 功能。
　　(2) 快捷菜单功能。
　　

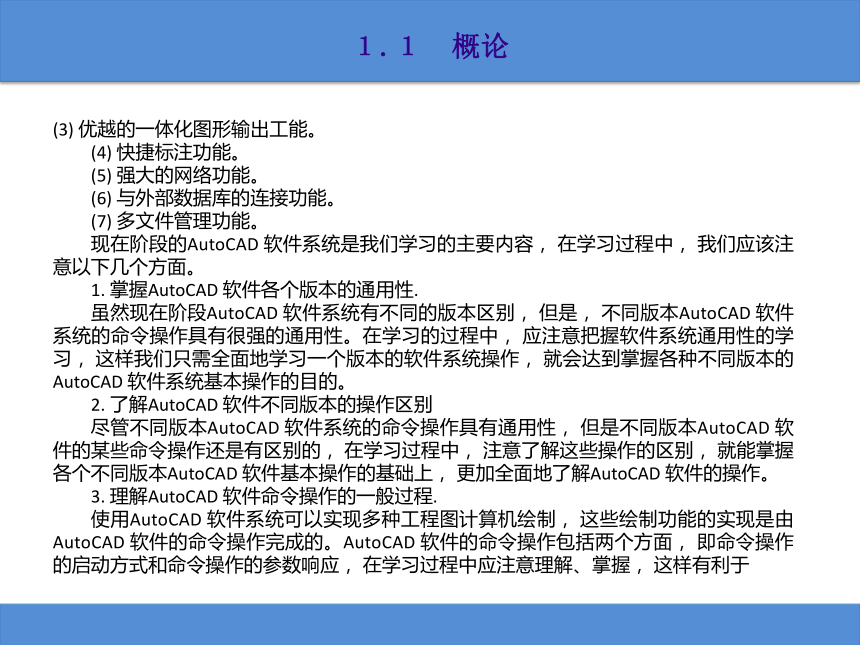

１.１　概论
(3) 优越的一体化图形输出工能。
　　(4) 快捷标注功能。
　　(5) 强大的网络功能。
　　(6) 与外部数据库的连接功能。
　　(7) 多文件管理功能。
　　现在阶段的AutoCAD 软件系统是我们学习的主要内容， 在学习过程中， 我们应该注意以下几个方面。
　　1. 掌握AutoCAD 软件各个版本的通用性.
　　虽然现在阶段AutoCAD 软件系统有不同的版本区别， 但是， 不同版本AutoCAD 软件系统的命令操作具有很强的通用性。在学习的过程中， 应注意把握软件系统通用性的学习， 这样我们只需全面地学习一个版本的软件系统操作， 就会达到掌握各种不同版本的AutoCAD 软件系统基本操作的目的。
　　2. 了解AutoCAD 软件不同版本的操作区别
　　尽管不同版本AutoCAD 软件系统的命令操作具有通用性， 但是不同版本AutoCAD 软件的某些命令操作还是有区别的， 在学习过程中， 注意了解这些操作的区别， 就能掌握各个不同版本AutoCAD 软件基本操作的基础上， 更加全面地了解AutoCAD 软件的操作。
　　3. 理解AutoCAD 软件命令操作的一般过程.
　　使用AutoCAD 软件系统可以实现多种工程图计算机绘制， 这些绘制功能的实现是由AutoCAD 软件的命令操作完成的。AutoCAD 软件的命令操作包括两个方面， 即命令操作的启动方式和命令操作的参数响应， 在学习过程中应注意理解、掌握， 这样有利于

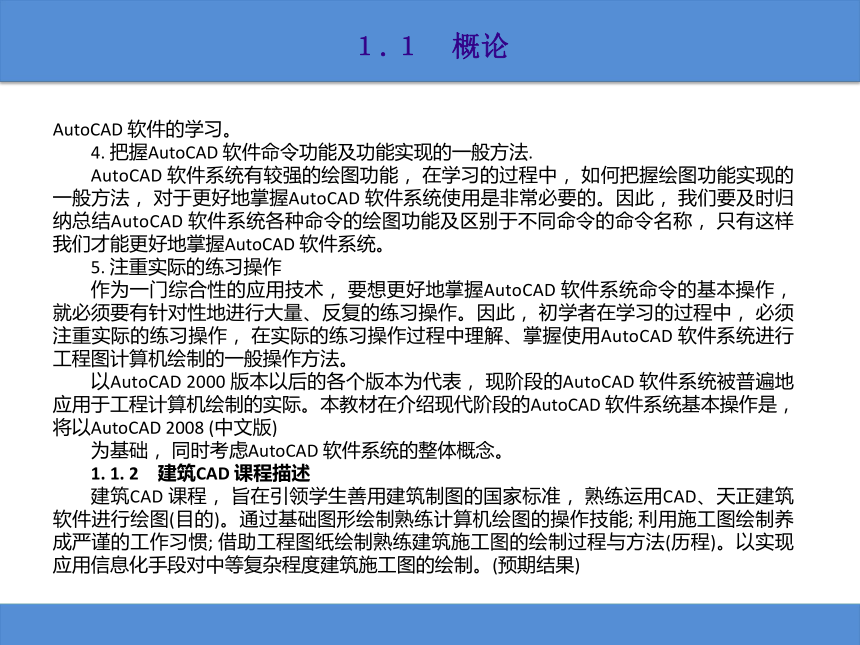

１.１　概论
AutoCAD 软件的学习。
　　4. 把握AutoCAD 软件命令功能及功能实现的一般方法.
　　AutoCAD 软件系统有较强的绘图功能， 在学习的过程中， 如何把握绘图功能实现的一般方法， 对于更好地掌握AutoCAD 软件系统使用是非常必要的。因此， 我们要及时归纳总结AutoCAD 软件系统各种命令的绘图功能及区别于不同命令的命令名称， 只有这样我们才能更好地掌握AutoCAD 软件系统。
　　5. 注重实际的练习操作
　　作为一门综合性的应用技术， 要想更好地掌握AutoCAD 软件系统命令的基本操作， 就必须要有针对性地进行大量、反复的练习操作。因此， 初学者在学习的过程中， 必须注重实际的练习操作， 在实际的练习操作过程中理解、掌握使用AutoCAD 软件系统进行工程图计算机绘制的一般操作方法。
　　以AutoCAD 2000 版本以后的各个版本为代表， 现阶段的AutoCAD 软件系统被普遍地应用于工程计算机绘制的实际。本教材在介绍现代阶段的AutoCAD 软件系统基本操作是， 将以AutoCAD 2008 (中文版)
　　为基础， 同时考虑AutoCAD 软件系统的整体概念。
　　1. 1. 2　建筑CAD 课程描述
　　建筑CAD 课程， 旨在引领学生善用建筑制图的国家标准， 熟练运用CAD、天正建筑软件进行绘图(目的)。通过基础图形绘制熟练计算机绘图的操作技能; 利用施工图绘制养成严谨的工作习惯; 借助工程图纸绘制熟练建筑施工图的绘制过程与方法(历程)。以实现应用信息化手段对中等复杂程度建筑施工图的绘制。(预期结果)
　
１.１　概论

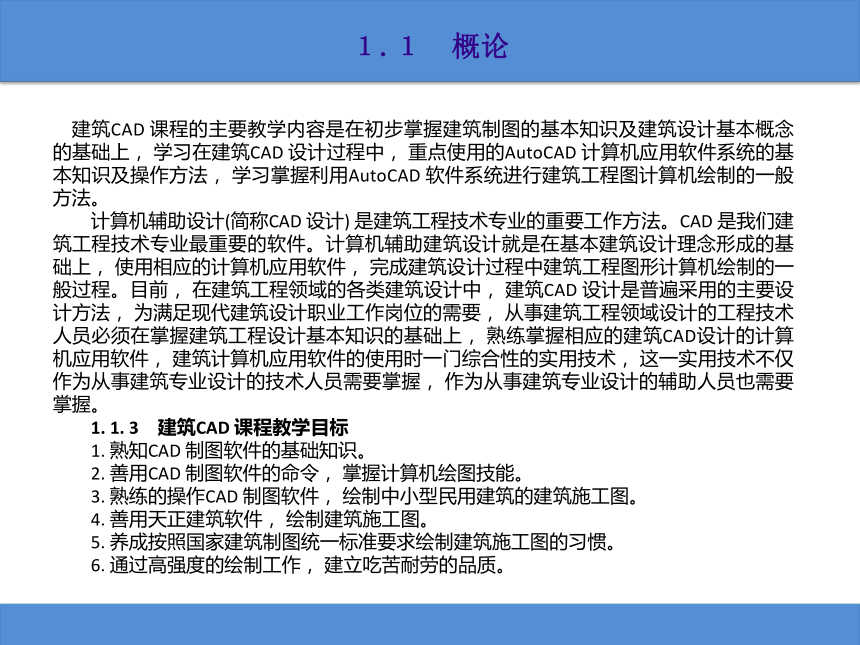

　建筑CAD 课程的主要教学内容是在初步掌握建筑制图的基本知识及建筑设计基本概念的基础上， 学习在建筑CAD 设计过程中， 重点使用的AutoCAD 计算机应用软件系统的基本知识及操作方法， 学习掌握利用AutoCAD 软件系统进行建筑工程图计算机绘制的一般方法。
　　计算机辅助设计(简称CAD 设计) 是建筑工程技术专业的重要工作方法。CAD 是我们建筑工程技术专业最重要的软件。计算机辅助建筑设计就是在基本建筑设计理念形成的基础上， 使用相应的计算机应用软件， 完成建筑设计过程中建筑工程图形计算机绘制的一般过程。目前， 在建筑工程领域的各类建筑设计中， 建筑CAD 设计是普遍采用的主要设计方法， 为满足现代建筑设计职业工作岗位的需要， 从事建筑工程领域设计的工程技术人员必须在掌握建筑工程设计基本知识的基础上， 熟练掌握相应的建筑CAD设计的计算机应用软件， 建筑计算机应用软件的使用时一门综合性的实用技术， 这一实用技术不仅作为从事建筑专业设计的技术人员需要掌握， 作为从事建筑专业设计的辅助人员也需要掌握。
　　1. 1. 3　建筑CAD 课程教学目标
　　1. 熟知CAD 制图软件的基础知识。
　　2. 善用CAD 制图软件的命令， 掌握计算机绘图技能。
　　3. 熟练的操作CAD 制图软件， 绘制中小型民用建筑的建筑施工图。
　　4. 善用天正建筑软件， 绘制建筑施工图。
　　5. 养成按照国家建筑制图统一标准要求绘制建筑施工图的习惯。
　　6. 通过高强度的绘制工作， 建立吃苦耐劳的品质。
建筑CAD
第１ 章　建筑ＣＡＤ 概论

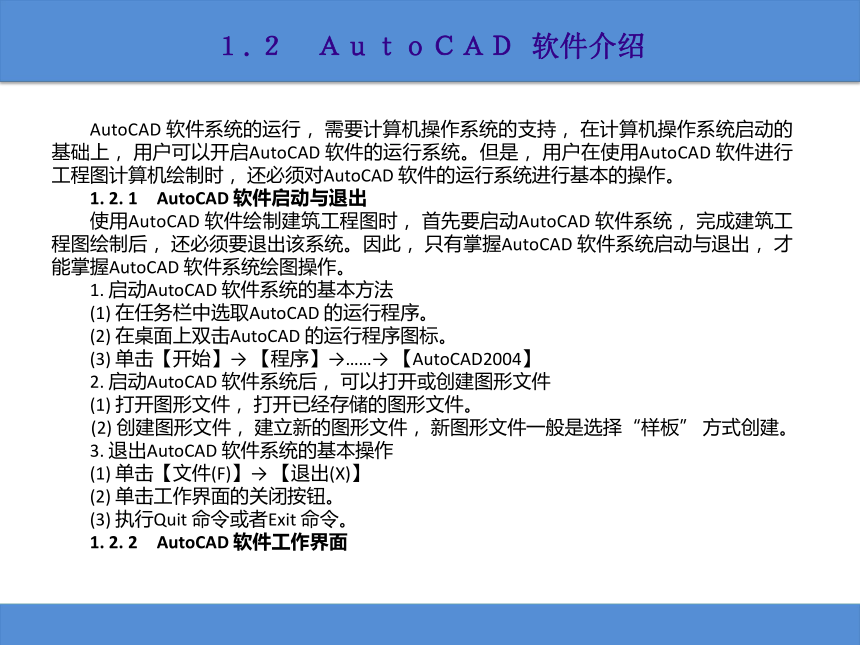

１.２　ＡｕｔｏＣＡＤ 软件介绍
１.２　ＡｕｔｏＣＡＤ 软件介绍
　　AutoCAD 软件系统的运行， 需要计算机操作系统的支持， 在计算机操作系统启动的基础上， 用户可以开启AutoCAD 软件的运行系统。但是， 用户在使用AutoCAD 软件进行工程图计算机绘制时， 还必须对AutoCAD 软件的运行系统进行基本的操作。
　　1. 2. 1　AutoCAD 软件启动与退出
　　使用AutoCAD 软件绘制建筑工程图时， 首先要启动AutoCAD 软件系统， 完成建筑工程图绘制后， 还必须要退出该系统。因此， 只有掌握AutoCAD 软件系统启动与退出， 才能掌握AutoCAD 软件系统绘图操作。
　　1. 启动AutoCAD 软件系统的基本方法
　　(1) 在任务栏中选取AutoCAD 的运行程序。
　　(2) 在桌面上双击AutoCAD 的运行程序图标。
　　(3) 单击【开始】→ 【程序】→……→ 【AutoCAD2004】
　　2. 启动AutoCAD 软件系统后， 可以打开或创建图形文件
　　(1) 打开图形文件， 打开已经存储的图形文件。
　　(2) 创建图形文件， 建立新的图形文件， 新图形文件一般是选择“样板” 方式创建。
　　3. 退出AutoCAD 软件系统的基本操作
　　(1) 单击【文件(F)】→ 【退出(X)】
　　(2) 单击工作界面的关闭按钮。
　　(3) 执行Quit 命令或者Exit 命令。
　　1. 2. 2　AutoCAD 软件工作界面
　　
１.２　ＡｕｔｏＣＡＤ 软件介绍

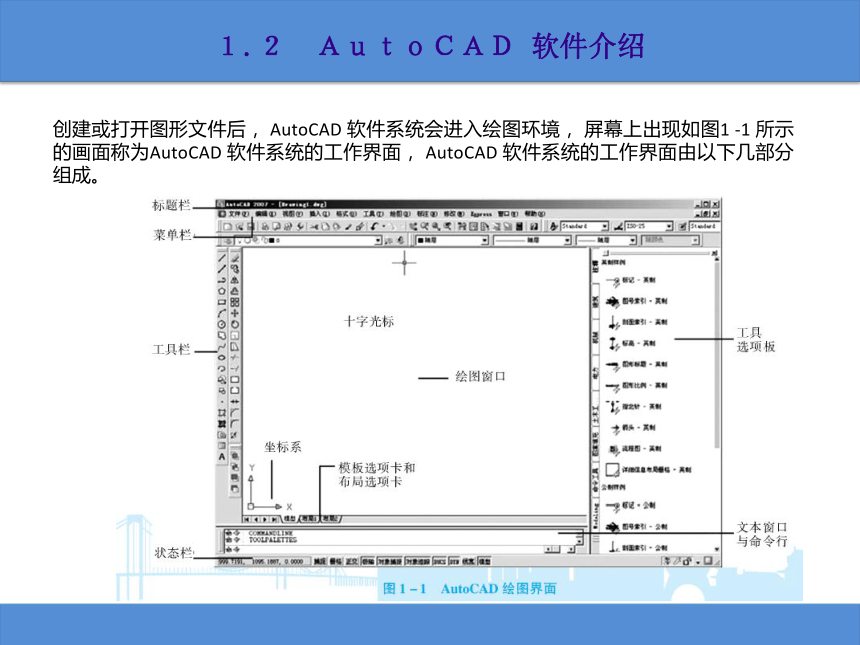

创建或打开图形文件后， AutoCAD 软件系统会进入绘图环境， 屏幕上出现如图1 -1 所示的画面称为AutoCAD 软件系统的工作界面， AutoCAD 软件系统的工作界面由以下几部分组成。
１.２　ＡｕｔｏＣＡＤ 软件介绍

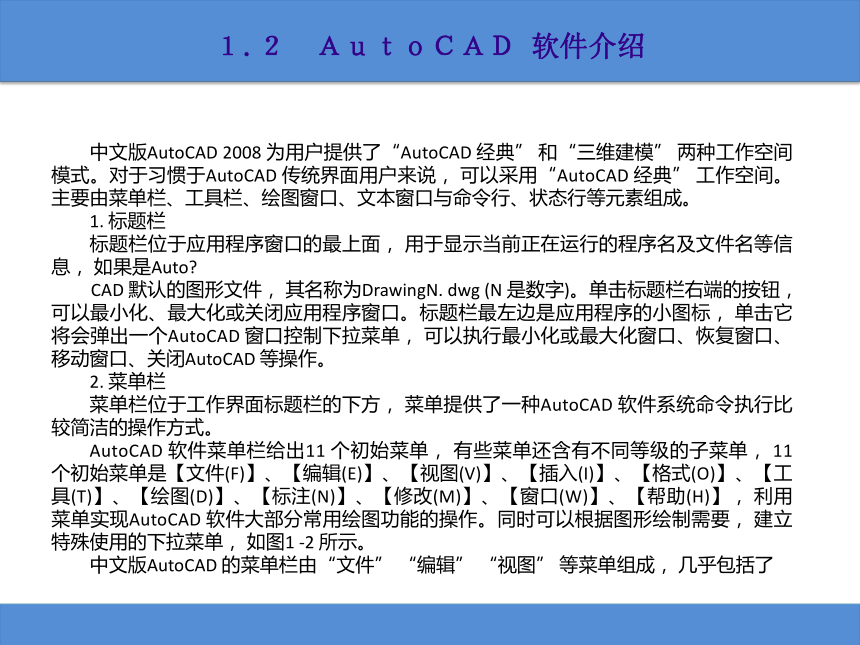

　　中文版AutoCAD 2008 为用户提供了“AutoCAD 经典” 和“三维建模” 两种工作空间模式。对于习惯于AutoCAD 传统界面用户来说， 可以采用“AutoCAD 经典” 工作空间。主要由菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态行等元素组成。
　　1. 标题栏
　　标题栏位于应用程序窗口的最上面， 用于显示当前正在运行的程序名及文件名等信息， 如果是Auto
　　CAD 默认的图形文件， 其名称为DrawingN. dwg (N 是数字)。单击标题栏右端的按钮， 可以最小化、最大化或关闭应用程序窗口。标题栏最左边是应用程序的小图标， 单击它将会弹出一个AutoCAD 窗口控制下拉菜单， 可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。
　　2. 菜单栏
　　菜单栏位于工作界面标题栏的下方， 菜单提供了一种AutoCAD 软件系统命令执行比较简洁的操作方式。

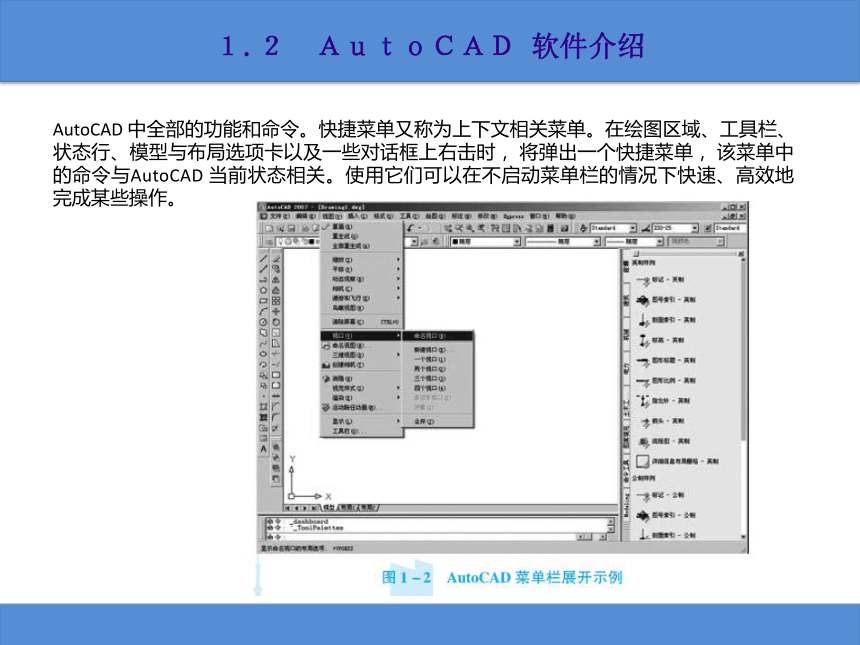

　　AutoCAD 软件菜单栏给出11 个初始菜单， 有些菜单还含有不同等级的子菜单， 11 个初始菜单是【文件(F)】、【编辑(E)】、【视图(V)】、【插入(I)】、【格式(O)】、【工具(T)】、【绘图(D)】、【标注(N)】、【修改(M)】、【窗口(W)】、【帮助(H)】， 利用菜单实现AutoCAD 软件大部分常用绘图功能的操作。同时可以根据图形绘制需要， 建立特殊使用的下拉菜单， 如图1 -2 所示。
　　中文版AutoCAD 的菜单栏由“文件” “编辑” “视图” 等菜单组成， 几乎包括了
１.２　ＡｕｔｏＣＡＤ 软件介绍
AutoCAD 中全部的功能和命令。快捷菜单又称为上下文相关菜单。在绘图区域、工具栏、状态行、模型与布局选项卡以及一些对话框上右击时， 将弹出一个快捷菜单， 该菜单中的命令与AutoCAD 当前状态相关。使用它们可以在不启动菜单栏的情况下快速、高效地完成某些操作。
１.２　ＡｕｔｏＣＡＤ 软件介绍

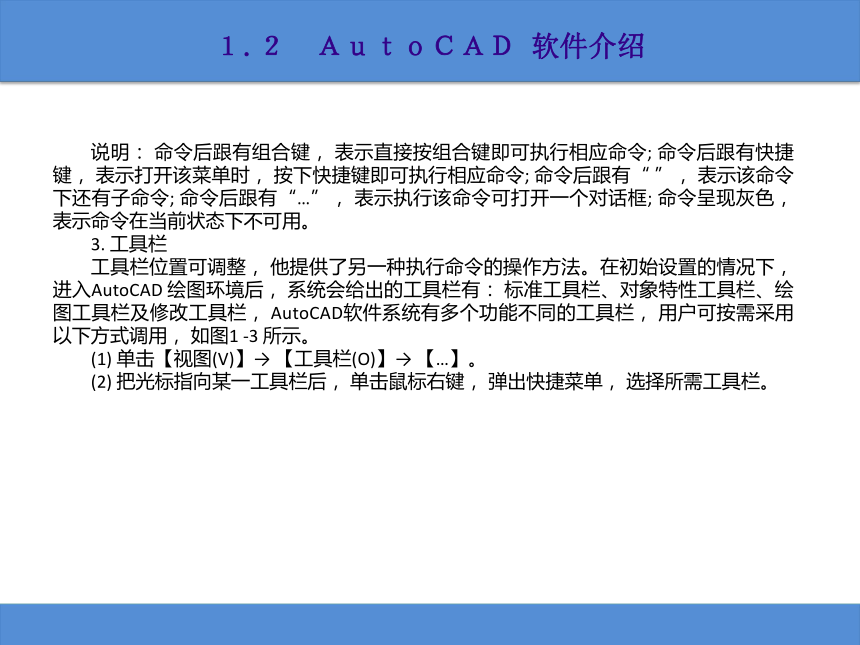

　　说明： 命令后跟有组合键， 表示直接按组合键即可执行相应命令; 命令后跟有快捷键， 表示打开该菜单时， 按下快捷键即可执行相应命令; 命令后跟有“ ”， 表示该命令下还有子命令; 命令后跟有“…”， 表示执行该命令可打开一个对话框; 命令呈现灰色， 表示命令在当前状态下不可用。
　　3. 工具栏

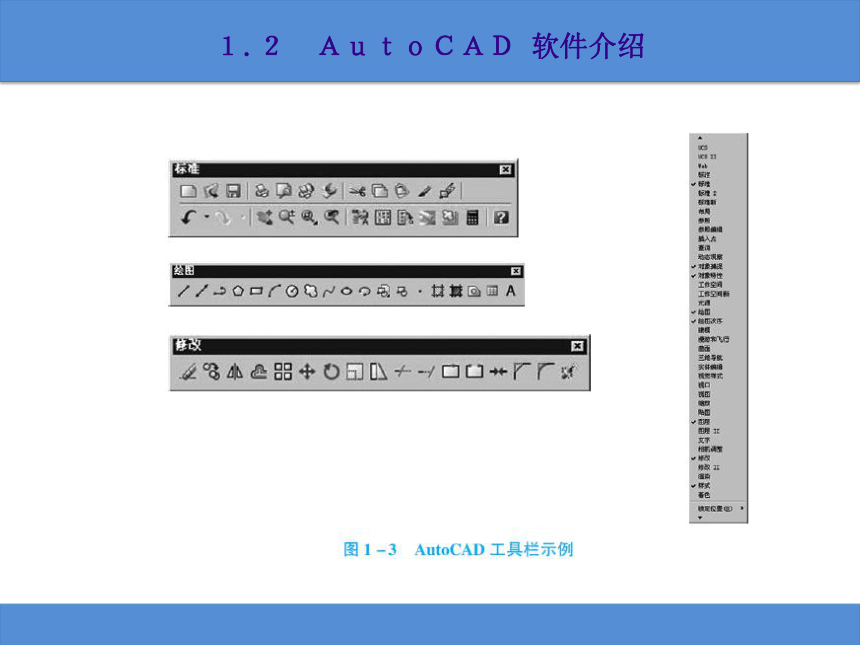

　　工具栏位置可调整， 他提供了另一种执行命令的操作方法。在初始设置的情况下， 进入AutoCAD 绘图环境后， 系统会给出的工具栏有： 标准工具栏、对象特性工具栏、绘图工具栏及修改工具栏， AutoCAD软件系统有多个功能不同的工具栏， 用户可按需采用以下方式调用， 如图1 -3 所示。
　　(1) 单击【视图(V)】→ 【工具栏(O)】→ 【…】。
　　(2) 把光标指向某一工具栏后， 单击鼠标右键， 弹出快捷菜单， 选择所需工具栏。
１.２　ＡｕｔｏＣＡＤ 软件介绍
１.２　ＡｕｔｏＣＡＤ 软件介绍
　　4. 图形显示区
　　AutoCAD 软件系统工作界面主要由图形显示区组成， 该区域显示当前操作的图形文件内容， 图形显示区的组成如下。
　　(1) 左下角显示永和坐标系的图标， 用于显示图形的坐标方向。
　　(2) 图形显示区中间显示十字光标， 十字光标由鼠标等定点设备控制， 可以借助十字光标确定绘图操作的内容。
　　(3) 右侧和右下方是滑块和滚动条， 利用他们可以调整图形文件的显示方式。
　　(4) 左下方是模型和布局选项的按钮， 使用它们可以进行模型、布局的设置。
　　5. 窗口命令
　　“命令行” 窗口位于绘图窗口的底部， 命令窗口滚动显示绘图操作过程中最近的命令操作信息， 操作者可借助鼠标改变命令窗口的大小和位置。在AutoCAD 2008 中， “命令行” 窗口可以拖放为浮动窗口，如图1 -4 所示。
　　“AutoCAD 文本窗口” 是记录AutoCAD 命令的窗口， 是放大的“命令行” 窗口， 它记录了已执行的命令， 也可以用来输入新命令。在AutoCAD 2008 中， 文本显示窗口与图形显示区由功能键【F2】键控制打开或关闭， 它记录了对文档进行的所有操作， 用户可以根据需要自由选择。
１.２　ＡｕｔｏＣＡＤ 软件介绍
　　6. 状态按钮栏
　　状态按钮栏位于工作界面的底部， 左侧显示十字光标的坐标位置， 右侧显示绘图辅助的10 个工具按钮， 他们分别是状态行中还包括如“捕捉” “栅格” “正交” “极轴” “对象捕捉” “对象追踪” “DUCS”
　　“DYN” “线宽” “模型” (或“图纸”) 10 个功能按钮。单击这些按钮可以方便地控制绘图辅助功能的打开或关闭， 如图1 -5 所示。
　　
１.２　ＡｕｔｏＣＡＤ 软件介绍
7. AutoCAD 2008 的三维建模界面组成
　　在AutoCAD 2008 中， 选择“工具” | “工作空间” | “三维建模” 命令， 或在“工作空间” 工具栏的下拉列表框中选择“三维建模” 选项， 都可以快速切换到“三维建模” 工作空间界面， 如图1 - 6所示。
　　“ 三维建模” 工作界面对于用户在三维空间中绘制图形来说更加方便。默认情况下， “栅格” 以网格的形式显示， 增加了绘图的三维空间感。另外， “面板” 选项板集成了“三维制作控制台” “三维导航控制台” “光源控制台” “视觉样式控制台” 和“材质控制台” 等选项组， 从而使用户绘制三维图形、观察图形、创建动画、设置光源、为三维对象附加材质等操作提供了非常便利的环境。
　　
１.２　ＡｕｔｏＣＡＤ 软件介绍
１.２　ＡｕｔｏＣＡＤ 软件介绍
1. 2. 3　AutoCAD 软件功能键和控制键
　　AutoCAD 软件系统设置了多个不同的功能键和控制键， 利用功能键和控制键可以简单地、快速地完成AutoCAD 软件系统的基本操作， 此名称和功能分别由表1 -1 和表1 -2 给出。
１.２　ＡｕｔｏＣＡＤ 软件介绍
１.２　ＡｕｔｏＣＡＤ 软件介绍
　　1. 2. 4　AutoCAD 命令启动操作方式
　　现代阶段AutoCAD 软件是一个标准的Windows 程序， Windows 程序的许多操作方式都试用于AutoCAD软件的系统操作， 与其他的Windows 软件相比较， AutoCAD 软件系统有它自己特殊的操作方式， 尤其是AutoCAD 软件系统的命令启动操作， 下面介绍常用的AutoCAD 软件系统命令启动的基本操作方式， 如图1 -7所示。
１.２　ＡｕｔｏＣＡＤ 软件介绍
１.２　ＡｕｔｏＣＡＤ 软件介绍
　　1. 命令启动菜单操作方式
　　绘图菜单是绘制图形最基本、最常用的方法， 其中包含了AutoCAD 2008 的大部分绘图命令。选择该菜单中的命令或子命令， 可绘制出相应的二维图形。AutoCAD 软件提供了11 个菜单， 用户利用鼠标点取菜单栏某一AutoCAD 软件的命令选项， 在出现菜单(有些选项可以出现若干级子菜单) 中选取需要操作的命令选项， 命令执行后在进行命令操作参数响应。
　　利用这种命令启动的操作方式， 可以启动AutoCAD 软件的绘图命令、编辑命令、标注命令， 同时也可以启动AutoCAD 软件的图形显示、图形文件管理及AutoCAD 软件和其他操作命令， 命令启动菜单输入方式的具体操作方法及实际应用情况， 我们将在各个章节中分类介绍。
　　2. 绘图工具栏
　　“绘图” 工具栏中的每个工具按钮都与“绘图” 菜单中的绘图命令相对应， 是图形化的绘图命令， 如图1 -8 所示。在工具栏用鼠标直接点取响应的命令图标， 命令执行后在进行命令操作的参数响应， Auto
　　CAD 系统提供多个功能不同的工具栏， 用户可根据需要采用下拉菜单打开方式或快捷菜单打开方式进行调用。
　　利用这种命令启动操作方式， 可以启动AutoCAD 系统大部分经常用的绘图命令， 尽管这种操作方式对于命令启动具有一定的局限性， 但是这种操作方式简单、快捷， 便于掌握， 命令启动工具栏输入方式的具体操作方法及世界应用， 我们将在各个章节中分类介绍。
１.２　ＡｕｔｏＣＡＤ 软件介绍
　　3. 屏幕菜单
　　“屏幕菜单” 是AutoCAD 的另一种菜单形式， 如图1 - 9 所示。选择其中的“工具1” 和“工具2”
　　子菜单， 可以使用绘图相关工具。“工具1” 和“工具2” 子菜单中的每个命令分别与AutoCAD 的绘图命令相对应。默认情况下， 系统不显示“屏幕菜单”， 但可以通过选择“工具” | “选项” 命令， 打开“选项” 对话框， 在“显示” 选项卡的“窗口元素” 选项组中选中“显示屏幕菜单” 复选框将其显示。
１.２　ＡｕｔｏＣＡＤ 软件介绍
１.２　ＡｕｔｏＣＡＤ 软件介绍
　　4. 绘图命令
　　这是一种功能操作比较完善的命令启动方式， 在命令窗口的【命令】等待状态下， 利用键盘输入(输入的字母不分大小写) 需要操作命令的关键字(命令名称) 并回车， 命令执行后在进行命令操作的参数享用。
　　使用绘图命令也可以绘制图形， 在命令提示行中输入绘图命令， 按空格或Enter 键， 并根据命令行的提示信息进行绘图操作。这种方法快捷， 准确性高， 但要求掌握绘图命令及其选择项的具体用法。Auto
　　CAD 2008 在实际绘图时， 采用命令行工作机制， 以命令的方式实现用户与系统的信息交互， 而前面介绍的3 种绘图方法是为了方便操作而设置的， 是3 种不同的调用绘图命令的方式。
　　利用命令启动的键盘操作方式， 能启动AutoCAD 软件几乎所有的绘图操作命令， 这种操作方式比较直观， 便于理解、掌握AutoCAD 软件系统命令操作的一般方法。因此， 我们将在各章节只不过采用键盘操作方式和介绍AutoCAD 软件系统命令操作的一般方法。
　　常用快捷命令如下表(表1 -3 至表1 -7)。
１.２　ＡｕｔｏＣＡＤ 软件介绍
1. 2. 3　AutoCAD 软件功能键和控制键
　　AutoCAD 软件系统设置了多个不同的功能键和控制键， 利用功能键和控制键可以简单地、快速地完成AutoCAD 软件系统的基本操作， 此名称和功能分别由表1 -1 和表1 -2 给出。
１.２　ＡｕｔｏＣＡＤ 软件介绍
１.２　ＡｕｔｏＣＡＤ 软件介绍
１.２　ＡｕｔｏＣＡＤ 软件介绍
1. 2. 3　AutoCAD 软件功能键和控制键
　　AutoCAD 软件系统设置了多个不同的功能键和控制键， 利用功能键和控制键可以简单地、快速地完成AutoCAD 软件系统的基本操作， 此名称和功能分别由表1 -1 和表1 -2 给出。
１.２　ＡｕｔｏＣＡＤ 软件介绍
　　1. 2. 5　对象选取方式
　　在Auto CAD 软件系统中， 很多命令的操作提示需要用对象的选取进行响应， 能否正确地完成对象选取操作， 对于完整的命令是非常重要的。对象选取的操作方式分别是鼠标选取方式和键盘选取方式。
　　1. 2. 5. 1　鼠标选取方式
　　对象选取操作可以借助于鼠标实现， 鼠标选取方式的操作简单实用， 通常情况下， 对象选取操作采用鼠标选取方式完成。
　　1. 直接拾取
　　利用鼠标移动拾取框(□) 对准待选对象(待选对象与拾取框相交)， 单击鼠标左键， 拾取键(↗)， 每次只能选取一个实体对象。
　　2. 窗口拾取
　　利用鼠标将拾取框移动到待选对象的左上方或左下方， 单击鼠标左键后， 再利用鼠标将拾取框移动到待选对象的右下方或右上方(此时拾取框变大)， 单击鼠标左键。每次可以选取若干包含在拾取框内的实体对象。
　　3. 交叉窗口拾取
　　利用鼠标将拾取框移动到待选对象的右边， 单击鼠标左键后， 再利用鼠标将拾取框移动到待选对象的左边(此时拾取框变大、变虚)， 单击鼠标左键。每次可以选取若干与拾取框相交的实体对象。
　　1. 2. 5. 2　键盘选取方式
　　
１.２　ＡｕｔｏＣＡＤ 软件介绍
尽管鼠标选取方式的操作简单实用， 但对象框的方法有局限性， 需要完成对象选取的一般操作， 还需采用键盘选取方式。
　　(1) 窗口选取方式(W 方式)： 每次可以选取若干包含在窗口内的实体对象。
　　【…对象选择】： W↙
　　【第一个角点】： 窗口第一角点的坐标↙
　　【对角点】： 窗口对焦点的坐标↙
　　(2) 交叉窗口选取方式(c 方式)： 每次可以选取若干包含在窗口内的实体对象。
　　【…对象选择】： c↙
　　【第一个角点】： 窗口第一角点的坐标↙
　　【对角点】： 窗口对焦点的坐标↙
　　(3) 图形文件全部选取方式(all 方式)： 自动选取图形文件中全部的实体对象。
　　【…对象选择】： p↙
　　(4) 选取最后生成的实体对象(l 方式)： 自动选取图形文件中最后生成的实体对象。
　　【…对象选择】： l↙
　　(5) 圈围选取方式(wp 方式)： 每次可以选取若干包含在圈内内的实体对象。
　　【…对象选择】： wp↙
　　【第一圈围点】： 第一圈围点的坐标↙
　　【直线的端点或[F 放弃(u)]】： 下一个圈围点的坐标↙
　　……
　　【直线的端点或[F 放弃(u)]】： 下一个圈围点的坐标↙
　　
１.２　ＡｕｔｏＣＡＤ 软件介绍
【直线的端点或[F 放弃(u)]】： ↙
　　放弃(u)： u↙ (放弃刚输入的圈围点， 连续操作可退回到第一圈围点状态).
　　(6) 交叉圈围选取方式(cp 方式)： 每次可以选取若干与圈围相交的实体对象。
　　【…对象选择】： cp↙
　　【第一个圈围点】： 第一个圈围点的坐标↙
　　【直线的端点或{放弃(U)｝】： 下一个圈围点的坐标↙
　　……
　　【直线的端点或{放弃(U)｝】： 下一个圈围点的坐标↙
　　【直线的端点或{放弃(U)｝】： ↙
　　放弃(U)： U↙
　　(7) 边界圈围选取方式(F 方式)： 每次可以选取若干于圈围边界相交的实体对象。
　　【…对象选择】： F↙
　　【第一栏选点】： 第一圈围点的坐标↙
　　【直线的端点或{放弃(U)｝】： 下一个圈围点的坐标↙
　　……
　　【直线的端点或{放弃(U)｝】： 下一个圈围点的坐标↙
　　【直线的端点或{放弃(U)｝】： ↙
　　(8) 撤销已选取的实体对象(R 方式)： 每次可以撤销一个已选取的实体对象。
　　【…对象选择】： R↙
　　
１.２　ＡｕｔｏＣＡＤ 软件介绍
【删除对象】： 需撤销的实体对象↗
　　……
　　【删除对象】： 需撤销的实体对象↗
　　【删除对象】： ↙
　　(9) 放弃最后一次的选取操作(U 方式)： 可以自动放弃最后一次的选取操作， 连续操作可退回到选取操作的初状态。
　　【…对象操作】： U↙
　　命令使用样例： 学习删除命令， 分别采用窗口选取方式， 交叉窗口方式， 对已有图形进行删除编辑的操作。
