建筑CAD
第１ 章　建筑ＣＡＤ 概论
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理

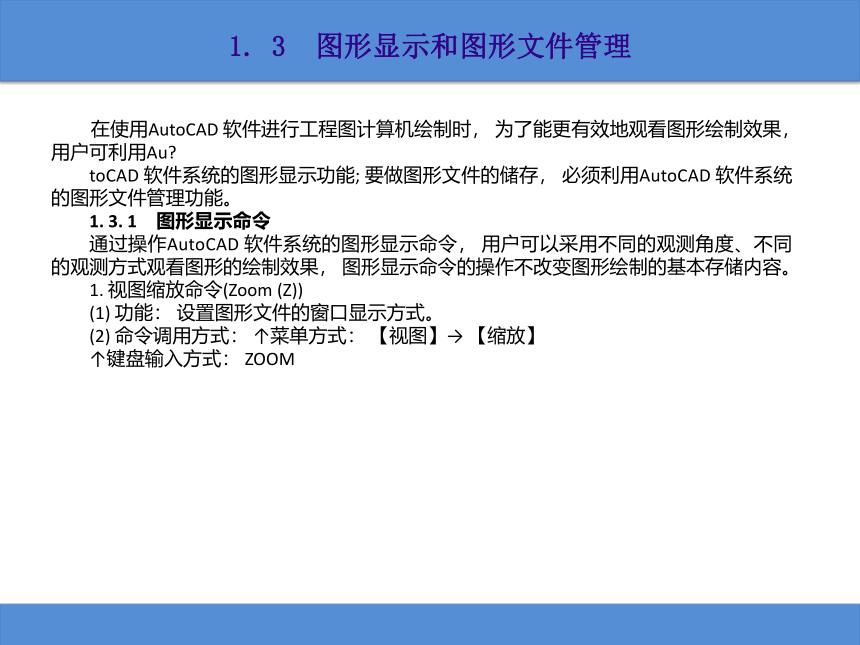

　　在使用AutoCAD 软件进行工程图计算机绘制时， 为了能更有效地观看图形绘制效果， 用户可利用Au
　　toCAD 软件系统的图形显示功能; 要做图形文件的储存， 必须利用AutoCAD 软件系统的图形文件管理功能。
　　1. 3. 1　图形显示命令
　　通过操作AutoCAD 软件系统的图形显示命令， 用户可以采用不同的观测角度、不同的观测方式观看图形的绘制效果， 图形显示命令的操作不改变图形绘制的基本存储内容。

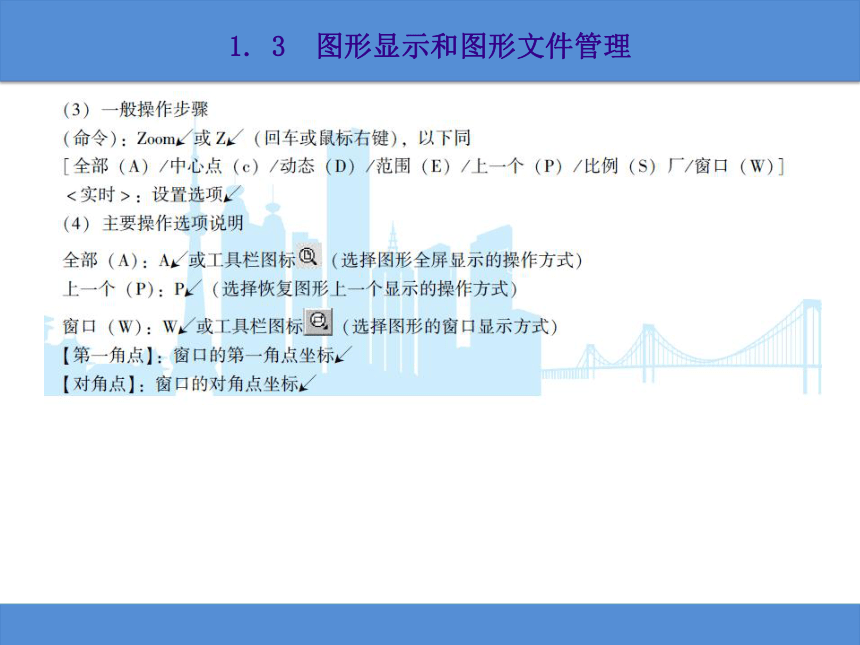

　　1. 视图缩放命令(Zoom (Z))
　　(1) 功能： 设置图形文件的窗口显示方式。
　　(2) 命令调用方式： ↑菜单方式： 【视图】→ 【缩放】
　　↑键盘输入方式： ZOOM
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理

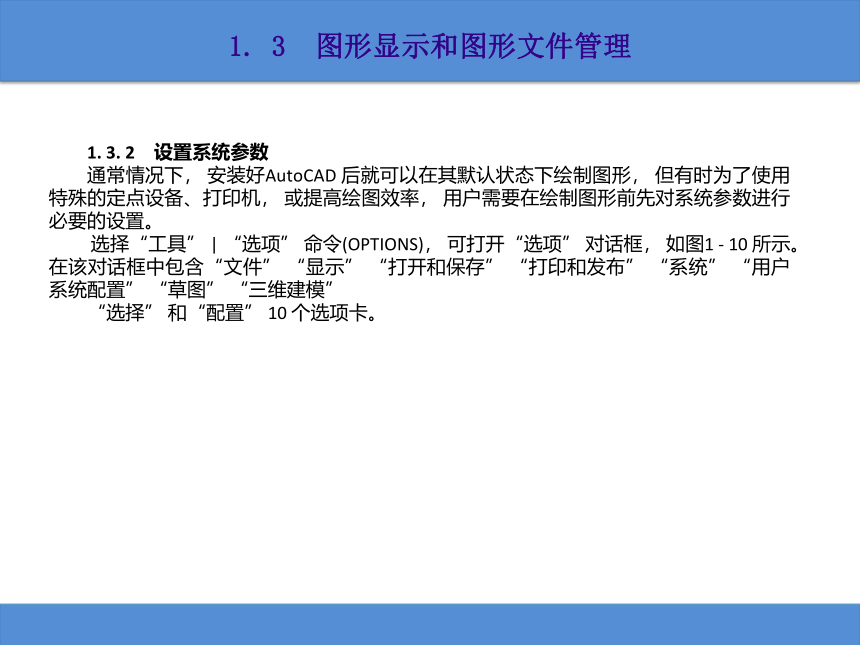

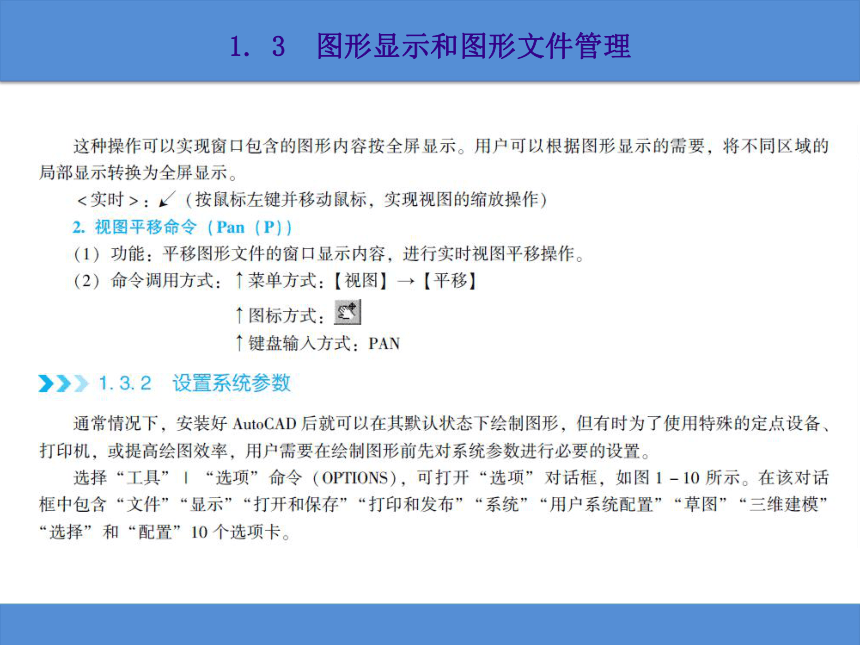

　　1. 3. 2　设置系统参数
　　通常情况下， 安装好AutoCAD 后就可以在其默认状态下绘制图形， 但有时为了使用特殊的定点设备、打印机， 或提高绘图效率， 用户需要在绘制图形前先对系统参数进行必要的设置。

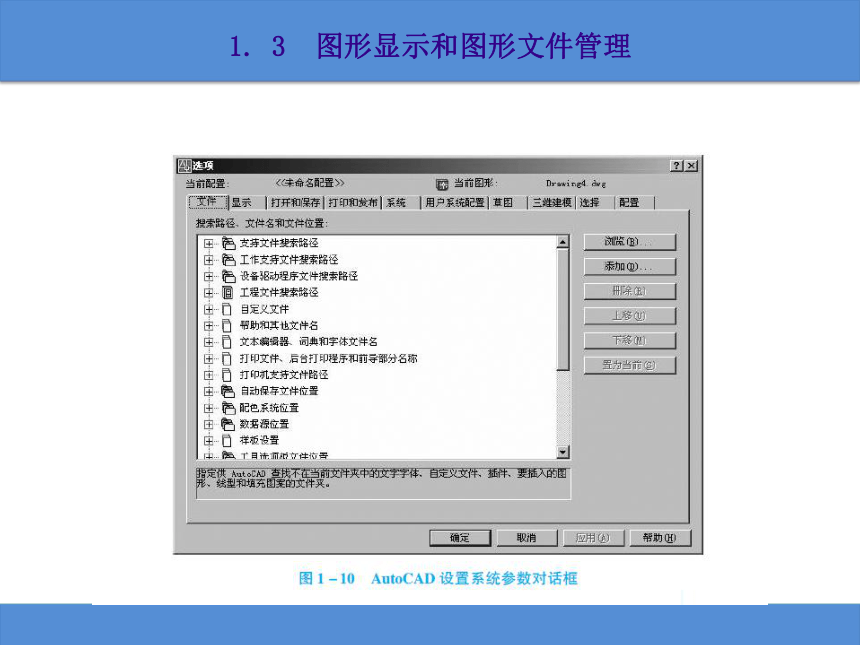

　　选择“工具” | “选项” 命令(OPTIONS)， 可打开“选项” 对话框， 如图1 - 10 所示。在该对话框中包含“文件” “显示” “打开和保存” “打印和发布” “系统” “用户系统配置” “草图” “三维建模”
　　“选择” 和“配置” 10 个选项卡。
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理

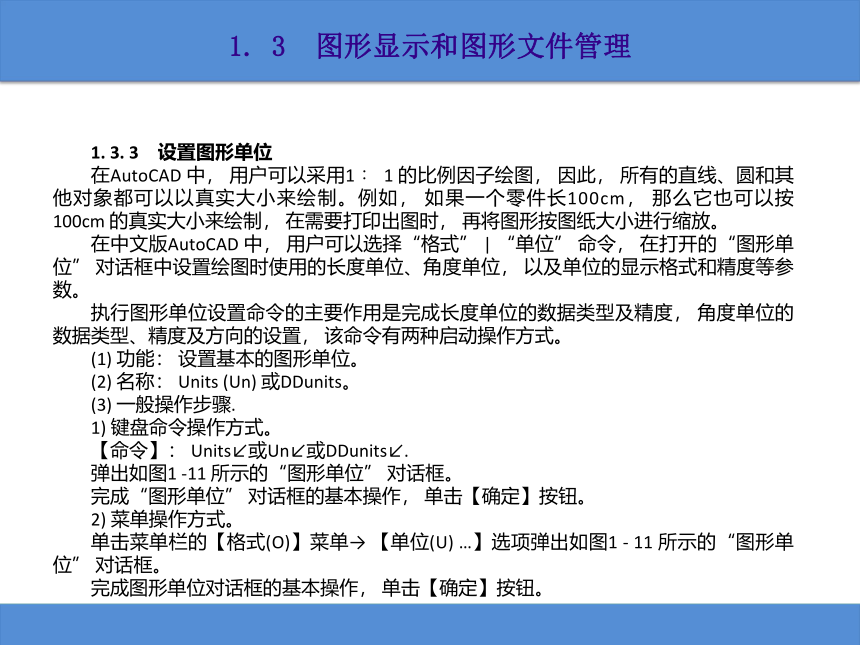

　　1. 3. 3　设置图形单位
　　在AutoCAD 中， 用户可以采用1 ∶ 1 的比例因子绘图， 因此， 所有的直线、圆和其他对象都可以以真实大小来绘制。例如， 如果一个零件长100cm， 那么它也可以按100cm 的真实大小来绘制， 在需要打印出图时， 再将图形按图纸大小进行缩放。
　　在中文版AutoCAD 中， 用户可以选择“格式” | “单位” 命令， 在打开的“图形单位” 对话框中设置绘图时使用的长度单位、角度单位， 以及单位的显示格式和精度等参数。
　　执行图形单位设置命令的主要作用是完成长度单位的数据类型及精度， 角度单位的数据类型、精度及方向的设置， 该命令有两种启动操作方式。
　　(1) 功能： 设置基本的图形单位。
　　(2) 名称： Units (Un) 或DDunits。
　　(3) 一般操作步骤.
　　1) 键盘命令操作方式。
　　【命令】： Units↙或Un↙或DDunits↙.

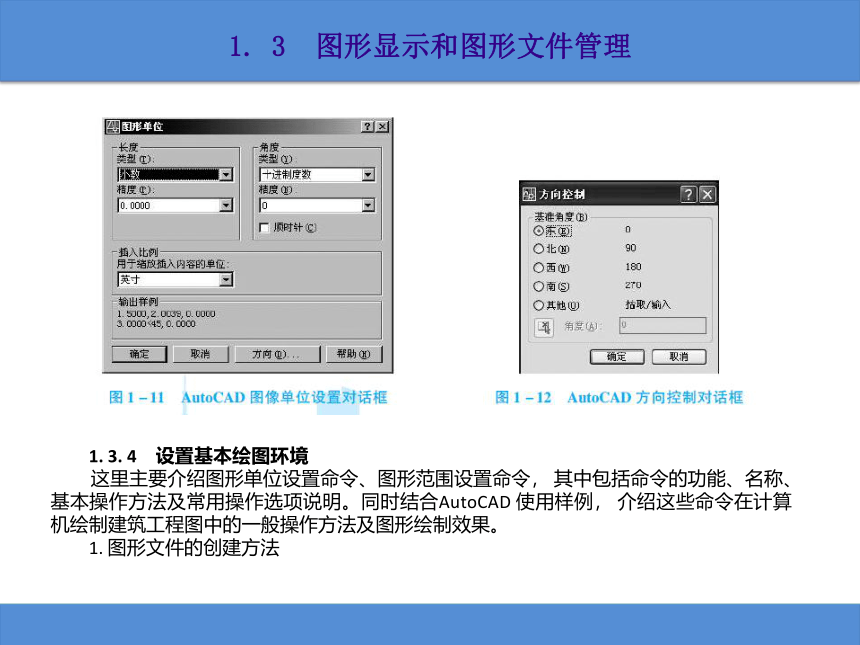

　　弹出如图1 -11 所示的“图形单位” 对话框。
　　完成“图形单位” 对话框的基本操作， 单击【确定】按钮。
　　2) 菜单操作方式。
　　单击菜单栏的【格式(O)】菜单→ 【单位(U) …】选项弹出如图1 - 11 所示的“图形单位” 对话框。
　　完成图形单位对话框的基本操作， 单击【确定】按钮。
　
1. 3　图形显示和图形文件管理

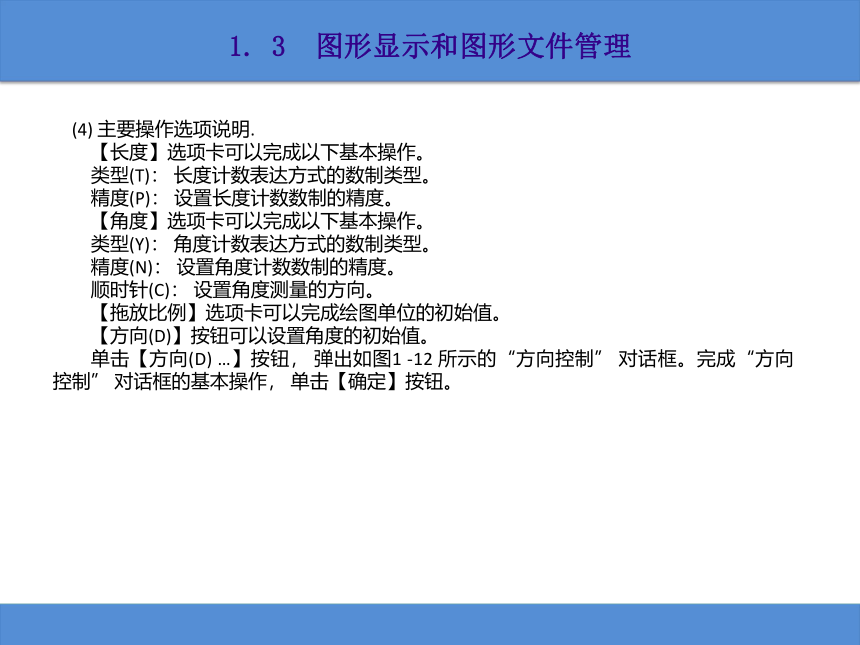

　(4) 主要操作选项说明.
　　【长度】选项卡可以完成以下基本操作。
　　类型(T)： 长度计数表达方式的数制类型。
　　精度(P)： 设置长度计数数制的精度。
　　【角度】选项卡可以完成以下基本操作。
　　类型(Y)： 角度计数表达方式的数制类型。
　　精度(N)： 设置角度计数数制的精度。
　　顺时针(C)： 设置角度测量的方向。
　　【拖放比例】选项卡可以完成绘图单位的初始值。
　　【方向(D)】按钮可以设置角度的初始值。
　　单击【方向(D) …】按钮， 弹出如图1 -12 所示的“方向控制” 对话框。完成“方向控制” 对话框的基本操作， 单击【确定】按钮。
1. 3　图形显示和图形文件管理
　　1. 3. 4　设置基本绘图环境
　　这里主要介绍图形单位设置命令、图形范围设置命令， 其中包括命令的功能、名称、基本操作方法及常用操作选项说明。同时结合AutoCAD 使用样例， 介绍这些命令在计算机绘制建筑工程图中的一般操作方法及图形绘制效果。
　　1. 图形文件的创建方法
　　
1. 3　图形显示和图形文件管理

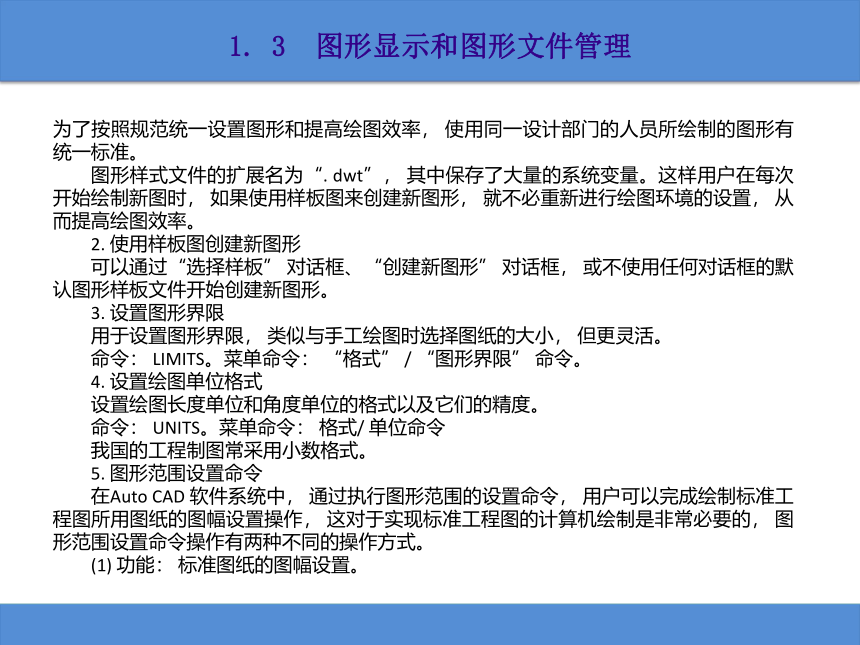

为了按照规范统一设置图形和提高绘图效率， 使用同一设计部门的人员所绘制的图形有统一标准。
　　图形样式文件的扩展名为“. dwt”， 其中保存了大量的系统变量。这样用户在每次开始绘制新图时， 如果使用样板图来创建新图形， 就不必重新进行绘图环境的设置， 从而提高绘图效率。
　　2. 使用样板图创建新图形
　　可以通过“选择样板” 对话框、“创建新图形” 对话框， 或不使用任何对话框的默认图形样板文件开始创建新图形。
　　3. 设置图形界限
　　用于设置图形界限， 类似与手工绘图时选择图纸的大小， 但更灵活。
　　命令： LIMITS。菜单命令： “格式” / “图形界限” 命令。
　　4. 设置绘图单位格式
　　设置绘图长度单位和角度单位的格式以及它们的精度。
　　命令： UNITS。菜单命令： 格式/ 单位命令
　　我国的工程制图常采用小数格式。
　　5. 图形范围设置命令
　　在Auto CAD 软件系统中， 通过执行图形范围的设置命令， 用户可以完成绘制标准工程图所用图纸的图幅设置操作， 这对于实现标准工程图的计算机绘制是非常必要的， 图形范围设置命令操作有两种不同的操作方式。
　　(1) 功能： 标准图纸的图幅设置。
　　
1. 3　图形显示和图形文件管理

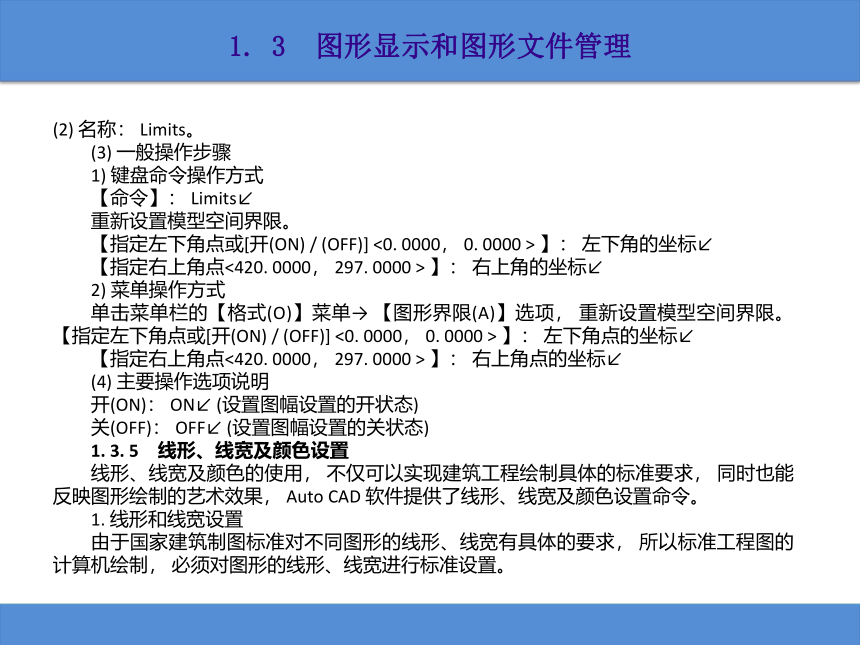

(2) 名称： Limits。
　　(3) 一般操作步骤
　　1) 键盘命令操作方式
　　【命令】： Limits↙
　　重新设置模型空间界限。
　　【指定左下角点或[开(ON) / (OFF)] <0. 0000， 0. 0000 > 】： 左下角的坐标↙
　　【指定右上角点<420. 0000， 297. 0000 > 】： 右上角的坐标↙
　　2) 菜单操作方式
　　单击菜单栏的【格式(O)】菜单→ 【图形界限(A)】选项， 重新设置模型空间界限。【指定左下角点或[开(ON) / (OFF)] <0. 0000， 0. 0000 > 】： 左下角点的坐标↙
　　【指定右上角点<420. 0000， 297. 0000 > 】： 右上角点的坐标↙
　　(4) 主要操作选项说明
　　开(ON)： ON↙ (设置图幅设置的开状态)
　　关(OFF)： OFF↙ (设置图幅设置的关状态)
　　1. 3. 5　线形、线宽及颜色设置
　　线形、线宽及颜色的使用， 不仅可以实现建筑工程绘制具体的标准要求， 同时也能反映图形绘制的艺术效果， Auto CAD 软件提供了线形、线宽及颜色设置命令。
　　1. 线形和线宽设置
　　由于国家建筑制图标准对不同图形的线形、线宽有具体的要求， 所以标准工程图的计算机绘制， 必须对图形的线形、线宽进行标准设置。
　　
1. 3　图形显示和图形文件管理

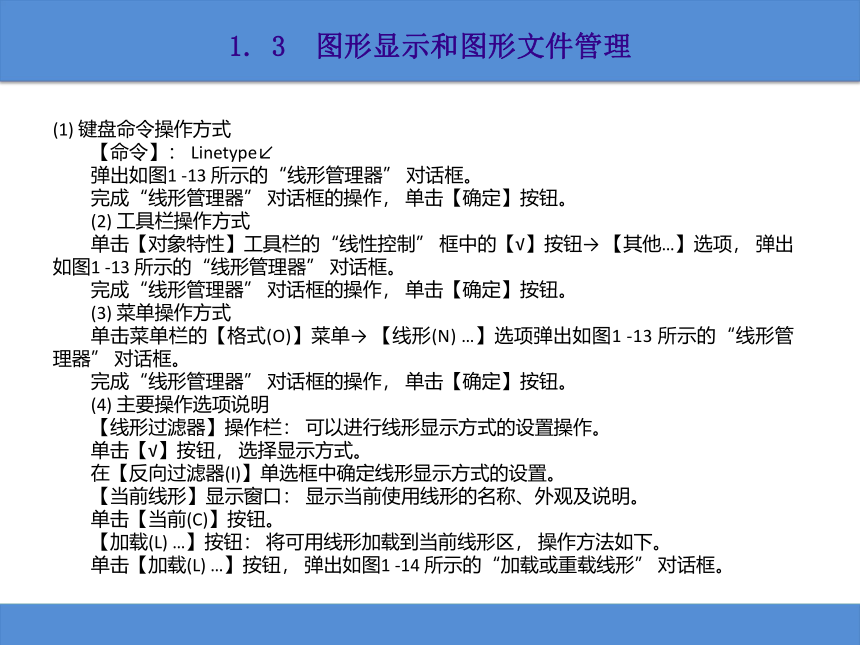

(1) 键盘命令操作方式
　　【命令】： Linetype↙
　　弹出如图1 -13 所示的“线形管理器” 对话框。
　　完成“线形管理器” 对话框的操作， 单击【确定】按钮。
　　(2) 工具栏操作方式
　　单击【对象特性】工具栏的“线性控制” 框中的【√】按钮→ 【其他…】选项， 弹出如图1 -13 所示的“线形管理器” 对话框。
　　完成“线形管理器” 对话框的操作， 单击【确定】按钮。
　　(3) 菜单操作方式
　　单击菜单栏的【格式(O)】菜单→ 【线形(N) …】选项弹出如图1 -13 所示的“线形管理器” 对话框。
　　完成“线形管理器” 对话框的操作， 单击【确定】按钮。
　　(4) 主要操作选项说明
　　【线形过滤器】操作栏： 可以进行线形显示方式的设置操作。
　　单击【√】按钮， 选择显示方式。
　　在【反向过滤器(I)】单选框中确定线形显示方式的设置。
　　【当前线形】显示窗口： 显示当前使用线形的名称、外观及说明。
　　单击【当前(C)】按钮。
　　【加载(L) …】按钮： 将可用线形加载到当前线形区， 操作方法如下。
　　单击【加载(L) …】按钮， 弹出如图1 -14 所示的“加载或重载线形” 对话框。
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理
　　完成“加载或重载线形” 对话框的操作， 单击【确定】按钮。
　　提示： 若想将某一线形设置为当前线形， 首先要将这一线形加载到当前线形区， 没有被加载的线形是不能被设置为当前线形的。
　　【删除】按钮： 删除选定的线形。
　　【当前(c)】按钮： 将选定的线形置为当前操作的线形。
　　【显示/ 隐藏细节(D)】按钮： 控制显示或隐藏选定线形的详细设置信息。
　　当【显示细节(D)】按钮处于显示状态时， 可以做以下操作。
　　(1) 缩放时使用图纸空间单位(U) 的单选操作。
　　(2) 全局比例因子(G) 的设置操作(见线形比例设置)。
　　(3) 当前对象缩放比例(O) 的设置操作(见线形比例设置)。
　　2. 线形比例设置.
　　(1) 全局线形比例因子(Ltscale)： 控制当前图形文件中所有线形比例的设置。
　　【命令】： Ltscale↙或Lts↙.
　　【输入新线形比例因子<1. 0000 > 】： 新线形比例因子值(大于零) ↙.
　　(2) 局部线形比例因子(Celtscale)： 控制当前图形文件中局部线形比例的设置。
　　【命令】： Celtscale↙.
　　【输入新线形比例因子<1. 0000 > 】： 新线形比例因子值(大于零) ↙.
　　3. 线宽设置命令.
　　(1) 键盘命令操作方式.
　　【命令】： Lweight↙.
　　弹出如图1 -15 所示的“线宽设置” 对话框。
　　完成“线宽设置” 对话框的操作， 单击【确定】按钮。
1. 3　图形显示和图形文件管理
　　( 2) 工具栏操作方式
　　单击【对象特性】工具栏的“线宽控制” 框中的【√】按钮→ 【其他…】选项， 弹出线宽选择列表→选取某一线宽↙
　　(3) 菜单操作方式
　　单击菜单栏的【格式(O)】菜单→ 【线宽(W) …】选项， 弹出如图1 -15 所示的“线宽设置” 对话框。
　　完成“线宽设置” 对话框的操作， 单击【确定】按钮。
　　1. 3. 6　颜色设置命令
　　
1. 3　图形显示和图形文件管理
Auto CAD 软件系统提供了丰富的颜色配置， 通过执行颜色设置命令的操作， 可以完成绘图环境的颜色配置。
　　(1) 功能： 在图形文件中， 设置图形绘制环境的颜色。
　　(2) 名称： Color
　　(3) 一般操作步骤
　　1) 键盘命令操作方式
　　【命令】： Color↙
　　弹出如图1 -16 所示的“选择颜色” 对话框。
　　选取某一颜色， 单击【确定】按钮。
　　2) 工具栏操作方式
　　单击【对象特性】工具栏的“颜色控制” 框中的【√】按钮→ 【其他…】选项， 弹出如图1 -16 所示的“选择颜色”对话框。
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理
　　选取某一颜色， 单击【确定】按钮。
　　3) 菜单操作方式.
　　单击菜单栏的【格式(O)】菜单→ 【颜色(C) …】选项， 弹出如图1 -15 所示的“选择颜色” 对话框。
　　选取某一颜色， 单击【确定】按钮。
　　1. 3. 7　对象特性编辑命令
　　借助于对象特性编辑命令的操作， 可以完成绘图环境的综合设置(如颜色、图层、线形及线宽等)。
　　(1) 功能： 在图形文件中， 编辑创建实体对象的特性。
　　(2) 名称。
　　(3) 一般操作步骤.
　　1) 键盘命令操作方式.
　　【命令】： Properties↙.
　　弹出如图1 -17 所示的“特性编辑” 操作窗口。
　　完成“特性编辑” 操作窗口操作， 单击【关闭】按钮。
　　2) 工具栏操作方式.
　　单击【标准】工具栏的“特性(Ctrl + 1)” 图标， 弹出如图1 - 17所示的“特性编辑” 操作窗口。
　　完成“特性编辑” 操作窗口操作， 单击【关闭】按钮。
　　3) 菜单操作方式.
　　单击菜单栏的【修改(M)】菜单→ 【特性(P)】选项， 弹出如图1 -17 所示的“特性编辑” 操作窗口。
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理
　　完成“特性编辑” 操作窗口操作， 单击【关闭】按钮。
　　(4) 主要操作说明
　　按字母： 显示19 种特性编辑设置的基本状况。
　　按分类： 显示四种类型的特性编辑设置状况。
　　1) 基本： 颜色、图层、线形、线形比例、线宽及厚度。
　　2) 打印样式： 打印样式、打印样式表、打印表附着到、打印表类型。
　　3) 视图： 中心点X、Y、Z 坐标及高度、宽度。
　　4) 其他： 打开UCS 图标、每个视口都显示UCS 图标及UCS 名称。
　　下拉列表： 特性编辑选择。
　　快速选择按钮： 操作“快速选择” 对话框。
　　选择对象按钮： 选去操作对象。
　　切换PICKADD 系统变量的值： PICKADD 系统变量的设置。
　　1. 3. 8　AutoCAD 的坐标系统
　　1. 笛卡尔坐标和极坐标
　　笛卡尔坐标系有三个轴， 即X、Y、Z 轴。输入坐标时，需要指定沿X、Y 和Z 轴相对于坐标系原点(0， 0， 0) 的距离及其方向。笛卡尔坐标的表示方法为(X， Y， Z)。
　　极坐标系使用距离和角度定位点， 如图1 - 18 所示。极坐标的形式为(X < Y)， 其中X 表示该点距原点的距离， Y表示该点与原点的连线与坐标轴的角度， 点(0 <0) 与笛卡尔坐标系中的点(0， 0) 重合， 极坐标系中的坐标轴与笛卡尔坐标系中的X 正方向轴平行。默认情况下， 角度按逆时针方向增大， 按顺时针方向减小。若需要按顺时针方向绕原点移动输入点， 可以输入负的角度值。
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理
　　2. 绝对坐标和相对坐标
　　无论使用笛卡尔坐标系还是极坐标系， 均可以基于原点(0， 0) 输入绝对坐标， 或基于上一指定点输入相对坐标。
　　在输入相对坐标时， 需要在坐标前加@ 符号。
　　(1) 绝对坐标
　　创建对象时， 可以使用绝对或相对笛卡尔坐标定位点。已知点坐标的精确的X 和Y 值时， 可以使用绝对坐标。绝对坐标又包括绝对直角坐标输入法， 表示为(X， Y) 和绝对极坐标输入法， 表示为(r 　　(2) 相对坐标
　　要输入极坐标， 需要输入距离和角度， 并用尖括号“ < ” 隔开。相对坐标又包括相对直角坐标输入法， 表示为(@ X， Y) 相对极坐标输入法， 表示为(@ r < a)。创建对象时， 可以使用绝对或相对直角坐标定位点。
　　1. 3. 9　图像保存与打开
　　执行图形文件管理命令， 可以完成对已有图像文件打开、图形文件存储等操作。在建筑工程图的计算机绘制过程中， 这种操作是十分必要的。
　　1. 打开命令(Open)
　　(1) 功能： 打开已存储图形文件。
　　(2) 一般操作步骤。
　　【命令】： open↙
　　弹出如图1 -19 所示的“选择文件” 对话框。
　　
1. 3　图形显示和图形文件管理
完成“选择文件” 对话框的操作， 单击【打开】按钮。
　　2. 赋名存盘命令(Save)
　　(1) 功能： 赋名存储图像文件。
　　(2) 一般操作步骤。
　　【命令】： Save↙
　　弹出如图1 -20 所示“图形另存为” 对话框。
　　完成“图形另存为” 对话框操作， 单击【保存】按钮。
　　3. 快速存盘命令(Qsave)
　　(1) 功能： 按已有路径存储图像文件。
　　(2) 一般操作步骤。
　　【命令】： Qsave↙
1. 3　图形显示和图形文件管理
　　4. 自动存盘设置命令(Savetime)
　　(1) 功能： 设置图形文件的自动保存时间。
　　(2) 一般操作步骤
　　【命令】： Savetime↙
　　[SAVETIME] 　<120 > ： 自动保存时间的数值↙
　　5. 退出AUTOCAD 软件系统命令(Quit 或Exit)
　　(1) 功能： 退出AUTOCAD 软件系统。
　
1. 3　图形显示和图形文件管理
　(2) 一般操作步骤。
　　【命令】： Quit↙或Exit↙
　　6. AutoCAD 的文件类型
　　在AUTOCAD 软件系统中， 共有四种不同的文件类型， 分别是： “. dwg” ———AutoCAD 图形文件;“. bak” ———备份图形文件; “. dwt” ———绘图模板文件; “. $ ac” ———AutoCAD 创建的临时文件。
　　1. 3. 10　图形输出操作
　　AUTOCAD 软件系统提供了较强的图形输出功能， 利用系统的图形输出功能， 用户可按照工程的要求进行图形的输出操作， 常用的图像输出操作介绍如下。
　　1. AUTOCAD 软件图形输出功能的启动
　　(1) 按【Ctrl + P】键。
　　(2) 单击文件【文件(F)】→ 【打印(P)】。
　　AUTOCAD 软件系统图形输出功能启动后，系统将弹出如图1 -21 所示的“打印” 对话框，完成“打印” 对话框的设置操作后， 单击【确定】按钮， 就开始了图形输出的操作。
1. 3　图形显示和图形文件管理
1. 3　图形显示和图形文件管理
　　2. “打印” 对话框常用设置选项说明
　　【打印设备】配置打印机的设置( 【打印机配置】、【打印样式表】、【打印戳记】、【打印范围】、【打印到文件】)。
　　【打印设置】常规图形输出的设置( 【图纸尺寸和图纸单位】、【图形方向】、【打印区域】、【打印比例】、【打印偏移】、【着色视口选项】、【打印选项】)。
　　【图纸尺寸和图纸单位】设置操作栏。
　　英寸： 按英美标准选择输出图纸的设置。
　　毫米： 按国际标准(我国标准) 选择输出图纸的设置。
　　【图形方向】设置操作栏。
　　纵向(R)： 设置竖向图纸输出方式。
　　横向(N)： 设置横向图纸输出方式。
　　【打印区域】设置操作栏。
　　【图像界限(M)】设置按图形界限设置的图形输出方式。
　　【范围(X)】设置用户选定范围的图形输出方式。
　　【显示(D)】设置按图形屏幕显示范围的图形输出方式。
　　【视图(W)】设置按视图模式的图形输出方式。
　　【窗口(O)】设置按用户选定窗口的图形输出方式。
　　【打印比例】设置图纸输出的缩放比例。
　　1. 4　任务训练
　　1. 4. 1　【思考题】
　　
1. 3　图形显示和图形文件管理
1. 在AutoCAD2008 中， 命令有几种类型 怎样启用这些命令
　　2. 在使用AutoCAD2008 绘图过程中， 鼠标有什么作用
　　3. 怎样运用AutoCAD2008 设计中心来帮助用户提高绘图效率
　　4. 怎样使用AutoCAD2008 帮助和教程功能
　　5. 利用AutoCAD2008 绘制图形时， 可以通过哪几种方式创建新的图形文件
　　6. AutoCAD 提供哪些工具栏， 如何打开和关闭它们
　　7. AutoCAD2008 工作界面主要包括哪几个部分
　　8. AutoCAD2008 中， 面板的作用是什么 如何隐藏面板
　　9. 怎样打开已有图形文件
　　10. 用“缺省设置” “使用样板” “使用向导” 三种方式创建新的图形， 哪一种方式更好
　　11. 执行“文件/ 新建” 命令， 能否创建多个新的图形文件
　　1. 4. 2　【任务操作】
　　1. 练习调出绘图界面没有的工具栏， 然后调整其形状和位置。
　　2. 练习打开和关闭工具选项板， 将其分别置于浮动状态和固定状态。
　　3. 练习改变绘图界面的颜色。
　　4. 练习创建文件， 保存文件， 打开文件。
建筑CAD
第１ 章　建筑ＣＡＤ 概论
1. 4　任务训练
1. 4　任务训练
　　1. 4. 1　【思考题】
　　1. 在AutoCAD2008 中， 命令有几种类型 怎样启用这些命令
　　2. 在使用AutoCAD2008 绘图过程中， 鼠标有什么作用
　　3. 怎样运用AutoCAD2008 设计中心来帮助用户提高绘图效率
　　4. 怎样使用AutoCAD2008 帮助和教程功能
　　5. 利用AutoCAD2008 绘制图形时， 可以通过哪几种方式创建新的图形文件
　　6. AutoCAD 提供哪些工具栏， 如何打开和关闭它们
　　7. AutoCAD2008 工作界面主要包括哪几个部分
　　8. AutoCAD2008 中， 面板的作用是什么 如何隐藏面板
　　9. 怎样打开已有图形文件
　　10. 用“缺省设置” “使用样板” “使用向导” 三种方式创建新的图形， 哪一种方式更好
　　11. 执行“文件/ 新建” 命令， 能否创建多个新的图形文件
　　1. 4. 2　【任务操作】
　　1. 练习调出绘图界面没有的工具栏， 然后调整其形状和位置。
　　2. 练习打开和关闭工具选项板， 将其分别置于浮动状态和固定状态。
　　3. 练习改变绘图界面的颜色。
　　4. 练习创建文件， 保存文件， 打开文件。
