土方施工
单元1：

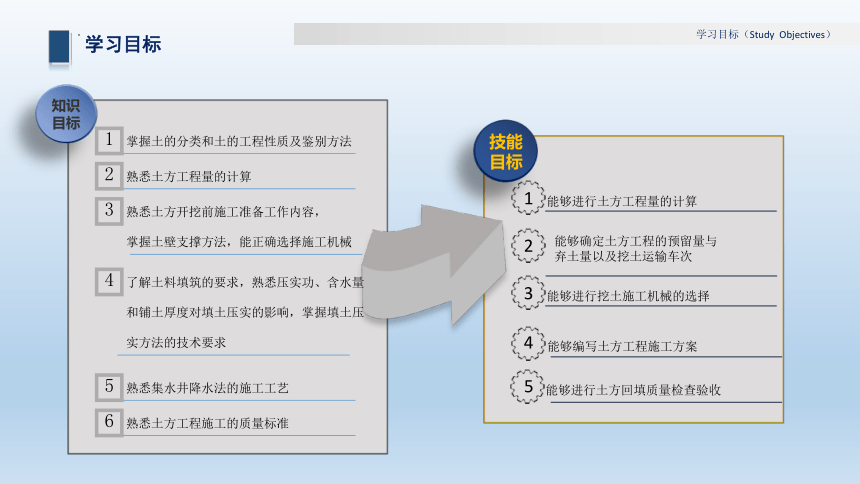

学习目标
知识
目标
技能
目标
1
掌握土的分类和土的工程性质及鉴别方法
2
熟悉土方工程量的计算
3
熟悉土方开挖前施工准备工作内容，
掌握土壁支撑方法，能正确选择施工机械
4
了解土料填筑的要求，熟悉压实功、含水量
和铺土厚度对填土压实的影响，掌握填土压
实方法的技术要求
5
熟悉集水井降水法的施工工艺
6
熟悉土方工程施工的质量标准
能够进行挖土施工机械的选择
3
能够确定土方工程的预留量与
弃土量以及挖土运输车次
2
能够进行土方工程量的计算
1
学习目标（Study Objectives）
能够编写土方工程施工方案
4
能够进行土方回填质量检查验收
5

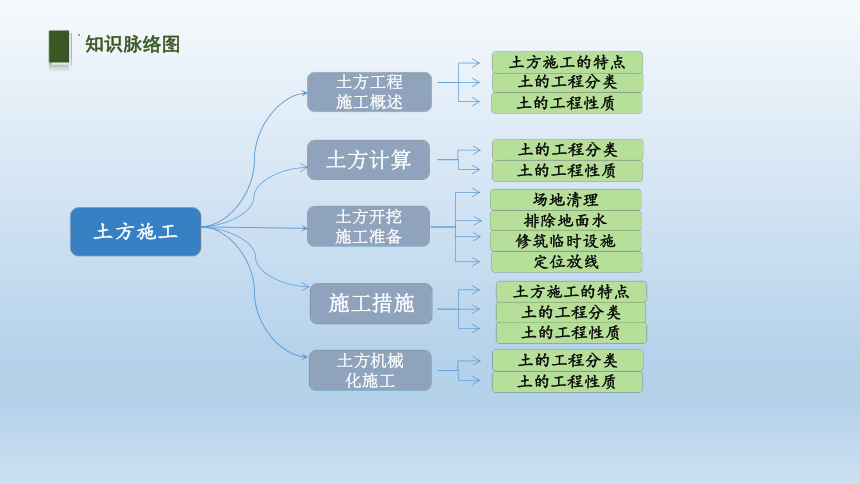

知识脉络图
土方工程
施工概述
土方施工
土的工程分类
土方计算
土方开挖
施工准备
施工措施
土方机械
化施工
土的工程性质
土方施工的特点
土的工程分类
土的工程性质
排除地面水
修筑临时设施
场地清理
定位放线
土的工程分类
土的工程性质
土方施工的特点
土的工程分类
土的工程性质

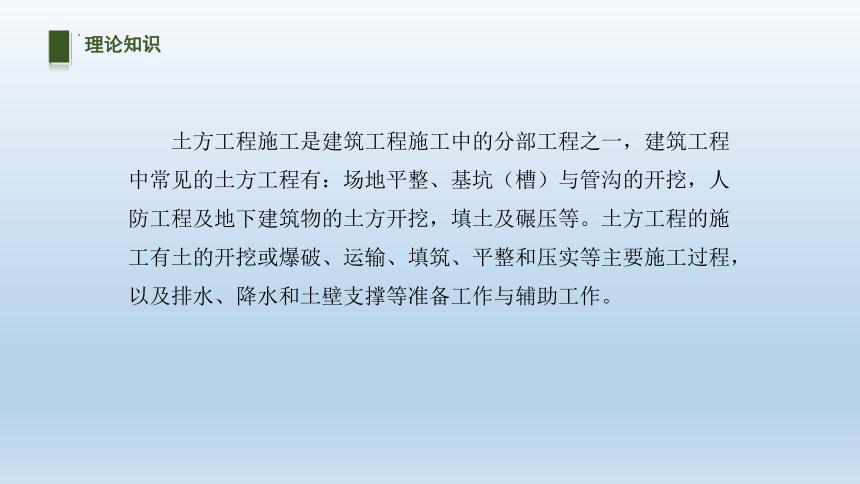

理论知识
土方工程施工是建筑工程施工中的分部工程之一，建筑工程中常见的土方工程有：场地平整、基坑（槽）与管沟的开挖，人防工程及地下建筑物的土方开挖，填土及碾压等。土方工程的施工有土的开挖或爆破、运输、填筑、平整和压实等主要施工过程，以及排水、降水和土壁支撑等准备工作与辅助工作。

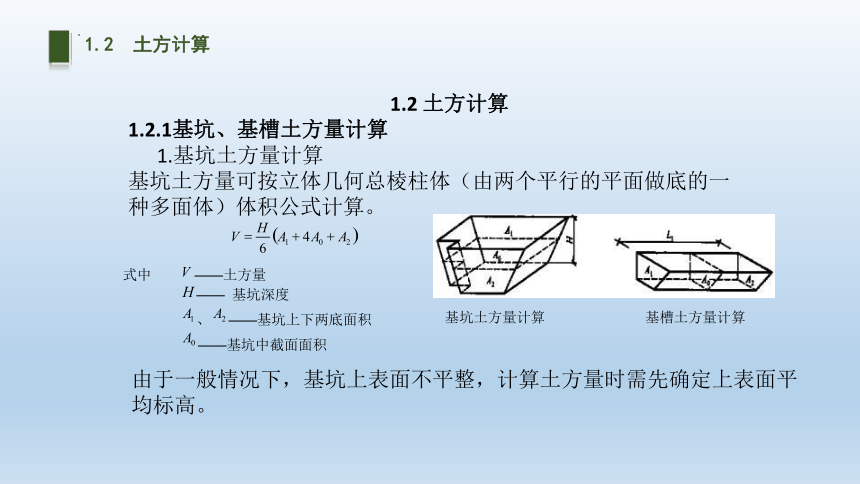

1.2 土方计算
1.2 土方计算
1.2.1基坑、基槽土方量计算
1.基坑土方量计算
基坑土方量可按立体几何总棱柱体（由两个平行的平面做底的一种多面体）体积公式计算。
(
)
2
0
1
4
6
A
A
A
H
V
+
+
=
式中
V
——
土方量
H
——
基坑深度
1
A
、
2
A
——
基坑上下两底面积
0
A
——
基坑中截面面积
基坑土方量计算 基槽土方量计算
由于一般情况下，基坑上表面不平整，计算土方量时需先确定上表面平均标高。
1.2 土方计算
1.2.1基坑、基槽土方量计算

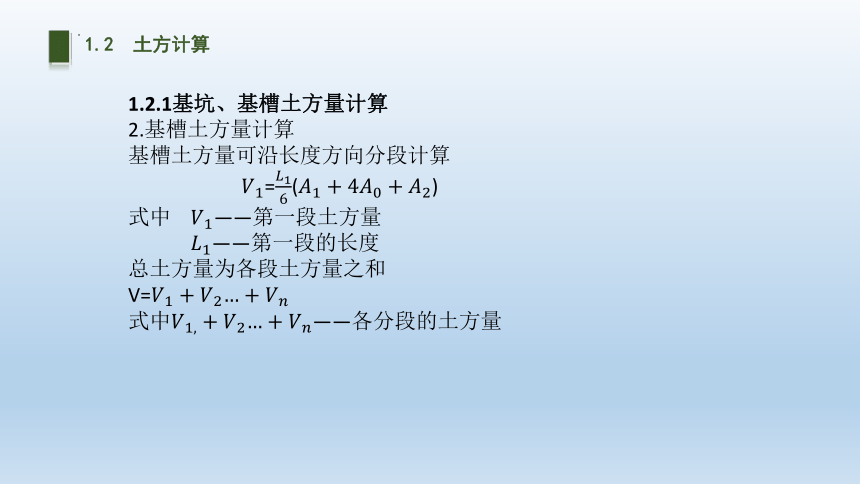

2.基槽土方量计算
基槽土方量可沿长度方向分段计算
=()
式中 ——第一段土方量
——第一段的长度
总土方量为各段土方量之和
V=
式中——各分段的土方量
1.2 土方计算

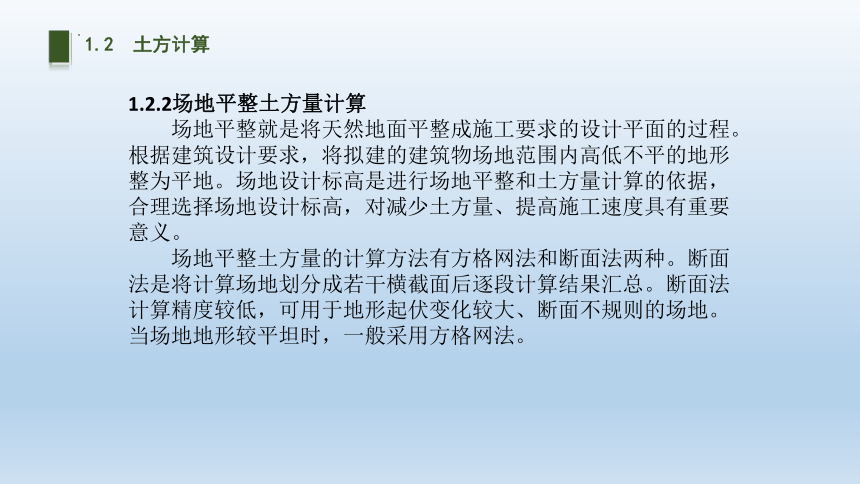

1.2.2场地平整土方量计算
场地平整就是将天然地面平整成施工要求的设计平面的过程。根据建筑设计要求，将拟建的建筑物场地范围内高低不平的地形整为平地。场地设计标高是进行场地平整和土方量计算的依据，合理选择场地设计标高，对减少土方量、提高施工速度具有重要意义。
场地平整土方量的计算方法有方格网法和断面法两种。断面法是将计算场地划分成若干横截面后逐段计算结果汇总。断面法计算精度较低，可用于地形起伏变化较大、断面不规则的场地。当场地地形较平坦时，一般采用方格网法。

1.2 土方计算
1.方格网法
方格网法计算场地平整土方量包括以下步骤：
（1）绘制方格网

由设计单位根据地形图，将建筑场地划分为若干个方格，方格边长主要取决于地形变化复杂程度，一般取a=10m、20m、30m、40m等，通常采用20m。方格网与测量的纵横坐标网相对应，在各方格角点规定的位置上标注角点的自然地面标高（H ）和设计标高（）。
1.2 土方计算
1.方格网法
（2）计算场地各方格角点的施工高度
各方格角点的施工高度为角点的设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度。各方格角点的施工高度按下式计算：
式中——角点的施工高度，即填方高度（以“+”为填，“-”
为挖）；
——角点的设计标高；
——角点的自然地面标高；
n——方格的角点编号（自然数列1，2，3，…，）。

1.2 土方计算
1.方格网法
（3）计算“零点”位置，确定零线。
当同一方格四个角点的施工高度同号时，该方格内的土方则全部为挖方或填方，如果同一方格中一部分角点的施工高度为“+”，而另一部分为“-”，则此方格中的土方一部分为填方，一部分为挖方，沿其边线必然有一不挖不填的点，即为“零点”。
零点的位置按下式计算：
式中 、——角点至零点的距离；
——相邻两角点的施工高度,均用绝对值；
——方格网的边长。
1.2 土方计算
1.方格网法
（3）计算“零点”位置，确定零线。
在实际工程中，为省略计算，确定零点的方法也可以用图解法，如图所示。方法是用尺在各角点上标出挖填施工高度相应比例，用尺相连，与方格相交点即为零点位置。此法甚为方便，同时可避免计算或查表出错。将相邻的零点连接起来，即为零线。它是确定方格中挖方与填方的分界线。

零点位置图解法
1.2 土方计算
1.方格网法
（4）计算方格土方工程量
按方格底面积图形和下表所列计算公式，计算每个方格内的挖方量或填方量。

1.2 土方计算
1.方格网法
（5）边坡土方量的计算
场地的挖方区和填方区的边沿都需要做成边坡，以保证挖方土壁和填方区的稳定。边坡的土方量可以划分成两种近似的几何形体进行计算：一种为三角棱锥体；另一种为三角棱柱体。
三角棱锥体边坡体积。
三角棱锥体边坡体积如图1-8中①~③、⑤~⑦、⑨~ 所示，计算公式如下
式中——三角棱锥体边坡的长度；
——三角棱锥体边坡的端面积。

1.2 土方计算
（5）边坡土方量的计算
②角棱柱体边坡体积。
三角棱柱体边坡体积，如下图中④所示，计算公式如下
=
当两端横断面面积相差很大时，边坡体积按下式计算：
()
式中——三角棱柱体边坡的长度；
——三角棱柱体边坡两端及中部横断面面积。

场地边坡平面
1.2 土方计算
（6）计算土方总量
将挖方量（或填方区）所有方格计算的土方量和边坡土方量汇总，即得该场地挖方和填方的总土方量。

场地边坡平面
2.断面法
沿场地取若干个相互平行的断面，可利用地形图或实际测量定出，将所取的每个断面（包括边坡断面）划分为若干个三角形和梯形，如图所示，则面积为
1.2 土方计算
（6）计算土方总量

场地边坡平面
常见问题解析
1.场地平整土方量计算的步骤解析
场地平整土方量计算一般按以下步骤进行：首先绘制水平控制网，然后测出控制网各点高程，再根据各点高程计算土方量。
2.场地平整土方量计算高程的取定
场地平整土方量计算必须以设计室外高程为依据，要考虑现场实际地坪和设计地坪的高差。
