(共30张PPT)
楼梯和电梯概述

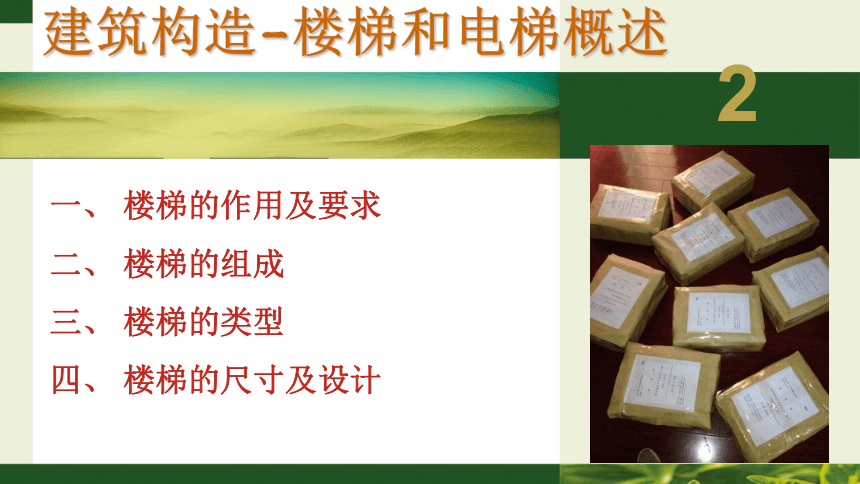

建筑构造-楼梯和电梯概述
2
一、 楼梯的作用及要求
二、 楼梯的组成
三、 楼梯的类型
四、 楼梯的尺寸及设计

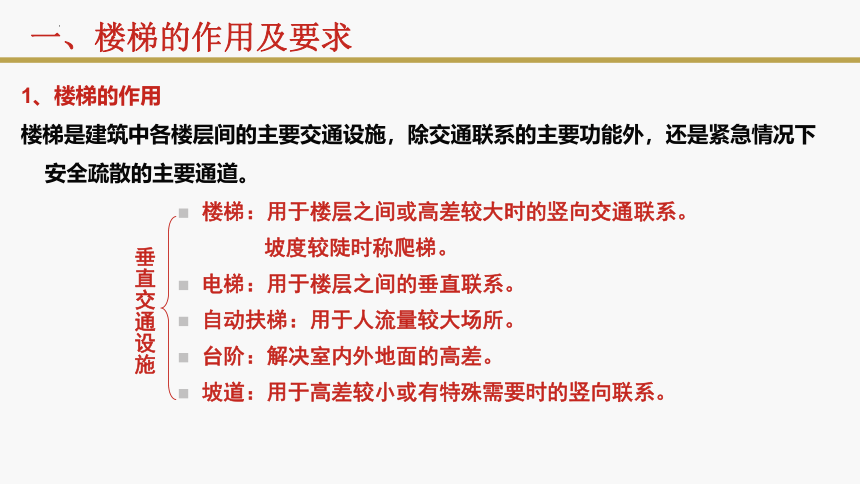

1、楼梯的作用
楼梯是建筑中各楼层间的主要交通设施，除交通联系的主要功能外，还是紧急情况下安全疏散的主要通道。
楼梯：用于楼层之间或高差较大时的竖向交通联系。
坡度较陡时称爬梯。
电梯：用于楼层之间的垂直联系。
自动扶梯：用于人流量较大场所。
台阶：解决室内外地面的高差。
坡道：用于高差较小或有特殊需要时的竖向联系。
垂直交通设施
一、楼梯的作用及要求

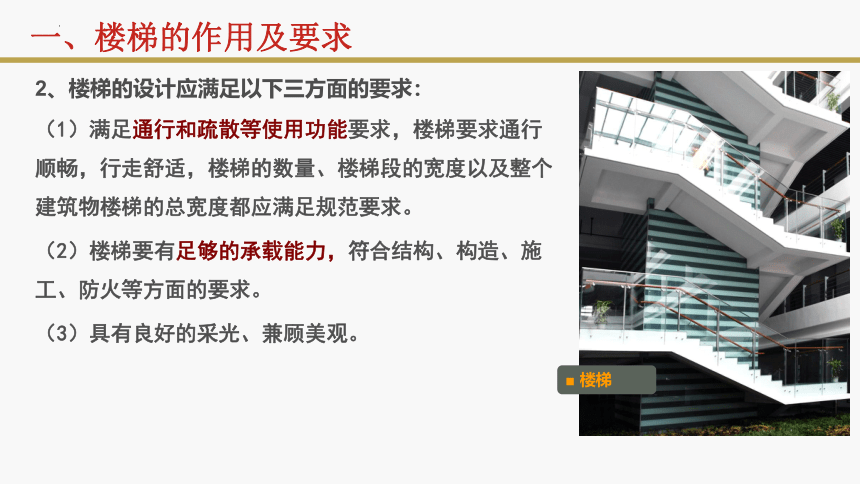

2、楼梯的设计应满足以下三方面的要求：
（1）满足通行和疏散等使用功能要求，楼梯要求通行顺畅，行走舒适，楼梯的数量、楼梯段的宽度以及整个建筑物楼梯的总宽度都应满足规范要求。
（2）楼梯要有足够的承载能力，符合结构、构造、施工、防火等方面的要求。
（3）具有良好的采光、兼顾美观。
一、楼梯的作用及要求

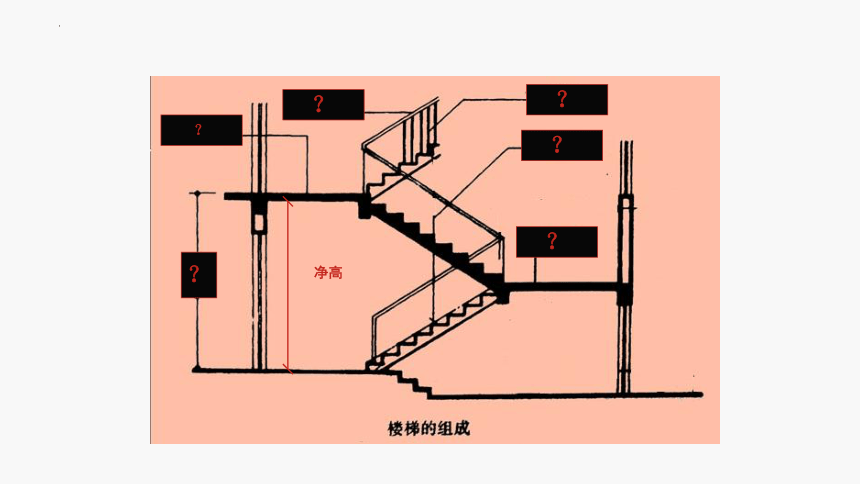

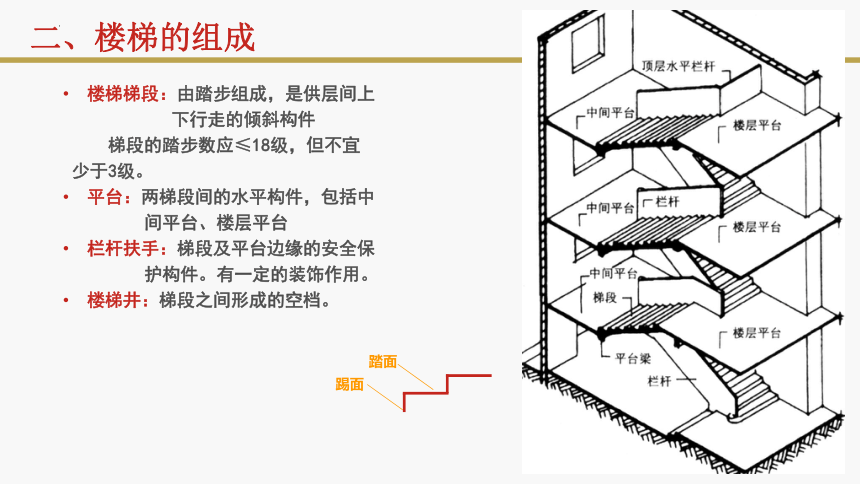

■ 楼梯
楼梯梯段：由踏步组成，是供层间上
下行走的倾斜构件
梯段的踏步数应≤18级，但不宜
少于3级。
平台：两梯段间的水平构件，包括中
间平台、楼层平台
栏杆扶手：梯段及平台边缘的安全保
护构件。有一定的装饰作用。
楼梯井：梯段之间形成的空档。
二、楼梯的组成
踏面
踢面
？
？
？
？
？
？
净高

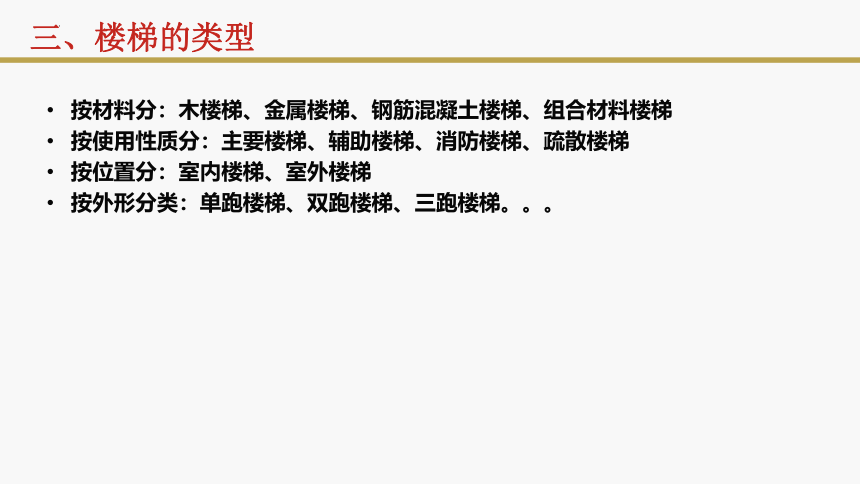

按材料分：木楼梯、金属楼梯、钢筋混凝土楼梯、组合材料楼梯
按使用性质分：主要楼梯、辅助楼梯、消防楼梯、疏散楼梯
按位置分：室内楼梯、室外楼梯
按外形分类：单跑楼梯、双跑楼梯、三跑楼梯。。。
三、楼梯的类型
●台阶和坡道构造

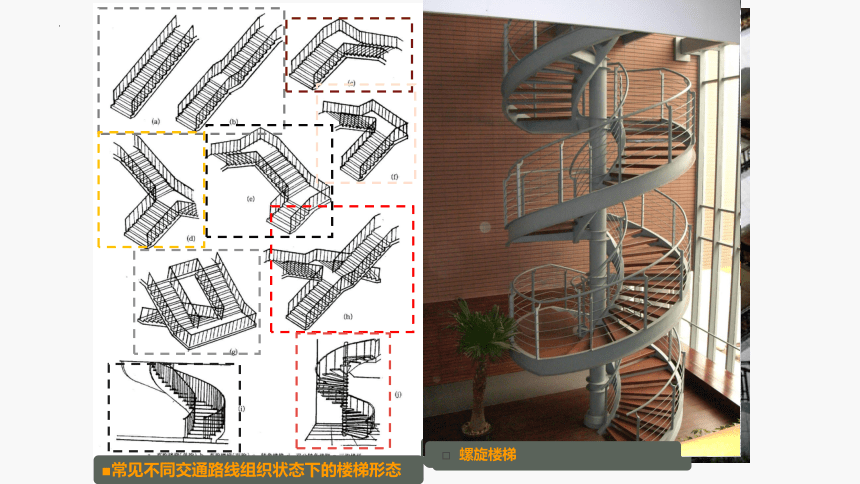

■常见不同交通路线组织状态下的楼梯形态
□ 单跑直跑楼梯
□ 双跑直跑楼梯
□ 折角楼梯
□ 双分折角楼梯
□ 三折楼梯
□ 对折（双跑）楼梯
□ 双分对折楼梯
□ 交叉楼梯
□ 圆弧形楼梯
□ 螺旋楼梯

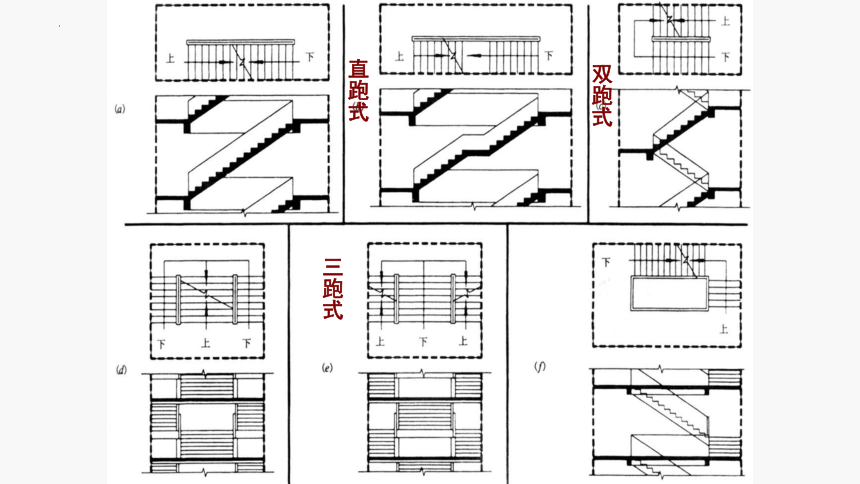

直跑式
双跑式
三跑式
1、楼梯的坡度：
梯段中各级踏步前缘的假定连线与水平面所成的夹角。楼梯的坡度由踏步高宽比决定
四、楼梯的尺寸及设计

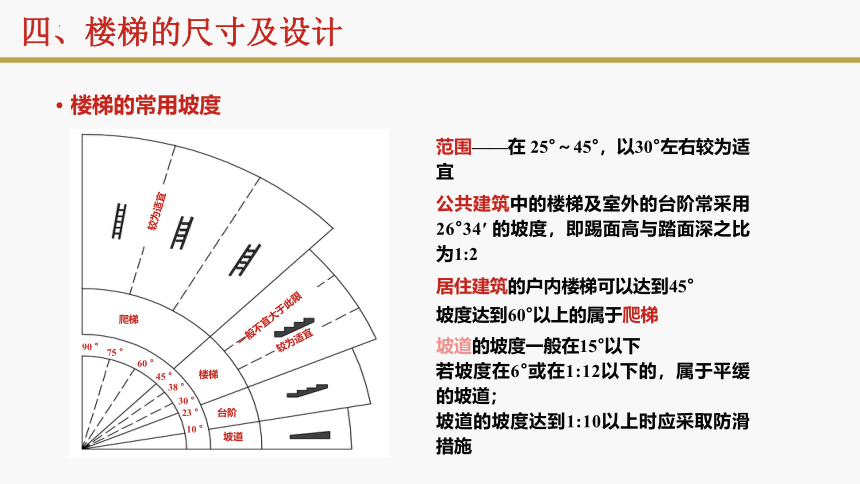

· 楼梯的常用坡度
范围——在 25°～45°，以30°左右较为适宜
坡道
台阶
楼梯
爬梯
10 °
23 °
30 °
38 °
45 °
60 °
75 °
90 °
较为适宜
一般不宜大于此限
较为适宜
公共建筑中的楼梯及室外的台阶常采用26°34′ 的坡度，即踢面高与踏面深之比为1:2
居住建筑的户内楼梯可以达到45°
坡度达到60°以上的属于爬梯
坡道的坡度一般在15°以下
若坡度在6°或在1:12以下的，属于平缓的坡道；
坡道的坡度达到1:10以上时应采取防滑措施
四、楼梯的尺寸及设计

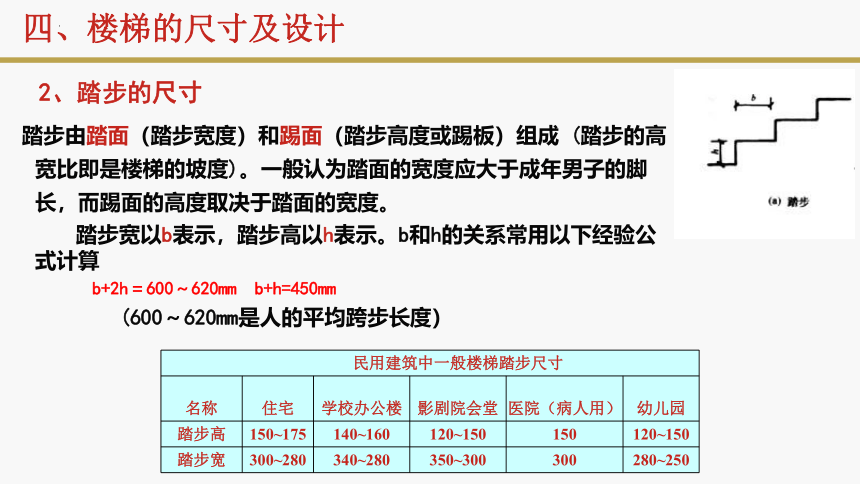

踏步由踏面（踏步宽度）和踢面（踏步高度或踢板）组成 (踏步的高宽比即是楼梯的坡度)。一般认为踏面的宽度应大于成年男子的脚长，而踢面的高度取决于踏面的宽度。
踏步宽以b表示，踏步高以h表示。b和h的关系常用以下经验公式计算
b+2h＝600～620mm b+h=450mm
(600～620mm是人的平均跨步长度）
民用建筑中一般楼梯踏步尺寸
名称 住宅 学校办公楼 影剧院会堂 医院（病人用） 幼儿园
踏步高 150~175 140~160 120~150 150 120~150
踏步宽 300~280 340~280 350~300 300 280~250
2、踏步的尺寸
四、楼梯的尺寸及设计
为了适应人在上楼梯时脚的活动情况，踏面应适当放宽，在不增加楼梯间进深的情况下可加踏口（也称突缘）或将踢面做倾斜，使踏面宽度增大。
四、楼梯的尺寸及设计
3、楼梯的宽度
楼梯的宽度应满足疏散要求，从确保安全的角度出发，楼梯宽度主要由通
过该段楼梯的人流数来确定，还应考虑建筑的类型、耐火等级、层数等因
素。
一般按每股人流宽为0.55+(0~0.15)m的尺寸确定,(0~0.15)m是人流在行进
中人体的摆幅。人流较多的公共建筑中应取上限值
四、楼梯的尺寸及设计
一般单股人流通行的梯段宽大于等于0.85m，双股人流通行梯段宽1.1～1.2m，三股人流通行时梯段宽1.5～1.8m。
还需考虑建筑的使用性质，住宅不小于1.1m，公共建筑不小于1.3米
4、平台宽度
《住宅设计规范》GB 50096-1999（2003年版）规定，楼梯平台净宽不应小于楼梯梯段净宽，并不得小于1.20m，以确保通过楼梯段的人流或货物也能顺利地在楼梯平台上通过，避免发生拥挤塞堵。
四、楼梯的尺寸及设计
5、楼梯的净空高度
楼梯净空高度指平台下或梯段下通行人或物件时所需要的竖向净空高度。
梯段下净高应大于2.20m；楼梯平台处净高及底层平台下过人时的净高不应小于2.00m。
起止踏步前缘与顶部突出物内边缘线的水平距离不应小于0.3m。
住宅建筑入口处地坪与室外地面应有高差，并不应小于0.1m。
四、楼梯的尺寸及设计
当在平行双跑楼梯底层中间平台下需设置通道时，为保证平台下净高满足通行要求，一般净距≥2000mm，可通过以下方式解决：
1. 在底层变作长短跑梯段。起步第一跑设为长跑，以提高中间平台标高。
2. 局部降低底层中间平台下地坪标高，使其低于底层室内地坪标高±0.000，以满足净空高度要求。
四、楼梯的尺寸及设计
3. 综合上两种方式采取长短跑梯段的同时，降低底层中间平台下地坪标高
4. 底层用直行单跑或直行双跑楼梯直接上二层。
四、楼梯的尺寸及设计
6、栏杆、扶手的高度
楼梯扶手的高度是指踏步前缘线至扶手顶部的垂直高度。它与楼梯的坡度及使用要求有关。
一般建筑室内楼梯扶手高度不宜小于900mm。
托幼建筑应符合儿童身材，其高度一般为600mm左右。
楼梯顶层水平扶手及靠近梯井一侧水平扶手的长度超过500mm时，其高度不小于1050mm。
四、楼梯的尺寸及设计
楼梯井
梯井宽：所谓梯井，系指梯段之间形成的空档，以60～200mm为宜。公共建筑不小于150mm，儿童用梯应小于120mm。
四、楼梯的尺寸及设计
7、梯段长度
指梯段始末两踏步前缘线之间的水平距离。梯段长度L与踏步宽度b及该梯段的踏步数量N有关。
梯段的踏步数量与该梯段所在楼层的高度H和踏步高度h有关。
1.梯段踏步数与层高的关系：
2.梯段长度与踏步数的关系：
例：两个梯段为等跑的双跑楼梯，梯段的踏步数量为N=H/2h；由于梯段上行的最后一个踏步面的标高与平台一致，在计算梯段长度时，应减去一个踏步宽度，则梯段长度L=(N-1)b
N=H/2h
L=(N-1)b
四、楼梯的尺寸及设计
L=(N-1)b
梯段长
踏步高150
宽度260
平台高
· 有关楼梯的一般规定——
□ 公共楼梯设计，每段梯段的步数不超过18级，不少于3级
□ 梯级的踢面高度原则上不超过180，不同类型的建筑设计时应符合规范所规定的踢面高度的上限和踏面深度的下限
□ 楼梯的梯段净宽（指墙边到扶手中心线的距离）按550+(0～150)为一股人流；
一般一股人流宽度大于900，两股人流宽度在1100～1400，三股人流在1650～2100；
不同类型建筑楼梯的梯段净宽按其使用性质决定，其中公共建筑均不应少于2股人流 ；
建筑高度不大于18m的住宅中、一边设置栏杆的疏散楼梯梯段净宽不应小于1000，其他疏散楼梯的净宽不应小于1100
□ 楼梯的平台深度（净宽）不应小于其梯段的宽度
□ 在有门开启的出口处和有构件突出处，楼梯平台应适当放宽
□ 建筑内公共疏散楼梯两梯段及扶手间水平净距不宜小于150
□ 楼梯梯段下面的净高不得小于2200；平台处净高不得小于2000
■ 在楼梯平面图中，应将一条线看成是一个高差，如果某梯段有n个踏步，则该
梯段的长度为踏步深×(n－1)
楼梯的平面表示法
四、楼梯的尺寸及设计
■ 平台深度需要加大的情况举例
(a) 平台深避开结构柱起算 (b) 遇有开门处踏步留出安全距离
平台深度需要加大的情况
四、楼梯的尺寸及设计
■ 楼梯平台及梯段下净高控制
≥300
≥2000
≥300
≥2000
≥2200
(a) 平台梁下净高控制
(b) 梯段下净高控制
四、楼梯的尺寸及设计
■ 平台梁下净高控制之所以要自梁底投影与梯段
的最近边沿处退开300以上，是因为下行时人的
头部会比脚先突出于踏步的平面以外
四、楼梯的尺寸及设计
· 楼梯设计的一般步骤——
□ 决定层间梯段段数及其平面转折关系
□ 按照规范要求通过试商决定层间的楼梯踏步数
□ 决定整个楼梯间的平面尺寸
□ 用剖面来检验楼梯的平面设计
四、楼梯的尺寸及设计
■ 设计实例分析——方案一
●楼梯的结构形式
●楼梯常用施工工艺
●楼梯的组成
●楼梯设计概要
●台阶和坡道构造
●有高差处无障碍设计的构造问题
●电梯和自动扶梯
■ 设计实例分析——方案二
●楼梯的结构形式
●楼梯常用施工工艺
●楼梯的组成
●楼梯设计概要
●台阶和坡道构造
●有高差处无障碍设计的构造问题
●电梯和自动扶梯
