楼地面构造

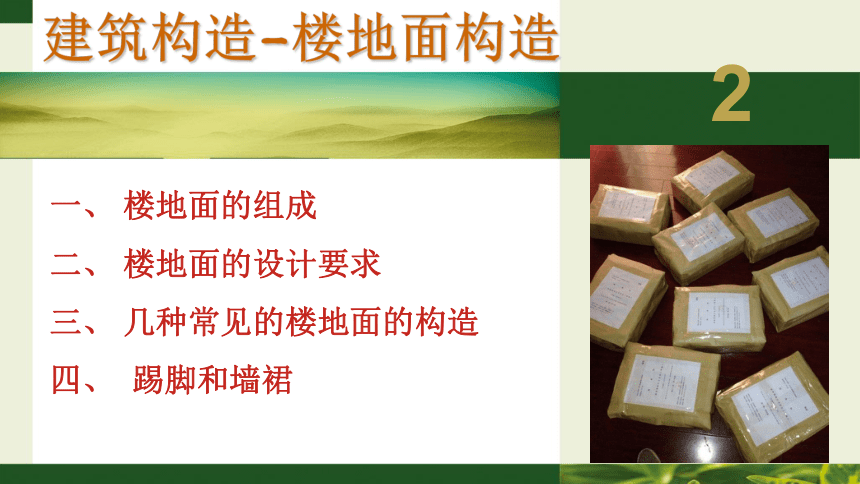

建筑构造-楼地面构造
2
一、 楼地面的组成
二、 楼地面的设计要求
三、 几种常见的楼地面的构造
四、 踢脚和墙裙

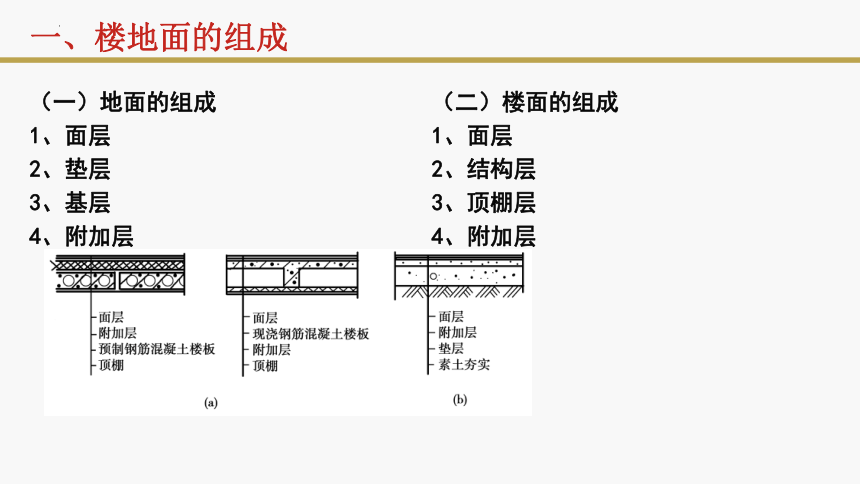

（一）地面的组成
1、面层
2、垫层
3、基层
4、附加层
（二）楼面的组成
1、面层
2、结构层
3、顶棚层
4、附加层
一、楼地面的组成

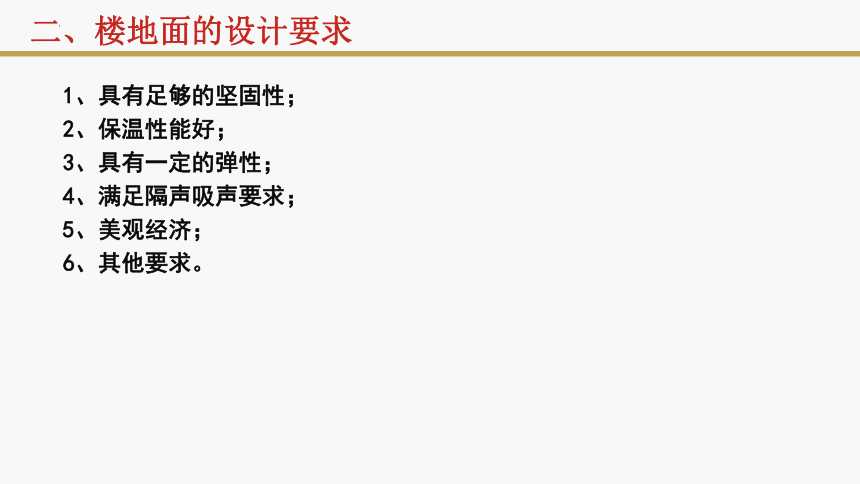

1、具有足够的坚固性；
2、保温性能好；
3、具有一定的弹性；
4、满足隔声吸声要求；
5、美观经济；
6、其他要求。
二、楼地面的设计要求

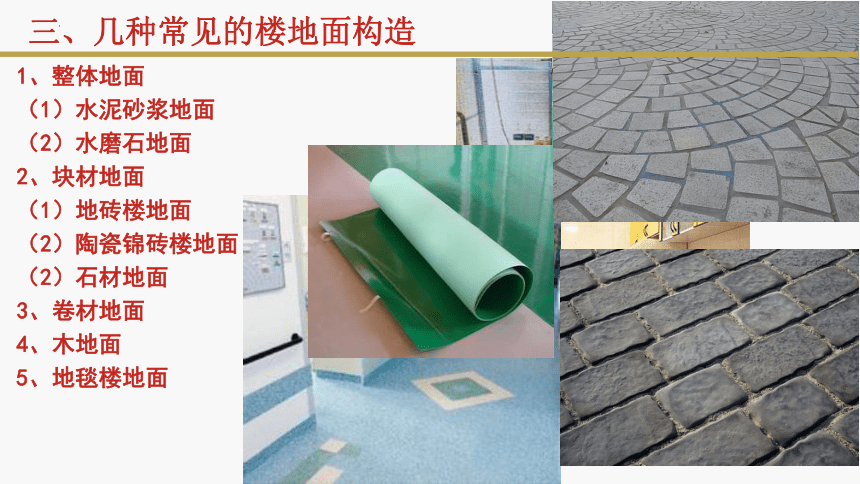

1、整体地面
（1）水泥砂浆地面
（2）水磨石地面
2、块材地面
（1）地砖楼地面
（2）陶瓷锦砖楼地面
（2）石材地面
3、卷材地面
4、木地面
5、地毯楼地面
三、几种常见的楼地面构造

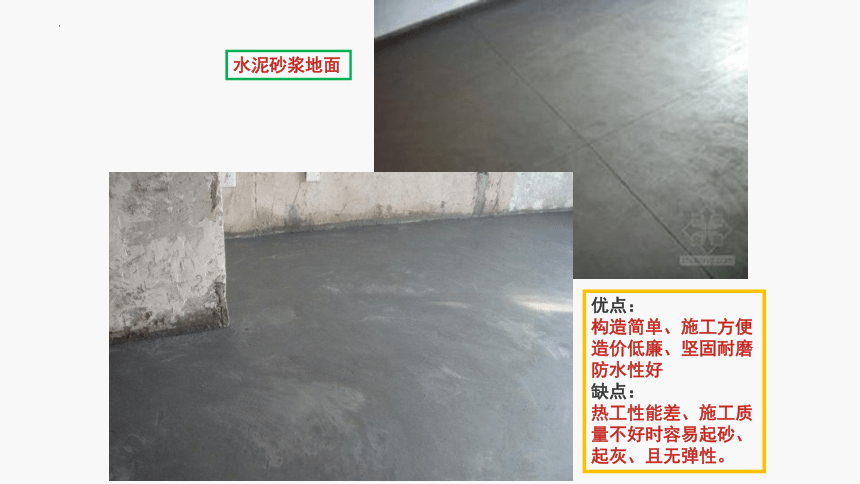

水泥砂浆地面
优点：
构造简单、施工方便
造价低廉、坚固耐磨
防水性好
缺点：
热工性能差、施工质量不好时容易起砂、起灰、且无弹性。

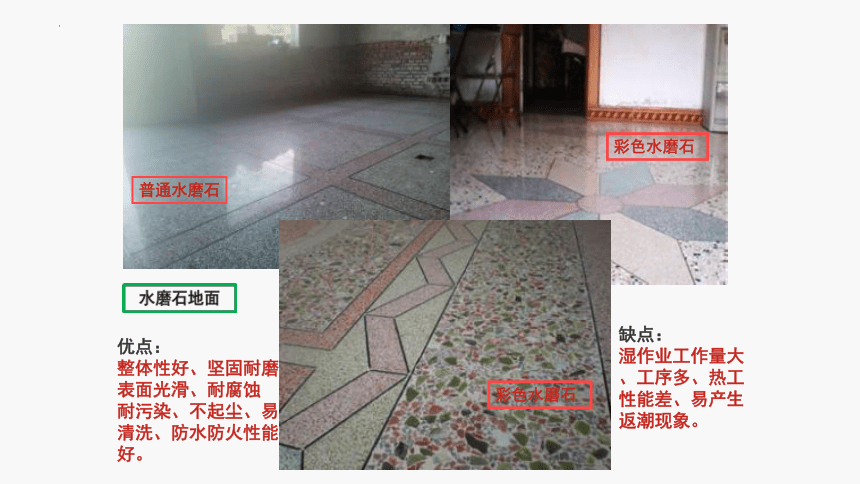

彩色水磨石
普通水磨石
彩色水磨石
优点：
整体性好、坚固耐磨
表面光滑、耐腐蚀
耐污染、不起尘、易清洗、防水防火性能好。
缺点：
湿作业工作量大、工序多、热工性能差、易产生返潮现象。
三、几种常见的楼地面构造

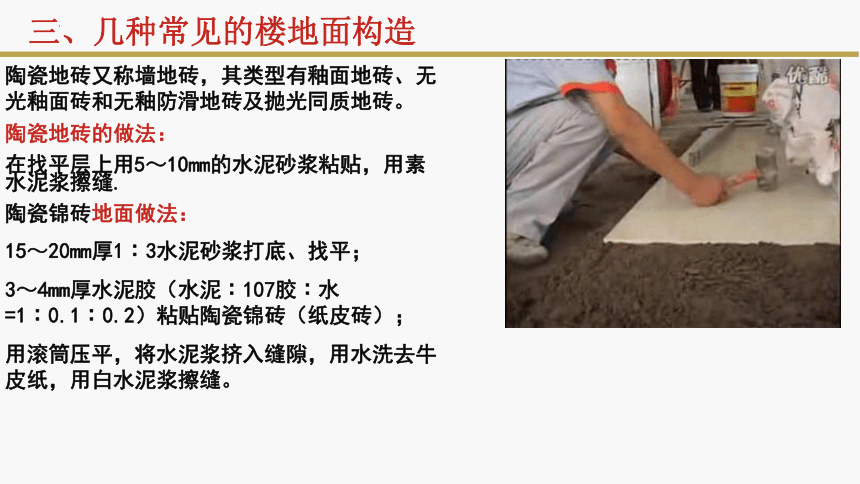

陶瓷地砖又称墙地砖，其类型有釉面地砖、无光釉面砖和无釉防滑地砖及抛光同质地砖。
陶瓷地砖的做法：
在找平层上用5～10mm的水泥砂浆粘贴，用素水泥浆擦缝.
陶瓷锦砖地面做法：
15～20mm厚1∶3水泥砂浆打底、找平；
3～4mm厚水泥胶（水泥∶107胶∶水=1∶0.1∶0.2）粘贴陶瓷锦砖（纸皮砖）；
用滚筒压平，将水泥浆挤入缝隙，用水洗去牛皮纸，用白水泥浆擦缝。

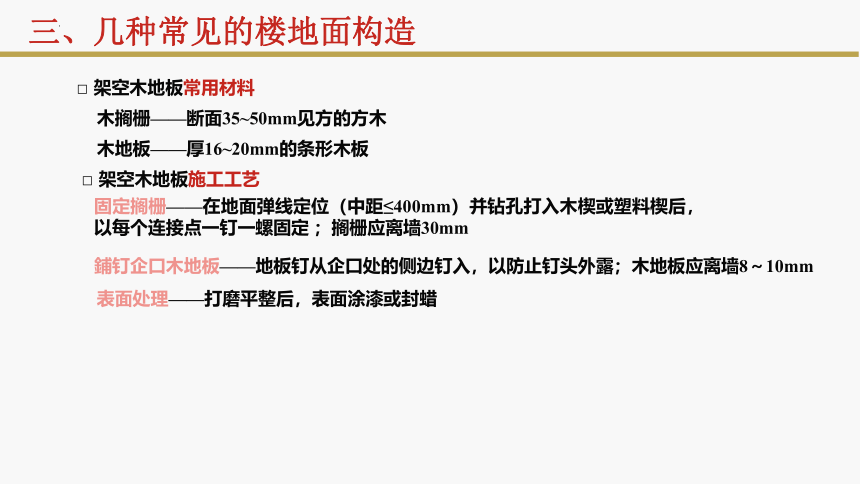

□ 架空木地板常用材料
木搁栅——断面35~50mm见方的方木
木地板——厚16~20mm的条形木板
□ 架空木地板施工工艺
固定搁栅——在地面弹线定位（中距≤400mm）并钻孔打入木楔或塑料楔后，以每个连接点一钉一螺固定 ；搁栅应离墙30mm
鋪钉企口木地板——地板钉从企口处的侧边钉入，以防止钉头外露；木地板应离墙8～10mm
表面处理——打磨平整后，表面涂漆或封蜡
三、几种常见的楼地面构造
■ 木搁栅以每个连接点一钉一螺固定 ，并应离墙30mm
■ 地板钉应从企口处的侧边钉入，以防止钉头外露
地板钉
■ 木地板应与墙面离开8-10mm的距离
■单层架空木地板构造详图示意
□ 架空木地板其他构造做法
双层架空木地板——有拼花要求时，可在搁栅上面先成45°角铺设约20mm厚的毛板一层，并在中间鋪上一层油纸、油毡或无纺布 ，用以隔声
弹性架空木地板——有特殊要求时，在架空地板的搁栅下设置弹性钢弓或羊毛毡、橡胶条等缓冲装置
三、几种常见的楼地面构造
双层木地板构造
面层地板
隔离层卷材
毛板
搁栅
铺拼花地板
毛地板
搁栅
(a) 双层木地板构造层次
(b) 毛板与拼花面板成角度布置
■ 双层木地板构造
■铺设厚约12~15mm、周边可扣接的成品复合木地板时，也可在搁栅上先铺钉一层毛板，获得必要的刚度和平整度后再安装面层扣板
■ 下衬钢弓的弹性木地板构造
■ 下衬橡皮垫块的弹性木地板构造
■ 用地弹簧的弹性木地板构造
踢脚
位置：地面与墙面交接处
作用：遮盖地面与墙面的接缝；
保护墙面，防止外界的碰撞损坏和清洗地面时对墙面的污染
高度：120-150mm
材料：一般与地面材料相同
墙裙
位置：踢脚板向上的延伸
作用：保护墙身免受外力的碰撞、摩擦破坏和避免受到潮湿的影响；装饰
高度：一般情况为900-1200mm，特殊情况为900-2000mm
四、踢脚和墙裙
下沉式卫生间构造
1—结构层
2—水泥砂浆找平层
3— 911防水层 (911聚氨酯防水涂料 )
4—水泥砂浆保护层
5—碎石疏水层
6— 无纺布
7—混凝土垫层
8—JS防水层聚合物水泥基复合防水涂料
9—水泥砂浆保护层
10— 地面瓷砖
