楼板的组成与类型

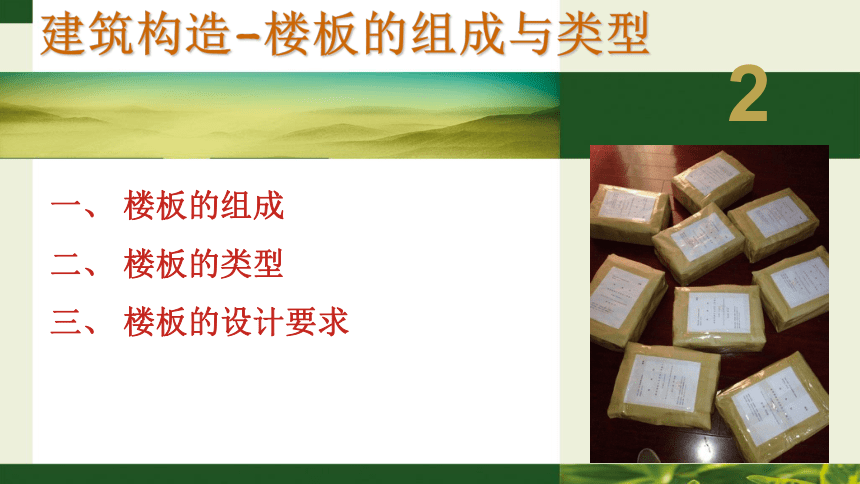

建筑构造-楼板的组成与类型
2
一、 楼板的组成
二、 楼板的类型
三、 楼板的设计要求
楼板、屋顶、阳台、雨篷——

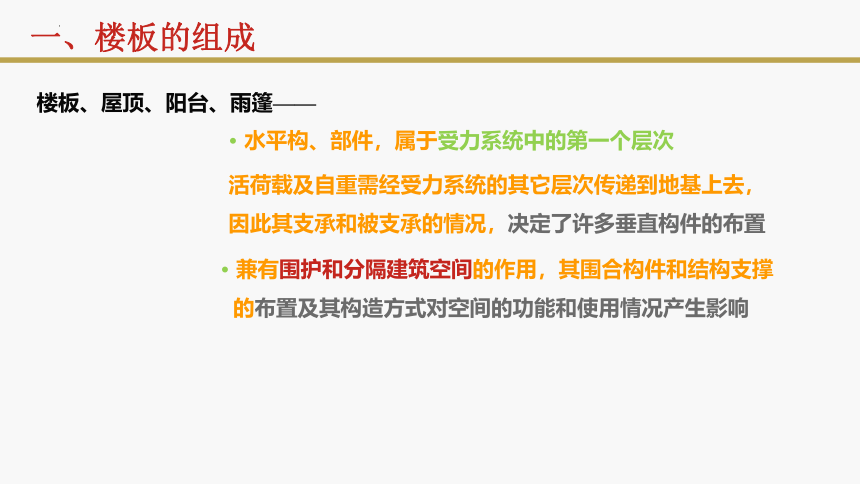

· 水平构、部件，属于受力系统中的第一个层次
活荷载及自重需经受力系统的其它层次传递到地基上去，
因此其支承和被支承的情况，决定了许多垂直构件的布置
· 兼有围护和分隔建筑空间的作用，其围合构件和结构支撑
的布置及其构造方式对空间的功能和使用情况产生影响
一、楼板的组成

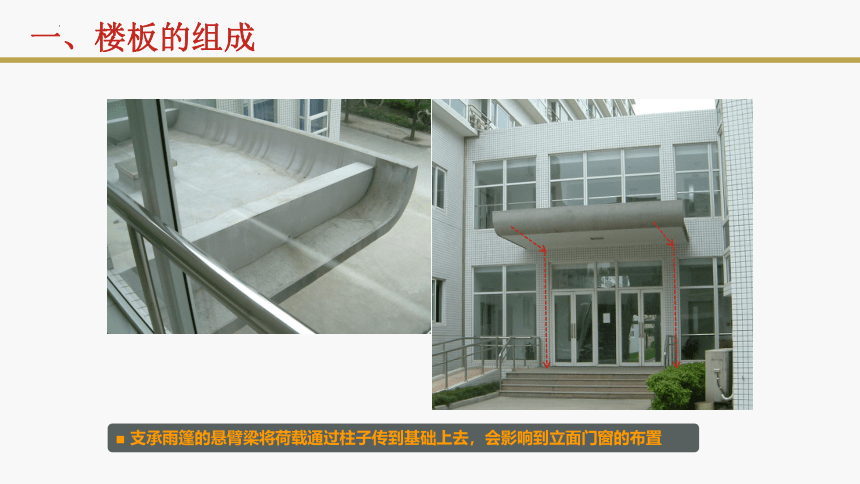

■ 支承雨篷的悬臂梁将荷载通过柱子传到基础上去，会影响到立面门窗的布置
一、楼板的组成
二、楼板的类型
1、木楼板
2、砖拱楼板（现不常用）
3、钢筋混凝土楼板
4、压型钢板组合楼板

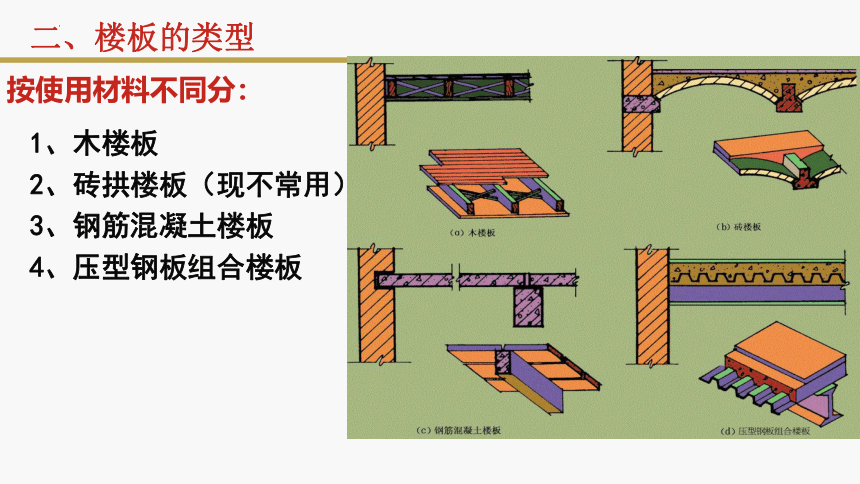

按使用材料不同分：
二、楼板的类型

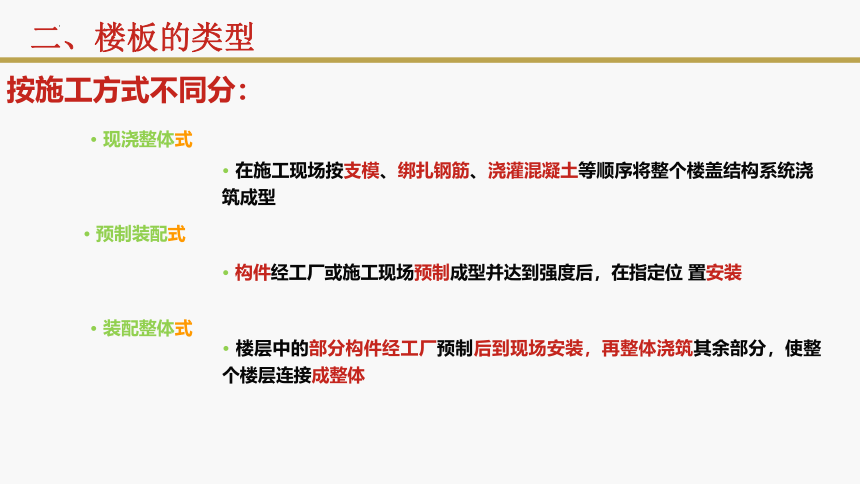

按施工方式不同分：
· 现浇整体式
· 预制装配式
· 装配整体式
· 在施工现场按支模、绑扎钢筋、浇灌混凝土等顺序将整个楼盖结构系统浇筑成型
· 构件经工厂或施工现场预制成型并达到强度后，在指定位 置安装
· 楼层中的部分构件经工厂预制后到现场安装，再整体浇筑其余部分，使整个楼层连接成整体
二、楼板的类型

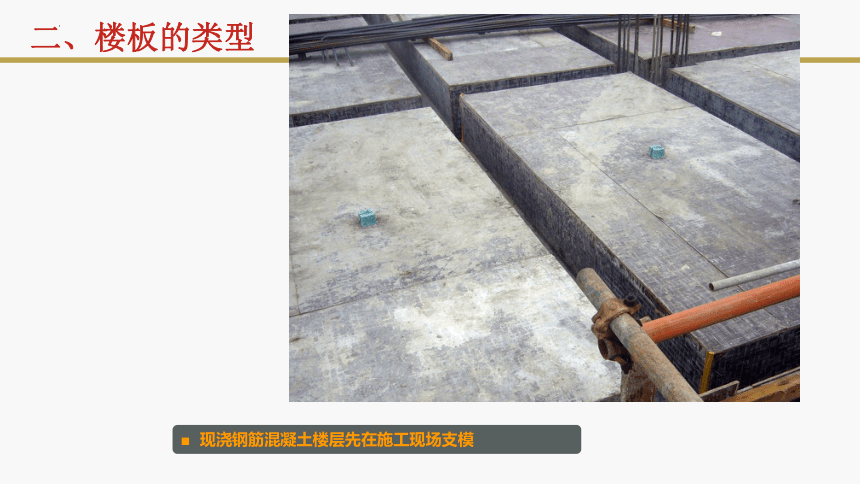

■ 现浇钢筋混凝土楼层先在施工现场支模
二、楼板的类型
■ 在模板中放入梁筋，并绑扎板筋
■ 板、梁、柱钢筋互有联系
■ 布筋情况符合现浇梁板梁的高度算到板面
二、楼板的类型
■ 运送商品混凝土到现场整体浇筑
三、楼板的设计要求
1、坚固：具有足够的强度和刚度。
2、防火：根据防火等级，选择防火措施。
3、防潮、防水、防腐蚀能力等．
4、隔声：传声途径：空气传声、固体传声。
措施：弹性面层；浮筑楼板；吊天棚。
5、便于管线铺设
6、经济：满足使用功能的前提下，
合理选用结构形式和构造方案
■ 楼板沿水平方向分隔上下空间，而且是承重构件，应具有足够的强度和刚度
三、楼板的设计要求
■ 楼板通常还需要承担其下部悬吊各类管道和吊顶等的附加荷载
三、楼板的设计要求
■某些固定的水平设备管线会预先埋设在楼板结构层中
三、楼板的设计要求
■ 较大空间的楼板之下可能会按结构需要布置梁，这些梁虽在建筑平面图中
无需标出，但实际会影响建筑净高以及垂直承重构件的布置
三、楼板的设计要求
■ 楼板应具有一定的防火、隔声和防水功能
三、楼板的设计要求
