楼梯细部构造
建筑构造-楼梯细部构造
2
一、 踏面构造
二、 防滑构造
三、 栏杆、栏板及扶手构造
踏步面层应耐磨，便于行走和清扫。
一般钢筋混凝土楼梯表面用水泥砂浆抹面，装修标准较高的可用水磨石、地板砖、大理石、人造石材等作踏步面层。
一、踏步构造

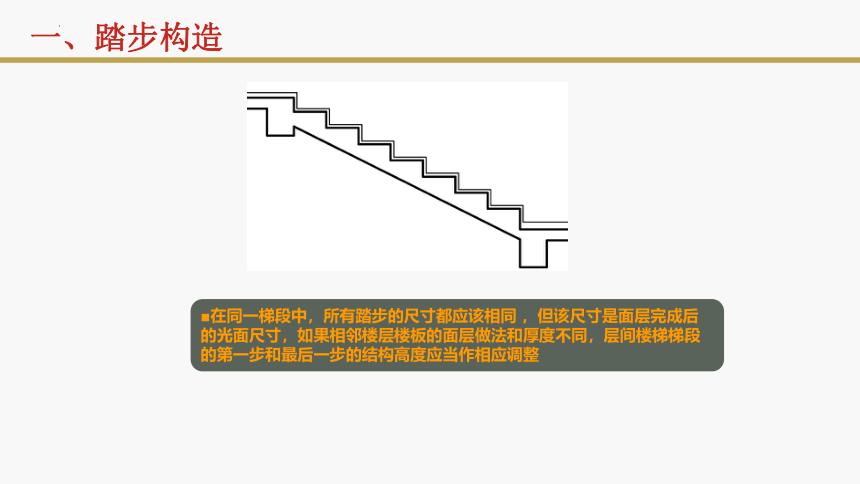

■在同一梯段中，所有踏步的尺寸都应该相同 ，但该尺寸是面层完成后的光面尺寸，如果相邻楼层楼板的面层做法和厚度不同，层间楼梯梯段的第一步和最后一步的结构高度应当作相应调整
一、踏步构造
二、防滑构造

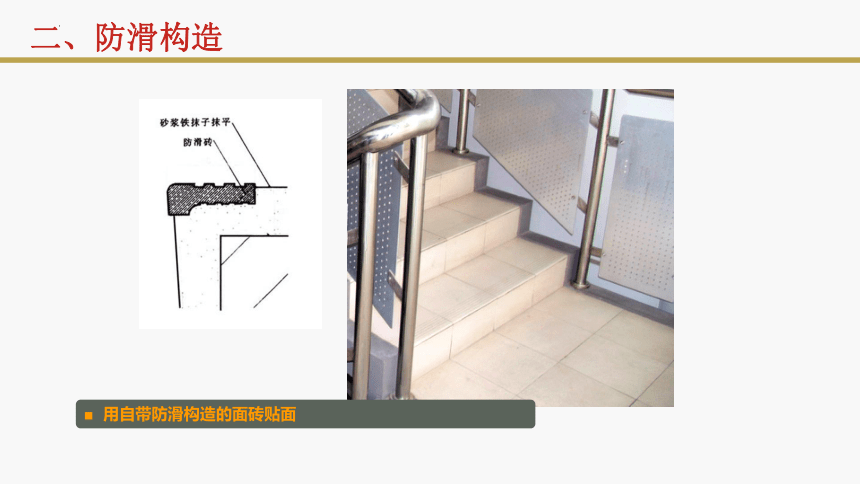

■ 用自带防滑构造的面砖贴面

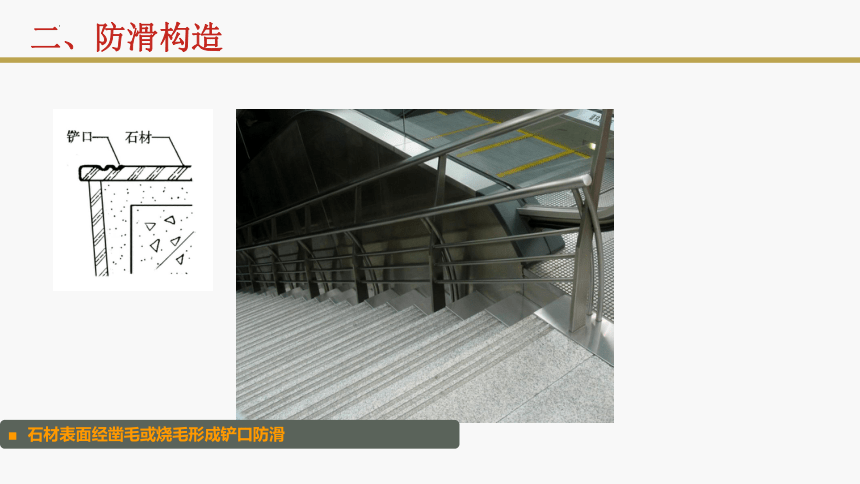

■ 石材表面经凿毛或烧毛形成铲口防滑
二、防滑构造

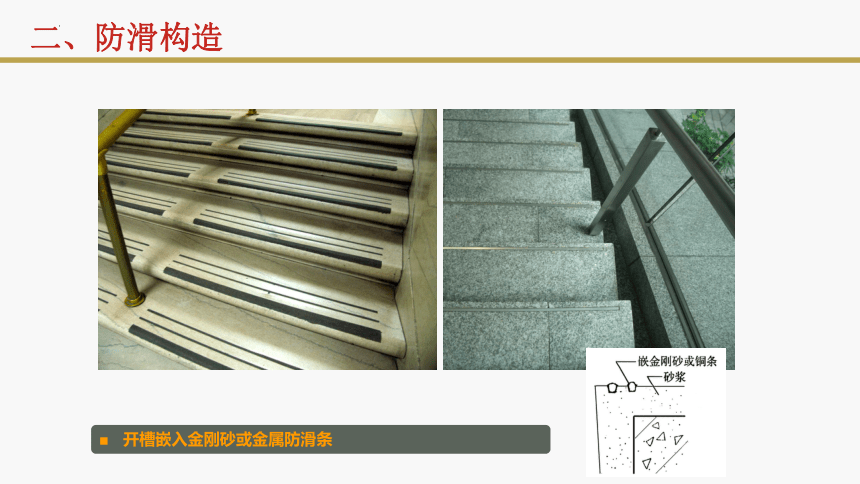

■ 开槽嵌入金刚砂或金属防滑条
二、防滑构造

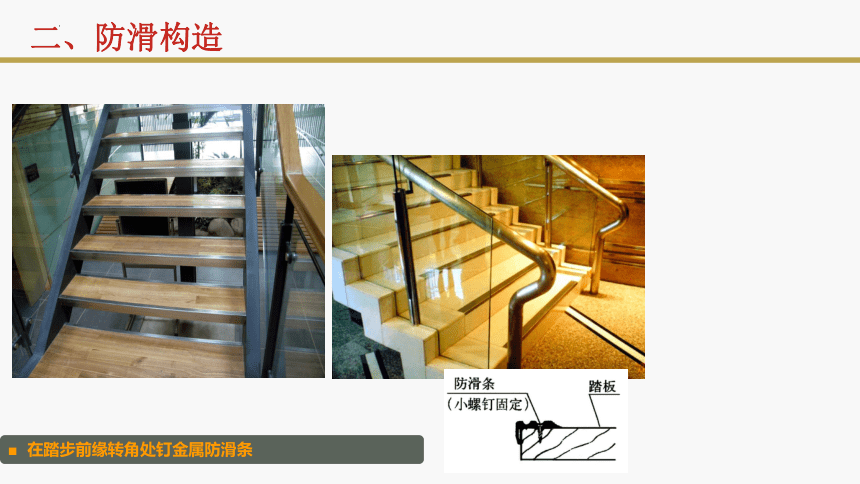

■ 在踏步前缘转角处钉金属防滑条
二、防滑构造

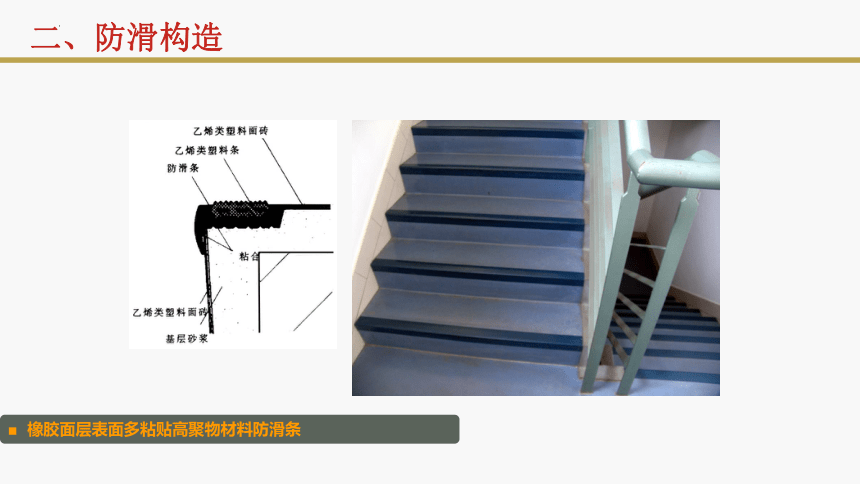

■ 橡胶面层表面多粘贴高聚物材料防滑条
二、防滑构造
栏杆、栏板
楼梯的栏杆、栏板是防护措施，应安全、坚固、耐久，同时造型应美观。
栏杆(板)做法有空花栏杆、实心栏板和组合式栏杆三种。
扶手
扶手位于栏杆顶部，是供人们上下楼梯倚扶之用。扶手一般多用硬木制作，也有金属扶手、塑料扶手等，按构造划分有空花栏杆扶手、栏板扶手和靠墙扶手等
三、栏杆、栏板及扶手构造
栏杆和栏板
栏杆一般采用方钢、圆钢、扁钢、钢管等制作成各种图案，既起安全防护作用，又有一定的装饰效果。
栏板多采用钢筋混凝土、配筋的砖砌体或木材、玻璃等材料做成实体。
组合栏杆是将栏杆和栏板组合在一起的一种栏杆形式。栏杆部分一般采用金属杆件，栏板部分可采用预制混凝土板材、有机玻璃、钢化玻璃、塑料板等。
三、栏杆、栏板及扶手构造
三、栏杆、栏板及扶手构造
栏杆与楼梯段的连接方式：
栏杆与楼梯段上的预埋件焊接
栏杆插入楼梯段上的预留洞中，用细石混凝土、水泥砂浆或螺栓固定
在踏步侧面预留孔洞或预埋铁件进行连接
三、栏杆、栏板及扶手构造
扶手
楼梯扶手应坚固、耐磨、光滑、美观，一般为硬木、金属管、塑料、天然石材等，断面形状和尺寸除考虑造型外，还应以方便手握为宜。
三、栏杆、栏板及扶手构造
三、栏杆、栏板及扶手构造
(a) 楼梯栏杆立杆安装方式
(c) 安装在踏面上的栏杆立杆
(b) 安装在楼梯侧边的栏杆立杆
楼梯栏杆立杆的安装方式
固定方式
踏步面上
踏步侧面
开脚窝牢
与埋件焊接
膨胀螺栓
打入
与预埋螺
栓栓接
开脚窝牢
三、栏杆、栏板及扶手构造
■ 楼梯金属立杆与预埋件焊接
三、栏杆、栏板及扶手构造
■ 楼梯金属立杆与梯段钢梁焊接
三、栏杆、栏板及扶手构造
■ 楼梯金属立杆与基底用膨胀螺栓连接
三、栏杆、栏板及扶手构造
■ 楼梯金属立杆开脚插入基底预留孔后用细石混凝土窝牢
三、栏杆、栏板及扶手构造
■ 楼梯立杆间可加入其他联系杆件，但经常有儿童活动的建筑，楼梯栏杆应采用不易攀登的垂直线饰，且垂直线饰间的净距不大于110mm，以防止儿童从间隙中跌落
三、栏杆、栏板及扶手构造
■ 金属栏板与立杆焊接
■ 金属栏板与立杆通过连接件栓接
三、栏杆、栏板及扶手构造
■ 玻璃栏板通过柔性衬垫包裹直接
嵌入基底预留槽内并用胶胶结
■ 玻璃栏板与立杆通过连接件栓接
栏板与立杆间可焊接或通过连接件连接
通长扁铁，与
立杆焊接
木扶手
金属扶手
木螺钉
紧固
焊接
金属扶手
垫块
铆钉
塑料扶手
通长扁铁
几种常见的楼梯扶手的安装方法
三、栏杆、栏板及扶手构造
三、栏杆、栏板及扶手构造
■ 木扶手用螺钉固定在立杆顶端焊接的通长扁铁上
■ 金属扶手与立杆焊接
三、栏杆、栏板及扶手构造
■ 靠墙或靠栏板墙的扶手，其连接件的固定方法同立杆
三、栏杆、栏板及扶手构造
■ 楼梯扶手的高度为自踏面前缘以上0.90m
■ 室外疏散楼梯的扶手高度应不小于1.10m，高层建筑应再适当提高，但
不宜高于1.20m
■ 室内楼梯栏杆水平段的长度超过500mm时，其高度应不低于1.05m
