钢筋混凝土楼梯
建筑构造-钢筋混凝土楼梯
2
一、 现浇式钢筋混凝土楼梯
二、 预制装配式钢筋混凝土楼梯
三、 其他楼梯

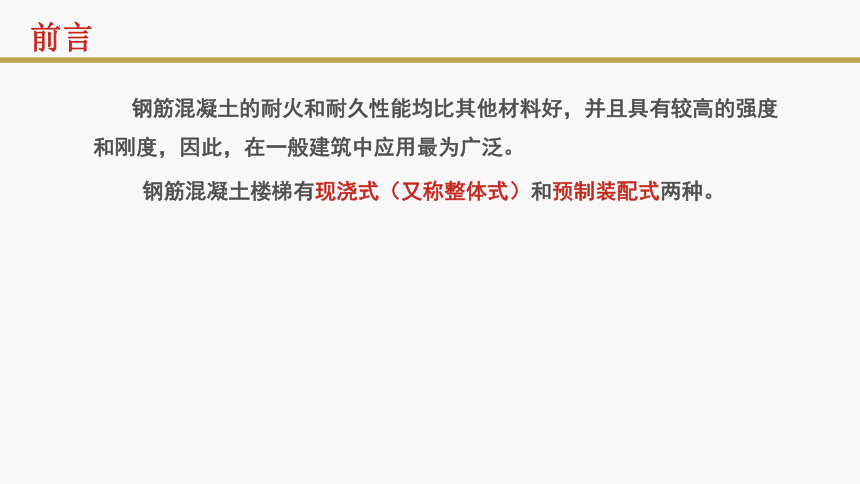

钢筋混凝土的耐火和耐久性能均比其他材料好，并且具有较高的强度和刚度，因此，在一般建筑中应用最为广泛。
钢筋混凝土楼梯有现浇式（又称整体式）和预制装配式两种。
前言

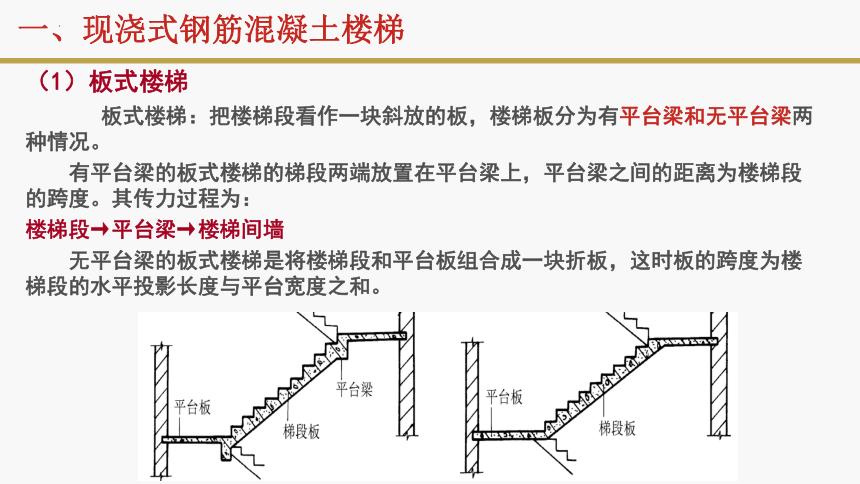

板式楼梯：把楼梯段看作一块斜放的板，楼梯板分为有平台梁和无平台梁两种情况。
有平台梁的板式楼梯的梯段两端放置在平台梁上，平台梁之间的距离为楼梯段的跨度。其传力过程为：
楼梯段→平台梁→楼梯间墙
无平台梁的板式楼梯是将楼梯段和平台板组合成一块折板，这时板的跨度为楼梯段的水平投影长度与平台宽度之和。
（1）板式楼梯
一、现浇式钢筋混凝土楼梯

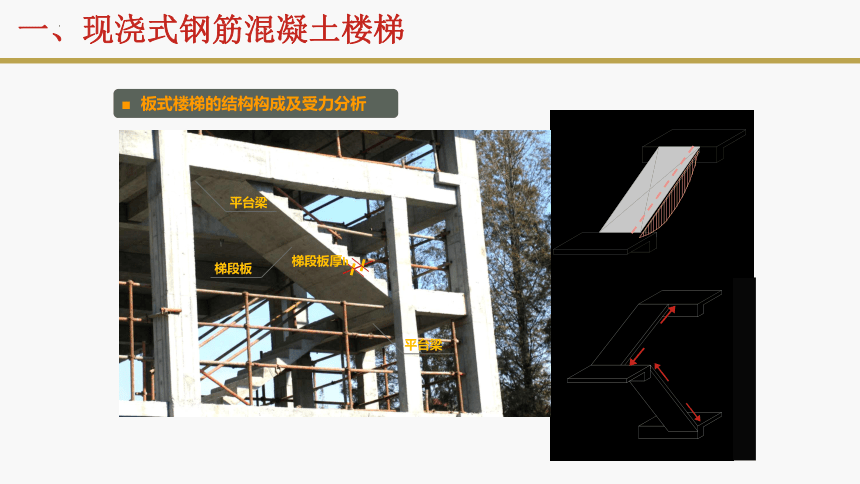

■ 板式楼梯的结构构成及受力分析
平台梁
梯段板厚h
平台梁
梯段板
一、现浇式钢筋混凝土楼梯

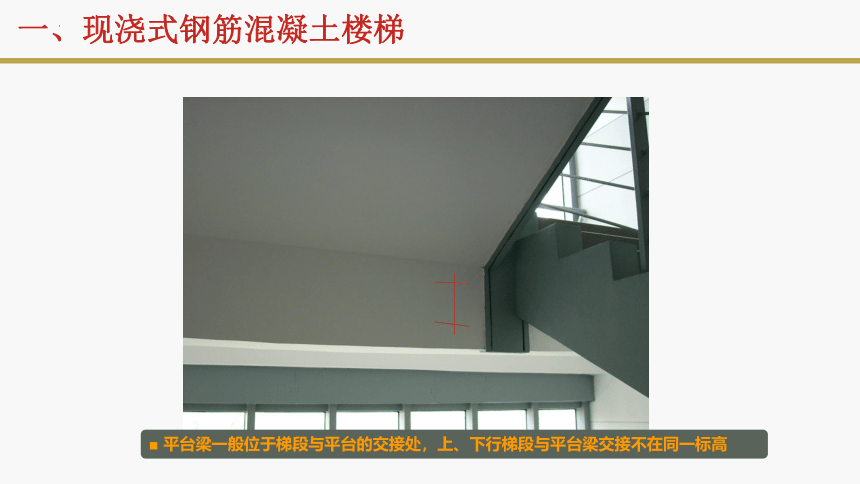

■ 平台梁一般位于梯段与平台的交接处，上、下行梯段与平台梁交接不在同一标高
一、现浇式钢筋混凝土楼梯
整体板式楼梯
优点：
底面平整、外形简洁、模板较为简单；
缺点：
当梯段跨度较大时，板的厚度较大，混凝土和钢筋用量较多，不经济。
适用：
荷载较小、梯段跨度较小（不超过3m）。
一、现浇式钢筋混凝土楼梯
扭板式楼梯：主要用于旋转楼梯，为了使梯段造型轻盈，常在靠近边缘处局部减薄出挑。
■ 因建筑物整体布置的需要，可移动平台梁的位置，将梯段和平台当成
折线形的构件来处理
一、现浇式钢筋混凝土楼梯
（2）梁板式楼梯
传力方式：
踏步—梯段梁—平台梁—墙或柱

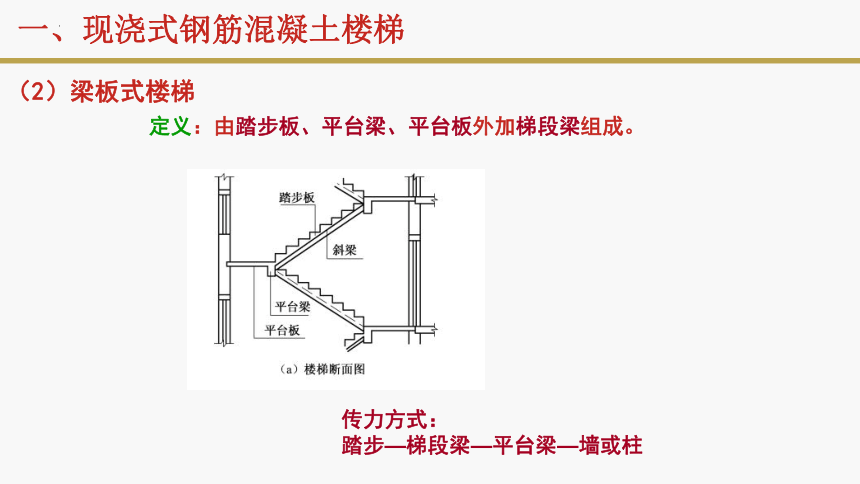

定义：由踏步板、平台梁、平台板外加梯段梁组成。
一、现浇式钢筋混凝土楼梯

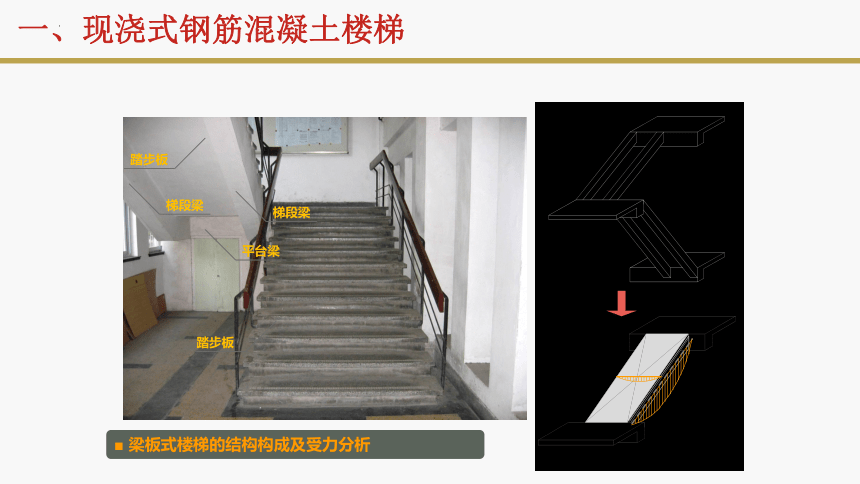

■ 梁板式楼梯的结构构成及受力分析
梯段梁
梯段梁
踏步板
踏步板
平台梁
一、现浇式钢筋混凝土楼梯

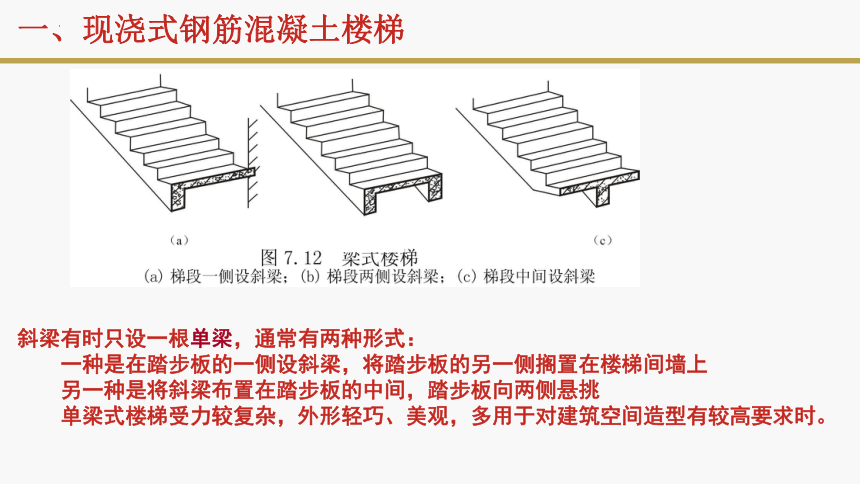

斜梁有时只设一根单梁，通常有两种形式：
一种是在踏步板的一侧设斜梁，将踏步板的另一侧搁置在楼梯间墙上
另一种是将斜梁布置在踏步板的中间，踏步板向两侧悬挑
单梁式楼梯受力较复杂，外形轻巧、美观，多用于对建筑空间造型有较高要求时。
一、现浇式钢筋混凝土楼梯
■梁式楼梯的梯段梁可布置在梯段的单侧、中间或双侧
一、现浇式钢筋混凝土楼梯
双梁布置
双梁布置又有正梁式梯段和反梁式梯段。
正梁式梯段（明步楼梯）：
梯梁在踏步板下部
反梁式梯段（暗步楼梯）：
梯梁从踏步板两侧上翻。
一、现浇式钢筋混凝土楼梯
反梁式梯段（暗步楼梯）可以让梯段底表面平整，而且可以防止垃圾、灰尘从梯井落下或洗刷楼梯时污水沿踏步端头下淌，
缺点是梁占据梯段的部分宽度
一、现浇式钢筋混凝土楼梯
■ 结合栏板提高梯段梁相对位置的实例二则（踏步作“暗步”处理）
一、现浇式钢筋混凝土楼梯
板式楼梯受力钢筋
梁板式楼梯梯段梁纵筋
踏步板主筋
■ 钢筋混凝土板式和梁板式楼梯的配筋方式比较
一、现浇式钢筋混凝土楼梯
■ 悬挂楼梯实例
一、现浇式钢筋混凝土楼梯
■ 踏步块套装或焊接在中心立柱上的螺旋楼梯实例
一、现浇式钢筋混凝土楼梯
■ 整体现浇钢筋混凝土楼梯
一、现浇式钢筋混凝土楼梯
□ 预制装配式钢筋混凝土楼梯——
由钢筋混凝土预制构件在现场组装
◆钢筋混凝土大型构件以整个梯段以及平台为单独的构件单元；
中小型构件可沿平行于梯段或平台构件的跨度方向将构件划分
为几块，以减少对大型运输和起吊设备的要求，或拆分为梯段
梁和踏步板，其中梯段梁可整浇后安装预制踏步板
二、预制装配式钢筋混凝土楼梯
■预制钢筋混凝土梯段板吊装就位后现浇节点
二、预制装配式钢筋混凝土楼梯
二、预制装配式钢筋混凝土楼梯
●台阶和坡道构造
预埋件焊接
■预制钢筋混凝土梯段板吊装就位后与平台梁焊接
二、预制装配式钢筋混凝土楼梯
预埋插筋套接
■预制钢筋混凝土梯段板吊装就位后与平台梁插接件套接
二、预制装配式钢筋混凝土楼梯
■ 现浇钢筋混凝土的梯段与平台的交接处，
上、下行梯段与平台梁交接不在同一标高
■ 如何解决上、下行预制梯段与平台梁连接处的高度问题
■ 预制钢筋混凝土的梯段与平台的交接处，
上、下行梯段应在同一标高进入支座
■ 平台口处上、下跑错开一步或半步
■ 上、下行梯段在平台口处如果要平齐——
■ 方法1：平台梁后退
■ 方法2：平台梁增高
二、预制装配式钢筋混凝土楼梯
二、预制装配式钢筋混凝土楼梯
■ 预制装配式钢筋混凝土梁式楼梯
二、预制装配式钢筋混凝土楼梯
三角形踏步板
L形踏步板
一字形踏步板
■ 小构件装配式楼梯踏步板的形式主要有一字形、L形和三角形三种
一字形
三角形
L形
■ L形踏步板正装和反装的比较
■ L形踏步板正装
■ L形踏步板反装
二、预制装配式钢筋混凝土楼梯
■ 不同形式的踏步板常需要配合使用
L形踏步板和一字形踏步板的配合使用
二、预制装配式钢筋混凝土楼梯
三、其他楼梯
□ 预制装配式楼梯——
◆金属构件多以钢梁与混凝土、金属等多种材料的踏步板组合
◆ 小构件装配式螺旋楼梯，荷载由中心立杆承担，踏步板直接
套接或焊接在金属中心立杆上
三、其他楼梯
■ 各种型钢梁与多种材料踏步板的组合
■ 踏步板与梯段梁之间根据材料性能可通过连接件用焊接、栓接等方法固定
三、其他楼梯
■ 型钢梯段梁与建筑主体结构的钢构件或预埋件焊接
三、其他楼梯
■ 钢梁之间通过节点板和高强螺栓就位并调整后再焊接固定
三、其他楼梯
三、其他楼梯
■ 小构件组装的梯段梁局部支撑在墙或梁上，安装快速简便，构件间可旋转
角度，形成扭梁，适应不同的布局；但其承载力有限，多用于住宅户内
三、其他楼梯
■ 中心立柱支承踏步板的螺旋楼梯构造示意
三、其他楼梯
■立柱支承踏步板的螺旋楼梯实例
