(共44张PPT)
钢筋混凝土楼板

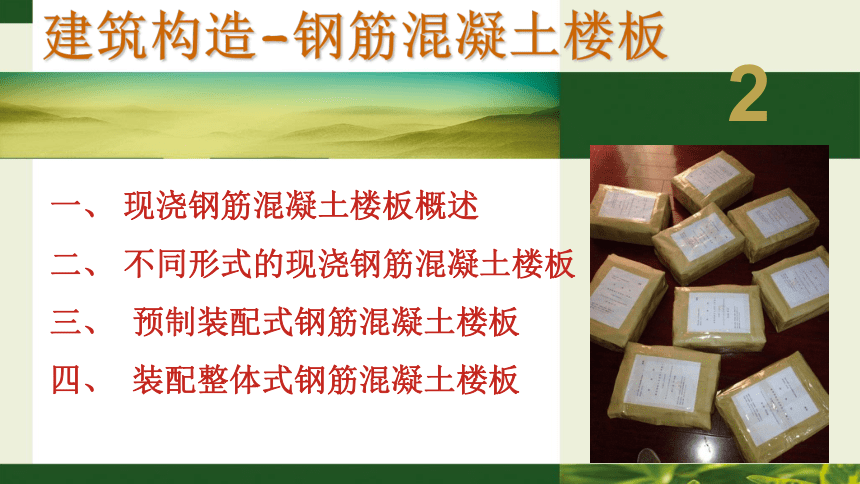

建筑构造-钢筋混凝土楼板
2
一、 现浇钢筋混凝土楼板概述
二、 不同形式的现浇钢筋混凝土楼板
三、 预制装配式钢筋混凝土楼板
四、 装配整体式钢筋混凝土楼板

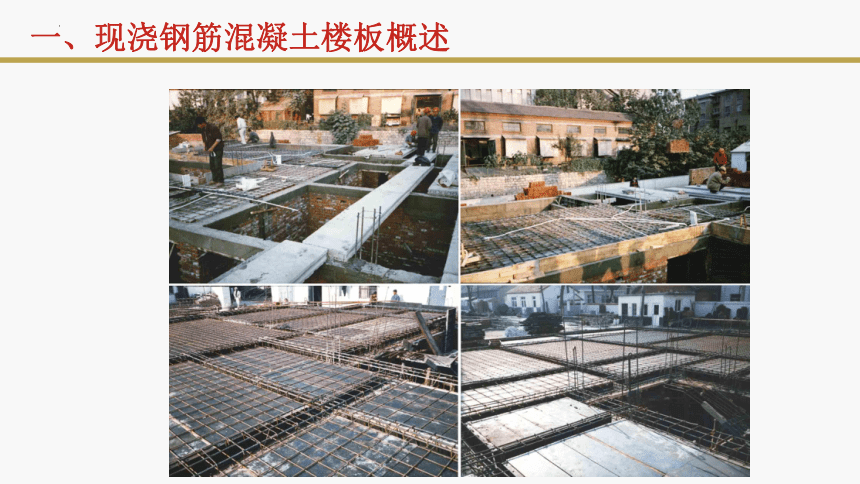

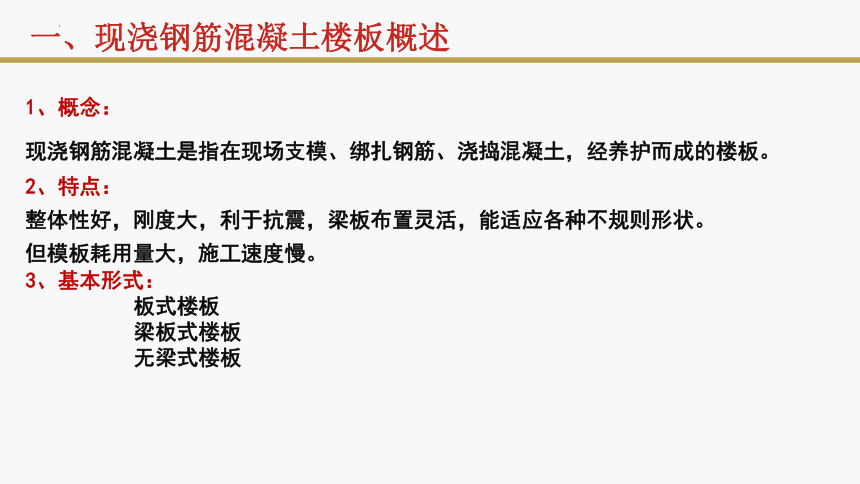

一、现浇钢筋混凝土楼板概述
1、概念：
现浇钢筋混凝土是指在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。
2、特点：
整体性好，刚度大，利于抗震，梁板布置灵活，能适应各种不规则形状。
但模板耗用量大，施工速度慢。
3、基本形式：
板式楼板
梁板式楼板
无梁式楼板
一、现浇钢筋混凝土楼板概述
l 2 : l 1＞2
单向板
l 2 : l 1≤ 2
双向板
墙或梁
墙或梁
■钢筋混凝土现浇板——
长宽比大于2者为单向板，力沿矩形单元的短方向传递，长边为支座；
长宽比不大于2者为双向板，力分别沿矩形单元两组对边的方向传递，四边均为支座
二、不同形式的现浇钢筋混凝土楼板

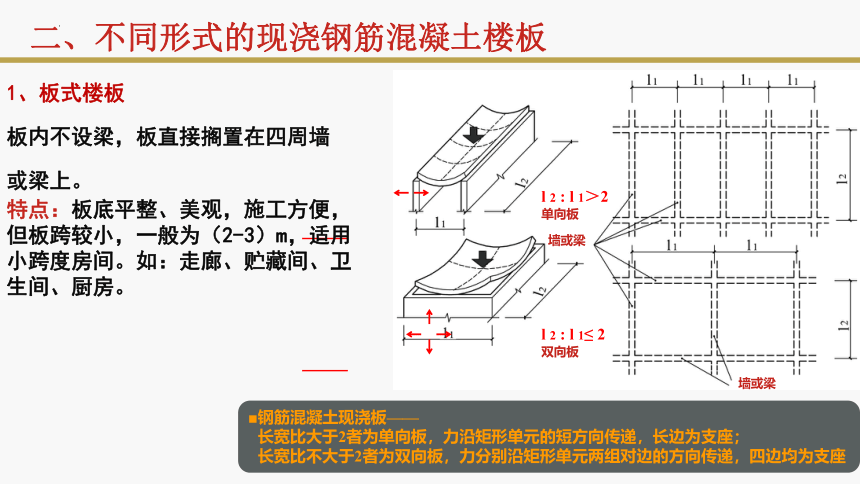

1、板式楼板
板内不设梁，板直接搁置在四周墙
或梁上。
特点：板底平整、美观，施工方便，
但板跨较小，一般为（2-3）m，适用
小跨度房间。如：走廊、贮藏间、卫
生间、厨房。

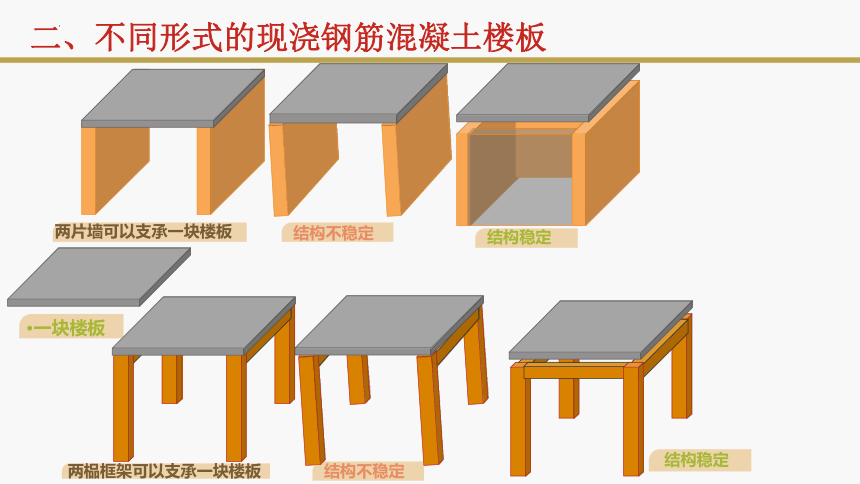

·一块楼板
结构不稳定
结构稳定
两榀框架可以支承一块楼板
结构不稳定
结构稳定
两片墙可以支承一块楼板

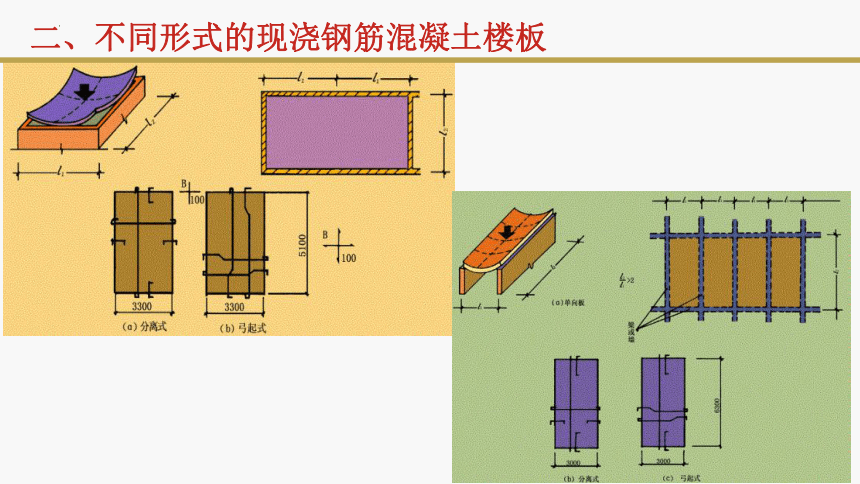

二、不同形式的现浇钢筋混凝土楼板
和
两边搁置的情况下
单向传力
和
四周搁置的情况下
l 2 : l 1＞2 单向板
l 2 : l 1 ≤ 2 双向板
l 2
l 1
l 1
l 2
二、不同形式的现浇钢筋混凝土楼板

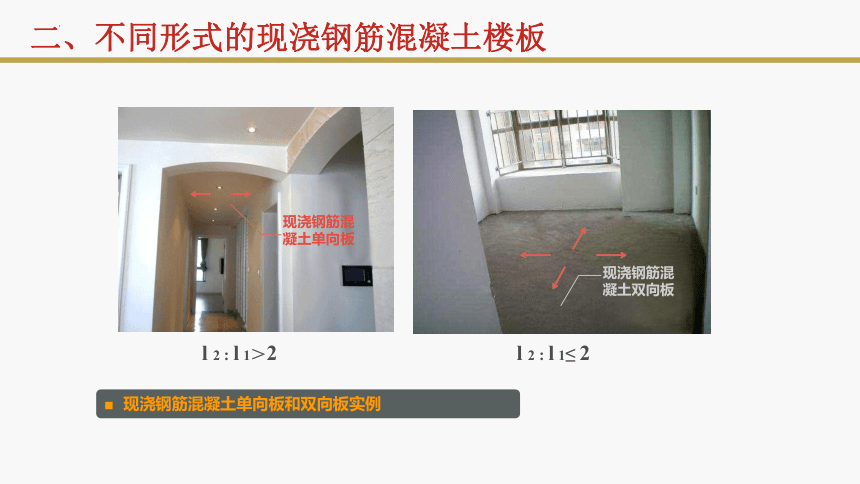

■ 现浇钢筋混凝土单向板和双向板实例
现浇钢筋混凝土单向板
现浇钢筋混凝土双向板
l 2 : l 1＞2
l 2 : l 1≤ 2
二、不同形式的现浇钢筋混凝土楼板
二、不同形式的现浇钢筋混凝土楼板

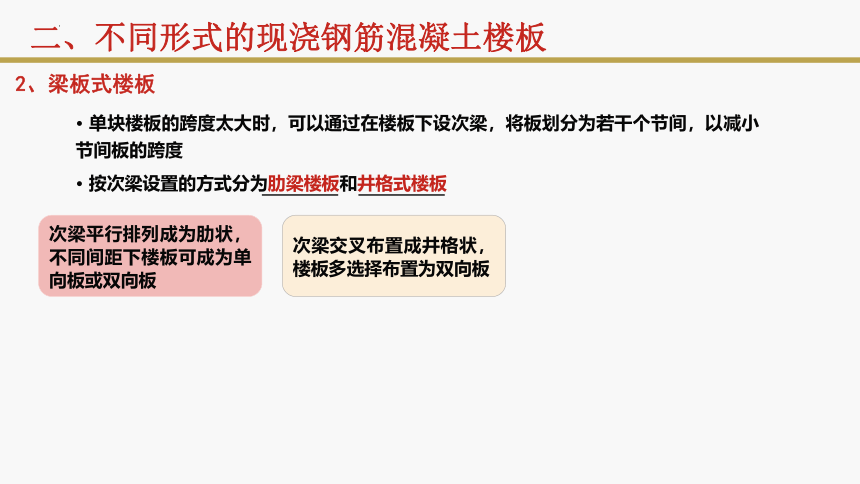

2、梁板式楼板
二、不同形式的现浇钢筋混凝土楼板
· 单块楼板的跨度太大时，可以通过在楼板下设次梁，将板划分为若干个节间，以减小节间板的跨度
· 按次梁设置的方式分为肋梁楼板和井格式楼板
次梁平行排列成为肋状，不同间距下楼板可成为单向板或双向板
次梁交叉布置成井格状，楼板多选择布置为双向板

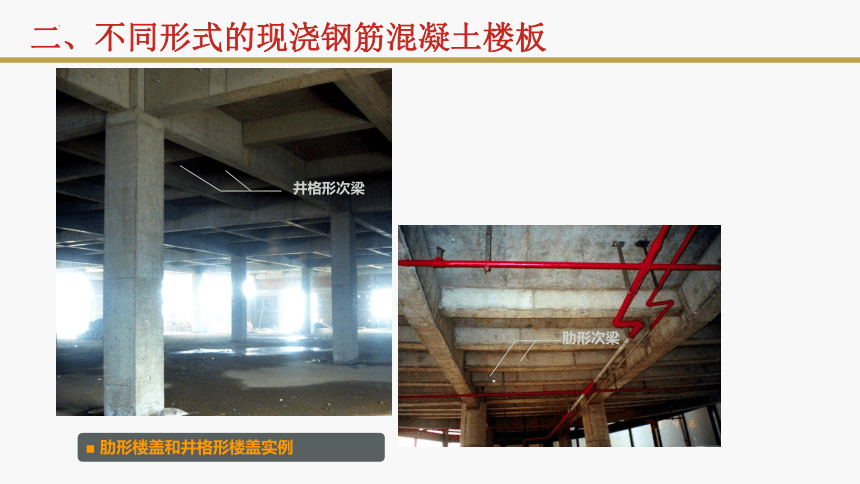

■ 肋形楼盖和井格形楼盖实例
肋形次梁
井格形次梁
二、不同形式的现浇钢筋混凝土楼板

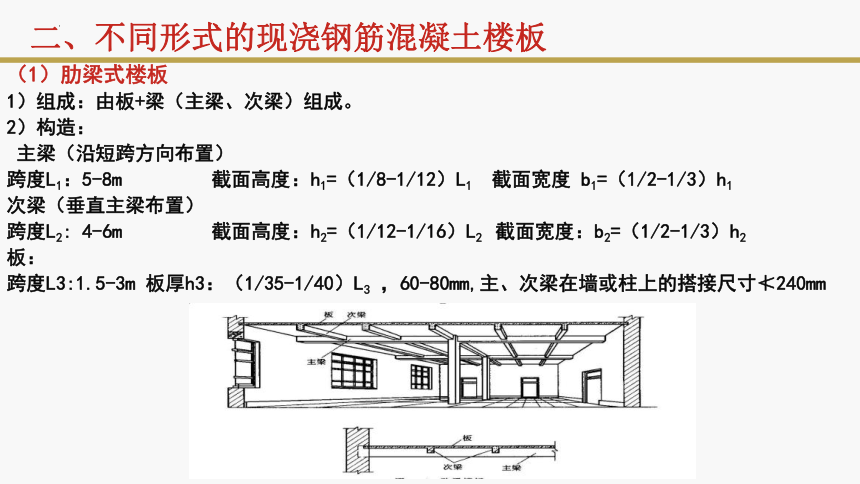

（1）肋梁式楼板
1）组成：由板+梁（主梁、次梁）组成。
2）构造：
主梁（沿短跨方向布置）
跨度L1：5-8m 截面高度：h1=（1/8-1/12）L1 截面宽度 b1=（1/2-1/3）h1
次梁（垂直主梁布置）
跨度L2: 4-6m 截面高度：h2=（1/12-1/16）L2 截面宽度：b2=（1/2-1/3）h2
板：
跨度L3:1.5-3m 板厚h3：（1/35-1/40）L3 ，60-80mm,主、次梁在墙或柱上的搭接尺寸≮240mm
二、不同形式的现浇钢筋混凝土楼板
（2）井格式楼板（平面尺寸较大，接近方形）
当房间的尺寸较大，形状近似方形时，常沿两个方向交叉布置等距离、等截面梁，从而形成井格式的梁板结构，称为井式楼板。
无主次梁之分、中间不设柱子，常用于跨度为10m左右，长短边之比小于1.5的形状近似方形的门厅、大厅、会议室、餐厅、歌舞厅、小型礼堂等。
二、不同形式的现浇钢筋混凝土楼板
二、不同形式的现浇钢筋混凝土楼板
■ 经过对楼板的传力路线的设计，可以重新分配传到梁上的荷载的大小，从而控制其断面尺寸，对争取某些结构梁底的净高以及在平面上按照建筑设计的需要局部增加或者取消某些楼层的支座，都很有用处
某建筑楼层结构梁板布置实例
6400
6400
6400
9000
9000
9000
3400
6400
6400
6400
9000
9000
9000
3400
2500
8000
5000
5000
2500
8000
5000
5000
三层平面图
底层平面图
平面结构布置
3、无梁楼板
框架结构中，将板直接支承在柱上，且不设梁的楼板称为无梁楼板。
柱帽：增大柱子的支撑面积、减小板的跨度。
适用：商场、书库、仓库等楼层活荷载较大的建筑。
二、不同形式的现浇钢筋混凝土楼板
■ 楼板通过柱帽（或无柱帽）支承在柱子上，并向周边均匀出挑，
可使结构较为单一
二、不同形式的现浇钢筋混凝土楼板
预应力索板无梁楼盖
■ 预应力索板无梁楼板——
在预制柱间先用临时
支架搁起楼板至一层
楼板全部就位后，在
柱间的板缝中纵横铺
设通长的预应力钢索，
通过张拉钢索使楼板
与柱之间相互挤紧
这种做法令结构在地震作用下会发生刚度变化，减小地震作用，而地震过后又会自动恢复原有刚性，因此抗震性能较好
二、不同形式的现浇钢筋混凝土楼板
■ 以柱间的梭形板来支承中间的矩形板，板底看不到梁，但梭形板其实相当于柱间的扁梁，与矩形板的连接处可选择在普通梁板结构连续板的跨中弯矩的反弯点附近，结构较为合理，但柱距不宜过大
二、不同形式的现浇钢筋混凝土楼板
构件经工厂或施工现场预制成型并达到强度后，在指定位置安装
1、类型：
施工方式不同：普通型和预应力型
（预应力：节省钢材和砼，刚度大，自重轻，造价低，应用较多）
构造形式不同：实心平板、空心板、槽形板
三、预制装配式钢筋混凝土楼板
2、特点：
· 可提高现场机械化施工的水平，缩短工期，并有利于建筑产品的质量控制
· 必须按预制产品的设计标准和使用范围应用，因此在设计参数的选择和使用的可能性方面都会受到限制
· 楼层整体刚度不如现浇工艺，需加强连接节点的处理
预应力
三、预制装配式钢筋混凝土楼板
楼板类型
三、预制装配式钢筋混凝土楼板
三、预制装配式钢筋混凝土楼板
预制槽形板
预制空心板
实心预制小平板
■ 各种常用预制楼板
三、预制装配式钢筋混凝土楼板
■ 预制实心平板，搁置的跨度一般较小（多在2.4m以内）
三、预制装配式钢筋混凝土楼板
■预制多孔板按均布荷载设计，板下部只沿孔的长方向有冷拔钢丝，只作单向板用
三、预制装配式钢筋混凝土楼板
■ 预制多孔板搁置前两端孔洞用砂浆填实，当圈梁未设在板的同一标高时，预制板
在外墙上的搁置宽度应不小于120mm，在内墙上不少于100，梁上不少于80
■ 按照单向板使用，只能两端搁置
三、预制装配式钢筋混凝土楼板
■ 预制槽形板
三、预制装配式钢筋混凝土楼板
■ 预制槽形板的两侧设有纵肋，构成门字形截面，两端常以端肋封闭，适应跨度较大，板跨为3～7.2m，板宽为600～1200mm，承载能力较好，常用于工业建筑
■当板跨达6m时，应在板的中部每隔500～700mm处增设横肋一道，肋高按计算决定
三、预制装配式钢筋混凝土楼板
3、预制楼板的结构布置
1）结构布置：尽量减少板的类型、规格，避免空心板三边支承。
2）板的搁置：梁上 墙上
3）板缝构造：
侧缝：三种
端缝：抗震地区端部钢筋需焊接。
板间大缝处理：
（1）不同规格板宽；
（2）调缝板（400mm）；
（3）调整板缝，10－20mm；
（4）现浇板带；
（5）以上几种的组合。
三、预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板摆放方式：
板的搁置
A
B
A
B
■ 预制多孔板的搁置方式
与梁底等宽
h
h
■ 为了减小结构的高度，必要时可以把结构梁截面做成花篮梁或者十字梁的形式，但除去花篮梁十字梁两侧的支承部分后，梁的有效宽度和高度不能小于原来的形状
φ6@200
4φ4
花篮梁
板端甩出钢筋
加筋
200
φ6@500
l=板宽+200
φ6@200
20厚M5砂浆坐浆
a.板侧锚固
b.板端锚固
c.花篮梁上锚固
d.甩出筋锚固
板的锚固
侧缝
端缝-堵头
1、钢衬板组合楼板
2、叠合楼板
四、装配整体式钢筋混凝土楼板
· 楼层中的部分构件经工厂预制后到现场安装，再整体浇筑其余部分，使整个楼层连接成整体
· 叠合楼板下层预制部分安装后可充当上层整浇部分的永久性底模，承受施工荷载，加速施工进度
· 楼层整体刚度优于预制装配式
1、压型钢板组合楼板
利用凹凸相间的压型薄钢板做衬板，与混凝土浇筑在一起，搁置在钢梁上构成的整体式楼板，称为压型钢板组合楼板，也称为压型钢衬板组合楼板。
组成：楼面层、组合板（现浇混凝土、钢衬板，钢梁）
特点：强度高、刚度大、耐久性好，方便敷设电力管线等。
钢衬板与钢梁之间的连接方式
四、装配整体式钢筋混凝土楼板
钢衬板组合楼板（压型钢板组合楼板）
四、装配整体式钢筋混凝土楼板
双层压型钢衬板叠合楼板
单层压型钢衬板叠合楼板
■压型钢板叠合楼板—用压型钢板作为底板，再在上面叠合现浇混凝土层利用钢板抗弯受拉，混凝土层内可不配筋按压型钢板的形态只能用作单向板，每2.5m左右应增加次梁
四、装配整体式钢筋混凝土楼板
■为了保证压型钢板和现浇混凝土之间有良好的粘结性能，常在压型钢板上做暗销
暗销
四、装配整体式钢筋混凝土楼板
叠合楼板
四、装配整体式钢筋混凝土楼板
■ 预制薄板叠合楼板—
用普通钢筋混凝土薄板或预应力混凝土薄板作为底板，在上面再叠合现浇钢筋混凝土层
■ 预制叠合梁—在上面预留钢筋与叠合层连通
预制薄板叠合楼板
预制叠合梁
四、装配整体式钢筋混凝土楼板
■ 带肋的预应力混凝土叠合板底板刚度优于平板，可以做到较大的跨度；肋中穿孔可方便预埋管线或布筋，且容易取得与现浇面层更好的结合度
四、装配整体式钢筋混凝土楼板
