(共31张PPT)
屋顶
学习情境 12

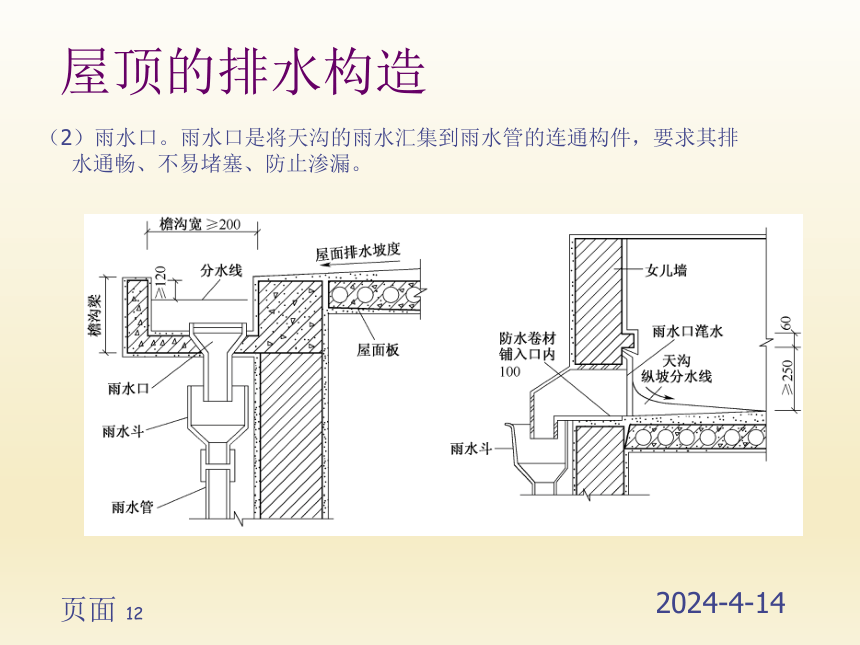

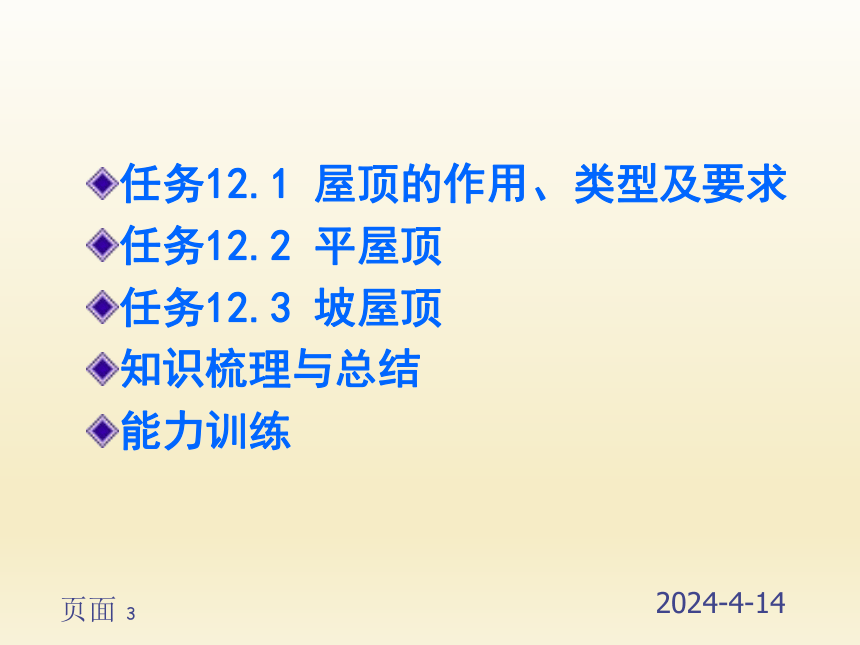

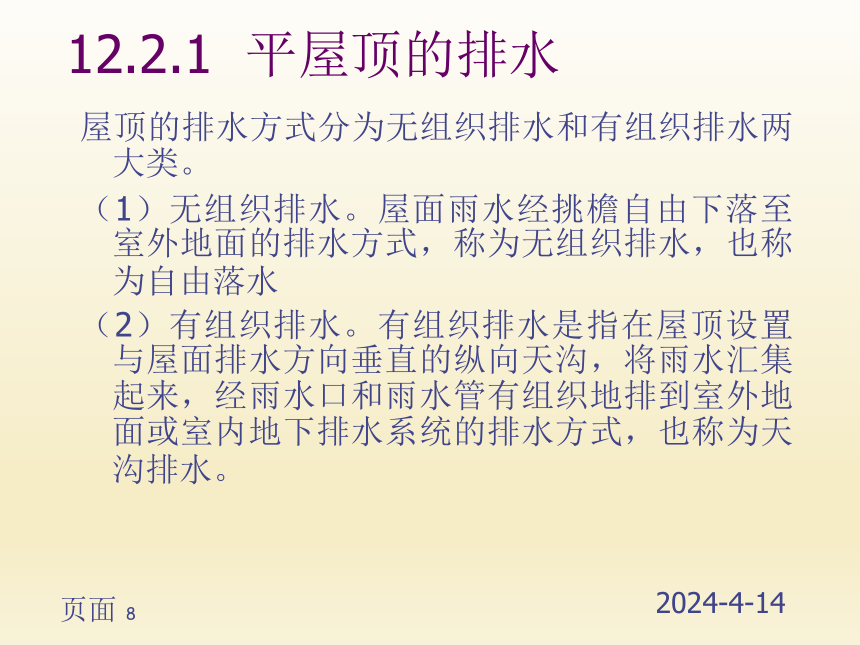

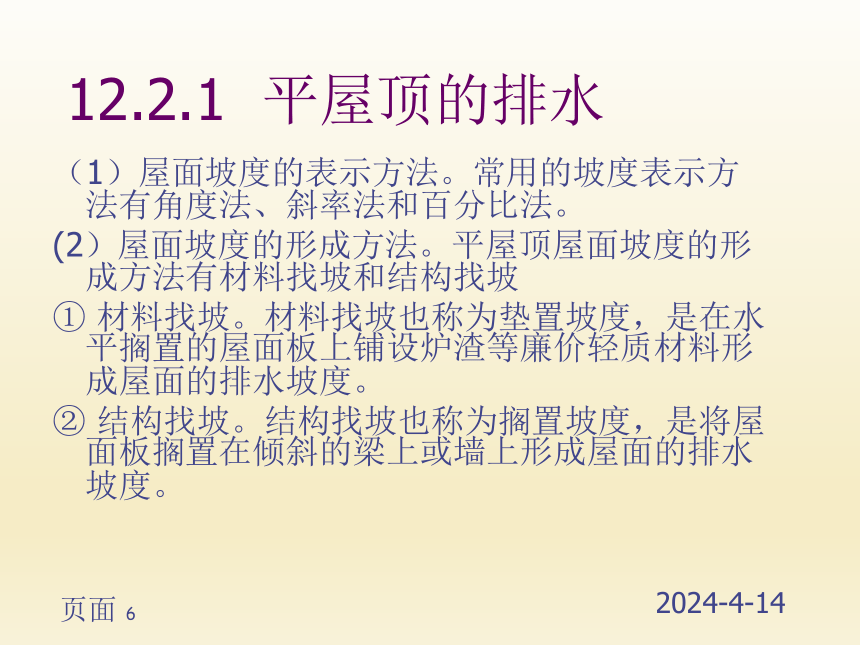

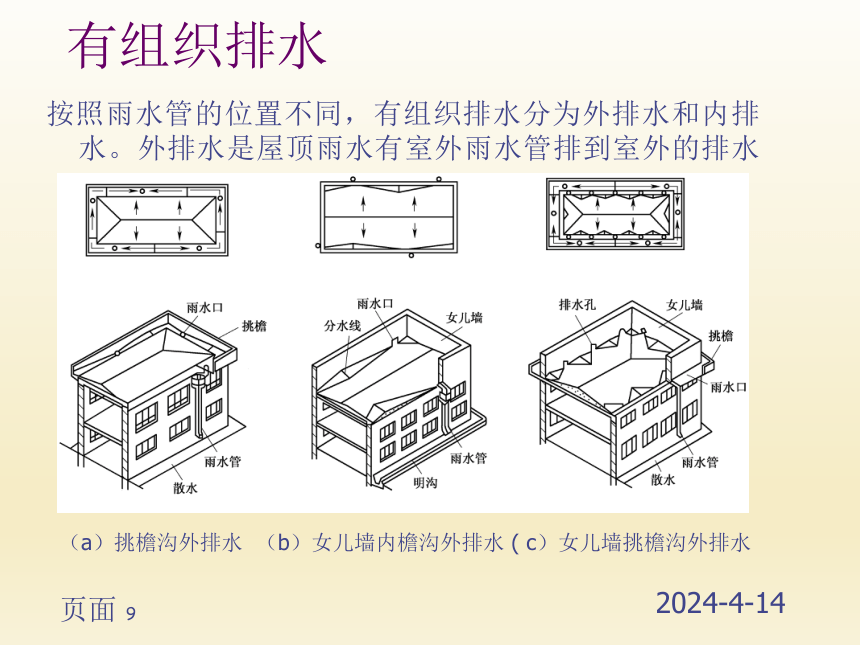

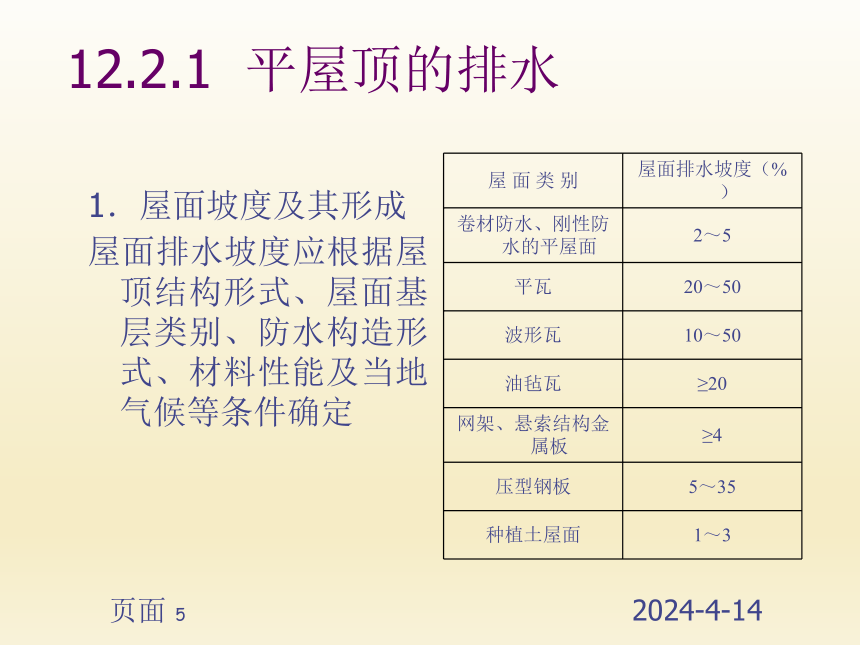

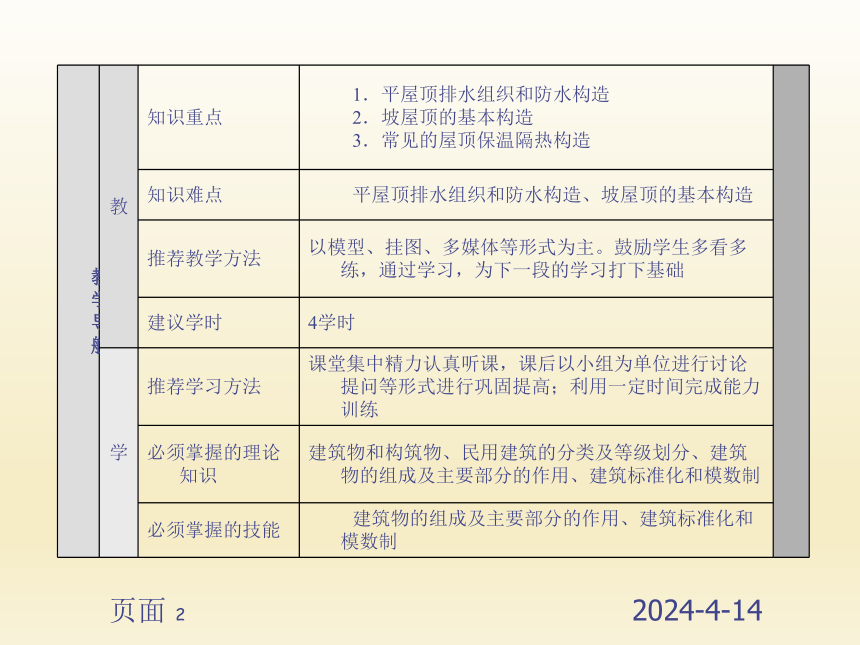

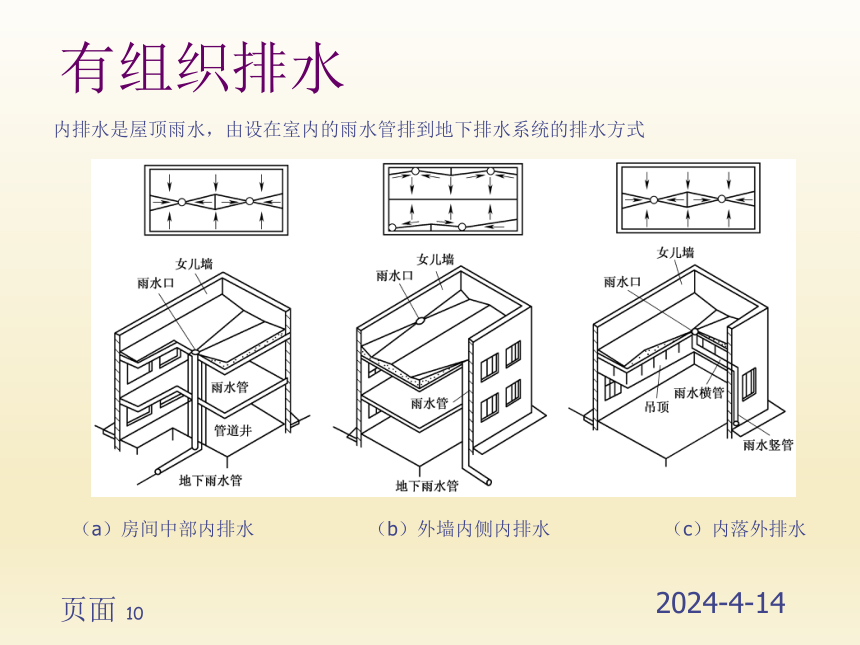

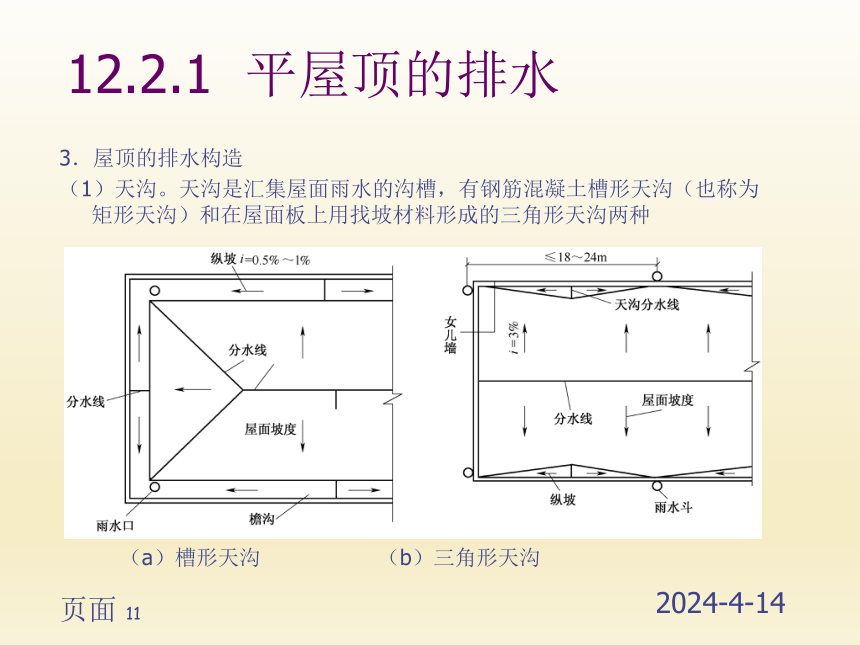

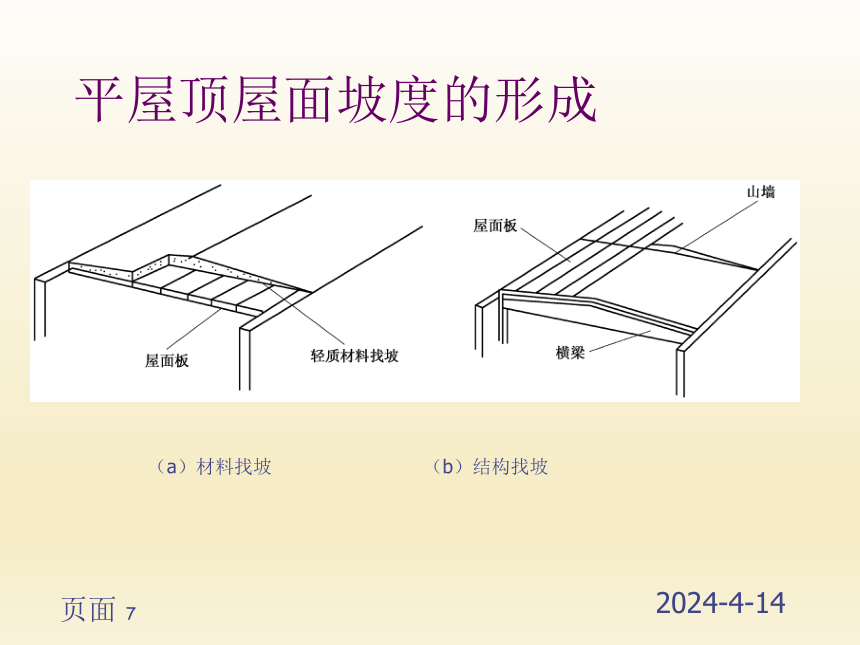

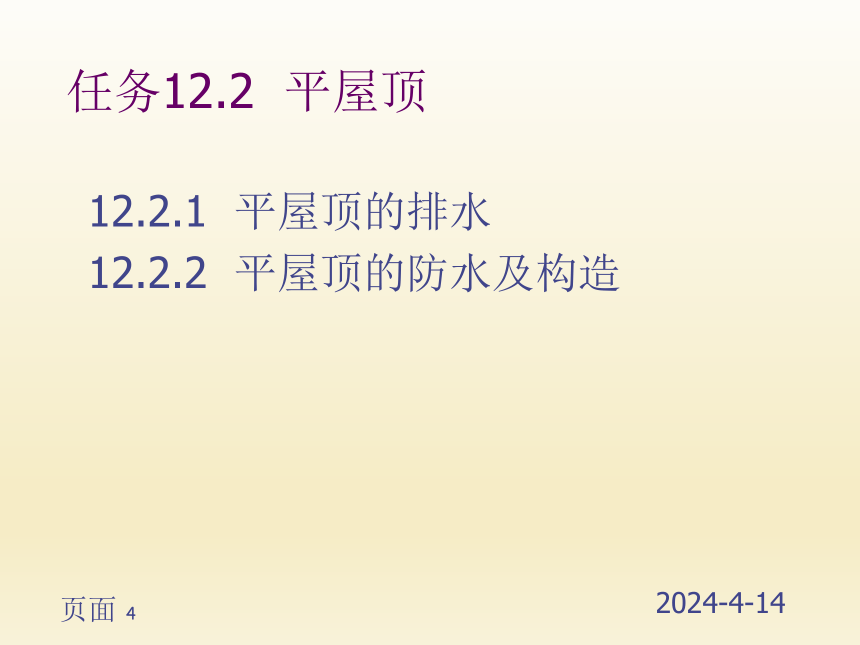

页面教学导航教知识重点1．平屋顶排水组织和防水构造2．坡屋顶的基本构造3．常见的屋顶保温隔热构造知识难点平屋顶排水组织和防水构造、坡屋顶的基本构造推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时4学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练必须掌握的理论知识建筑物和构筑物、民用建筑的分类及等级划分、建筑物的组成及主要部分的作用、建筑标准化和模数制必须掌握的技能建筑物的组成及主要部分的作用、建筑标准化和模数制页面任务12.1屋顶的作用、类型及要求任务12.2平屋顶任务12.3坡屋顶知识梳理与总结能力训练页面任务12.2平屋顶12.2.1平屋顶的排水12.2.2平屋顶的防水及构造页面12.2.1平屋顶的排水1．屋面坡度及其形成屋面排水坡度应根据屋顶结构形式、屋面基层类别、防水构造形式、材料性能及当地气候等条件确定屋面类别屋面排水坡度（%）卷材防水、刚性防水的平屋面2～5平瓦20～50波形瓦10～50油毡瓦≥20网架、悬索结构金属板≥4压型钢板5～35种植土屋面1～3页面12.2.1平屋顶的排水（1）屋面坡度的表示方法。常用的坡度表示方法有角度法、斜率法和百分比法。(2）屋面坡度的形成方法。平屋顶屋面坡度的形成方法有材料找坡和结构找坡① 材料找坡。材料找坡也称为垫置坡度，是在水平搁置的屋面板上铺设炉渣等廉价轻质材料形成屋面的排水坡度。② 结构找坡。结构找坡也称为搁置坡度，是将屋面板搁置在倾斜的梁上或墙上形成屋面的排水坡度。页面平屋顶屋面坡度的形成（a）材料找坡 （b）结构找坡页面12.2.1平屋顶的排水屋顶的排水方式分为无组织排水和有组织排水两大类。（1）无组织排水。屋面雨水经挑檐自由下落至室外地面的排水方式，称为无组织排水，也称为自由落水（2）有组织排水。有组织排水是指在屋顶设置与屋面排水方向垂直的纵向天沟，将雨水汇集起来，经雨水口和雨水管有组织地排到室外地面或室内地下排水系统的排水方式，也称为天沟排水。页面有组织排水按照雨水管的位置不同，有组织排水分为外排水和内排水。外排水是屋顶雨水有室外雨水管排到室外的排水方式。（a）挑檐沟外排水 （b）女儿墙内檐沟外排水( c）女儿墙挑檐沟外排水页面有组织排水内排水是屋顶雨水，由设在室内的雨水管排到地下排水系统的排水方式（a）房间中部内排水 （b）外墙内侧内排水 （c）内落外排水页面12.2.1平屋顶的排水3．屋顶的排水构造（1）天沟。天沟是汇集屋面雨水的沟槽，有钢筋混凝土槽形天沟（也称为矩形天沟）和在屋面板上用找坡材料形成的三角形天沟两种（a）槽形天沟 （b）三角形天沟页面屋顶的排水构造（2）雨水口。雨水口是将天沟的雨水汇集到雨水管的连通构件，要求其排水通畅、不易堵塞、防止渗漏。页面屋顶的排水构造（3）雨水管。雨水管按材料不同有镀锌铁皮管、PVC管、铸铁管等，直径一般有50mm、75mm、100mm、125mm、150mm和200mm等几种规格，一般民用建筑屋面排水中常用直径为100mm的镀锌铁皮管和PVC管。页面12.2.1平屋顶的排水4．屋面排水组织设计（1）确定屋面排水坡度。屋面排水坡度的确定应综合考虑屋顶结构形式、屋面基层类别、防水构造形式、使用性质、防水材料性能与尺度及当地气候条件等因素的影响。（2）确定排水方式。屋顶的排水方式应根据建筑物的高度、地区年降雨量、屋顶形式及气候等情况来确定。屋面排水宜优先采用外排水；高层建筑、多跨及集水面积较大的屋面宜采用内排水。（3）划分排水区域。排水区域的划分应注意使每个排水区的面积大小均衡，一般不宜大于200m2，同时要考虑到雨水口的设置位置。页面屋面排水组织设计（4）确定天沟的断面形状、尺寸及纵向坡度。天沟的断面形状有槽形和三角形两种。一般天沟净宽不小于200mm，天沟上口距分水线的垂直高度不小于120mm，沟底的纵向排水坡度一般为5%～1%，卷材防水屋面沟底的纵向排水坡度不应小于1%，沟底水落差不得超过200mm。天沟排水不得流经变形缝和防火墙。（5）确定雨水管所用材料、规格和雨水管间距。目前民用建筑屋面排水常常采用PVC管、PVC-U（硬塑）管和镀锌铁皮管。屋面排水雨水管管径一般为100mm，阳台、露台、雨罩排水管管径一般为50mm或75mm。雨水管间距一般为：挑檐沟排水不宜大于24m，其他方式排水不宜大于18m。（6）檐口、雨水口、泛水、变形缝等细部节点构造设计。（7）绘制屋顶排水平面图及各节点详图。页面12.2.2平屋顶的防水及构造1．柔性防水屋面柔性防水屋面是指以防水卷材和胶结材料分层粘贴形成防水层的屋面，故也称为卷材防水屋面。（1）柔性防水屋面的基本构造。按功能要求不同，柔性防水屋面又分为保温屋面与非保温屋面；上人屋面与不上人屋面；有架空通风层屋面和无架空通风层屋面。页面柔性防水屋面带保温层的柔性防水屋面，其主要构造层次有：承重结构层、找平（坡）层、隔气层、保温层、结合层、防水层和保护层页面柔性防水屋面的基本构造①承重结构层。各种类型的钢筋混凝土楼板均可作为柔性防水屋面的承重结构层。② 找坡层。当屋顶采用材料找坡时，找坡层一般位于结构层之上，采用轻质、廉价的材料，如采用1:6～1:8的水泥炉渣或水泥膨胀蛭石做找坡层，形成屋面坡度。找坡层最薄处的厚度不宜小于30mm。③ 找平层。为了使柔性防水层或隔气层有一个平整坚实的基层，避免防水卷材凹陷或被穿刺，必须在结构层、找坡层或保温层上设置找平层。④ 结合层。结合层的作用是使防水层与基层粘结牢固。结合层所使用的材料应根据防水卷材材质的不同来选择页面找平层构造做法及要求找平层采用材料基层种类厚度（mm）技术要求水泥砂浆整体混凝土15～20体积比为1:2.5～1:3（水泥:砂子），水泥强度等级不低于32.5整体或板状材料保温层20～25装配式混凝土板、松散材料保温层20～30细石混凝土松散材料保温层30～35混凝土强度等级≥C20沥青砂浆整体混凝土15～20质量比为1:8装配式混凝土板、整体或板状材料保温层20～25页面柔性防水屋面的基本构造⑤ 隔气层。为防止室内水蒸气透过结构层进入保温层，降低保温效果，应在屋面保温层下面、结构层上面设置隔气层。⑥ 保温层。保温材料多为轻质多孔材料，可分为散料类，如炉渣、矿渣、膨胀珍珠岩等⑦ 防水层。防水层由防水卷材和胶结材料分层粘贴形成。目前使用的防水卷材有沥青类卷材、高聚物改性沥青防水卷材、合成高分子防水卷材3类⑧ 保护层。为保护卷材防水层，延长其使用寿命，需要在卷材防水层上设置保护层。保护层分为不上人屋面和上人屋面两种做法页面防水层卷材卷材分类卷材名称举例卷材粘贴剂沥青类卷材石油沥青油毡石油沥青马蹄脂焦油沥青油毡焦油沥青马蹄脂高聚物改性沥青防水卷材SBS改性沥青防水卷材热熔、自粘、粘贴均有APP改性沥青防水卷材合成高分子防水卷材三元乙丙丁基橡胶防水卷材丁基橡胶为主体的双组分A与B液1:1配比搅拌均匀三元乙丙橡胶防水卷材氯磺化聚乙烯防水卷材CX-401胶再生胶防水卷材氯丁胶黏合剂氯丁橡胶防水卷材CY-409液氯丁聚乙烯-橡胶共混防水卷材BX-12及BX-12乙组分聚氯乙烯防水卷材粘结剂配套供应页面12.2.2平屋顶的防水及构造1．柔性防水屋面（2）柔性防水屋面的细部构造① 泛水。泛水是指屋面与垂直面交接处的防水构造处理，是水平防水层在垂直面上的延伸。页面柔性防水屋面的细部构造② 檐口。卷材防水屋面的檐口包括:自由落水檐口构造；挑檐沟檐口构造；女儿墙内檐沟檐口构造；女儿墙外檐沟檐口构造。③ 上人孔。不上人屋面需设屋面上人孔，以便于对屋面进行检修和设备安装。上人孔的平面尺寸不小于600mm×700mm，且应位于靠墙处，以方便设置爬梯。页面12.2.2平屋顶的防水及构造2．刚性防水屋面刚性防水屋面是指以刚性材料做防水层的屋面，如防水砂浆、细石混凝土防水屋面等。1）刚性防水屋面的基本构造。刚性防水屋面一般由结构层、找平层、隔离层和防水层组成页面刚性防水屋面的基本构造① 结构层。各种类型的钢筋混凝土楼板均可作为刚性防水屋面的承重结构层，目前一般采用现浇钢筋混凝土板结构找坡。② 找平层。为保证防水层厚薄均匀，表面平整，通常应在结构层上采用1:3水泥砂浆做找平层，其厚度为：结构层为预制钢筋混凝土板，找平层厚20mm；结构层为现浇钢筋混凝土板，找平层厚15mm。③ 隔离层。为减小结构层变形对防水层的不利影响，应在防水层下设置隔离层。④ 防水层。刚性防水层一般采用配筋的细石混凝土做成。细石混凝土防水层厚度不应小于40mm，并应配置 4～ 6.5@100～200双向钢筋网片（在分格缝处断开），其保护层厚度不应小于10mm，混凝土强度等级≥C20。页面12.2.2平屋顶的防水及构造2．刚性防水屋面（2）刚性防水屋面的细部构造。① 分格缝。分格缝即在刚性防水层上设置的变形缝，也称为分仓缝页面刚性防水屋面的细部构造② 泛水。刚性防水屋面泛水构造处理要点是：泛水应有足够的高度，一般不小于250mm；刚性防水层与突出屋面结构相交处应留出宽度为30mm的分格缝，并用密封材料嵌填，分格缝上部铺贴附加卷材盖缝，并在立面上做好附加卷材的收头固定处理；泛水与屋面防水层应一次浇筑完成，不留施工缝页面刚性防水屋面的细部构造③ 檐口。刚性防水屋面的檐口包括自由落水檐口和有组织排水檐口（a）混凝土防水层悬挑檐口 （b）挑檐板挑檐口页面12.2.2平屋顶的防水及构造3．平屋顶的保温与隔热（1）平屋顶的保温保温层在屋顶上的设置位置有以下三种：① 正铺保温层。正铺保温层即保温层位于结构层之上，防水层之下。② 倒铺保温层。倒铺保温层即保温层位于防水层之上。③ 保温层与结构层结合。保温层与结构层结合的做法有两种：一种是在槽形板内设置保温层，另一种是将保温层和结构层融为一体 。页面平屋顶的保温与隔热（2）平屋顶的隔热① 通风隔热。通风隔热是设置通风的空气间层，利用空气的流动带走大部分热量，达到隔热降温的目的。其具体做法有两种：一种是在屋面板下设置吊顶，在吊顶内设置通风间层，在外墙上开设通风口；另一种是设置架空屋顶，这种通风间层不仅能够达到通风降温、隔热防晒的目的，还可起到保护屋面防水层的作用。页面平屋顶的隔热② 反射隔热。反射隔热是在屋面铺设浅色和光滑的材料，利用反射原理将太阳辐射的部分热量反射出去，从而达到隔热降温的目的。③ 蓄水隔热。蓄水隔热是在平屋顶上设置蓄水池，利用水的蒸发带走大量的热量，从而达到隔热降温的目的。这种屋面有一定的隔热效果，可以提高混凝土的耐久性，但屋面荷载增加大，使用中维修费用高。④ 植被隔热。植被隔热是在屋顶上种植植物，利用植被的蒸腾和光合作用吸收太阳辐射热，从而达到隔热降温的目的。
