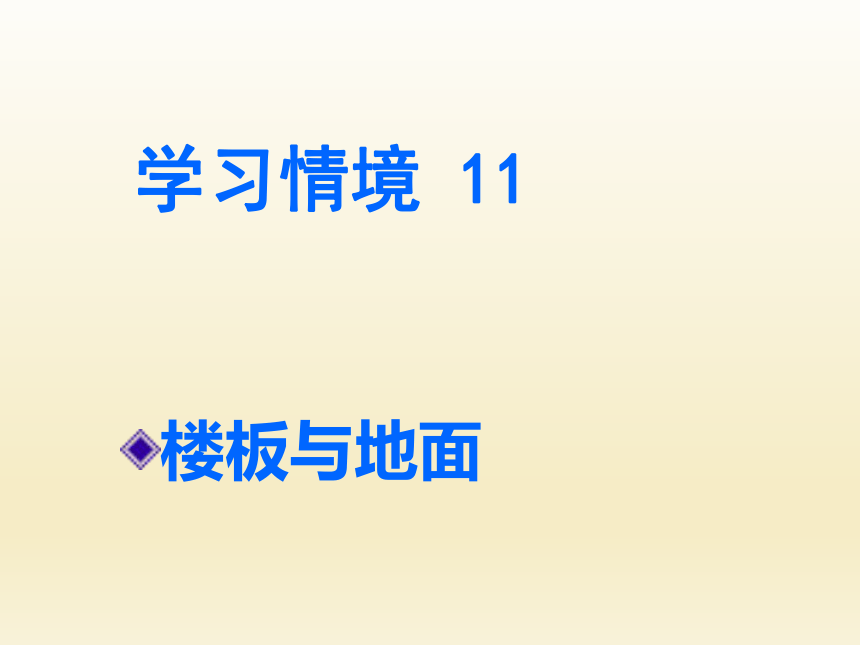

楼板与地面
学习情境 11

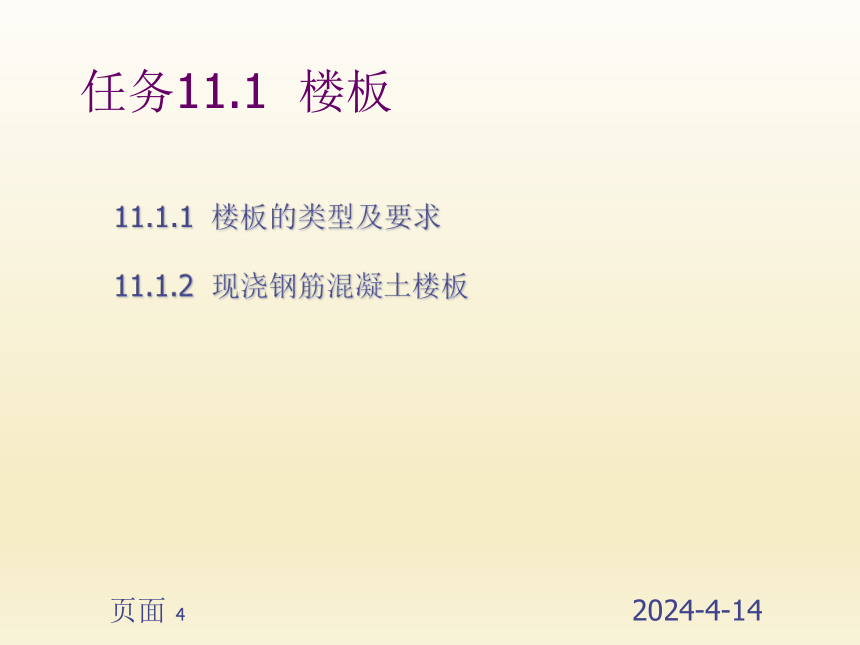

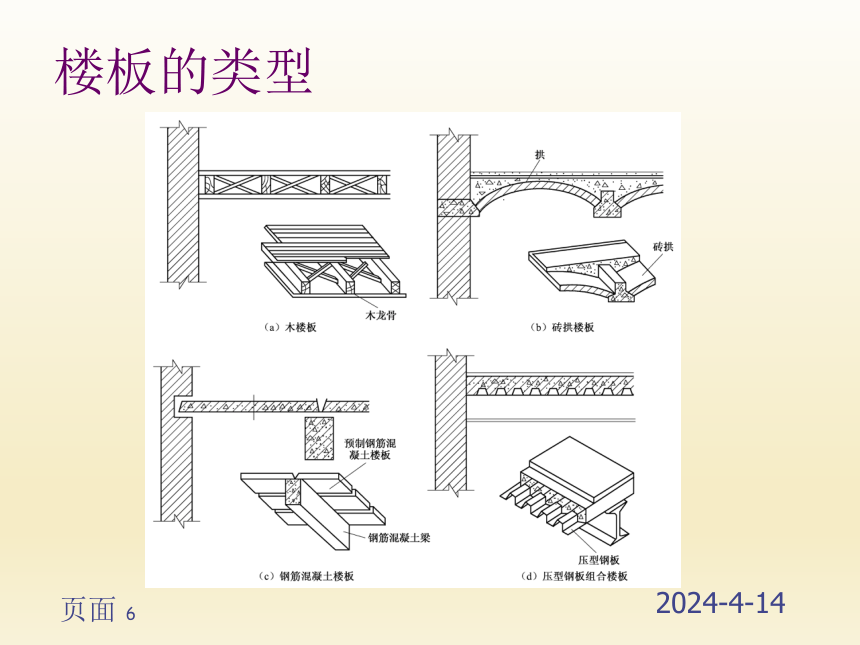

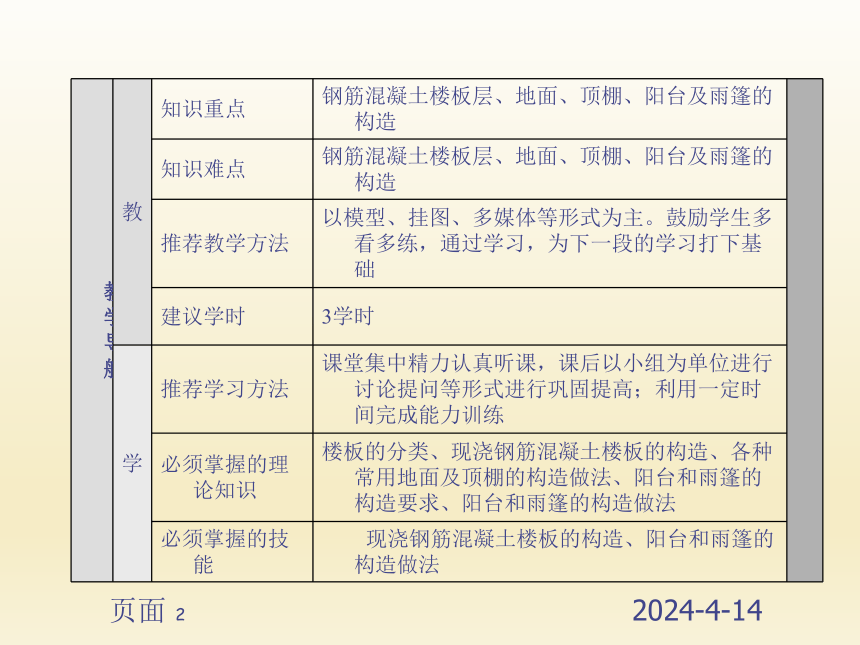

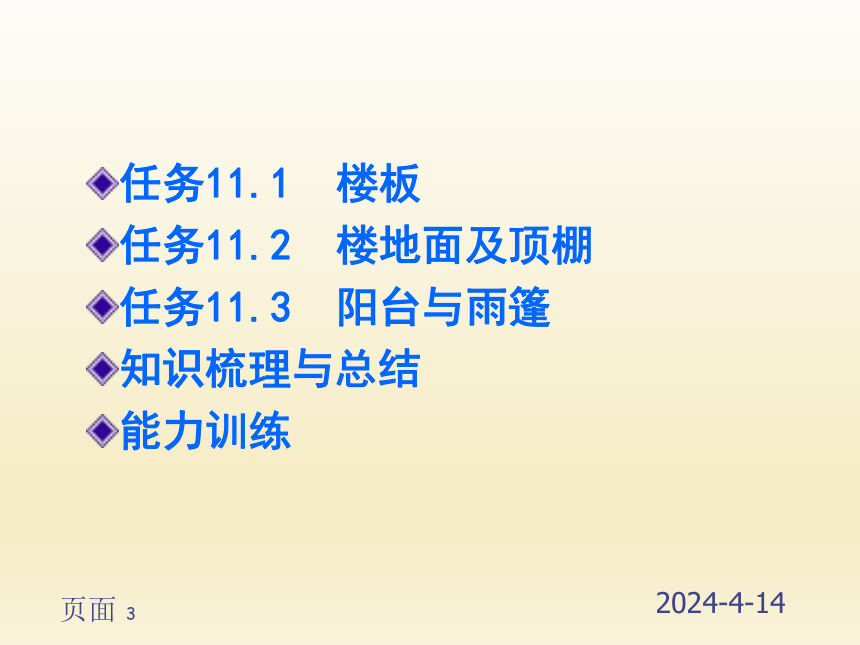

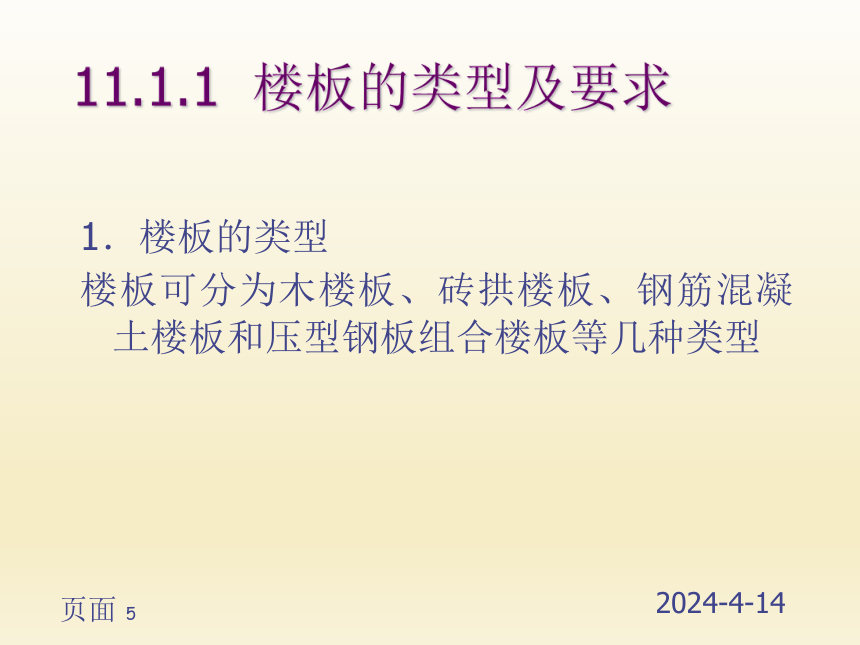

页面教学导航教知识重点钢筋混凝土楼板层、地面、顶棚、阳台及雨篷的构造知识难点钢筋混凝土楼板层、地面、顶棚、阳台及雨篷的构造推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时3学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练必须掌握的理论知识楼板的分类、现浇钢筋混凝土楼板的构造、各种常用地面及顶棚的构造做法、阳台和雨篷的构造要求、阳台和雨篷的构造做法必须掌握的技能现浇钢筋混凝土楼板的构造、阳台和雨篷的构造做法页面任务11.1楼板任务11.2楼地面及顶棚任务11.3阳台与雨篷知识梳理与总结能力训练页面任务11.1楼板11.1.1楼板的类型及要求11.1.2现浇钢筋混凝土楼板页面11.1.1楼板的类型及要求1．楼板的类型楼板可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢板组合楼板等几种类型页面楼板的类型页面11.1.1楼板的类型及要求2．楼板的设计要求（1）必须有足够的强度和刚度，以保证结构的安全和变形要求。（2）根据不同使用要求和建筑质量等级，要求具有不同程度的隔声、防火、防水、防潮、保温、隔热等性能，以满足建筑物的正常使用及保证人身和财产的安全。（3）便于楼板层中各种管道、线路的走向和敷设，使建筑的功能更加完善。（4）尽量为建筑工业化创造条件，提高建筑质量和加快施工进度。页面11.1.2现浇钢筋混凝土楼板现浇钢筋混凝土楼板是指在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。这种楼板具有成型自由、整体性和防水性好的优点，但模板用量大、工序多、工期长、工人劳动强度大，且受施工季节气候的影响较大现浇钢筋混凝土楼板分板式楼板、梁板式楼板、无梁楼板和压型钢板组合楼板等几种形式。页面11.1.2现浇钢筋混凝土楼板1．板式楼板板内不设梁，板直接搁置在四周墙上，这种楼板称为板式楼板。这种板所占建筑空间小、顶棚平整、施工简单，但板跨较小，一般为2～3m，多用于跨度较小的房间页面11.1.2现浇钢筋混凝土楼板2．梁板式楼板由板、次梁、主梁组成的楼板称为梁板式楼板，又称为肋梁楼板。板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上由板、次梁、主梁组成的楼板称为梁板式楼板，又称为肋梁楼板。板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上页面11.1.2现浇钢筋混凝土楼板3．无梁楼板框架结构中将板直接支承在柱上，且不设梁的楼板称为无梁楼板页面11.1.2现浇钢筋混凝土楼板4．压型钢板组合楼板利用凹凸相间的压型薄钢板做衬板，与混凝土浇筑在一起，搁置在钢梁上构成的整体式楼板，称为压型钢板组合楼板，也称为压型钢衬板组合楼板
