(共26张PPT)
墙体
学习情境 10

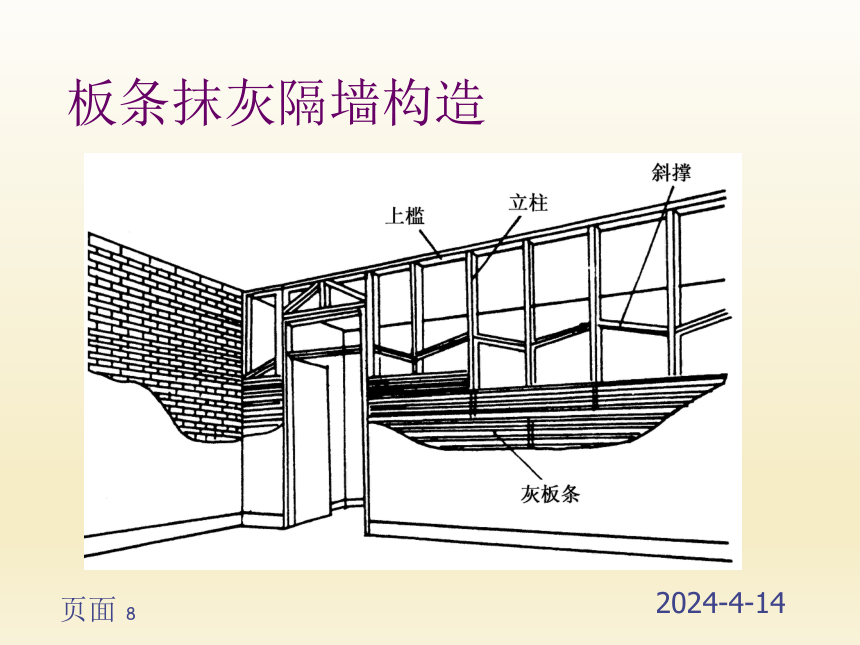

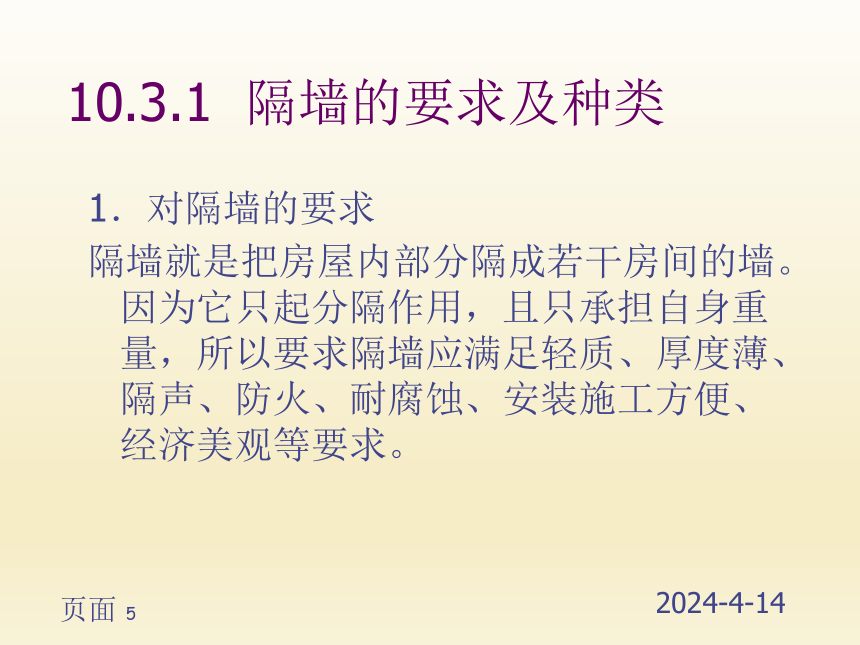

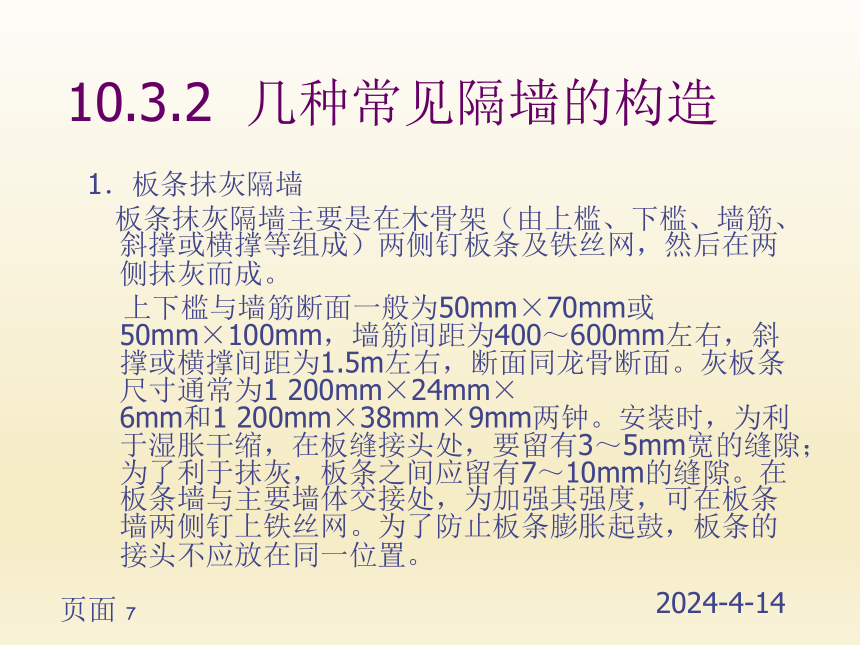

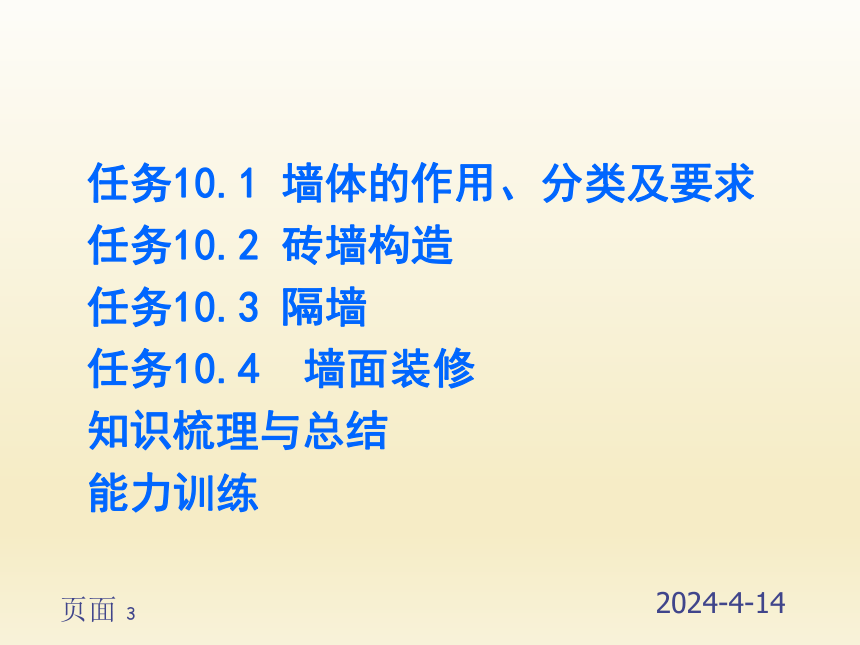

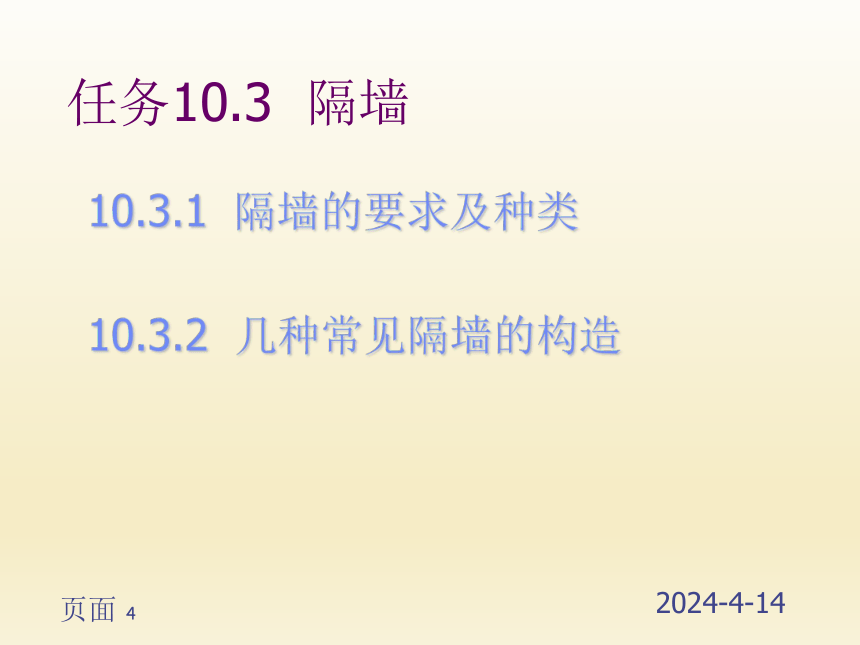

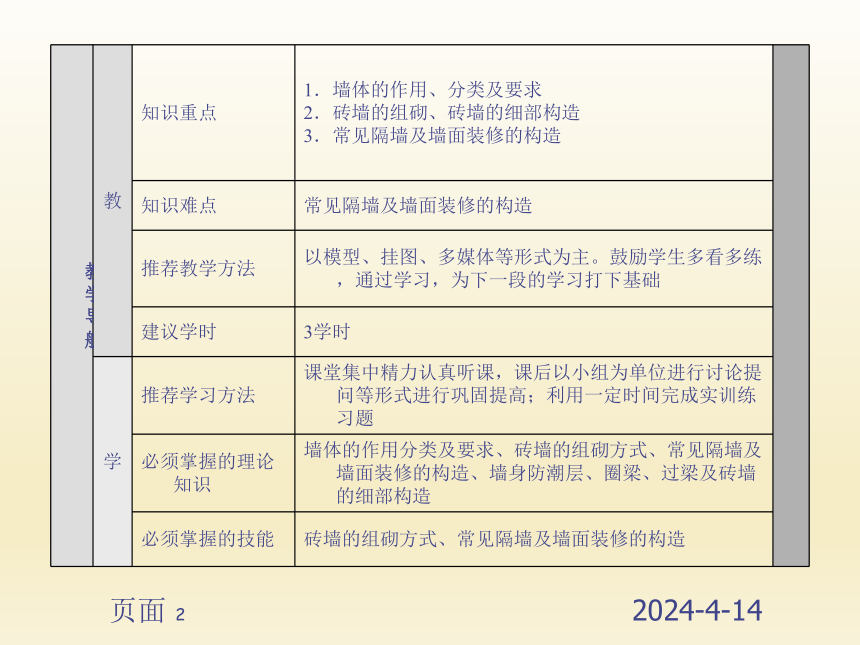

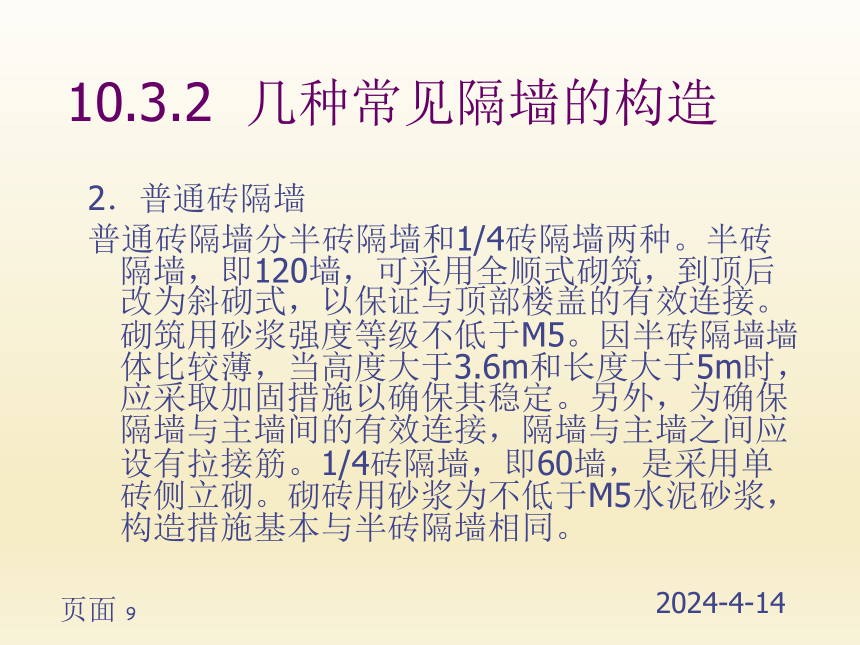

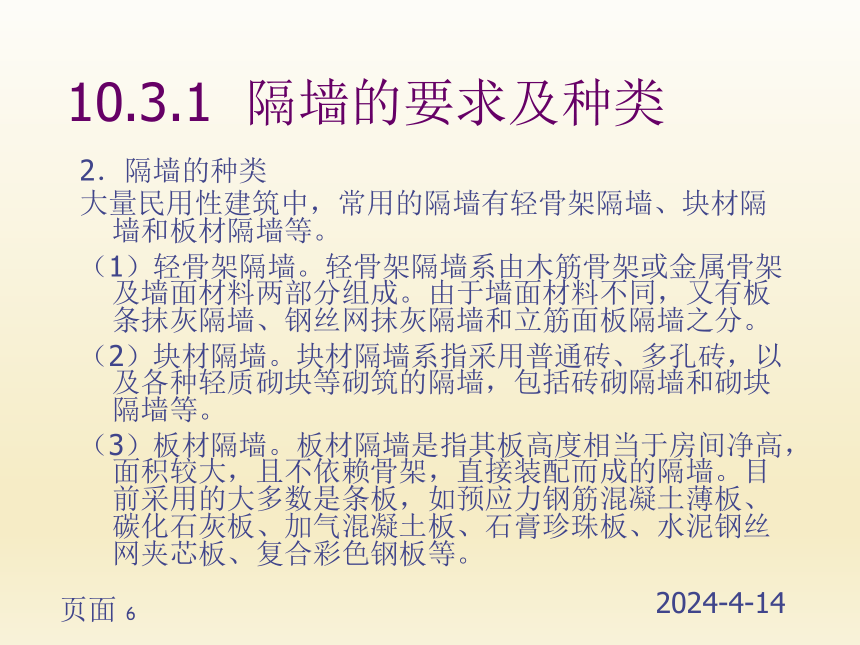

页面教学导航教知识重点1．墙体的作用、分类及要求2．砖墙的组砌、砖墙的细部构造3．常见隔墙及墙面装修的构造知识难点常见隔墙及墙面装修的构造推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时3学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成实训练习题必须掌握的理论知识墙体的作用分类及要求、砖墙的组砌方式、常见隔墙及墙面装修的构造、墙身防潮层、圈梁、过梁及砖墙的细部构造必须掌握的技能砖墙的组砌方式、常见隔墙及墙面装修的构造页面任务10.1墙体的作用、分类及要求任务10.2砖墙构造任务10.3隔墙任务10.4墙面装修知识梳理与总结能力训练页面任务10.3隔墙10.3.1隔墙的要求及种类10.3.2几种常见隔墙的构造页面10.3.1隔墙的要求及种类1．对隔墙的要求隔墙就是把房屋内部分隔成若干房间的墙。因为它只起分隔作用，且只承担自身重量，所以要求隔墙应满足轻质、厚度薄、隔声、防火、耐腐蚀、安装施工方便、经济美观等要求。页面10.3.1隔墙的要求及种类2．隔墙的种类大量民用性建筑中，常用的隔墙有轻骨架隔墙、块材隔墙和板材隔墙等。（1）轻骨架隔墙。轻骨架隔墙系由木筋骨架或金属骨架及墙面材料两部分组成。由于墙面材料不同，又有板条抹灰隔墙、钢丝网抹灰隔墙和立筋面板隔墙之分。（2）块材隔墙。块材隔墙系指采用普通砖、多孔砖，以及各种轻质砌块等砌筑的隔墙，包括砖砌隔墙和砌块隔墙等。（3）板材隔墙。板材隔墙是指其板高度相当于房间净高，面积较大，且不依赖骨架，直接装配而成的隔墙。目前采用的大多数是条板，如预应力钢筋混凝土薄板、碳化石灰板、加气混凝土板、石膏珍珠板、水泥钢丝网夹芯板、复合彩色钢板等。页面10.3.2几种常见隔墙的构造1．板条抹灰隔墙板条抹灰隔墙主要是在木骨架（由上槛、下槛、墙筋、斜撑或横撑等组成）两侧钉板条及铁丝网，然后在两侧抹灰而成。上下槛与墙筋断面一般为50mm×70mm或50mm×100mm，墙筋间距为400～600mm左右，斜撑或横撑间距为1.5m左右，断面同龙骨断面。灰板条尺寸通常为1 200mm×24mm×6mm和1 200mm×38mm×9mm两钟。安装时，为利于湿胀干缩，在板缝接头处，要留有3～5mm宽的缝隙；为了利于抹灰，板条之间应留有7～10mm的缝隙。在板条墙与主要墙体交接处，为加强其强度，可在板条墙两侧钉上铁丝网。为了防止板条膨胀起鼓，板条的接头不应放在同一位置。页面板条抹灰隔墙构造页面10.3.2几种常见隔墙的构造2．普通砖隔墙普通砖隔墙分半砖隔墙和1/4砖隔墙两种。半砖隔墙，即120墙，可采用全顺式砌筑，到顶后改为斜砌式，以保证与顶部楼盖的有效连接。砌筑用砂浆强度等级不低于M5。因半砖隔墙墙体比较薄，当高度大于3.6m和长度大于5m时，应采取加固措施以确保其稳定。另外，为确保隔墙与主墙间的有效连接，隔墙与主墙之间应设有拉接筋。1/4砖隔墙，即60墙，是采用单砖侧立砌。砌砖用砂浆为不低于M5水泥砂浆，构造措施基本与半砖隔墙相同。页面10.3.2几种常见隔墙的构造3．泰柏板隔墙泰柏板又称为钢丝网泡沫塑料水泥砂浆复合墙板。它是用直径为2mm的焊接钢丝网笼为构架，填充泡沫塑料芯层，面层经喷涂或抹水泥砂浆而成的轻质板材。这种板的特点是重量轻、强度高、防火、隔声、不腐烂等。其产品规格为2440mm×1220mm×75mm，抹灰后的厚度为100mm。泰柏板与顶板底板采用固定夹连接，墙板之间同样采用固定夹连接页面泰柏板隔墙构造（a）泰柏板构造 （b）泰柏板与楼板、地面的连接页面任务10.4墙面装修10.4.1墙面装修的作用及分类10.4.2墙面装修构造页面10.4.1墙面装修的作用及分类1．墙面装修的作用（1）保护墙体的作用。墙体暴露在自然环境中，会受到风、霜、雨、雪、太阳辐射等各种不利自然因素的影响，墙面装修可以防止墙体直接接触自然环境中的有害物质，还可以使墙体不直接受到外力的撞击，增强墙体的耐久性。（2）改善墙体的物理性能，满足房屋使用功能。墙面装修增加了墙体的厚度及密封性，提高了墙体的保温性能，还能有效防止墙体缝隙引起的空气渗透；墙面装修能提高墙体的隔声能力，对有噪声的房间还可通过饰面板吸声；光洁、平整、浅色的墙体可以增加对光线的反射，提高室内照度。同时，经过装修的墙面容易清洁，有助于改善室内外的卫生环境。（3）美观和装饰作用。进行墙面装修，可以根据室内外环境的特点，运用不同质地、色彩、纹理的建筑饰面材料，通过巧妙组合，营造出优美和谐的室内外环境，给人以美而舒适的感受。页面10.4.1墙面装修的作用及分类2．墙面装修的分类墙面装修的分类如下：（1）按装修位置分类。墙面装修可以分为室内装修和室外装修两大类。建筑物外墙装修应采用强度高、耐水、耐久、抗冻的材料；内墙装修，根据不同部位所采用的材料有不同的要求，但总的来说，要求墙面装修层应平整、光洁、不易起尘、无毒无害等。（2）按装修材料及施工方法分类。墙面装修可分为抹灰类、贴面类、涂刷类、裱糊类、铺钉类五大类页面墙面装修分类类别室外装修室内装修抹灰类水泥砂浆、混合砂浆、聚合物水泥砂浆、拉毛、水刷石、干粘石、斩假石、假面砖、喷涂、滚涂等纸筋灰粉面、麻刀灰粉面、石膏粉面、膨胀珍珠岩砂浆、混合砂浆、拉毛、拉条等贴面类外墙面砖、马塞克、水磨石板、天然石板釉面砖、人造石板、天然石板等涂料类石灰浆、水泥浆、溶剂型涂料、乳液涂料、彩色胶砂涂料、彩色弹涂等大白浆、石灰浆、油漆、乳胶漆、水溶性涂料、弹涂等裱糊类塑料墙纸、金属面墙纸、木纹壁纸、花纹玻璃纤维布、纺织面墙布及锦铺钉类各种金属饰面板、石棉水泥板、玻璃等各种胶合板、纤维板、石膏板、装饰吸声板以及钙塑板等页面10.4.2墙面装修构造1．抹灰类墙面装修抹灰类墙面装修是采用水泥、石灰膏等作为胶结材料，加入砂或石渣用水拌和成砂浆或石渣浆，然后抹到墙面上的一种操作工艺抹灰分为一般抹灰和装饰抹灰两大类：一般抹灰有石灰砂浆抹灰、混合砂浆抹灰、水泥砂浆抹灰、聚合物水泥砂浆、麻刀石灰、纸筋石灰、石膏灰等；装饰抹灰有水刷石、斩假石、干粘石、假面砖等。为了保证抹灰平整、牢固、颜色均匀，避免开裂、脱落，抹灰层不宜太厚，外墙抹灰一般为20～25 mm，内墙抹灰为15～20 mm，且施工时必须分层操作，即分为底层、中层和面层。底层主要与基层粘结，并起初步找平作用，厚度为15～20 mm，又称为找平层或打底层，施工中称为“刮糙”；其灰浆用料视基层材料而定。页面10.4.2墙面装修构造1．抹灰类墙面装修中层用于进一步找平，减少底层砂浆干缩导致面层开裂的可能，厚度一般为5～12 mm，所选材料可与底层相同，也可视装修要求而定。面层主要起装饰作用，又称为罩面，厚度为3～5mm，要求表面平整无裂痕、色彩均匀，并可做成光滑、粗糙等不同质感以获得不同装饰效果。抹灰按质量要求和主要工序分为3种标准。普通抹灰：一层底灰，一层面层；中级抹灰：一层底灰，一层中灰，一层面灰；高级抹灰：一层底灰，数层中灰，一层面灰。页面墙裙构造（a）贴瓷砖 （b）水磨石 （c）水泥砂浆抹灰页面10.4.2墙面装修构造2．贴面类墙面装修贴面类墙面装修是利用各种天然石板或人造板、块，通过绑、挂或直接粘贴等方法对墙面进行的装修处理。常用的贴面材料有瓷砖、面砖、锦砖和预制水刷石、水磨石板以及花岗岩、大理石等天然石板。一般把质感细腻的瓷砖、大理石板等作为内墙装修材料，而把质感粗犷、耐蚀性好的面砖、锦砖、花岗岩板等作为外墙装修材料。页面10.4.2墙面装修构造（1）瓷砖。瓷砖是用优质陶土烧制成的一种内墙贴面材料，表面挂釉，具有吸水率低、色彩稳定、表面光洁美观、易于清洗等优点。一般常用于厨房、浴室、卫生间、医院手术室等处的墙裙、墙面和池槽面层。（2）面砖。面砖多数是以陶土为原料，经加工成型、煅烧制成的一种贴面块，分挂釉和不挂釉、光面和带各种纹理饰面等不同类型。面砖质地坚固、防洞、耐蚀，色彩和规格多种多样，常用于内外墙面装修。（3）锦砖。锦砖又称为马塞克，陶瓷锦砖是以优质陶土烧制而成的小块瓷砖，常用做地面装修，也可用于外墙装修。玻璃马塞克是一种半透明的玻璃质饰面材料，质地坚硬，色调柔和典雅，性能稳定，可组成各种花饰，且具有耐热、耐寒、耐蚀、不龟裂、光滑、自洁、不褪色、造价低等优点。（4）天然石板。常见的天然石板有大理石板、花岗岩板等，具有强度高、结构致密、色彩丰富、不易被污染等优点，但加工复杂、要求较高，价格昂贵，属于高级装修饰面材料。（5）人造石板。人造石板具有天然石板的花纹和质感，而且重量轻、强度高、耐酸碱、造价低、容易按设计要求制作，常见的有水磨石板、仿大理石板等。页面10.4.2墙面装修构造3．涂料类墙面装修涂料类墙面装修是利用各种涂料涂敷于墙体基层表面而形成完整牢固的保护膜，对墙体起保护、装饰作用。涂料分为有机涂料和无机涂料两类。建筑内外墙面用涂料做饰面是最简便的一种装修方式。4．裱糊类墙面装修裱糊类墙面装修是将各种装饰性的墙纸、墙布织锦等卷材类装饰材料，用粘结剂裱糊在墙面上的一种装修做法。其材料和花色品种很多，主要有PVC（聚氯乙烯）塑料墙纸、玻璃纤维墙布、其他墙纸、墙布等。裱糊类墙面装修装饰性墙。5．铺钉类墙面装修铺钉类墙面装修在构造上与骨架隔墙相似，是把各种天然或人造薄板铺钉在墙面上的装修做法。它由骨架和面板两部分组成，在施工时先在墙面上立骨架（墙筋），然后在骨架上铺钉装饰面板。页面知识梳理与总结对墙体的作用、分类及要求做了概括的介绍；然后重点介绍了墙体的材料、组砌以及墙体上各部分细部构造的有关内容；最后介绍了隔墙及墙面装修的内容。要求学生学完后能够对墙体的细部构造有所掌握，同时知道隔墙及墙面装修的种类，并了解其做法。。页面能力训练训练项目1请回答1．简述墙体的作用、分类及要求。2．墙体的组砌方式有哪些？3．墙体上都有哪些细部构造，试着说出5种。4．墙身防潮层的位置有哪些？具体构造做法有哪些？5．什么是勒脚？说出其常见做法。6．简述过梁的位置、作用及种类。7．简述构造柱设置位置及构造要求。8．什么是圈梁？其作用是什么？9．墙身上有哪3种变形缝？设置的目的分别是什么？10．简述隔墙的种类。11．简述墙面装修的分类。页面能力训练训练项目2填空1．墙体的作用主要有以下三个方面：包括（ ）、（ ）、（ ）等。2．樯体的细部构造一般是指在墙身上的细部做法，其中包括（ ）、（ ）、（ ）、（ ）和圈梁等内容。3．常见的过梁有（ ）、（ ）、（ ）三种。4．常用的隔墙有（ ）、（ ）、（ ）等。5．墙身水平防潮层具体做法有（ ）、（ ）、（ ）等。6．按装修材料和施工方法分类，墙面装修可分为（ ）、（ ）、（ ）、（ ）、（ ）五大类。页面能力训练训练项目3选择（单选）1．下列说法正确的是（ ）。A非承重墙不承担自重B非承重墙承担自重C自承重墙承担自重D填充墙承担自重2.下列说法正确的是（ ）。A室内装修材料可以用于室外装修B室外装修材料可以用于室内装修C室内、室外装修材料原则上不可以互换D装修材料用于室内与室外无规定3．圈梁的设置原则是（ ）。A封闭连续B必须现浇C只在砖混结构中设置D宽度与墙厚相同4．下列说法正确的是（ ）。A伸缩缝基础必须断开B沉降缝基础必须断开C防震缝基础必须断开D变形缝基础设置无规定5．墙体沉降缝处进行盖缝处理后应确保其缝两边部分能够在（ ）自由变形。A水平方向B竖直方向C水平和竖直方向D 45度方向页面能力训练训练项目4综合练习1．绘图说明墙脚节点的构造要点和材料做法。2．绘图表示墙体的组砌方式。
