地基和基础
学习情境 9

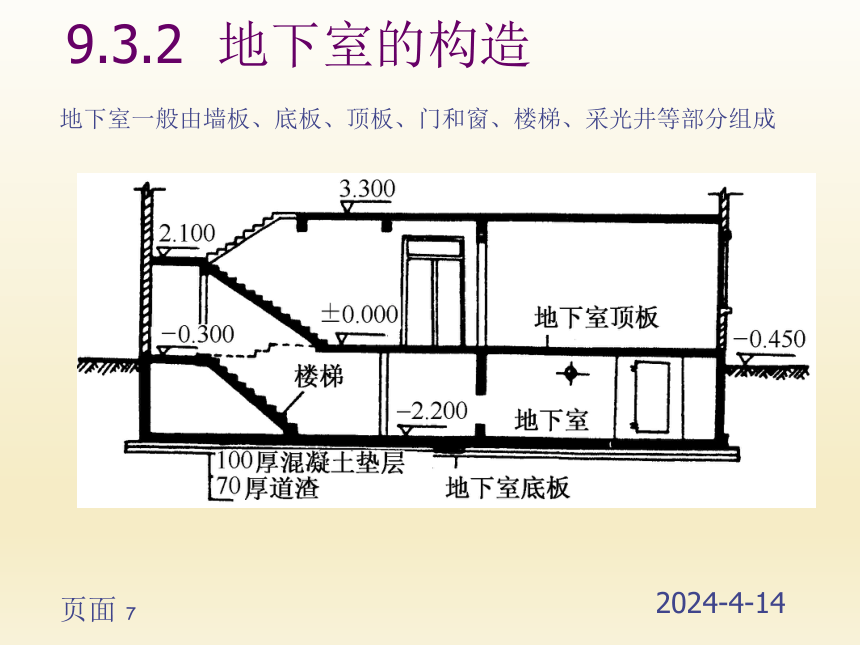

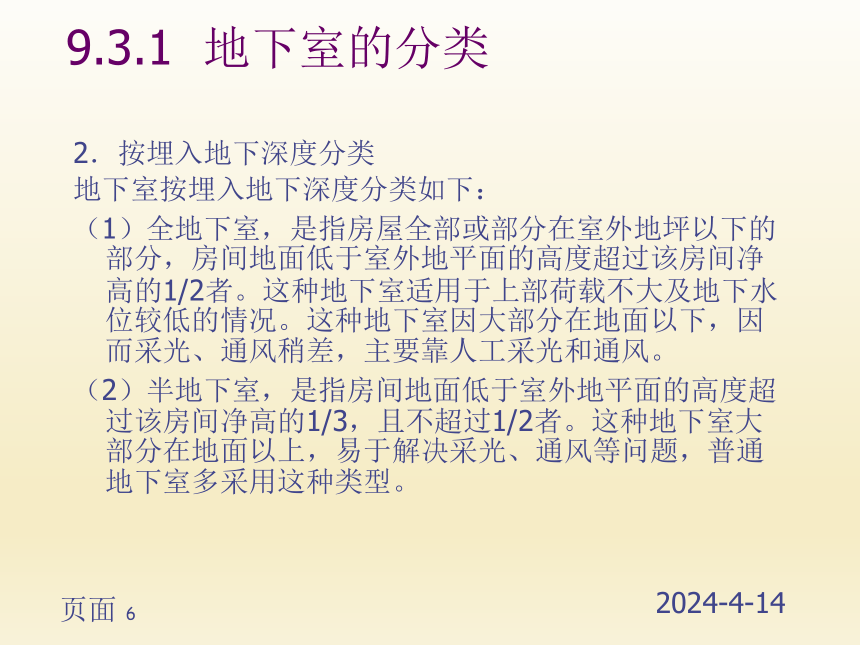

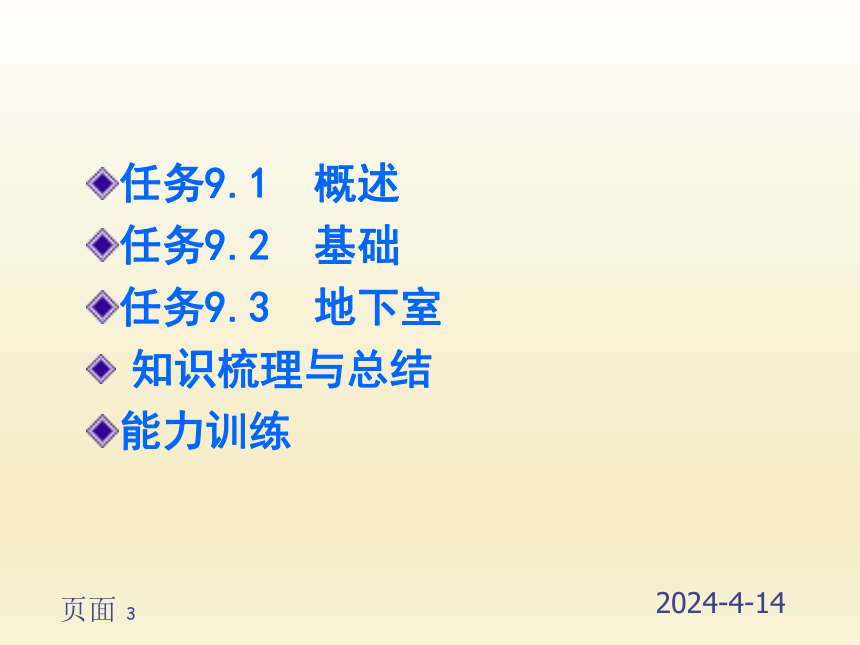

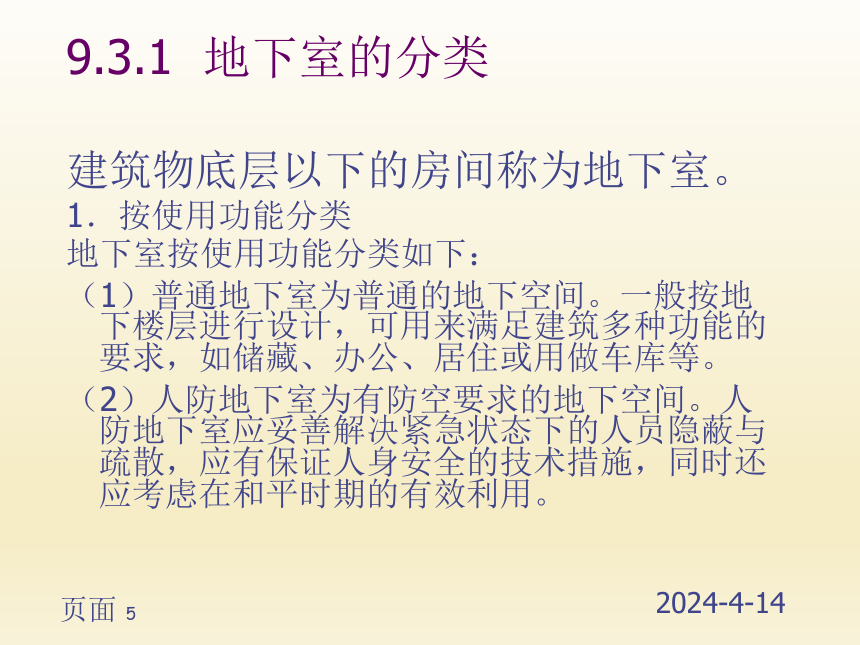

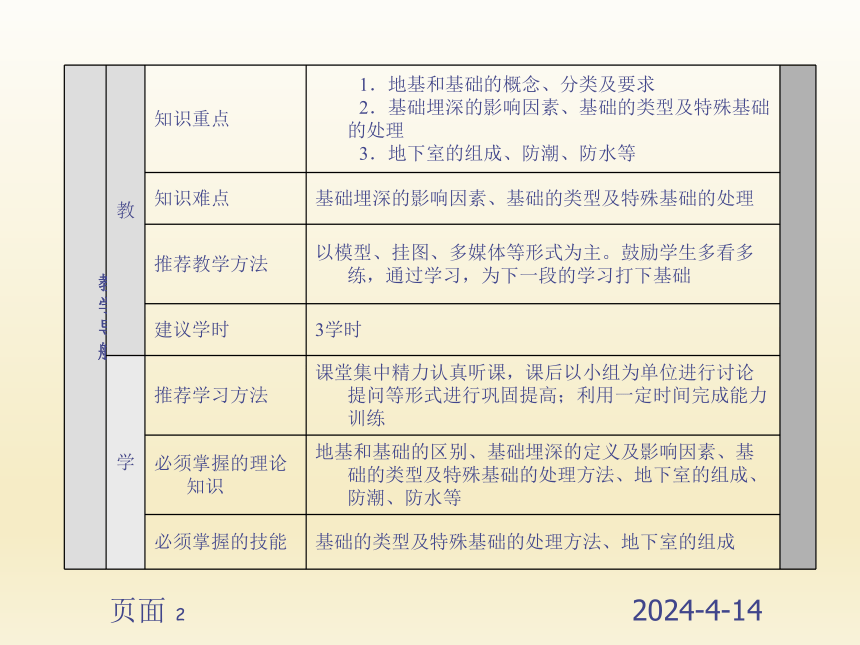

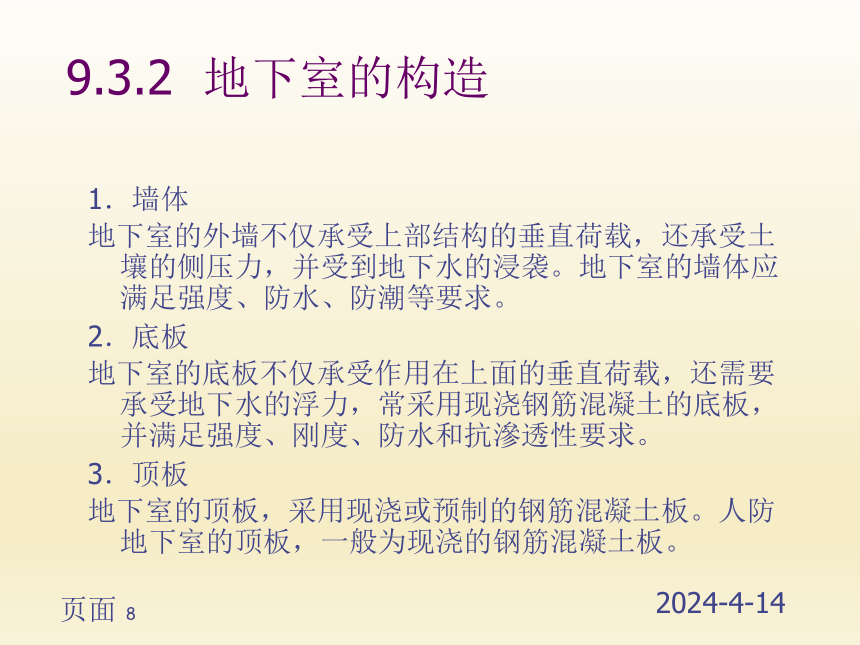

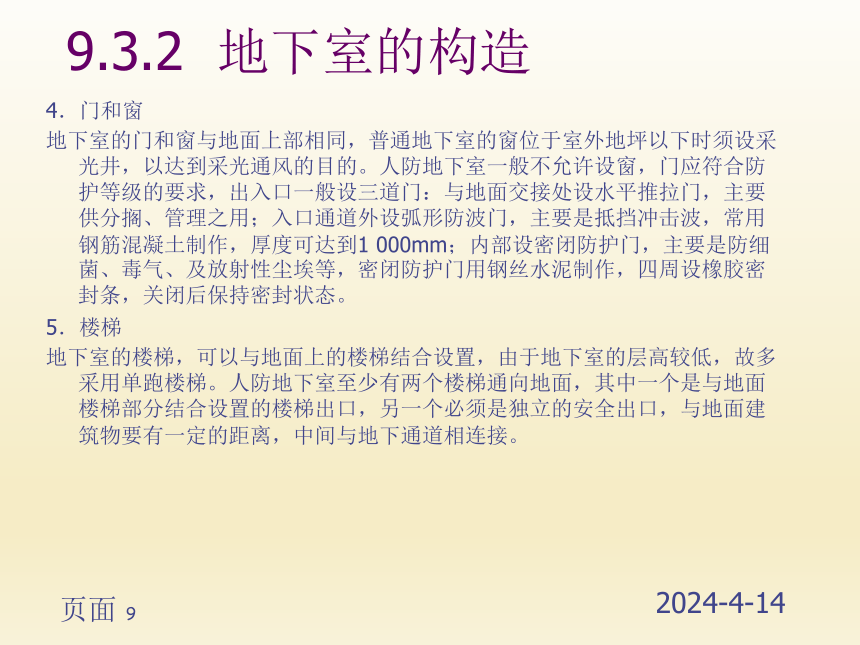

页面教学导航教知识重点1．地基和基础的概念、分类及要求2．基础埋深的影响因素、基础的类型及特殊基础的处理3．地下室的组成、防潮、防水等知识难点基础埋深的影响因素、基础的类型及特殊基础的处理推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时3学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练必须掌握的理论知识地基和基础的区别、基础埋深的定义及影响因素、基础的类型及特殊基础的处理方法、地下室的组成、防潮、防水等必须掌握的技能基础的类型及特殊基础的处理方法、地下室的组成页面任务9.1概述任务9.2基础任务9.3地下室知识梳理与总结能力训练页面任务9.3地下室9.3.1地下室的分类9.3.2地下室的构造9.3.3地下室的防潮、防水页面9.3.1地下室的分类建筑物底层以下的房间称为地下室。1．按使用功能分类地下室按使用功能分类如下：（1）普通地下室为普通的地下空间。一般按地下楼层进行设计，可用来满足建筑多种功能的要求，如储藏、办公、居住或用做车库等。（2）人防地下室为有防空要求的地下空间。人防地下室应妥善解决紧急状态下的人员隐蔽与疏散，应有保证人身安全的技术措施，同时还应考虑在和平时期的有效利用。页面9.3.1地下室的分类2．按埋入地下深度分类地下室按埋入地下深度分类如下：（1）全地下室，是指房屋全部或部分在室外地坪以下的部分，房间地面低于室外地平面的高度超过该房间净高的1/2者。这种地下室适用于上部荷载不大及地下水位较低的情况。这种地下室因大部分在地面以下，因而采光、通风稍差，主要靠人工采光和通风。（2）半地下室，是指房间地面低于室外地平面的高度超过该房间净高的1/3，且不超过1/2者。这种地下室大部分在地面以上，易于解决采光、通风等问题，普通地下室多采用这种类型。页面9.3.2地下室的构造地下室一般由墙板、底板、顶板、门和窗、楼梯、采光井等部分组成页面9.3.2地下室的构造1．墙体地下室的外墙不仅承受上部结构的垂直荷载，还承受土壤的侧压力，并受到地下水的浸袭。地下室的墙体应满足强度、防水、防潮等要求。2．底板地下室的底板不仅承受作用在上面的垂直荷载，还需要承受地下水的浮力，常采用现浇钢筋混凝土的底板，并满足强度、刚度、防水和抗滲透性要求。3．顶板地下室的顶板，采用现浇或预制的钢筋混凝土板。人防地下室的顶板，一般为现浇的钢筋混凝土板。页面9.3.2地下室的构造4．门和窗地下室的门和窗与地面上部相同，普通地下室的窗位于室外地坪以下时须设采光井，以达到采光通风的目的。人防地下室一般不允许设窗，门应符合防护等级的要求，出入口一般设三道门：与地面交接处设水平推拉门，主要供分搁、管理之用；入口通道外设弧形防波门，主要是抵挡冲击波，常用钢筋混凝土制作，厚度可达到1 000mm；内部设密闭防护门，主要是防细菌、毒气、及放射性尘埃等，密闭防护门用钢丝水泥制作，四周设橡胶密封条，关闭后保持密封状态。5．楼梯地下室的楼梯，可以与地面上的楼梯结合设置，由于地下室的层高较低，故多采用单跑楼梯。人防地下室至少有两个楼梯通向地面，其中一个是与地面楼梯部分结合设置的楼梯出口，另一个必须是独立的安全出口，与地面建筑物要有一定的距离，中间与地下通道相连接。页面9.3.2地下室的构造6．采光井半地下室窗外一般应设采光井，一般每一个窗设一个独立的采光井。当窗的距离很近时，也可将采光井连在一起。采光井由侧墙和底板构成，侧墙一般用砖砌筑，井底板则用混凝土浇注。采光井的深度由地下室窗台的高度而定，一般窗台应高于采光井底板面层250～300mm，采光井的长度应比窗宽1 000mm左右；采光井的宽度视采光井的深度而定，当采光井深度为1～2m时，宽度为1m左右。采光井侧墙顶面应比室外设计地面高250～300mm，以防地面水流入井内。页面采光井的构造示意图页面9.3.3地下室的防潮、防水1．地下室的防潮当设计最高地下水位低于地下室底板300～500mm，且地基范围内的土壤及回填土无形成上层滞水可能时，地下水不可能直接侵入室内，墙和底板仅受土层中潮气的影响，这时地下室只须考虑做防潮处理。其具体做法如下：（1）当地下室为混凝土结构时，即可起到自防潮作用，不必再做防潮处理。页面9.3.3地下室的防潮、防水1．地下室的防潮（2）当地下室为砖墙结构时，应做防潮层，可在墙身外侧面抹防水砂浆或抹普通水泥砂浆外加防水涂料，且应与墙身水平防潮层相连接页面9.3.3地下室的防潮、防水2．地下室的防水当设计最高地下水位高于地下室底板标高或有地面水下渗的可能时，应采取防水做法。（1）卷材防水。它适用于受侵蚀性介质作用或受振动作用的地下室。用卷材做地下工程的防水层，因长年处在地下水的浸泡中，宜采用合成高分子防水卷材和高聚物改性沥青防水卷材做防水层。页面9.3.3地下室的防潮、防水2．地下室的防水（2）刚性材料防水。刚性材料防水应用比较多的有混凝土防水层和水泥砂浆防水层两种。混凝土防水层的种类有普通防水混凝土、外加剂（减水剂、氯化铁、引气剂、三乙醇胺等）防水混凝土和补偿收缩（微膨胀剂）防水混凝土三类；水泥砂浆防水层有刚性多层抹面防水层和掺外加剂防水层两种。页面知识梳理与总结首先介绍了地基和基础的概念、分类及要求，使学生能够分清地基和基础这两个容易混淆的概念；然后介绍了基础埋深及影响因素，基础的类型及特殊基础的处理；最后介绍了地下室的组成、防潮、防水等有关内容。通过学习使学生对地基和基础有一个全面的了解。页面能力训练训练项目1请回答1．什么叫地基？什么叫基础？地基和基础的关系如何？2．基础埋深如何确定？3．什么是刚性基础？什么是柔性基础？举例说明。4．基础按构造形式分为哪几种？分别适用什么条件？5．试述地下室由哪些部分组成？6．地下室在什么情况下应做防潮处理？在什么情况下应做防水处理？7．地下室防潮和防水应如何处理？页面能力训练训练项目2填空1．地基分为（ ）和（ ）两大类。2．基础按埋深的不同分为（ ）和（ ），按材料和受力特点分为（ ）和（ ）。3．基础按构造形式不同分为条形基础、（ ）、（ ）、箱形基础和（ ）等。4．地下室按使用功能分为（ ）和（ ）；按埋深不同分为（ ）和（ ）。页面能力训练训练项目3选择（单选）1．下列说法正确的是（ ）。A基础是建筑物的组成部分B地基是建筑物的组成部分C地基和基础是建筑物的组成部分D地基和基础不是建筑物的组成部分2．基础的埋置深度是指（ ）。A室内地坪到基础底面的距离B室外地坪到基础底面的距离C室外设计地面到基础底面的距离D室内设计地面到基础底面的距离3．基础的埋深不得低于（ ）。A：200mm B：500mm C：800mm D：1000mm4．钢砼基础属于（ ）。A刚性基础B柔性基础C深基础D浅基础5．基础必须埋在冰冻线以下，其原因是（ ）。A为防止基础受冻而破坏B为防止地基土冻胀和融陷产生的不利影响C为防止室内受冻结冰D为防止室内受冻引起发霉6．当设计最高地下水位高于地下室底板标高时，应采取（ ）。A防水处理B防潮处理C防冻处理D防沉降处理页面能力训练1．画图表示基础埋深的含义。2．画图说明变形缝处基础如何处理。3．画图表示卷材“外防外贴法”防水的处理。4．实际调查和观察一下目前基础应用比较多的有哪些？它们都用于什么类型的地基或什么类型的建筑物中？
