地基和基础
学习情境 9

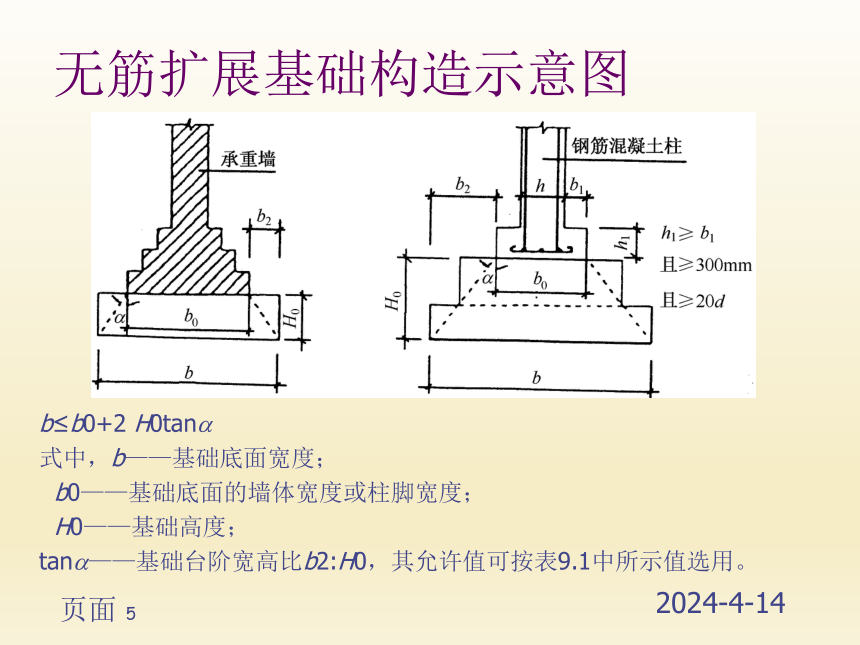

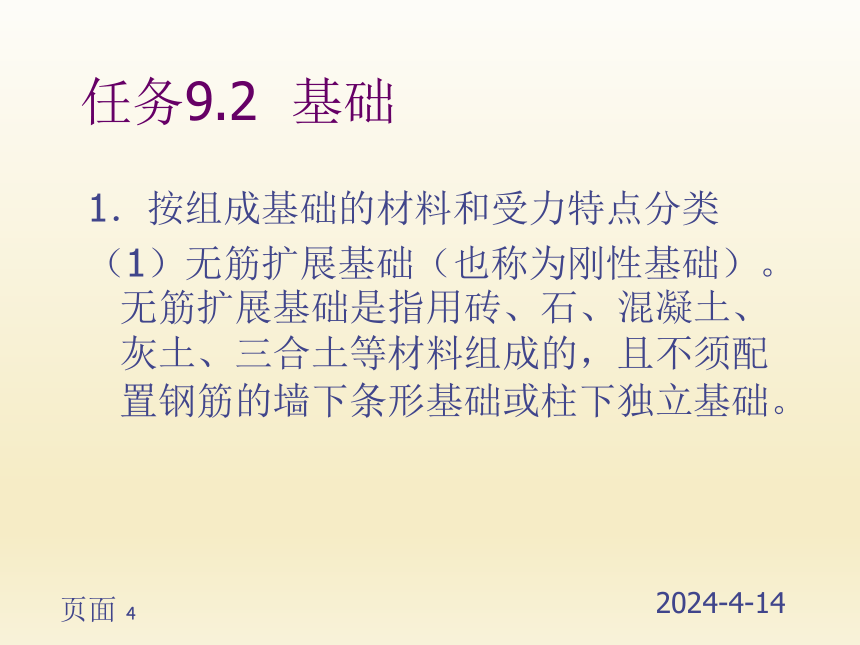

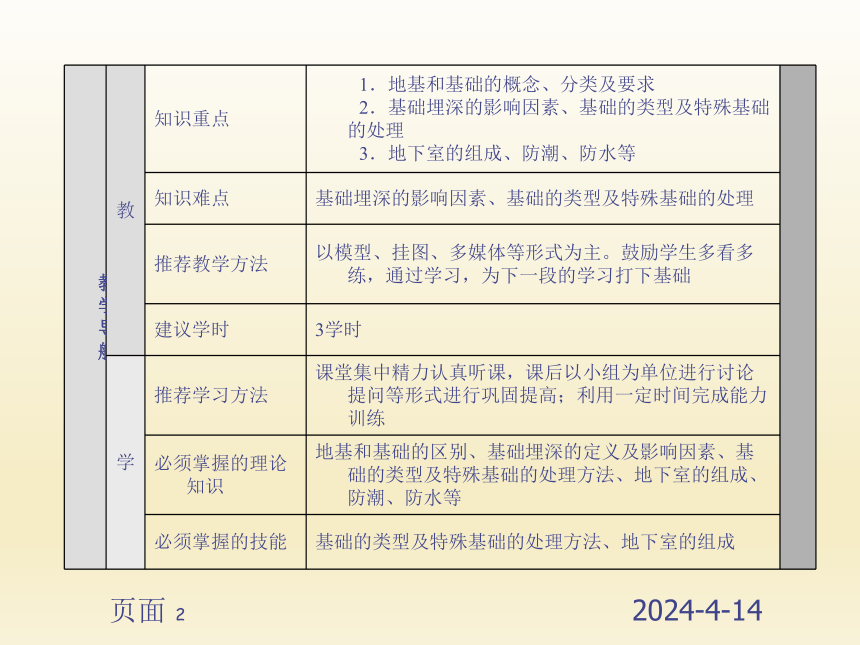

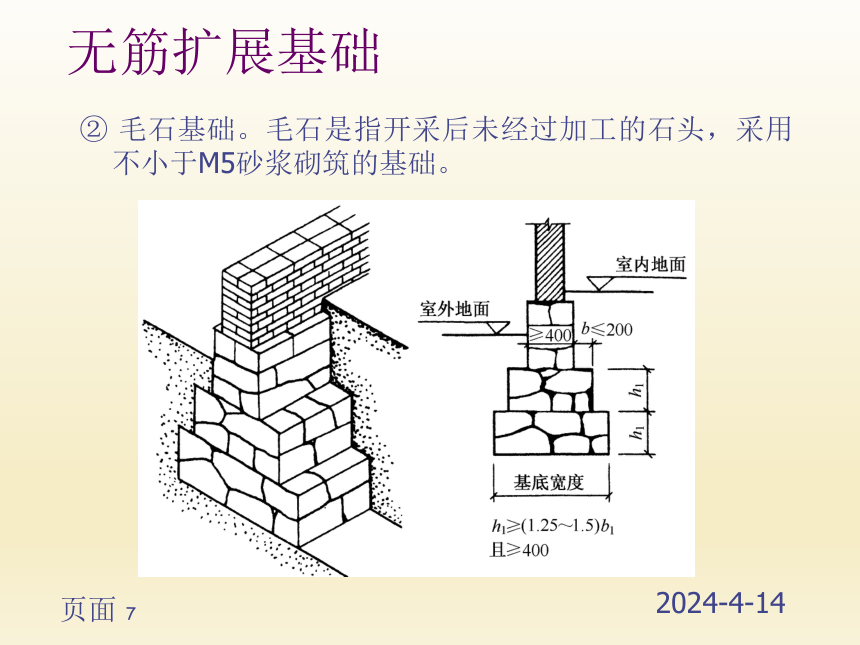

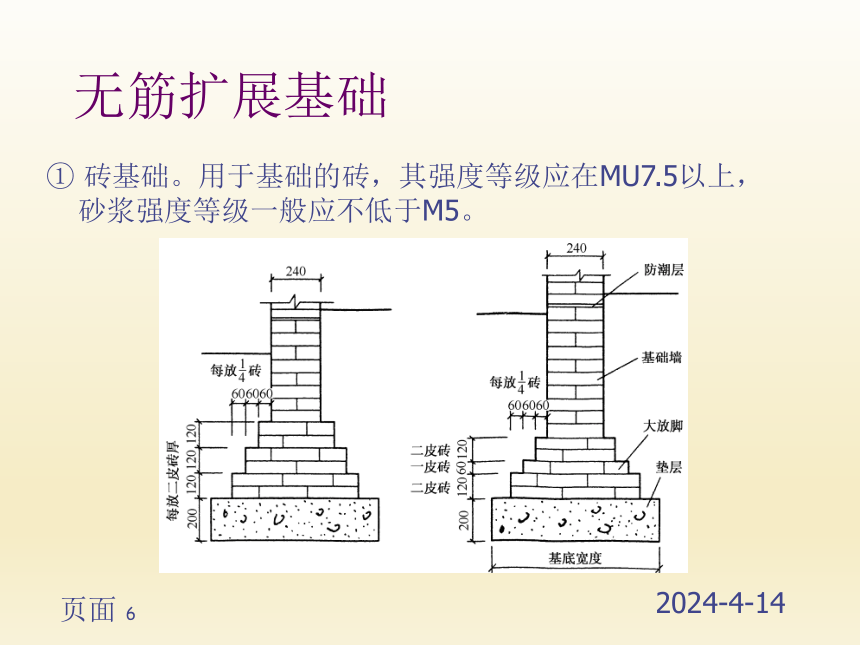

页面教学导航教知识重点1．地基和基础的概念、分类及要求2．基础埋深的影响因素、基础的类型及特殊基础的处理3．地下室的组成、防潮、防水等知识难点基础埋深的影响因素、基础的类型及特殊基础的处理推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时3学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练必须掌握的理论知识地基和基础的区别、基础埋深的定义及影响因素、基础的类型及特殊基础的处理方法、地下室的组成、防潮、防水等必须掌握的技能基础的类型及特殊基础的处理方法、地下室的组成页面任务9.1概述任务9.2基础任务9.3地下室知识梳理与总结能力训练页面任务9.2基础1．按组成基础的材料和受力特点分类（1）无筋扩展基础（也称为刚性基础）。无筋扩展基础是指用砖、石、混凝土、灰土、三合土等材料组成的，且不须配置钢筋的墙下条形基础或柱下独立基础。页面无筋扩展基础构造示意图b≤b0+2H0tan 式中，b——基础底面宽度；b0——基础底面的墙体宽度或柱脚宽度；H0——基础高度；tan ——基础台阶宽高比b2:H0，其允许值可按表9.1中所示值选用。页面无筋扩展基础① 砖基础。用于基础的砖，其强度等级应在MU7.5以上，砂浆强度等级一般应不低于M5。页面无筋扩展基础② 毛石基础。毛石是指开采后未经过加工的石头，采用不小于M5砂浆砌筑的基础。页面无筋扩展基础③ 混凝土基础。混凝土基础因为其中不设钢筋，所以也称为素混凝土基础。页面无筋扩展基础④ 灰土基础。灰土是经过消解后的生石灰和黏性土按一定比例拌合而成，其配合比常用石灰:黏性土=3:7，俗称“三七”土。灰土基础是由灰土材料经过夯实而成的。基础厚度与建筑物层数有关，四层及高于四层时，一般采用450mm高；三层及低于三层时一般采用300mm高。夯实后的灰土厚度每150mm称为“一步”，300mm可称为“两步”灰土。页面无筋扩展基础⑤三合土基础。三合土是由石灰、砂和碎砖、碎石等骨料加水混合而成的材料，其体积比为1:2:4或1:3:6，拌和均匀分层夯实后即为三合土基础。每层约虚铺220mm，夯实后为150 mm。页面任务9.2基础1．按组成基础的材料和受力特点分类（2）扩展基础（也称为柔性基础）。扩展基础是指将上部结构传来的荷载，通过向侧边扩展成一定底面积，使作用在基底的压应力等于或小于地基土的允许承载力，而基础内部的应力应同时满足材料本身的强度要求，这种起到压力扩散作用的基础，如柱下钢筋混凝土独立基础和墙下钢筋混凝土条形基础。它由于钢筋混凝土的抗弯性能好，可以充分放大基础底面尺寸，达到减小地基应力的效果，同时可有效地减小埋深，节省材料和土方开挖量，加快工程进度。页面任务9.2基础（2）扩展基础扩展基础的一般构造要求如下：① 锥形基础的边缘高度，不宜小于200 mm；阶梯形基础的每阶高度，宜为300～500 mm。② 垫层的厚度不宜小于70 mm；垫层混凝土强度等级应为C10。③ 扩展基础底板受力钢筋的最小直径不宜小于10 mm；间距不宜大于200 mm，也不宜小于100 mm。墙下钢筋混凝土条形基础纵向分布钢筋的直径不小于8 mm；间距不大于300 mm，每延米分布钢筋的面积应不小于受力钢筋面积的1/10。当有垫层时钢筋保护层的厚度不小于40 mm；无垫层时不小于70 mm。④ 混凝土强度等级不应低于C20。页面任务9.2基础2．按基础构造形式分类基础可分为条形基础、独立基础、筏板基础、箱形基础、桩基础等。（1）条形基础。当建筑物为墙承重或虽然由柱承重，但柱距较近、地基条件较差或柱所承受荷载较大时，基础常设成长条形，犹如带子，称为条形基础或带形基础页面任务9.2基础2．按基础构造形式分类（2）独立基础。当建筑物上部采用框架结构或排架结构承重，且柱距较大，地基条件较好时，常采用独立基础，也称为单独基础。常见的断面形式有阶梯形、锥型、杯形等页面任务9.2基础2．按基础构造形式分类（3）筏板基础。当地质条件差、上部荷载大时，可将部分或整个建筑范围的基础连在一起，其形式犹如倒置的楼板，又似筏子，故称为筏板基础或满堂基础。筏板基础根据有无设梁可分为平板式和梁板式两种页面任务9.2基础2．按基础构造形式分类（4）箱形基础。它是由钢筋混凝土底板、顶板、外墙和一定数量的纵横内隔墙构成的，形状像箱子一样的基础页面任务9.2基础2．按基础构造形式分类（5）桩基础。当建筑物荷载较大，地基的软弱土层厚度在5m以上，采用浅基础不能满足地基强度和变形的要求，对软弱土层进行人工处理困难和不经济时，常采用桩基础。桩基础是设置于岩土中的桩和联结于桩顶端的承台组成的基础。
