墙体
学习情境 10

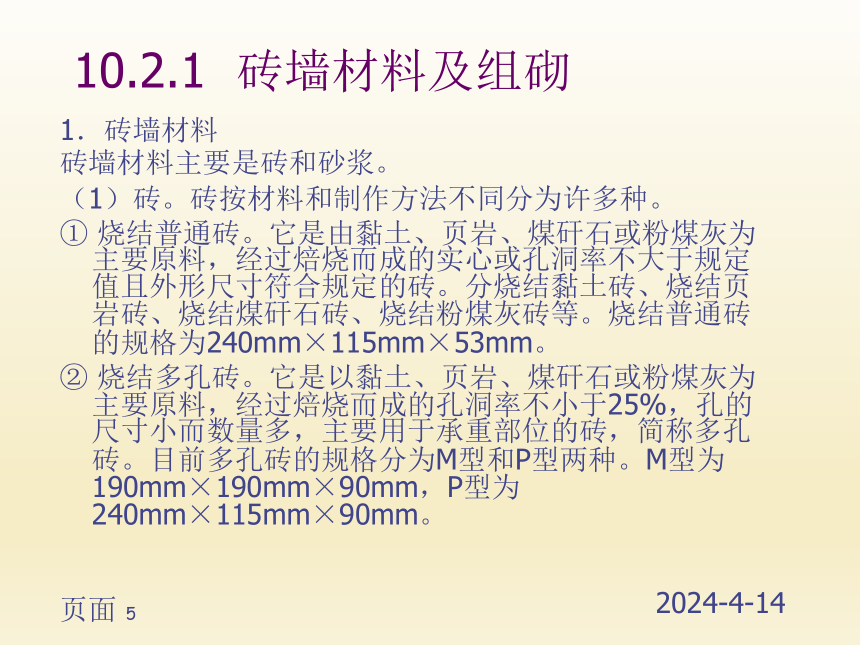

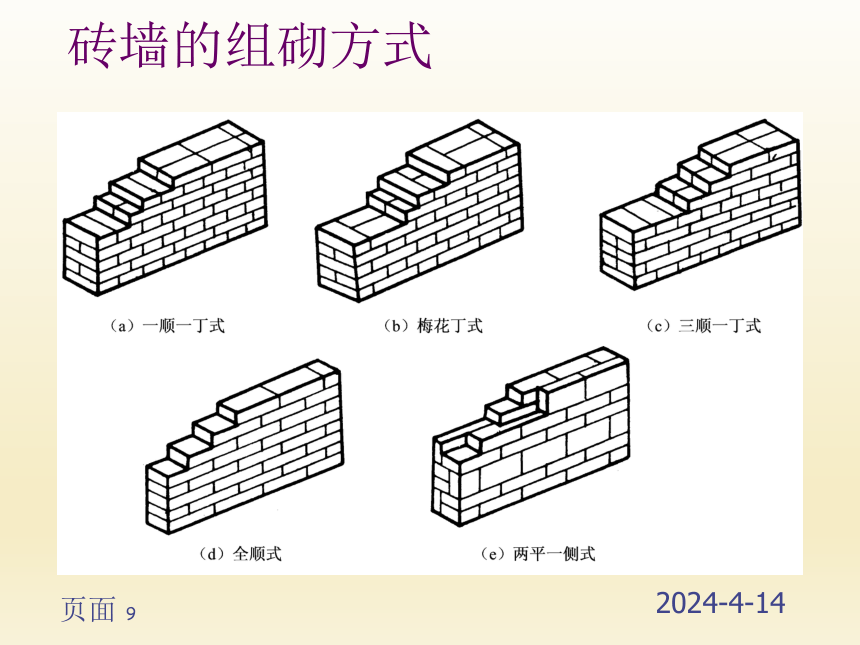

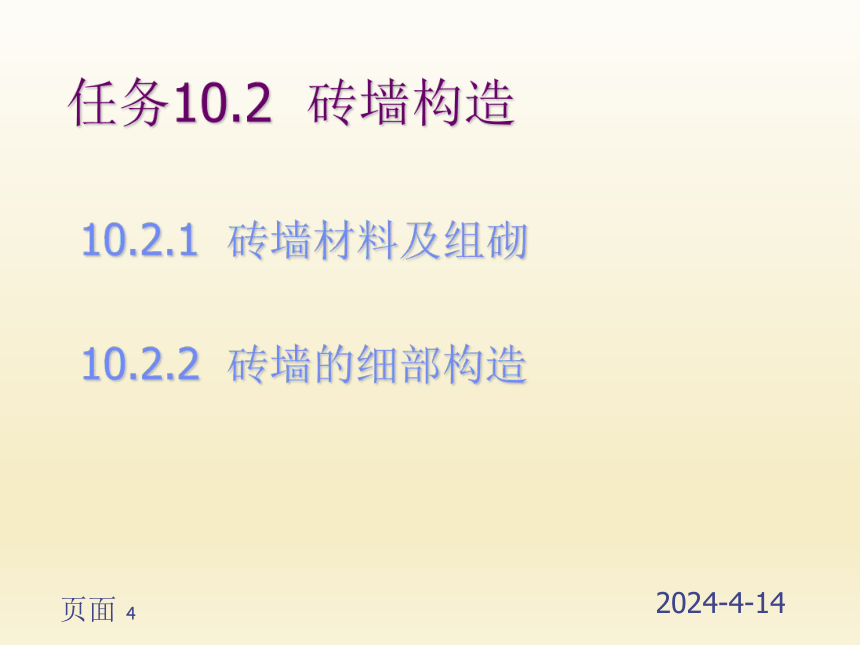

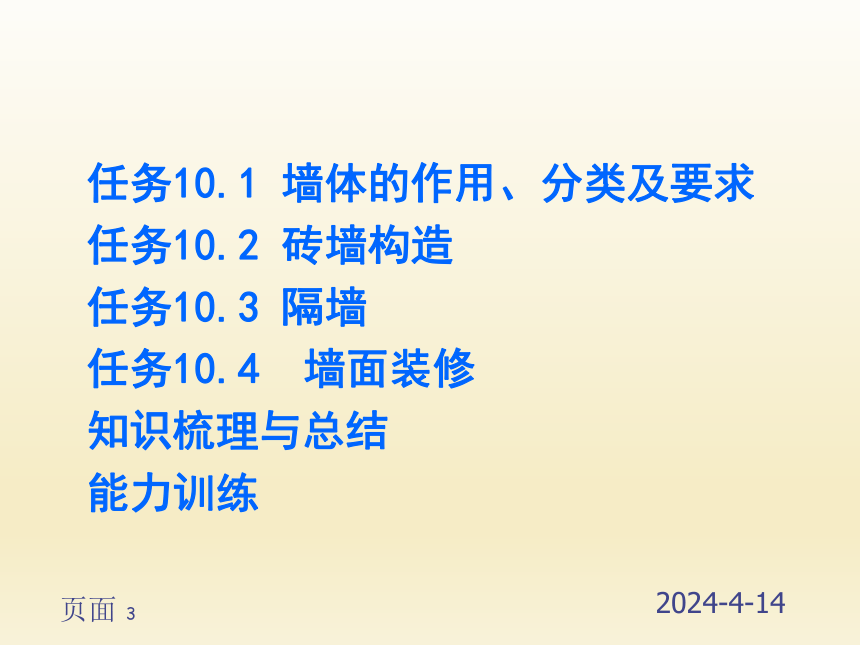

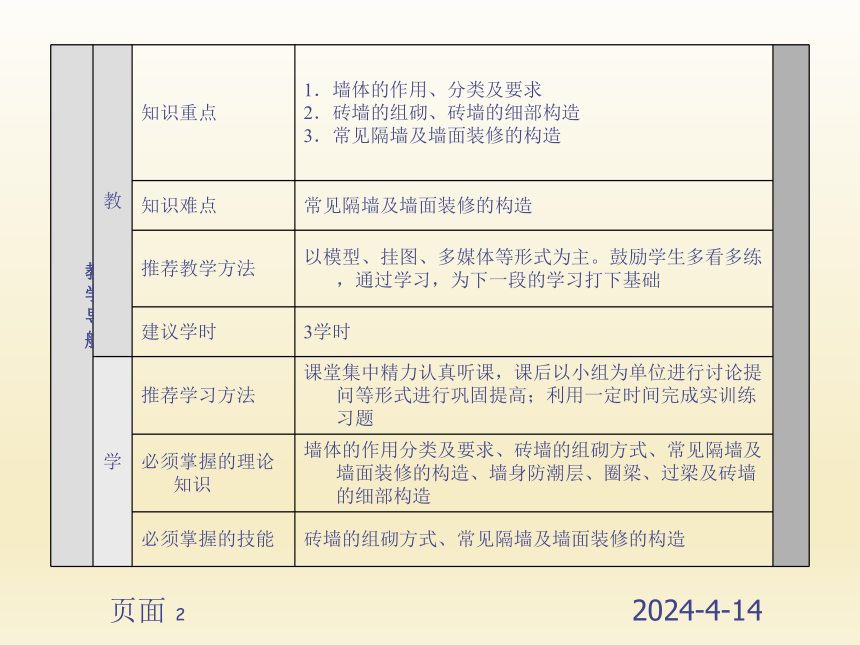

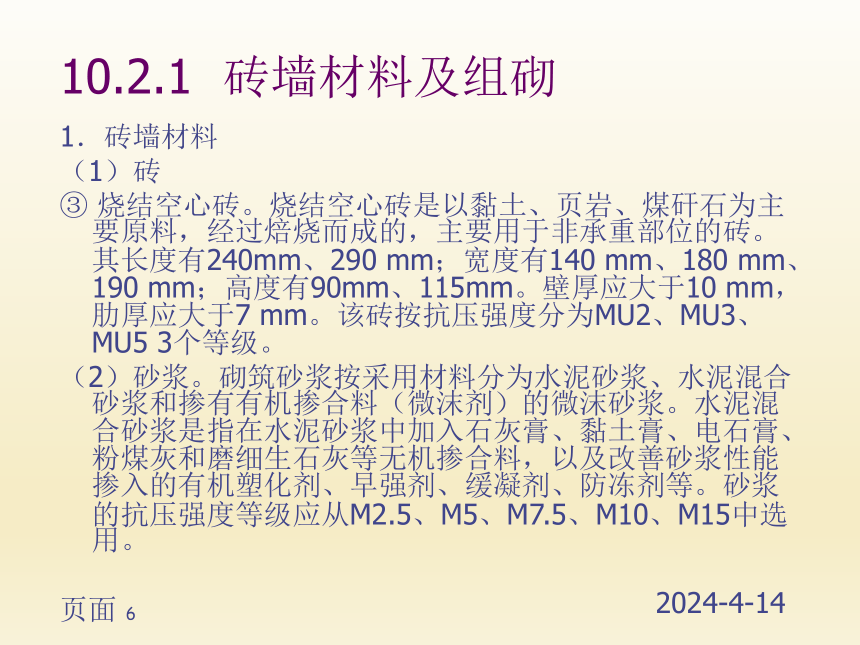

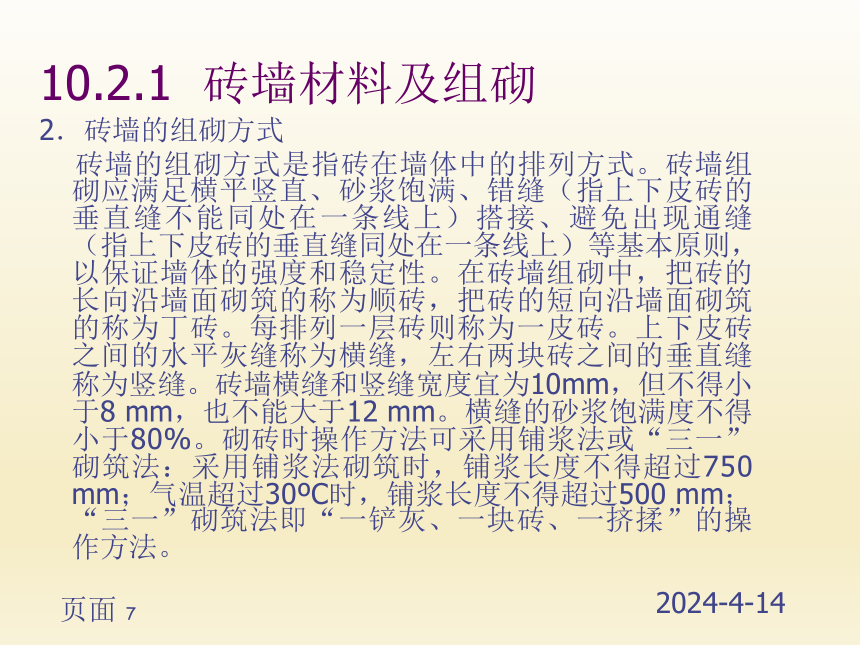

页面教学导航教知识重点1．墙体的作用、分类及要求2．砖墙的组砌、砖墙的细部构造3．常见隔墙及墙面装修的构造知识难点常见隔墙及墙面装修的构造推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时3学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成实训练习题必须掌握的理论知识墙体的作用分类及要求、砖墙的组砌方式、常见隔墙及墙面装修的构造、墙身防潮层、圈梁、过梁及砖墙的细部构造必须掌握的技能砖墙的组砌方式、常见隔墙及墙面装修的构造页面任务10.1墙体的作用、分类及要求任务10.2砖墙构造任务10.3隔墙任务10.4墙面装修知识梳理与总结能力训练页面任务10.2砖墙构造10.2.1砖墙材料及组砌10.2.2砖墙的细部构造页面10.2.1砖墙材料及组砌1．砖墙材料砖墙材料主要是砖和砂浆。（1）砖。砖按材料和制作方法不同分为许多种。① 烧结普通砖。它是由黏土、页岩、煤矸石或粉煤灰为主要原料，经过焙烧而成的实心或孔洞率不大于规定值且外形尺寸符合规定的砖。分烧结黏土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖等。烧结普通砖的规格为240mm×115mm×53mm。② 烧结多孔砖。它是以黏土、页岩、煤矸石或粉煤灰为主要原料，经过焙烧而成的孔洞率不小于25%，孔的尺寸小而数量多，主要用于承重部位的砖，简称多孔砖。目前多孔砖的规格分为M型和P型两种。M型为190mm×190mm×90mm，P型为240mm×115mm×90mm。页面10.2.1砖墙材料及组砌1．砖墙材料（1）砖③ 烧结空心砖。烧结空心砖是以黏土、页岩、煤矸石为主要原料，经过焙烧而成的，主要用于非承重部位的砖。其长度有240mm、290 mm；宽度有140 mm、180 mm、190 mm；高度有90mm、115mm。壁厚应大于10 mm，肋厚应大于7 mm。该砖按抗压强度分为MU2、MU3、MU5 3个等级。（2）砂浆。砌筑砂浆按采用材料分为水泥砂浆、水泥混合砂浆和掺有有机掺合料（微沫剂）的微沫砂浆。水泥混合砂浆是指在水泥砂浆中加入石灰膏、黏土膏、电石膏、粉煤灰和磨细生石灰等无机掺合料，以及改善砂浆性能掺入的有机塑化剂、早强剂、缓凝剂、防冻剂等。砂浆的抗压强度等级应从M2.5、M5、M7.5、M10、M15中选用。页面10.2.1砖墙材料及组砌2．砖墙的组砌方式砖墙的组砌方式是指砖在墙体中的排列方式。砖墙组砌应满足横平竖直、砂浆饱满、错缝（指上下皮砖的垂直缝不能同处在一条线上）搭接、避免出现通缝（指上下皮砖的垂直缝同处在一条线上）等基本原则，以保证墙体的强度和稳定性。在砖墙组砌中，把砖的长向沿墙面砌筑的称为顺砖，把砖的短向沿墙面砌筑的称为丁砖。每排列一层砖则称为一皮砖。上下皮砖之间的水平灰缝称为横缝，左右两块砖之间的垂直缝称为竖缝。砖墙横缝和竖缝宽度宜为10mm，但不得小于8 mm，也不能大于12 mm。横缝的砂浆饱满度不得小于80%。砌砖时操作方法可采用铺浆法或“三一”砌筑法：采用铺浆法砌筑时，铺浆长度不得超过750 mm；气温超过30 C时，铺浆长度不得超过500 mm；“三一”砌筑法即“一铲灰、一块砖、一挤揉”的操作方法。页面常见的墙体砌筑方式（1）一顺一丁式：是指由一皮中全部顺砖与一皮中全部丁砖间隔砌成。上下皮竖缝相互错开1/4砖长。这种砌筑形式适合于砌一砖、一砖半及二砖墙。（2）梅花丁式：是指由每皮中丁砖与顺砖相间隔砌成，上皮丁砖坐中于下皮顺砖，上下皮竖缝相互错开1/4砖长。这种砌筑形式适合于砌一砖及一砖半墙。（3）三顺一丁式：是指由三皮中全部顺砖与一皮中全部丁砖相隔砌成。上下皮顺砖间竖缝相互错开1/2砖长；上下皮顺砖与丁砖间竖缝相互错开1/4砖长。这种砌筑形式适合于砌一砖及一砖半墙。三顺一丁易产生内部通缝，一般不提倡此种组砌方式。（4）全顺式：是指各皮砖均为顺砖，上下皮竖缝相互错开1/2砖长。这种形式仅适合于砌半砖墙。（5）两平一侧式：是指每层由两皮顺砖与一皮侧砖组合相间砌筑而成，主要用来砌筑3/4厚砖墙。页面砖墙的组砌方式页面10.2.2砖墙的细部构造砖墙的细部构造一般是指在墙体上的细部做法，其中包括墙脚、窗台、门窗过梁、圈梁、变形缝等。1．墙脚构造墙脚通常是指基础以上，室内地面以下的那部分墙身。（1）墙身防潮，其做法是在墙脚处铺设连续的水平防潮层。防潮层应在所有的内外墙中连续设置，其位置与所在墙体及地面情况有关。页面墙身防潮层铺设位置（a）地面垫层为密实材料 （b）地面垫层为透水材料 （c）室内地面出现高差页面10.2.2砖墙的细部构造1．墙脚构造（2）水平防潮层的具体做法① 防水砂浆防潮层。防水砂浆是在1:2水泥砂浆中掺入水泥质量3%～5%的防水剂配制成的。在需要铺设防潮层的位置铺设厚度为20～25mm的防水砂浆，或者用防水砂浆砌三皮砖做防潮层。② 细石混凝土防潮层。它是在设置防潮层的位置铺设60mm厚与墙等厚的细石混凝土，内配3 6或3 8钢筋。③ 油毡防潮层。它是在需要铺设防潮层的位置先抹20mm厚水泥砂浆找平层，然后在上面铺一毡二油。页面10.2.2砖墙的细部构造1．墙脚构造（3）勒脚构造。建筑物外墙的墙脚称为勒脚。一般情况下，其高度是指室内地坪与室外地面之间的高差部分，也有的将底层窗台至室外地面的高度视为勒脚。① 石砌勒脚。石砌勒脚是在勒脚部位的墙体采用天然石材或人造石材砌筑。② 抹灰勒脚。抹灰勒脚是在勒脚部位抹20～30mm厚1:2.5水泥砂浆或水刷石。③ 贴面勒脚。贴面勒脚是用花岗石、大理石等天然石材或水磨石板等人工石材作为勒脚贴面。页面勒脚做法（a）石砌勒脚 （b）抹灰勒脚 （c）带“咬口”抹灰勒脚d）贴面勒脚页面10.2.2砖墙的细部构造1．墙脚构造（4）散水。散水指的是建筑物四周靠近勒脚下部地面上向外做成的坡度为3%～5%的排水坡。散水又称为排水坡或护坡。它能将建筑物四周地表积水迅速排走，防止建筑物因积水渗入地基而下沉。散水宽度一般为600～1000mm，当屋面排水方式为自由落水时，散水应比屋面檐口宽150～200mm。散水一般是在素土夯实上铺三合土、灰土、混凝土等材料，也可用砖、石等材料铺砌而成。散水与勒脚交接处应设分隔缝，分隔缝内应用有弹性的防水材料嵌缝，以防止外墙下沉时散水被拉裂。同时，散水整体面层纵向距离每隔6～12mm做一道伸缩缝，缝内处理同勒脚与散水相交处的处理。页面散水做法（a）三合土散水 （b）混凝土散水 （c）散水与勒脚分隔缝的处理页面10.2.2砖墙的细部构造1．墙脚构造（5）排水沟。排水沟分明沟和暗沟两种，设置在外墙四周，将水有组织地导向集水井，然后流入排水系统。明沟一般可用素混凝土现浇，或者用砖砌、石砌，然后用水泥砂浆抹面。沟底应有0.5%～1%的坡度，坡向集水井，以保证排水通畅。暗沟是在明沟上加盖能漏水的盖板而成，便于人的行走，打开盖板后可进行沟底清扫或维修。页面明沟构造做法（a）砖砌明沟 （b）混凝土明沟页面10.2.2砖墙的细部构造2．门窗过梁在墙体上开设门窗洞口时，为了承受门窗洞口上部墙体传来的荷载，并把这些荷载传给两侧的墙体，需要在门窗洞口上设置横梁，称为门窗过梁（1）砖拱过梁。它有平拱过梁和弧拱过梁两种。平拱过梁的做法：将立砖和侧砖相间砌筑，使砖缝上宽下窄，砖对称向两边倾斜，相互挤压形成拱，用来承担荷载。平拱的跨度为1.2m以内，弧拱的跨度稍大些。砖拱过梁节约钢材和水泥，但施工麻烦，整体性差，不宜用于上部有集中荷载、震动较大或地基承载力不均匀以及地震区的建筑。页面砖拱过梁构造（a）平拱 （b）弧拱页面10.2.2砖墙的细部构造2．门窗过梁（2）钢筋砖过梁。它是在洞口上部墙体内夹砌钢筋，形成能承受弯矩的加筋砖砌体。钢筋直径不应小于5mm，间距不宜大于120mm，钢筋伸入洞口两侧的墙体内的长度不宜小于240 mm，并设90°直弯钩，埋在墙体的竖缝中。过梁采用M5水泥砂浆砌筑，高度一般不小于5皮砖，且不小于门窗洞口跨度的1/4。当在过梁底部设钢筋时，要求梁底部砂浆层厚度不应小于30 mm，以保证钢筋不受锈蚀。钢筋砖过梁最大跨度为1.5m。页面钢筋砖过梁构造（a）正立面图 （b）剖立面图页面10.2.2砖墙的细部构造2．门窗过梁（3）钢筋混凝土过梁。当门窗洞口跨度大于2 m，或洞口上部有集中荷载，或房屋有不均匀沉降，或受较大的震动荷载时，可以采用钢筋混凝土过梁。钢筋混凝土过梁的截面尺寸，应根据洞口的跨度和荷载计算而定。为了施工方便，过梁宽一般同墙厚，过梁的高度应与砖的皮数相配合，作为黏土实心砖墙的过梁，梁高常采用60mm、120mm、180mm、240mm等，作为多孔砖墙的过梁，梁高则采用90mm、180mm等。钢筋混凝土过梁的两端伸进墙内的支承长度为每边250mm。当洞口上部有圈梁时，洞口上部的圈梁可兼做过梁，且过梁部分的钢筋应按计算用量另行增配。页面钢筋混凝土过梁截面形式（a）矩形过梁 （b）L形过梁 （c）带窗楣板的过梁页面10.2.2砖墙的细部构造3．窗台窗洞下部应设置窗台，根据设置的位置可分为外窗台和内窗台。外窗台靠室外一侧设置，且须向外形成一定坡度。内窗台靠室内一侧设置，是为了排除窗上的凝结水，以保护室内墙面，以及存放东西、摆放花盆等，也方便室内装修和在其下安装暖气。窗台还有悬挑窗台和不悬挑窗台之分。悬挑窗台常采用顶砌一皮砖，并向外挑出60mm，表面用1:3水泥砂浆抹出坡度并在下部做出滴水，以引导雨水沿滴水线聚集而下落。另一种悬挑窗台是用一砖倾斜侧砌，亦向外挑出60mm，自然形成坡度和滴水，用水泥砂浆严密勾缝，称为清水窗台，常用于清水墙面。此外，还有预制钢筋混凝土悬挑窗台等。页面窗台形式（a）不悬挑窗台 （b）平砌悬挑窗台 （c）侧砌悬挑窗台 （d）钢筋混凝土窗台页面10.2.2砖墙的细部构造4．圈梁圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的梁。它的作用是增强房屋的整体刚度，防止由于地基的不均匀沉降或较大震动荷载等对房屋引起的不利影响。（1）装配式钢筋混凝土楼盖、屋盖或木楼盖、屋盖的砖房，横墙承重时应按如表10.2所示的要求设置圈梁；纵墙承重时，每层应设置圈梁，且有抗震要求的房屋，横墙上的圈梁间距应适当加密。页面砖房现浇钢筋混凝土圈梁设置要求墙类烈度6、789外墙和内纵墙屋盖处及每层楼盖处屋盖处及每层楼盖处屋盖处及每层楼盖处内横墙同上；屋盖处间距不应大于7m；楼盖处间距不应大于15m；构造柱对应部位同上；屋盖处沿所有横墙，且间距不应大于7m；楼盖处间距不应大于7m；构造柱对应部位同上；各层所有横墙页面10.2.2砖墙的细部构造4．圈梁（2）现浇或装配整体式钢筋混凝土楼、屋盖与墙体有可靠连接的房屋，应允许不另设圈梁，但楼板沿墙体周边应加强配筋并应与相应的构造柱钢筋可靠连接。（3）宿舍、办公楼等多层砌体民用房屋，且层数为3～4层时，应在檐口标高处各设置一道圈梁；当层数超过4层时，应在所有纵横墙上隔层设置。（4）采用现浇钢筋混凝土楼（屋）盖的多层砌体房屋，当层数超过5层时，除在檐口标高处设置一道圈梁外，可隔层设圈梁，并与楼（屋）面板一起现浇。未设置圈梁的楼面板嵌入墙内的长度不小于120mm，并沿墙长配置不小于2 10的纵向钢筋。页面10.2.2砖墙的细部构造圈梁应符合的构造要求如下：图10.11附加圈梁与圈梁的搭接（1）圈梁宜连续地设置在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于两者中心垂直间距的2倍，且不得小于1m。（2）圈梁宜与预制板设在同一标高处或仅靠预制板底。（3）钢筋混凝土圈梁的宽度宜与墙厚相同，在寒冷地区可略小于墙厚，当墙厚不小于240mm时，其宽度不宜小于2/3墙厚。圈梁的高度不宜小于120mm。纵向钢筋不应少于4 10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm。页面10.2.2砖墙的细部构造5．变形缝建筑物由于温度变化、不均匀沉降及地震等原因可能会造成墙体破坏，因而要求在墙身的某些部位设置变形缝。变形缝两侧的墙体应断开，以利其自由变形。变形缝包括伸缩缝、沉降缝和防震缝三种。（1）伸缩缝。为了防止或减轻房屋在正常使用条件下，由于温差和砌体干缩引起的墙体竖向裂缝，应在墙体中设置伸缩缝。伸缩缝应设在因温度和收缩变形可能引起应力集中、砌体产生裂缝可能性最大的地方。页面砌体房屋伸缩缝最大间距（m）屋盖或楼盖类别间距整体式或装配整体式钢筋混凝土结构有保温层或隔热层的屋盖、楼盖50无保温层或隔热层的屋盖40装配式无檩条体系钢筋混凝土结构有保温层或隔热层的屋盖、楼盖60无保温层或隔热层的屋盖50装配式有檩条体系钢筋混凝土结构有保温层或隔热层的屋盖75无保温层或隔热层的屋盖60瓦材屋面、木屋盖或楼盖、轻钢屋盖100页面10.2.2砖墙的细部构造5．变形缝（2）沉降缝。当建筑物体型比较复杂时，宜根据其平面形状和高度差异情况，在适当部位用沉降缝将其划分为若干个刚度较好的单元，以利建筑各单元独立沉降，不相互牵制。建筑物的下列部位宜设置沉降缝：沉降缝要求不但把建筑物的墙体、楼板层、屋顶等全部断开，而且还要把基础部分断开。沉降缝宽一般为30～70mm，具体宽度与地基土质、建筑层数等有关页面建筑物沉降缝的宽度（mm）地基情况建筑物高度沉降缝宽度一般地基＜5m5～10m10～15m305070软弱地基2～3层4～5层5层以上50～8080～120＞120湿陷性黄土地基≥30～70页面10.2.2砖墙的细部构造5．变形缝（3）防震缝。抗震设防所采用的烈度称为设计烈度，我国地震烈度分为12度，其中6度及6度以内地区可不设防，7度以上（含7度）须设防。我国抗震设计烈度采用7、8、93度。对于8度、9度地区的多层砌体房屋，当房屋立面高差在6m以上，或有错层且楼板高差较大，或各部分的刚度、质量截然不同时，应在它们之间设置防震缝。防震缝的宽度应根据烈度和房屋高度确定，可采用50～100mm，必要时宽度还可做大些。页面防震缝处墙体构造页面10.2.2砖墙的细部构造6．构造柱（1）砖房构造柱设置位置房屋层数设置部位6度7度8度9度四、五三、四二、三外墙四角，错层部位横墙与纵墙交接处，大房间内外墙交接处，较大洞口两侧7、8度时，楼、电梯间的四角；隔15m或单元横墙与纵墙交接处六、七五四二隔开间横墙（轴线）与外墙交接处，山墙与内纵墙交接处；7～9度时，楼、电梯间的四角八六、七五、六三、四内墙（轴线）与外墙交接处，内墙的局部较小墙垛处；7～9度时，楼、电梯间的四角；9度时内纵墙与横墙（轴线）交接处页面10.2.2砖墙的细部构造6．构造柱（2）构造柱断面尺寸。构造柱的断面尺寸一般不小于240mm×180mm；常用断面有：240mm×240mm，240mm×360mm，360mm×360mm。（3）构造柱配筋。纵筋宜采用4 12，箍筋直径不小于 6，间距不大于250 mm，并在上下搭接处加密。设计烈度为7度超过六层，设计烈度为8度超过五层及设计烈度为9度时，构造柱纵筋宜采用4 14，箍筋直径不小于 8，间距不大于200 mm，并且，一般情况下房屋四角的构造柱钢筋直径均较其他构造柱钢筋直径大一个等级。（4）构造柱与墙体的连接。在沿柱高度方向每隔300 mm（5皮砖）留马牙槎，在混凝土浇筑后，混凝土与墙体相互咬合，使构造柱与墙体形成一个整体。构造柱现浇混凝土的等级不低于C15级，常选用C20级、C25级、C30级。（5）构造柱的锚固。构造柱不单设基础，但应伸入室外地坪以下500 mm的基础内，或者锚固于浅于室外地坪以下500 mm的地圈梁内。页面构造柱做法（a）墙体转角处 （b）墙体T形接头处 （c）构造柱截面页面10.2.2砖墙的细部构造7．砌体拉结筋对于设计烈度为7度，层高超出3.6m或长度超过7.2m的大房间，以及设计烈度为8度、9度的房间，如内外墙交接处及外墙转角处未设构造柱，则应沿墙高度方向每隔500 mm，按每120墙1 6设拉结钢筋，其在墙内的压长不宜小于1 000 mm。后砌的非承重墙与之连接的墙之间应配置2 6拉结筋，其竖向间距为500 mm，钢筋在墙内的压条不宜小于500 mm。对设计烈度为8度及9度，长度大于5.1m的非承重墙，墙顶还应与楼板及大梁拉结，以保证非承重墙与相关结构之间的有效连接。
