(共13张PPT)

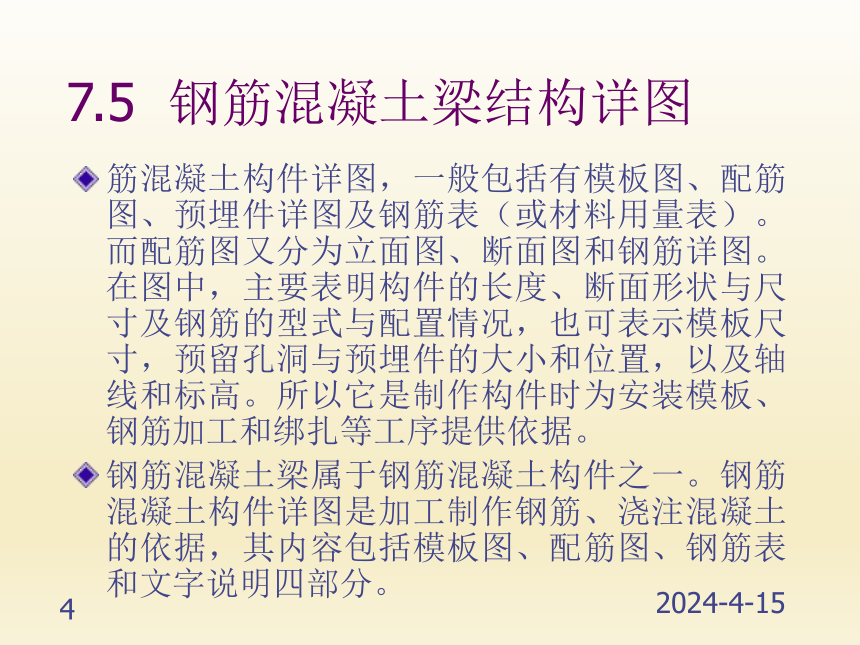

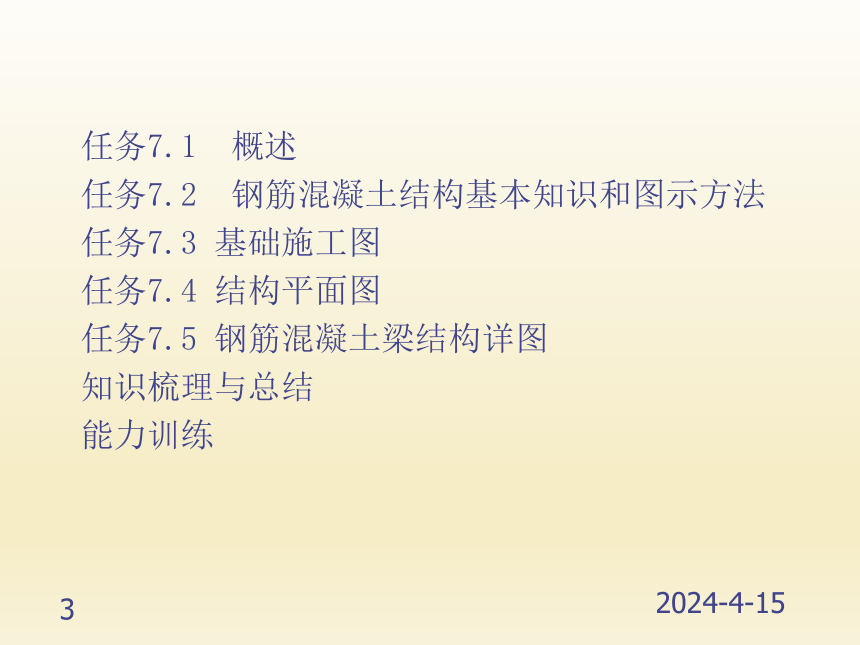

学习情境7结构施工图教学导航教知识重点1．房屋结构施工图的组成2．各种结构施工图的形成、图示特点、绘图方法及识读方法 知识难点各种结构施工图的形成、图示特点、绘图方法及识读方法推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时6学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间绘图练习必须掌握的理论知识房屋结构施工图的组成、结构施工图的形成、绘图方法及识读方法必须掌握的技能结构施工图的绘图方法及识读方法任务7.1 概述任务7.2 钢筋混凝土结构基本知识和图示方法任务7.3 基础施工图任务7.4 结构平面图任务7.5 钢筋混凝土梁结构详图知识梳理与总结能力训练7.5钢筋混凝土梁结构详图筋混凝土构件详图，一般包括有模板图、配筋图、预埋件详图及钢筋表（或材料用量表）。而配筋图又分为立面图、断面图和钢筋详图。在图中，主要表明构件的长度、断面形状与尺寸及钢筋的型式与配置情况，也可表示模板尺寸，预留孔洞与预埋件的大小和位置，以及轴线和标高。所以它是制作构件时为安装模板、钢筋加工和绑扎等工序提供依据。钢筋混凝土梁属于钢筋混凝土构件之一。钢筋混凝土构件详图是加工制作钢筋、浇注混凝土的依据，其内容包括模板图、配筋图、钢筋表和文字说明四部分。7.5钢筋混凝土梁结构详图1．模板图梁的模板图是为浇注梁的混凝土绘制的，主要表示梁的长、宽、高和预埋件的位置、数量。然而对外形简单的构件，一般不必单独绘制模板图，只需要在配筋图中把梁的尺寸标注清楚即可。当梁的外形复杂或预埋件较多时（如单层工业厂房中的吊车梁），一般都要单独画出模板图。模板图的外轮廓线一般用细实线绘制。梁的纵断面和横断面可用两种比例绘制，如梁的长度用1：40绘制，梁的高度和宽度用1:20绘制，这样的图看起来比较协调。7.5钢筋混凝土梁结构详图2．配筋图在配筋图中，钢筋用粗实线绘制，并对不同形状、不同规格的钢筋进行编号。钢筋编号应用阿拉伯数字顺次编写并将数字写在圆圈内，圆圈直径为6mm，用细实线绘制，并用引出线指到被编号的钢筋。钢筋混凝土梁的结构详图一般用立面图、断面图和钢筋详图表示。如图7.10所示为现浇楼面钢筋混凝土梁结构详图。梁的两端支承在砖墙上，立面图表明梁的立面轮廓、尺寸及钢筋在梁内上下、左右的配置情况，1—1、2—2断面图分别表明梁在1—1、2—2位置的断面形状、宽度、高度尺寸及钢筋上下、前后的配置情况。图7.10钢筋混凝土梁结构详图7.5钢筋混凝土梁结构详图如表7.3所示是楼面梁的钢筋表。表内示出各种钢筋的编号、形状、级别、直径、根数、总长和重量等。该表是施工下料、进行施工的重要资料，也是统计用料和编制施工预算的依据。表7.3梁钢筋表钢筋编号钢筋简图钢筋规格长度（mm）根数总长（m）重量（kg）1 143923223538 2 144595113785 3 103885223310 4 88002048000 知识梳理与总结介绍了钢筋混凝土结构基本知识和图示方法，结构施工图的主要内容和用途，常用构件的表示方法，重点介绍了以下内容：（1）结构布置平面图，其中包括基础平面图、楼层结构布置平面图、屋面结构平面图；（2）构件详图，其中包括梁、板、基础结构详图。能力训练训练项目1请回答1．结构施工图包括哪些内容？2．什么是基础平面图？条形基础由哪几部分组成？并用图将它们表示出来。3．楼层结构平面图包括哪些内容？4．什么是钢筋混凝土梁结构详图？能力训练训练项目2请填空1．配置在钢筋混凝土构件中的钢筋，按其作用分 （ ）、（ ）、（ ）、（ ）。2．钢筋混凝土构件详图，一般包括（ ）、（ ）、（ ）、（ ）及钢筋表。能力训练3．如图所示。为梁配筋平面图例，试在横线上填写竖线所指标注的具体含义
