资源简介

(共19张PPT)

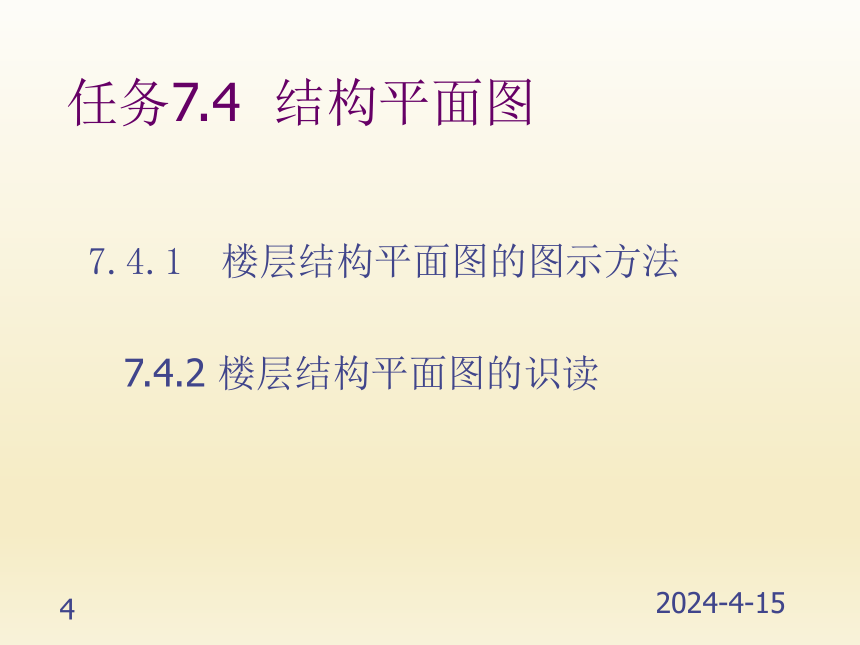

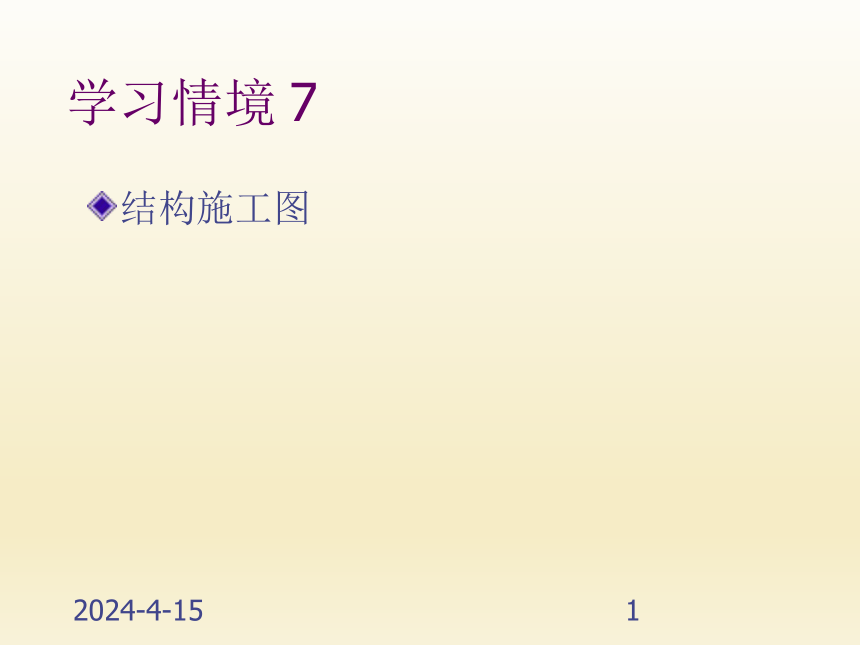

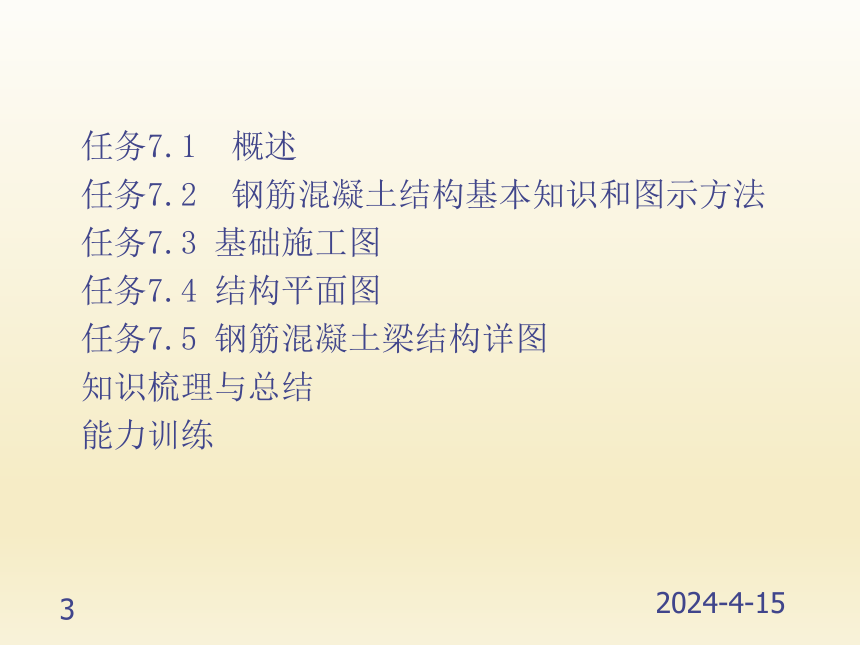

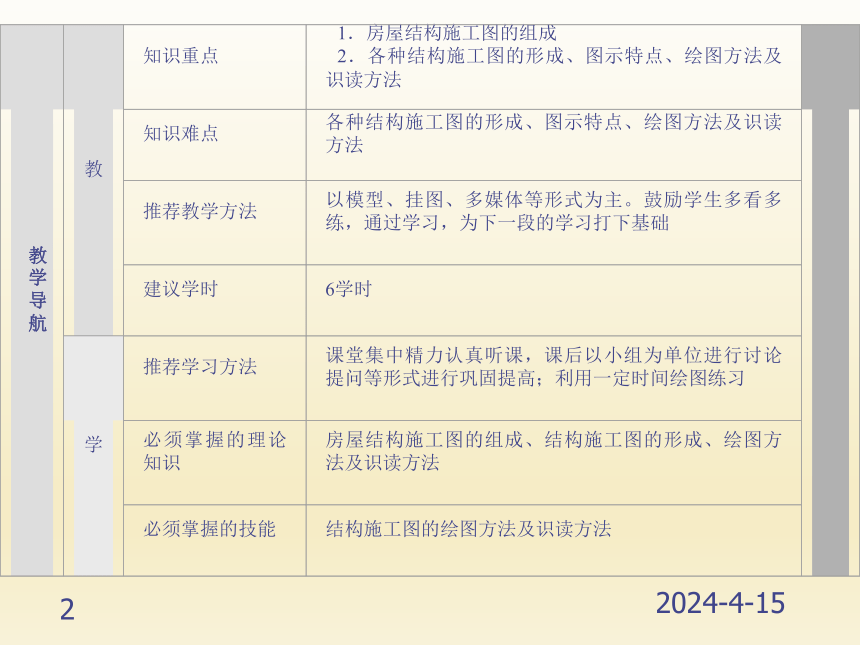

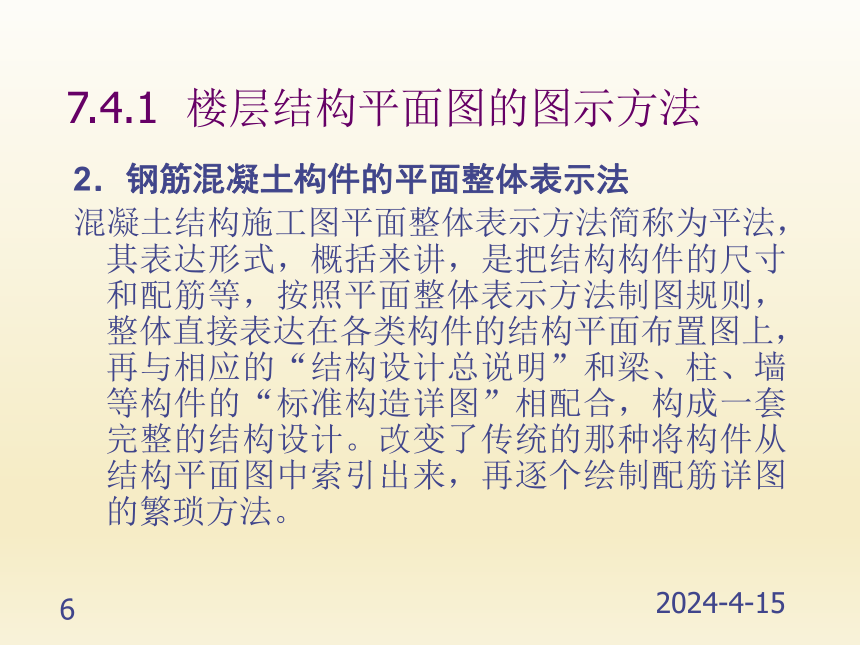

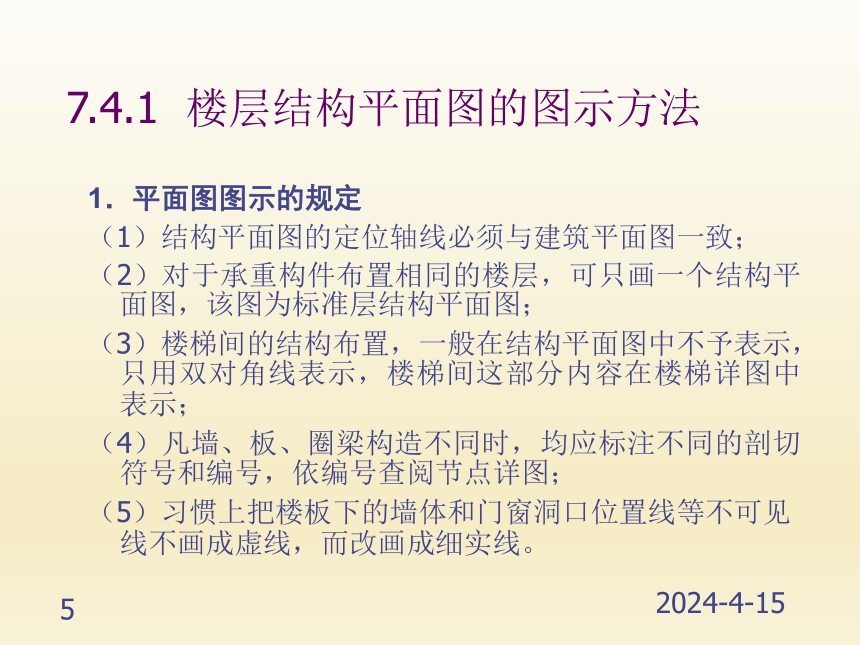

学习情境7结构施工图教学导航教知识重点1．房屋结构施工图的组成2．各种结构施工图的形成、图示特点、绘图方法及识读方法 知识难点各种结构施工图的形成、图示特点、绘图方法及识读方法推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时6学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间绘图练习必须掌握的理论知识房屋结构施工图的组成、结构施工图的形成、绘图方法及识读方法必须掌握的技能结构施工图的绘图方法及识读方法任务7.1 概述任务7.2 钢筋混凝土结构基本知识和图示方法任务7.3 基础施工图任务7.4 结构平面图任务7.5 钢筋混凝土梁结构详图知识梳理与总结能力训练任务7.4结构平面图7.4.1 楼层结构平面图的图示方法7.4.2楼层结构平面图的识读7.4.1楼层结构平面图的图示方法1．平面图图示的规定（1）结构平面图的定位轴线必须与建筑平面图一致；（2）对于承重构件布置相同的楼层，可只画一个结构平面图，该图为标准层结构平面图；（3）楼梯间的结构布置，一般在结构平面图中不予表示，只用双对角线表示，楼梯间这部分内容在楼梯详图中表示；（4）凡墙、板、圈梁构造不同时，均应标注不同的剖切符号和编号，依编号查阅节点详图；（5）习惯上把楼板下的墙体和门窗洞口位置线等不可见线不画成虚线，而改画成细实线。7.4.1楼层结构平面图的图示方法2．钢筋混凝土构件的平面整体表示法混凝土结构施工图平面整体表示方法简称为平法，其表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与相应的“结构设计总说明”和梁、柱、墙等构件的“标准构造详图”相配合，构成一套完整的结构设计。改变了传统的那种将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐方法。7.4.1楼层结构平面图的图示方法2．钢筋混凝土构件的平面整体表示法（1）梁的配筋。梁平法施工图同样有断面注写和平面注写两种方式。当梁为异型截面时，可用断面注写方式，否则宜用平面注写方式。梁平面布置图，应分别按梁的不同结构层（标准层），采用适当比例绘制，其中包括全部梁和与其相关的柱、墙、板。对于轴线未居中的梁，应标注其偏心定位尺寸（贴柱边的梁可不标）。同样，在梁平法施工图中，应按规定注明各结构层的顶面标高及相应的结构层号。梁的平面注写方式，是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋的具体数值。梁的平面注写方式7.4.1楼层结构平面图的图示方法2．钢筋混凝土构件的平面整体表示法（1）梁的配筋。平面注写包括集中标注与原位标注。集中标注表达梁的通用数值；原位标注表达梁的特殊数值。集中标注：集中标注可从梁的任意一跨引出。集中标注的内容，包括4项必注值和2项选注值。4项必注值有梁编号、梁截面尺寸、梁箍筋、梁上部贯通长筋或架立筋；2项选注值有梁侧面纵向构造钢筋或受扭钢筋、梁顶面标高高差（相对于结构层楼面标高的高差值）。标注内容：梁代号，梁编号（跨数、有无悬挑），梁宽×梁高箍筋（肢数）上部贯通筋；下部贯通筋；腰筋梁顶面标高高差（无标注时与同板标高相同） 原位标注：内容包括梁支座上部纵筋、梁下部纵筋、附加箍筋或吊筋等。如图7.5所示解读。集中标注：KL2表示第2号框架梁；(2A)表示2跨，A为一端有挑檐、B为两端有挑檐；300×650表示梁宽为300mm，梁高为650mm。 8@100/200（2）表示直径为8mmⅠ级HPB235钢筋，加密区间距为100mm，非加密区间距为200mm，均为双肢箍；225表示上部配置贯通的2根直径为25mm的Ⅱ级钢筋；G410表示梁的两个侧面共配置410的纵向构造钢筋，两侧各210对称布置；（-0.100）表示梁顶标高低于结构层楼面标高的差值为0.100m；1、2、3、4为剖切位置编号。原位标注：梁支座上部纵筋，包括集中标注的贯通筋在内的所有钢筋，当多于1排时，用“/”自上而下分开，当同排纵筋有2种不同直径时，用“+”相连，注写时将角部纵筋写在前面。225 +222表示支座上部纵筋共4根1排放置，其中角部225，中间222。625 4/2表示支座上部纵筋共2排，上排425、下排225。当梁中间支座两边的上部纵筋相同时，仅在一边标注配筋值；否则，须在两边分别标注。梁下部纵筋与上部纵筋标注类似，如625 2/4表示支座下部纵筋共两排，上排225、下排425。7.4.1楼层结构平面图的图示方法2．钢筋混凝土构件的平面整体表示法（2）柱的配筋。柱平法施工图有列表注写和断面注写两种方式。截面注写方式，是在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值。列表注写方式，是在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注几何参数代号（反映截面对轴线的偏心情况），用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及箍筋类型图。柱表中自柱根部（基础顶面标高）往上以变截面位置或截面未变配筋改变处为界分段注写。图7.6柱的断面注写方式7.4.1楼层结构平面图的图示方法2．钢筋混凝土构件的平面整体表示法（2）柱的配筋。下面介绍截面注写表达方法。在柱定位图中，从相同编号的柱中选择一个截面，按一定比例原位放大绘制柱截面配筋图，在其编号后再注写截面尺寸（按不同形状标注所需数值）、角筋、全部纵筋及箍筋的具体数值；当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用两种直径时，须再注写截面各边中部筋的具体数值。如图7.6所示为柱的断面注写方式。解读如下：KZ12表示第12号框架柱；550×550表示柱各边长为550mm；422表示柱每角配置1根共4根直径为22mm的Ⅱ级钢筋； 10@100/200表示直径为10mmⅠ级HPB235钢筋，加密区间距为100mm，非加密区间距为200mm；218表示柱每边中间配置2根直径为18mm的Ⅱ级钢筋（均匀布置）；350、200、275、275表示柱截面与轴线的相对关系，用以确定柱的位置。7.4.2楼层结构平面图的识读1．柱平面配筋图的识读如图7.7所示为柱平面配筋图（局部）。比例为1：100，横向轴线为①～④,4条轴线，轴线间的尺寸分别为3600mm、4200mm、7200mm；纵向轴线为A～D，3条轴线，轴线间的尺寸分别为7200mm、4260mm。根据轴线的交点，可确定柱的位置，柱的编号有KZ1、KZ2、KZ3、KZ4、KZ5、KZ6、KZ7、KZ8、KZ9。各柱有相应的标注，其识读方法见图7.6所示。柱平面配筋图1：1007.4.2楼层结构平面图的识读2．梁平面配筋图的识读如图7.8所示为梁平面配筋图（局部）。比例为1：100，横向轴线为①～③,3条轴线，轴线间的尺寸分别为3600mm、4200mm；纵向轴线为A～D，4条轴线，轴线间的尺寸分别为5100mm、2100mm、4260mm，总长为11460mm。图中可见到N4 12，其含义是梁的两个侧面共配置4根 12的受扭纵向钢筋，每侧各配置2根；图中标有（1.800），其含义是梁顶标高高于结构层楼面标高的差值为1.800m。其他各项的标注识读方法见图7.5所示。梁平面配筋图1：1007.4.2楼层结构平面图的识读楼层结构平面图也称楼层，平面结构布置图，是假想将建筑物沿楼板面水平迫剖切后得到的剖面图，用以表示楼板以下及其下面的柱、梁、墙等承重构件的平面布置情况，还可以表示现浇楼板的构造及配筋情况。如图7.9所示为平面结构布置图（局部）。比例为1：100，横向轴线为①～③,3条轴线，轴线间的尺寸分别为3600mm、4200mm；纵向轴线为A～D，4条轴线，轴线间的尺寸分别为5100mm、2100mm、4260mm，总长为11460mm。图中可见到：钢筋的编号，如⑤、⑥等，钢筋编号可在钢筋表中查得具体信息；钢筋的布置情况；构造筋的长度尺寸及定位，如1190mm、1190mm，说明总长为1190+1190=2380mm，且以②轴线为中点； 8@100表示Ⅰ级钢筋，直径8mm、中心间距为100mm；h=120表示板厚120mm。由于平面结构布置图的比例较小，不能清楚表达楼梯间的结构平面布置，须另绘制楼梯结构详图，在平面结构布置图中仅注明楼梯间即可，有关内容看楼梯结构详图。平面结构布置图1：100
