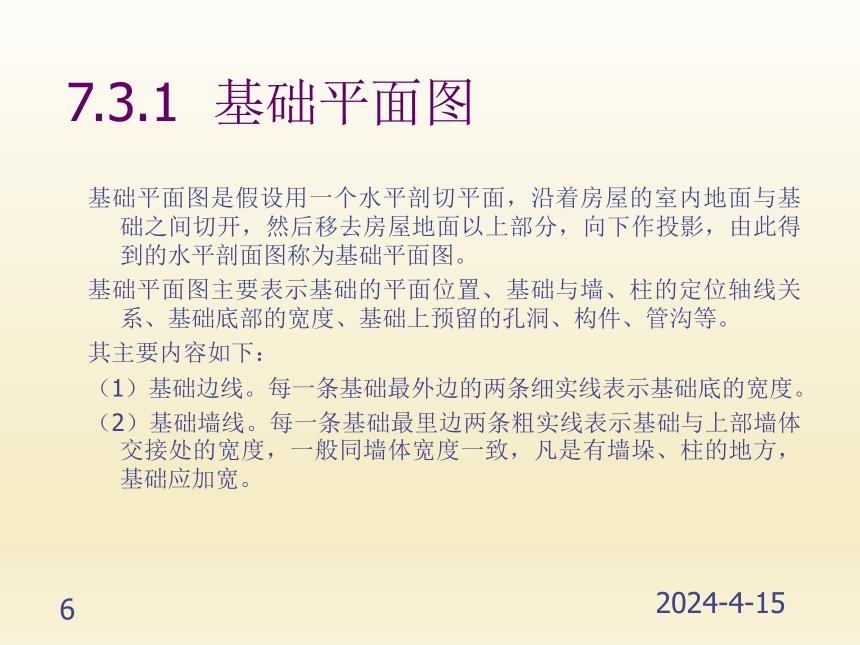

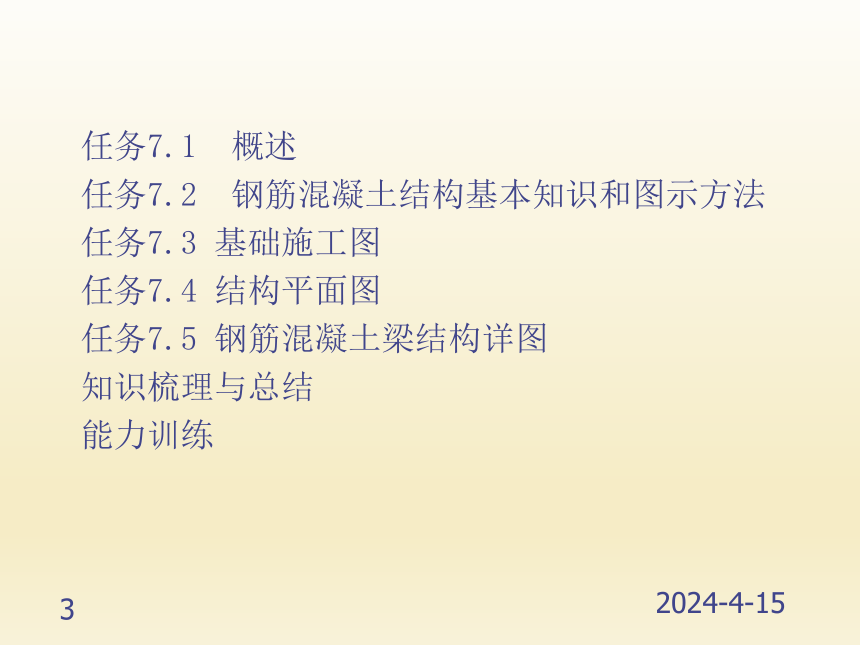

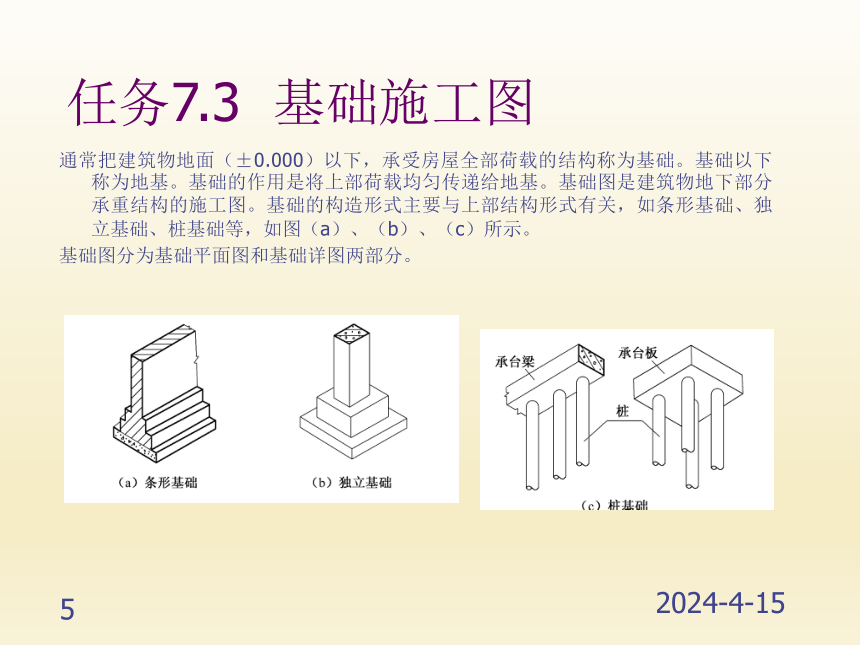

学习情境7结构施工图教学导航教知识重点1．房屋结构施工图的组成2．各种结构施工图的形成、图示特点、绘图方法及识读方法 知识难点各种结构施工图的形成、图示特点、绘图方法及识读方法推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时6学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间绘图练习必须掌握的理论知识房屋结构施工图的组成、结构施工图的形成、绘图方法及识读方法必须掌握的技能结构施工图的绘图方法及识读方法任务7.1 概述任务7.2 钢筋混凝土结构基本知识和图示方法任务7.3 基础施工图任务7.4 结构平面图任务7.5 钢筋混凝土梁结构详图知识梳理与总结能力训练任务7.3基础施工图7.3.1基础平面图7.3.2基础详图（基础断面图）任务7.3基础施工图通常把建筑物地面（±0.000）以下，承受房屋全部荷载的结构称为基础。基础以下称为地基。基础的作用是将上部荷载均匀传递给地基。基础图是建筑物地下部分承重结构的施工图。基础的构造形式主要与上部结构形式有关，如条形基础、独立基础、桩基础等，如图（a）、（b）、（c）所示。基础图分为基础平面图和基础详图两部分。7.3.1基础平面图基础平面图是假设用一个水平剖切平面，沿着房屋的室内地面与基础之间切开，然后移去房屋地面以上部分，向下作投影，由此得到的水平剖面图称为基础平面图。基础平面图主要表示基础的平面位置、基础与墙、柱的定位轴线关系、基础底部的宽度、基础上预留的孔洞、构件、管沟等。其主要内容如下：（1）基础边线。每一条基础最外边的两条细实线表示基础底的宽度。（2）基础墙线。每一条基础最里边两条粗实线表示基础与上部墙体交接处的宽度，一般同墙体宽度一致，凡是有墙垛、柱的地方，基础应加宽。7.3.1基础平面图（3）轴线位置。（4）地沟与孔洞。由于给水排水的要求，常常在设置地沟或地面以下的基础墙上预留孔洞。在基础平面图中用虚线表示地沟或孔洞的位置，并注明大小及洞底的标高。（5）条型基础。由于地基的土质情况不一致，建筑物上部传来荷载不一致，因此基础的埋深也不一样。当基础标高不一致时，基底不允许做成斜坡，必须做成阶梯形，故称为踏步基础。（6）剖切符号。在不同的位置，基础的形状、尺寸、埋深及轴线的相对位置不同，需要分别画出它们的断面图。在基础平面图中要相应地画出剖切符号，并注明断面图的编号。7.3.1基础平面图基础平面图的识读：如图7.3所示为某学校宿舍的混合结构基础平面图。从图中可以看出该房屋的基础为墙下条形基础，还可以看出，纵、横向定位轴线间的距离，如A～B轴为3000mm，1～2轴为3600mm。定位轴线两侧的细实线是基础外边线，粗实线是墙边线。以1轴线为例，图中标注出基础宽度为1200mm，墙厚为370mm，墙的定位尺寸分别为250mm和120mm，基础的定位尺寸分别为665mm和535mm，轴线位置偏中。图7.3基础平面图7.3.2基础详图（基础断面图）基础详图是假想用一个垂直的剖切平面在指定的部位作剖切，用较大的比例（如1：20）绘制的基础断面图。它主要表示基础的形状、构造、材料、基础埋置深度和截面尺寸、室内外地面、防潮层位置、所属轴线、基底标高等。7.3.2基础详图（基础断面图）基础详图的识读：如图7.4所示为条形基础详图，即如图7.3所示的基础平面图中的1-1剖面和2-2剖面详图。从基础详图中可以看出，基础是毛石砌筑的。1-1剖面详图是外墙基础剖面图，为阶梯形，有三个台阶，基础宽度为1200mm，从槽边线收三次后退到370mm墙，外墙基础的底面标高为 1.800mm，基础是偏中的。在外墙基础上面设有钢筋混凝土圈梁（QL-1），圈梁上面是墙身。室内外地面标高分别为±0.000和 0.600m，防潮层设在室内地面下60mm处。此外，还标出了墙边到轴线左右距离，基础边到轴线的左右距离等。图7.4条形基础详图
