(共17张PPT)

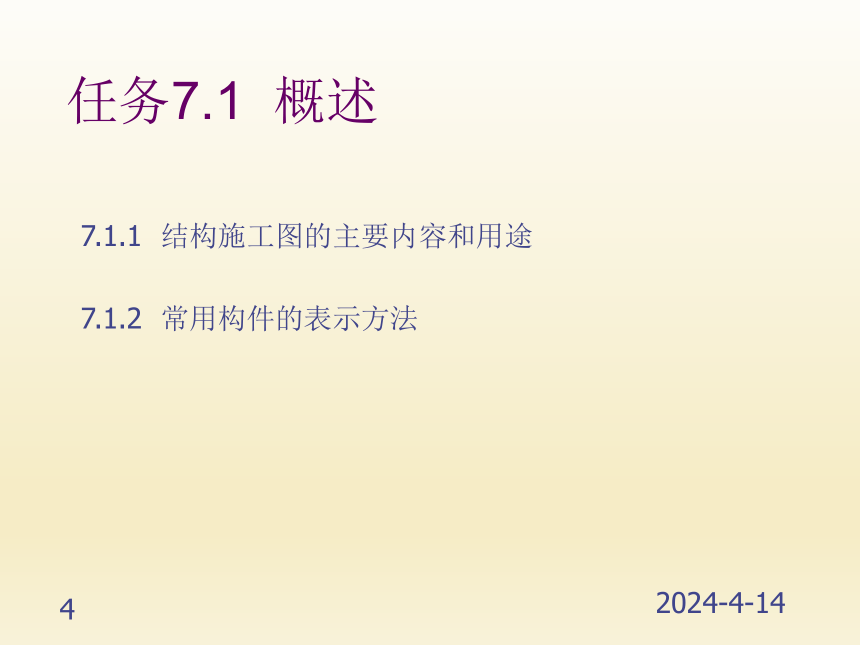

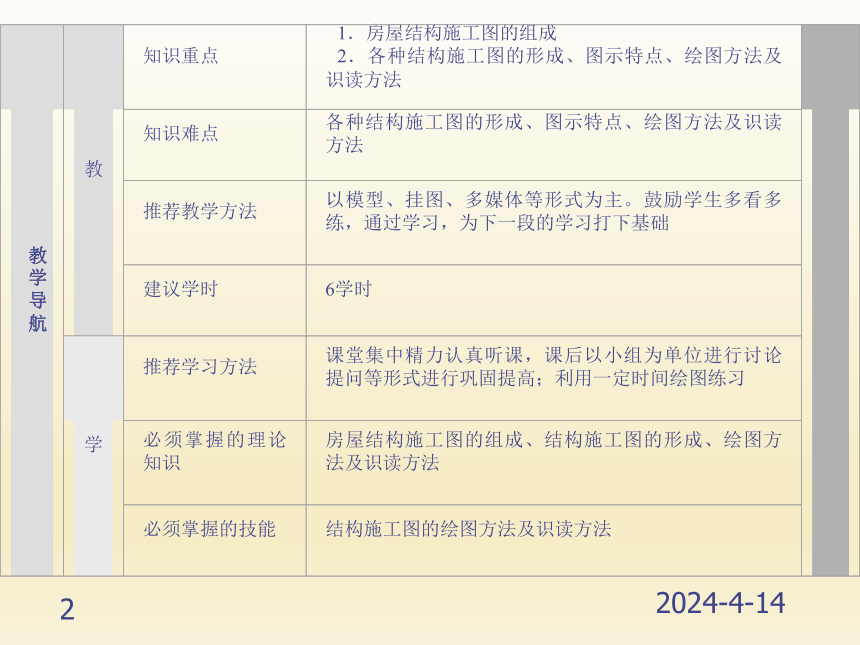

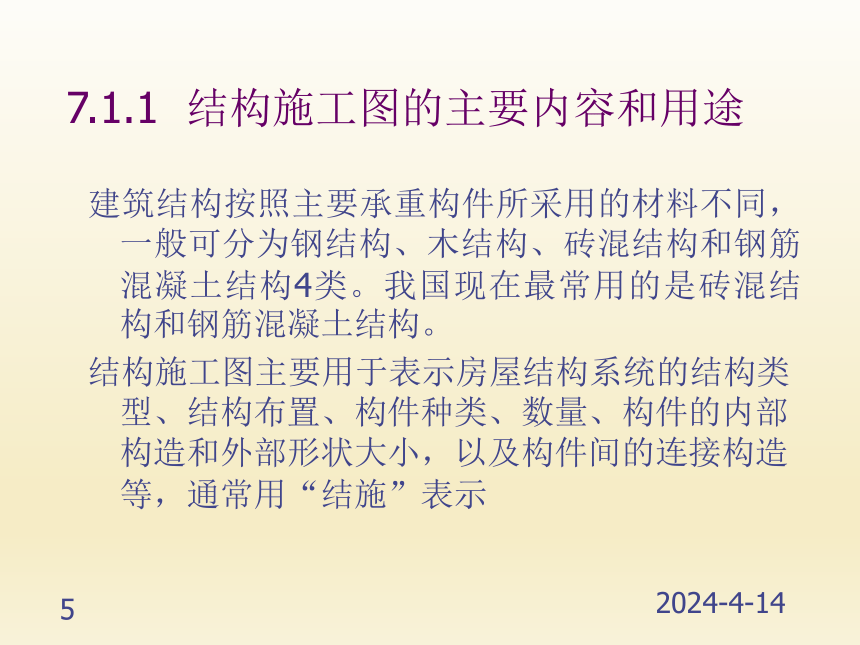

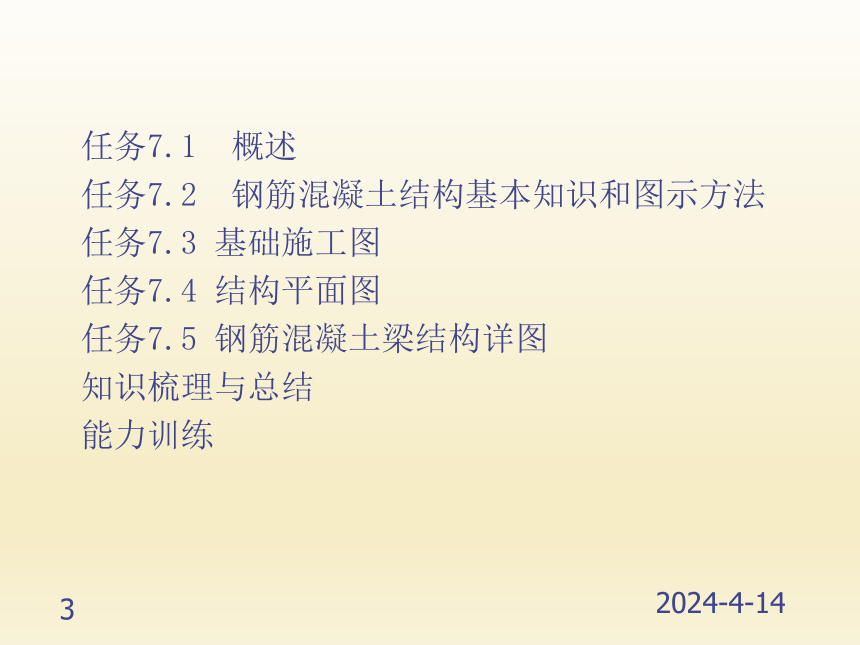

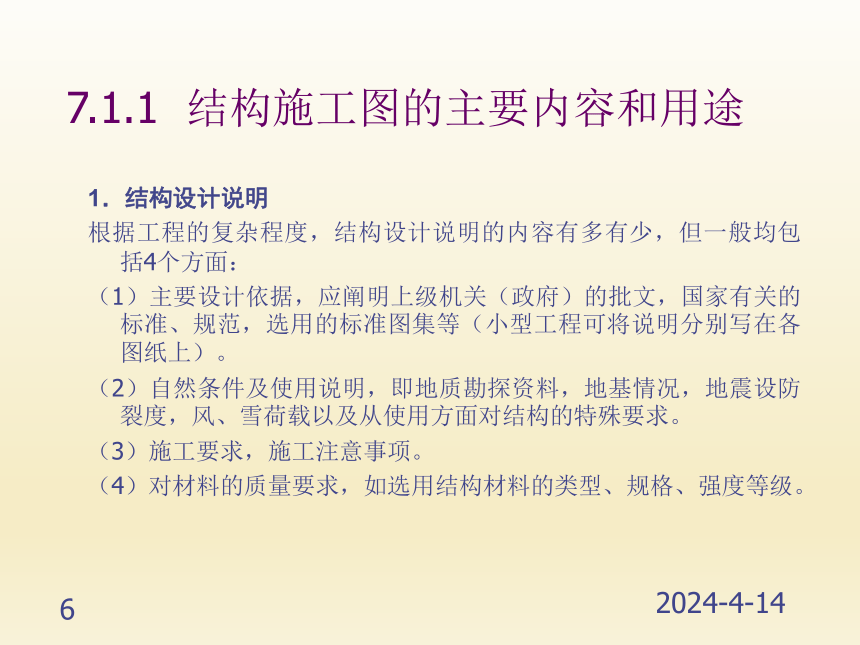

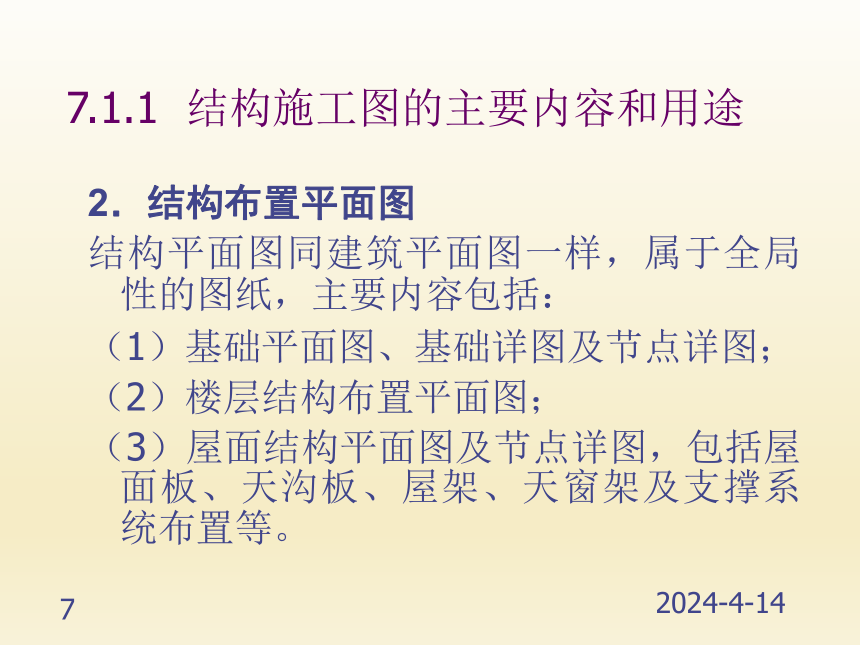

学习情境7结构施工图教学导航教知识重点1．房屋结构施工图的组成2．各种结构施工图的形成、图示特点、绘图方法及识读方法 知识难点各种结构施工图的形成、图示特点、绘图方法及识读方法推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时6学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间绘图练习必须掌握的理论知识房屋结构施工图的组成、结构施工图的形成、绘图方法及识读方法必须掌握的技能结构施工图的绘图方法及识读方法任务7.1 概述任务7.2 钢筋混凝土结构基本知识和图示方法任务7.3 基础施工图任务7.4 结构平面图任务7.5 钢筋混凝土梁结构详图知识梳理与总结能力训练任务7.1概述7.1.1结构施工图的主要内容和用途7.1.2常用构件的表示方法7.1.1结构施工图的主要内容和用途建筑结构按照主要承重构件所采用的材料不同，一般可分为钢结构、木结构、砖混结构和钢筋混凝土结构4类。我国现在最常用的是砖混结构和钢筋混凝土结构。结构施工图主要用于表示房屋结构系统的结构类型、结构布置、构件种类、数量、构件的内部构造和外部形状大小，以及构件间的连接构造等，通常用“结施”表示7.1.1结构施工图的主要内容和用途1．结构设计说明根据工程的复杂程度，结构设计说明的内容有多有少，但一般均包括4个方面：（1）主要设计依据，应阐明上级机关（政府）的批文，国家有关的标准、规范，选用的标准图集等（小型工程可将说明分别写在各图纸上）。（2）自然条件及使用说明，即地质勘探资料，地基情况，地震设防裂度，风、雪荷载以及从使用方面对结构的特殊要求。（3）施工要求，施工注意事项。（4）对材料的质量要求，如选用结构材料的类型、规格、强度等级。7.1.1结构施工图的主要内容和用途2．结构布置平面图结构平面图同建筑平面图一样，属于全局性的图纸，主要内容包括：（1）基础平面图、基础详图及节点详图；（2）楼层结构布置平面图；（3）屋面结构平面图及节点详图，包括屋面板、天沟板、屋架、天窗架及支撑系统布置等。7.1.1结构施工图的主要内容和用途3．构件详图构件详图属于局部性的图纸，表示构件的形状、大小、所用材料的强度等级和制作安装等。其主要内容包括：（1）梁、板、柱及基础结构详图；（2）楼梯结构详图；（3）屋架结构详图；（4）其他详图，如支撑详图等。结构施工图是结构设计的最终成果图，也是结构施工的指导性文件。它是进行构件制作、结构安装、编制预算和安排施工进度的依据。7.1.2常用构件的表示方法序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J2屋面板WB16圈梁QL30设备基础SJ3空心板KB17过梁GL31桩ZH4槽形板CB18联系梁LL32桩间支撑ZC5折板ZB19基础梁JL33垂直支撑CC6密肋板MB20楼梯梁TL34水平支撑SC7楼梯板TB21檩条LT35梯T8盖板或沟盖板GB22屋架WJ36雨篷YP9挡雨板或檐口板YB23托架TJ37阳台YT10吊车安全走道板DB24天窗架CJ38梁垫LD11墙板QB25框架KJ39预埋件M12天沟板TGB26刚架GJ40天窗端壁TD13梁L27支架ZJ41钢筋网W14屋面梁WL28柱Z42钢筋骨架G任务7.2 钢筋混凝土结构基本知识和图示方法7.2.1钢筋混凝土结构简介7.2.2钢筋混凝土结构图的图示方法7.2.1钢筋混凝土结构简介1．混凝土混凝土是水泥、砂、石子和水，按一定的比例混合搅拌，然后注入定型模板内，再经振捣密实和养护凝固后，形成坚硬如石的混凝土构件。混凝土构件的抗压强度较高。混凝土的强度等级分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75及C80十四个等级，数字越大，表示混凝土抗压强度越高。2．钢筋混凝土混凝土虽然抗压强度很高，但抗拉强度较低，在受拉状态下容易发生断裂。为了提高混凝土的抗拉能力，常在混凝土构件的受拉区域内配置一定数量的钢筋。由混凝土和钢筋这两种材料构成整体的构件，称为钢筋混凝土构件。钢筋混凝土构件可以在施工现场浇制，称为现浇钢筋混凝土构件，也可以在工厂预先制好，称为预制钢筋混凝土构件。7.2.1钢筋混凝土结构简介3．钢筋的分类和作用在钢筋混凝土结构中，配置的钢筋按其作用不同，可以分以下几种：（1）受力筋。它是构件中主要的受力钢筋。如图7.1（a）所示的钢筋混凝土梁底部的2 20；如图7.1（b）所示的单元入口雨篷板靠近顶面的 10@140等钢筋，均为受力筋。（2）箍筋（钢箍）。它是构件中承受剪力和扭力的钢筋，同时用来固定纵向钢筋的位置，多用于梁和柱内。如图7.1（a）所示的钢筋混凝土梁中的 8@200便是箍筋。（3）架立筋。一般用于梁内，固定箍筋位置，并与受力筋一起构成钢筋骨架，如图7.1（a）所示的钢筋混凝土梁中的2 10便是架立筋。（4）分布筋。一般用于板类构件中，并与受力筋垂直布置，将承受的荷载均匀地传给受力筋一起构成钢筋骨架。如图7.1（b）所示的单元入口雨篷的 6@200便是分布筋。（5）构造筋。包括架立筋、分布筋以及由于构造要求和施工安装需要而配置的钢筋，统称为构造筋，如腰筋、吊环、预埋锚固筋等。图7.1构件的钢筋配置7.2.1钢筋混凝土结构简介4．钢筋的弯钩为了增强钢筋在混凝土构件中的锚固能力，可以使用带有人字纹或螺纹的受力筋。如果受力筋为光圆钢筋，则在钢筋的两端要做成弯钩的形状。弯钩的形状一般有半圆弯钩、直弯钩。5．保护层为保证构件中钢筋与混凝土黏结牢固和保护钢筋不被锈蚀，钢筋的外缘到构件表面应留有一定的厚度作为保护层。一般情况下，梁、柱中受力筋保护层厚度为25mm，板中受力筋保护层厚度为10mm。7.2.2钢筋混凝土结构图的图示方法1．图示方法钢筋混凝土构件图由结构布置平面图和构件详图组成。结构布置平面图表示承重构件的布置、类型和数量。构件详图由模板图、配筋图、预埋件详图及材料用量表等组成。模板图主要用来表示构件的外形与尺寸，以及预埋件、预留孔的大小与位置。它是模板制作和安装的依据。配筋图主要用来表示构件内部钢筋的形状和配置状况。假定混凝土是透明体，在构件的立面图和断面图上，轮廓用细实线画出，钢筋用粗实线及黑圆点表示。一般钢筋的规定画法一般钢筋图例序号名称图例说明1钢筋横断面 2无弯钩的钢筋及端部 3带半圆弯钩的钢筋端部 4长短钢筋重叠短钢筋端部用45°短画表示5带直钩的钢筋端部 6带丝扣的钢筋端部 7无弯钩的钢筋搭接 8带直钩的钢筋搭接 9带半圆钩的钢筋搭接 10套管接头（花篮螺丝） 7.2.2钢筋混凝土结构图的图示方法2．钢筋标注法在钢筋混凝土构件的配筋图上，要注出钢筋的级别、根数和直径等。其具体标注方法有以下两种：（1）标注钢筋的级别、根数和直径，例如2 10，分别表示钢筋根数（2根）、Ⅰ级钢筋、钢筋直径10mm。（2）标注钢筋级别、直径和相邻钢筋中心距离，例如 8@200，分别表示Ⅰ级钢筋直径符号、钢筋直径8mm、中心间距为200mm。
