房屋建筑工程施工图
学习情境 6

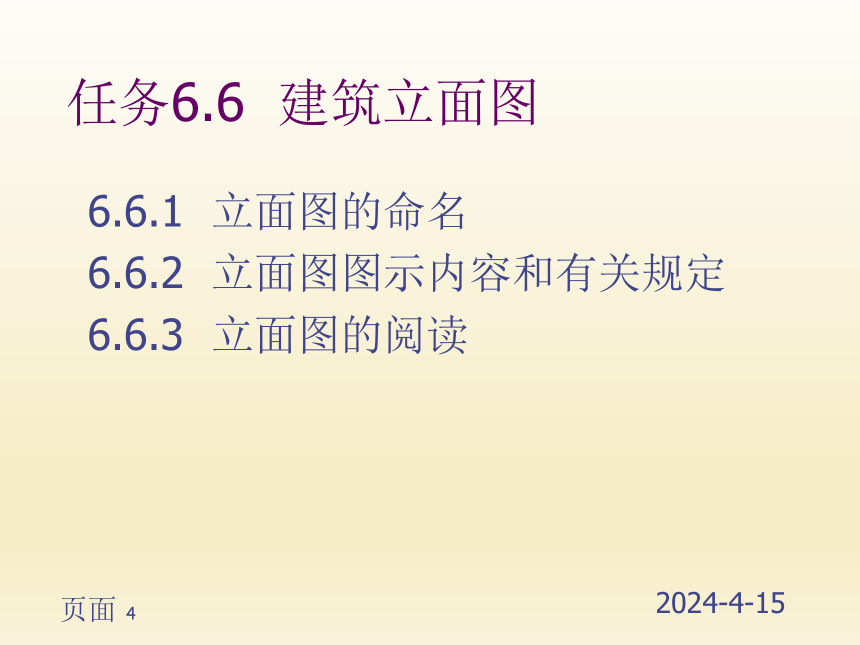

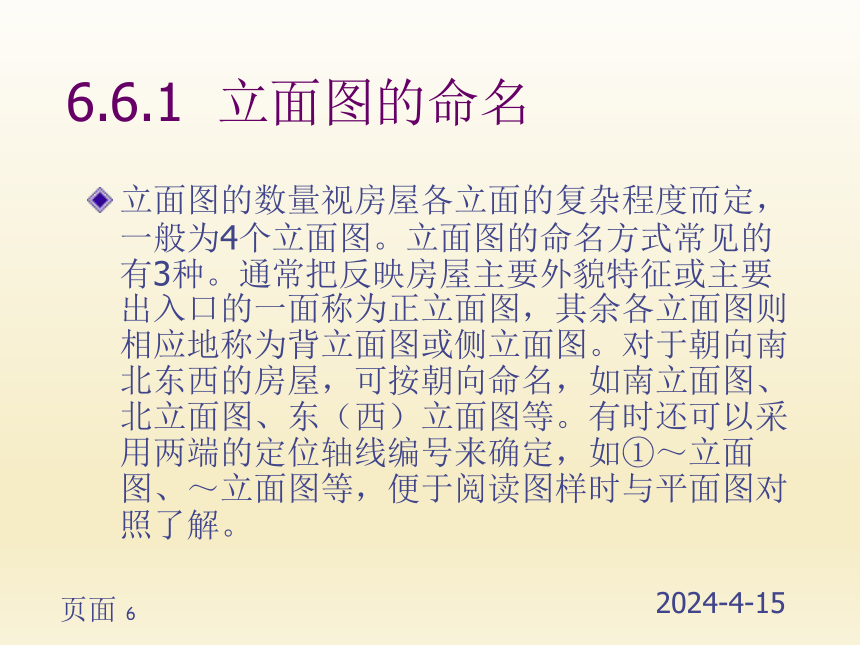

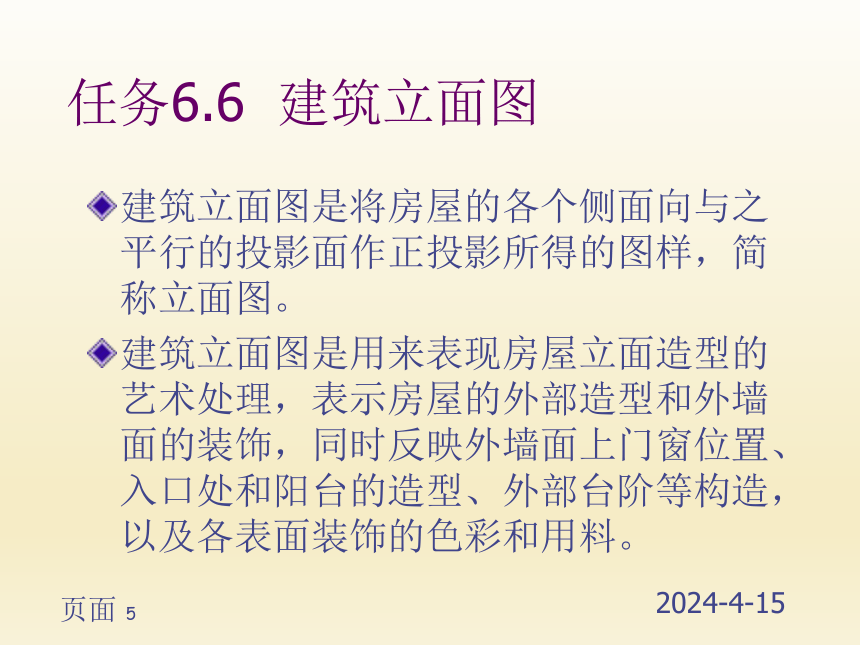

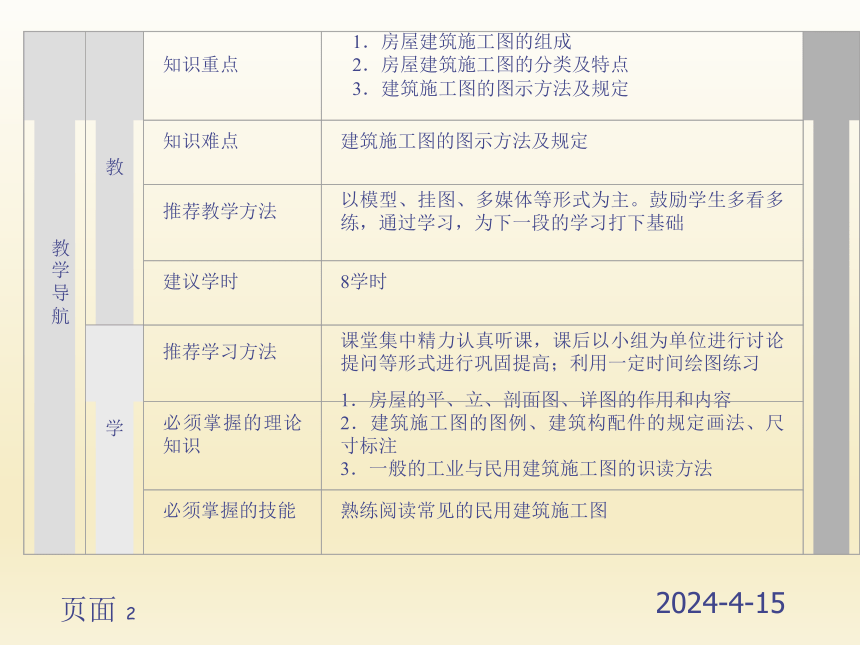

页面教学导航教知识重点1．房屋建筑施工图的组成2．房屋建筑施工图的分类及特点3．建筑施工图的图示方法及规定 知识难点建筑施工图的图示方法及规定推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时8学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间绘图练习必须掌握的理论知识1．房屋的平、立、剖面图、详图的作用和内容2．建筑施工图的图例、建筑构配件的规定画法、尺寸标注3．一般的工业与民用建筑施工图的识读方法必须掌握的技能熟练阅读常见的民用建筑施工图页面任务6.1 房屋建筑的组成任务6.2 房屋建筑施工图的设计过程及分类任务6.3 房屋建筑施工图的有关规定、图示特点及识图方法任务6.4 结构平面图任务6.5 建筑平面图任务6.6 建筑立面图任务6.7 建筑剖面图任务6.8 建筑详图知识梳理与总结能力训练页面任务6.6建筑立面图6.6.1立面图的命名6.6.2立面图图示内容和有关规定6.6.3立面图的阅读页面任务6.6建筑立面图建筑立面图是将房屋的各个侧面向与之平行的投影面作正投影所得的图样，简称立面图。建筑立面图是用来表现房屋立面造型的艺术处理，表示房屋的外部造型和外墙面的装饰，同时反映外墙面上门窗位置、入口处和阳台的造型、外部台阶等构造，以及各表面装饰的色彩和用料。页面6.6.1立面图的命名立面图的数量视房屋各立面的复杂程度而定，一般为4个立面图。立面图的命名方式常见的有3种。通常把反映房屋主要外貌特征或主要出入口的一面称为正立面图，其余各立面图则相应地称为背立面图或侧立面图。对于朝向南北东西的房屋，可按朝向命名，如南立面图、北立面图、东（西）立面图等。有时还可以采用两端的定位轴线编号来确定，如①～立面图、～立面图等，便于阅读图样时与平面图对照了解。页面页面6.6.2立面图图示内容和有关规定1．投影关系与比例建筑立面图应将立面上所有投影可见的轮廓线全部绘出，如室外地面线、房屋的勒脚、台阶、花池、门、窗、雨篷、阳台、檐口、女儿墙、墙面分格线、雨水管、屋顶上可见的排烟口、水箱间、室外楼梯等。立面图的比例一般应与平面图所选用的比例一致。2．线型使用和定位轴线在立面图中为了突出建筑物外型的艺术效果，使之层次分明，在绘制立面图时通常选用不同粗细的图线。房屋的主体外轮廓（不包括室外附属设施，如花池、台阶等）用粗实线；勒脚、门窗洞口、窗台、阳台、雨篷、檐口、柱、台阶、花池等轮廓用中实线；门窗扇分格、栏杆、雨水管、墙面分格线、文字说明引出线等用细实线；室外地面线用特粗实线（约1.4b）。在立面图中一般只要求绘出房屋外墙两端的定位轴线及编号，以便与平面图对照来了解某立面图的朝向。页面6.6.2立面图图示内容和有关规定3．图例由于立面图的比例较小，因此，许多细部（如门、窗扇等）应按表6.3所规定的图例绘制。为了简化作图，对于类型完全相同的门、窗扇，在立面图中可详细绘出一个（或在每层绘制一个），其余的只须绘制简图。另有详图和文字说明的细部（如檐口、屋顶、栏杆等），在立面图中也可简化绘出。4．尺寸标注立面图上一般只须标注房屋外墙各主要结构的相对标高和必要的尺寸，如室外地面、台阶、窗台、门、窗洞口顶端、阳台、雨篷、檐口、屋顶等完成面的标高。对于外墙预留洞口除标注标高外，还应标注其定形和定位尺寸。标注标高时，需要从其被标注部位的表面绘制一引出线，标高符号指向引出线，指向可向上，也可向下。标高符号宜画在同一铅垂线方向，排列整齐。标高符号的绘制及指向参阅图6.5。5．其他内容在立面图中还要说明外墙面的装修色彩和工程做法，一般用文字或分类符号表示。根据具体情况标注有关部位详图的索引符号，以指导施工和方便阅读。页面6.6.3立面图的阅读1．立面图的阅读方法立面图的阅读方法介绍如下：（1）阅读图名或定位轴线的编号，了解某一立面图的投影方向，并对照平面图了解其朝向。（2）分析和阅读房屋的外轮廓线，了解房屋立面的造型、层数和层高的变化。（3）了解外墙面上门窗的类型、数量、布置，以及水平高度的变化。（4）了解房屋的屋顶，雨篷、阳台、台阶、花池及勒脚等细部构造的形式和位置。（5）阅读标高，了解房屋室内、外的高度差及各层高度尺寸和总高度。（6）阅读文字说明和符号，了解外墙面装饰的做法、材料和要求，以及索引的详图。页面6.6.3立面图的阅读2．平面图实例阅读如图6.13所示为某办公楼南立面图。（1）从图中可知立面图名称、图的比例为1:100、房屋为四层，局部为五层。（2）轴线的编号从①～为办公楼主要入口一侧的立面图，从图中可以看出入口大门的样式、台阶雨篷等。（3）看立面图的标高可知，室外地坪为 0.600m，主大门入口处台阶为±0.000m。雨篷底面的标高为3.600m，四层顶面标高为16.400m。五层顶面标高为19.500m，轴线①～立面各层窗口标高为0.600m、5.100m、8.700m、12.300m。其他立面图的读图大致相同。页面任务6.7建筑剖面图6.7.1建筑剖面图的图示方法6.7.2图示内容和有关规定6.7.3剖面图的阅读页面6.7.1建筑剖面图的图示方法建筑剖面图是用一假想的竖直剖切平面，垂直于外墙，将房屋剖切后所得的某一方向的正投影图，简称剖面图。建筑剖面图主要表示房屋内部在高度方向的结构形式、楼层分层、垂直方向的高度尺寸，以及各部分的联系等情况，如：房间和门窗的高度、屋顶形式、屋面坡度、楼板的搁置方式等。它是与平面图、立面图相配合的不可缺少的三大基本图样之一。剖面图中的剖切平面若垂直于纵墙即平行于侧立投影面，称为横向剖切产生横剖面图；若垂直于横墙即平行于正立投影面，称为纵向剖切产生纵剖面图。剖切的位置应选择在室内结构较复杂的部位，并应通过门、窗洞口及主要出入口、楼梯间或高度有特殊变化的部位。通常选用全剖面，必要时可选用阶梯部面。剖面图的数量视房屋的具体结构和施工的实际需要而定。页面6.7.2图示内容和有关规定1．表达方法剖面图所表达的内容与投影方向要与平面图（常见于低层剖面图）中标注的剖切符号的位置一致。剖切平面剖切到的部分及按投影方向可见的部分都应表示清楚。2．图线和比例剖面图上使用的图线与平面图相同，比例也应尽量与平面图一致。有时为了更清晰地表达图示内容或当房屋的内部结构较为复杂时，剖面图的比例可相应地放大。3．定位轴线在剖面图中，被剖切到的承重墙、柱均应绘制与平面图相同的定位轴线，并标注轴线编号和轴线间尺寸。页面6.7.2图示内容和有关规定4．图例剖面图中的门、窗图例按表6.2中的规定绘制。其断面材料图例、粉刷层、楼板及地面面层线的表示原则和方法，与平面图的规定相同。5．尺寸标注在剖面图中主要标注室内各部位的高度尺寸及标高。（1）高度尺寸。外部高度尺寸若采用尺寸线的形式标注房屋各层高度时，可与平面图相似，分为外3道尺寸：靠近墙体的第1道尺寸为细部尺寸；第2道尺寸为层高尺寸；第3道尺寸为总高尺寸，一般标注在图样的外侧。它主要表明外墙的门、窗洞口高度方向的尺寸及洞口上端到上一层窗台或屋顶的高度尺寸。内部尺寸主要标注室内门、窗、墙裙、隔断、搁板等高度尺寸。（2）标高。应标注室内外地面、各层楼面、楼梯平台、各层门窗洞口上端、窗台、檐口、屋顶、女儿墙檐口等部位的结构标高或建筑标高。页面页面6.7.3剖面图的阅读1．剖面图的阅读方法剖面图的阅读方法介绍如下：（1）阅读图名、轴线编号、绘图比例，并与底层平面图对照，确定剖面图的剖切位置、投影方向。（2）从图中了解房屋从室外地面到屋顶竖向各部位的构造做法和结构形式，了解墙体与楼面、地面、梁板、楼梯、屋面等构件之间的相互连接关系和材料做法等。（3）看房屋各水平面的标高及尺寸标注，从而了解房屋的层高和总高；外墙各层窗（门）洞口和窗间墙的高度；室内门的高度；室内外高度；被剖切到的墙体的轴线间尺寸等。（4）图中的文字说明及索引符号，了解有关细部的构造及做法，在剖面图中表示楼地面、屋面的构造时，通常用一引出线并分别按构造层次顺序列出材料及做法说明。同时还要了解详图的引出位置和编号，以便查阅详图。2．剖面图实例阅读
