房屋建筑工程施工图
学习情境 6

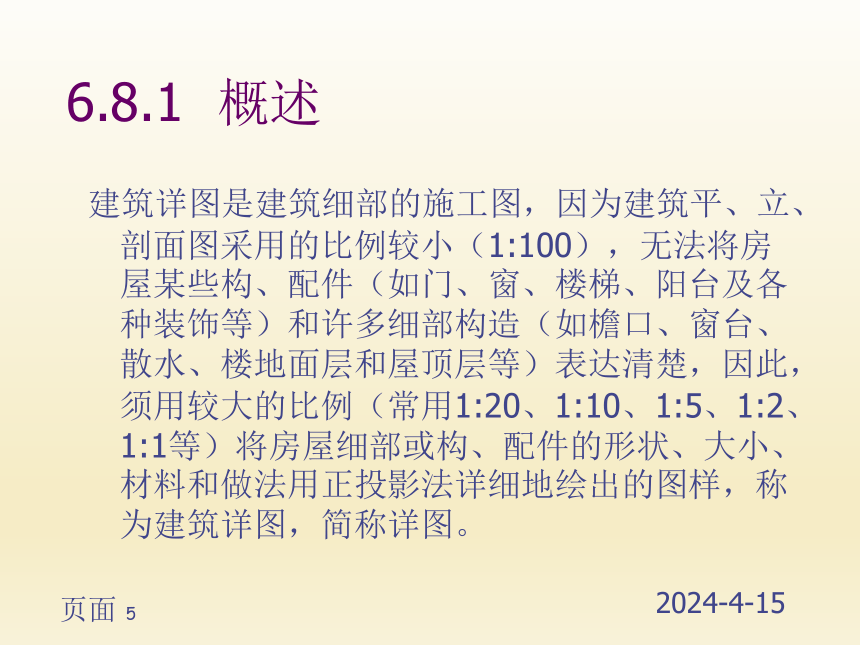

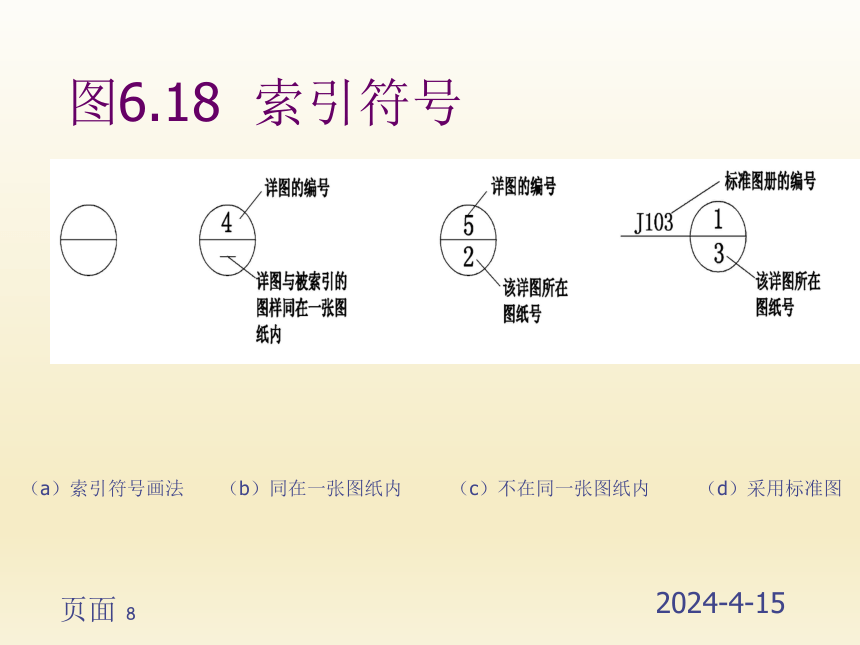

页面教学导航教知识重点1．房屋建筑施工图的组成2．房屋建筑施工图的分类及特点3．建筑施工图的图示方法及规定 知识难点建筑施工图的图示方法及规定推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时8学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间绘图练习必须掌握的理论知识1．房屋的平、立、剖面图、详图的作用和内容2．建筑施工图的图例、建筑构配件的规定画法、尺寸标注3．一般的工业与民用建筑施工图的识读方法必须掌握的技能熟练阅读常见的民用建筑施工图页面任务6.1 房屋建筑的组成任务6.2 房屋建筑施工图的设计过程及分类任务6.3 房屋建筑施工图的有关规定、图示特点及识图方法任务6.4 结构平面图任务6.5 建筑平面图任务6.6 建筑立面图任务6.7 建筑剖面图任务6.8 建筑详图知识梳理与总结能力训练页面任务6.8建筑详图6.8.1概述6.8.2索引符号与详图符号6.8.3外墙剖面详图6.8.4楼梯详图页面6.8.1概述建筑详图是建筑细部的施工图，因为建筑平、立、剖面图采用的比例较小（1:100），无法将房屋某些构、配件（如门、窗、楼梯、阳台及各种装饰等）和许多细部构造（如檐口、窗台、散水、楼地面层和屋顶层等）表达清楚，因此，须用较大的比例（常用1:20、1:10、1:5、1:2、1:1等）将房屋细部或构、配件的形状、大小、材料和做法用正投影法详细地绘出的图样，称为建筑详图，简称详图。页面6.8.1概述建筑详图以表达详细构造为主，主要有外墙、楼梯、阳台、雨篷、台阶、门、窗、厨房、卫生间等详图。其图示方法有局部平面图、局部立面图、局部剖面图或节点详图。详图的表达范围及数量依房屋细部构造的复杂程度而定。有时，用一个剖面详图就能表达清楚（如外墙剖面详图）；有时需要绘制平面详图（如楼梯、卫生间）；有时需要绘制立面详图（如门、窗）。对于采用标准图集的建筑构、配件和节点，则不必画出其详图，只要注明所用图集的名称、代号或页码即可查阅。页面6.8.2索引符号与详图符号1．索引符号图样中的某一局部或构件，如须另见详图，应以索引符号索引，如图6.18（a）所示。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。索引符号应按下列规定编写：（1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线，如图6.18（b）所示。（2）索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号如图6.18（c）所示。数字较多时，可加文字标注。　　（3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图6.18（d）所示。页面图6.18索引符号（a）索引符号画法 （b）同在一张图纸内 （c）不在同一张图纸内 （d）采用标准图页面6.8.2索引符号与详图符号2．剖面详图的索引符号索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向，如图6.19所示。页面图6.19剖面详图的索引符号（a）索引符号画法 （b）不在同一张图纸内 （c）同在一张图纸内 （d）采用标准图页面6.8.2索引符号与详图符号3．详图符号详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm粗实线绘制。详图应按下列规定编号：（1）详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号，如图6.20（a）所示。　　　　　　　　　　（2）详图与被索引的图样不在同一张图纸内，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号如图6.20（b）所示。页面图6.20详图符号（a）同在一张图纸内 （b）不在同一张图纸内页面6.8.3外墙剖面详图外墙剖面详图是一重要的构造详图，是将墙身从上至下作一剖切，一般由墙身各主要建筑部位的剖面节点详图组成。它表示墙身由地面到屋顶各部位高度方向的构造、材料、施工要求及有关部位的连接关系，是施工和编制工程预算的重要依据。外墙剖面详图常采用1:20的比例绘制，也可用其他放大比例。在详图中应画出建筑材料图例符号，并且用细实线绘制装饰层的面层线，标明粉刷层的厚度。对于屋顶、楼面、地面等处的各层构造做法一般按其构造层次的顺序绘制，并用文字加以说明（注：多层建筑各层楼面的做法完全相同时，可只详画一层）。外墙剖面详图要求标注室内、外地面；各层楼面；各层窗台；门、窗洞顶端；雨篷；阳台；层顶及檐口等各部位的标高，还要求标注外墙身高度方向和各细部构造的详细尺寸。墙身详图根据需要可以画出若干个，已表示房屋不同部位的不同构造内容。页面外墙剖面详图页面6.8.4楼梯详图在多层建筑中，楼梯是各层之间的主要垂直交通设施。它主要由楼梯段（简称梯段、包括踏步和斜梁）、楼梯平台（包括平台板和梁）和栏杆扶手（或栏板）等组成。由于其构造比较复杂，一般需要绘制详图。楼梯详图一般由楼梯平面图、剖面图及踏步、栏杆扶手的节点详图等组成。它主要表示楼梯的类型、结构形式、装修做法和详细尺寸，是楼梯施工的主要依据。由于楼梯构造及强度要求的特殊性，因此楼梯详图一般分建筑详图和结构详图，并分别绘制。对比较简单的楼梯，有时可将建筑详图与结构详图合并绘制。页面6.8.4楼梯详图1．楼梯平面图楼梯平面图是用水平面剖切作出的楼梯间水平全剖面图，实际上是建筑平面图中楼梯间的放大图样。常用比例为1:50。水平剖切位置一般在每一层上行第一梯段内，断裂部位规定用45°折断线表示。底层平面图中为保持第一跑楼梯的完整，常在平台板边缘处断裂。楼梯的走向用细实线并附以箭头表示上或下。原则上每一层都应绘制其平面图，但多层房屋的中间各层楼梯结构完全相同时，可用某一层作为“标准层平面图”或选用标准图集来表示，而底层和顶层楼梯段各不相同，必须分别绘其平面图。楼梯平面图至少要绘制3个楼层的平面图，即底层、标准层（或中层间）、顶层。若中间层有变化，再加绘有变化楼层的平面图。在楼梯平面图中应标注：楼梯间两侧承重墙的定位轴线编号及尺寸；各层楼面、地面、平台的标高；各细部的详细尺寸，如楼梯段长度和宽度、平台和楼梯井的宽度、墙体厚度；门、窗洞口的定形和定位尺寸等。其中，楼梯段的长度用“踏面宽×踏面数（踏步级数 1）”来标注。页面页面6.8.4楼梯详图1．楼梯平面图从该图可以看出：（1）根据楼梯间的轴线编号与尺寸，可知某办公楼每层有两个楼梯间，分别位于～轴线和～轴线之间，开间尺寸4 000mm，进深尺寸7 800mm。（2）楼梯形式为常见的两个梯段，一层（280×13）楼梯踏步数为22步，二、三、四层（280×11）楼梯踏步数均为24步。（3）楼梯尺寸标注：梯段宽度1 730mm；休息平台宽度19 400mm；标准梯段长3 640mm；踏面宽度280mm；楼地面、平台面标高等尺寸。页面6.8.4楼梯详图2．楼梯剖面图楼梯剖面图是假想用垂直面作为剖切平面，通过各层的某一梯段和窗洞口的位置将楼梯间剖切后，并向另一未被剖切的梯段方向作正投影所得的剖面图，如图6.24所示。剖面图的剖切位置、投影方向及编号应标在楼梯底层平面图中。在多层建筑中，如果中间各层楼梯的结构完全相同，其剖面图可只画第一层、中间层和顶层，并在各段剖面图中用折断线分界。但各层的标高必须详细标注在已画“中间层”的楼面和平台面上。另外，楼梯剖面图通常不画至屋顶，也不画基础，所以相连接处分别用折断线表示。楼梯剖面图反映了各梯段、平台、栏杆扶手的构造和它们之间的相互连接方式，同时也表明了梯段数、踏步级数和楼梯间的墙体及其墙体上门、窗洞的位置等。页面6.8.4楼梯详图在楼梯剖面图中，应标注各层地面、楼面、休息平台面的标高，还应标注梯段、栏杆扶手的高度尺寸。梯段高度等于踏步高度踏步级数，成人用栏杆扶手高度一般为900mm，应为踏面的中间到扶手顶面的高度。扶手坡度应与梯段坡度一致。楼梯间的外墙尺寸标注应与建筑剖面图相同。对于楼梯踏步、栏杆扶手等细部还须用更大的比例才能表示其具体施工做法和要求，其放大图样可用索引符号在楼梯剖面图中标明，再绘制各节点详图或选用标准图集。页面页面知识梳理与总结主要介绍了：建筑总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等。这些图纸与室内给排水、暖通空调设计时关系最密切，必须认真对待。房屋建筑施工图的设计特点是：遵照“国标”的有关规定，用正投影的图示方法，详细、准确绘制出来的图样，并按照一定编排规律组成的一套图纸。在学习时要注意其表达方法、投影规律、各图之间的关系及尺寸等情况。页面能力训练训练项目1请回答1．试述一套房屋建筑施工图包括哪些内容？2．房屋建筑施工图的特点是什么？3．怎样识读房屋建筑施工图？4．平面图上定位轴线和编号有什么规定？5．什么是绝对标高和相对标高？6．什么是总平面图？其主要内容有哪些？如何阅读？7．什么是建筑平面图？其主要内容有哪些？如何阅读？8．建筑立面图如何命名？立面图主要内容有哪些？9．如何选择建筑剖面图的剖切位置，怎样阅读？10．墙身详图一般是由哪几个节点详图组成的？怎样阅读墙身详图？11．楼梯详图是由哪些图样所组成的，怎样阅读楼梯详图？页面能力训练训练项目2绘图练习根据如图所示的建筑物的轴测图、透视投影图，选择适当图幅、比例尺画平、立、剖面图（可采用CAD绘图）。页面
