房屋建筑工程施工图
学习情境 6

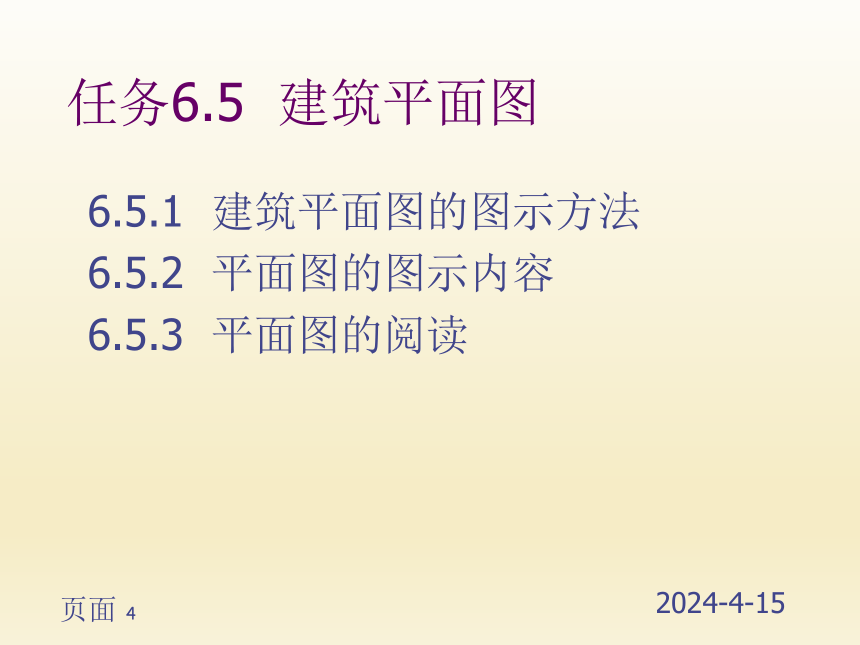

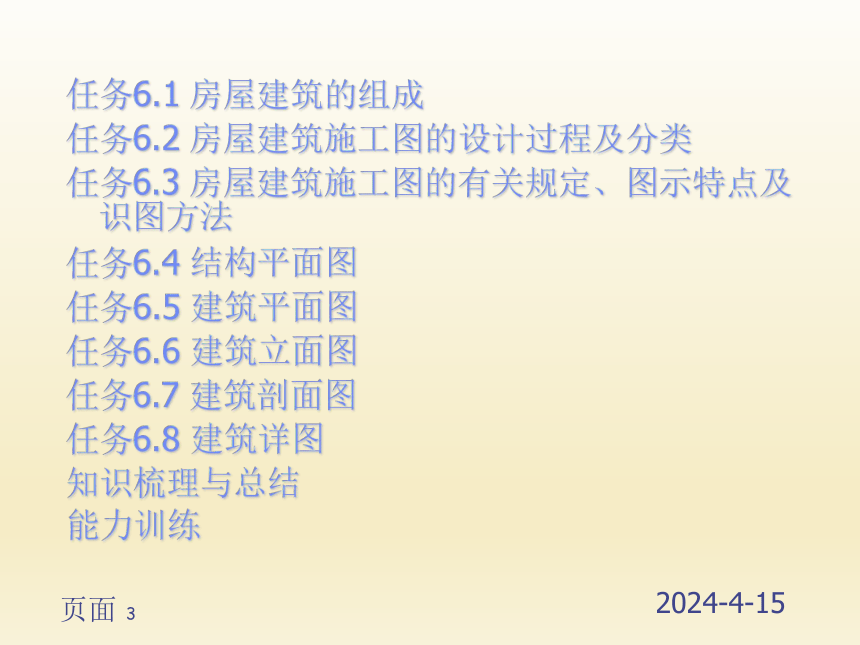

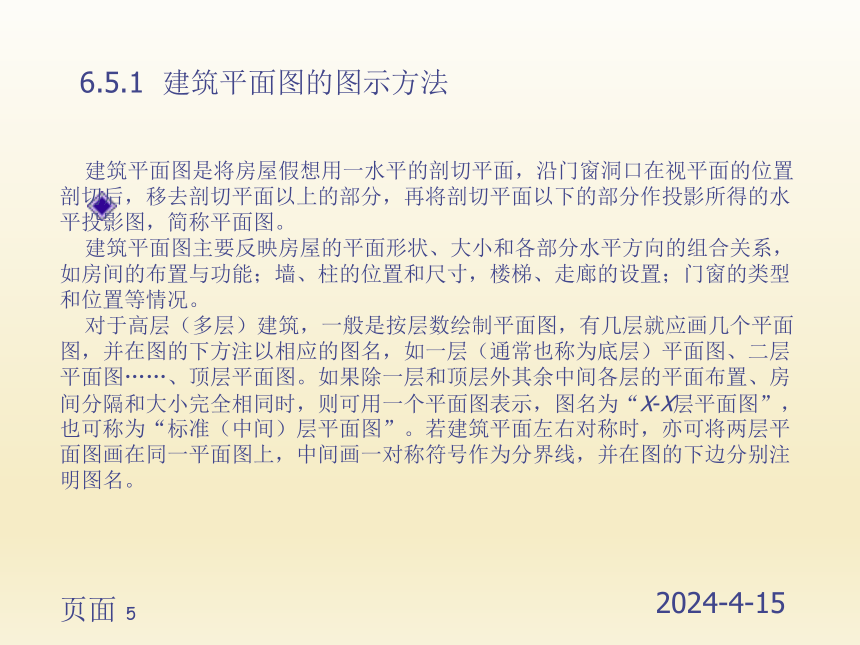

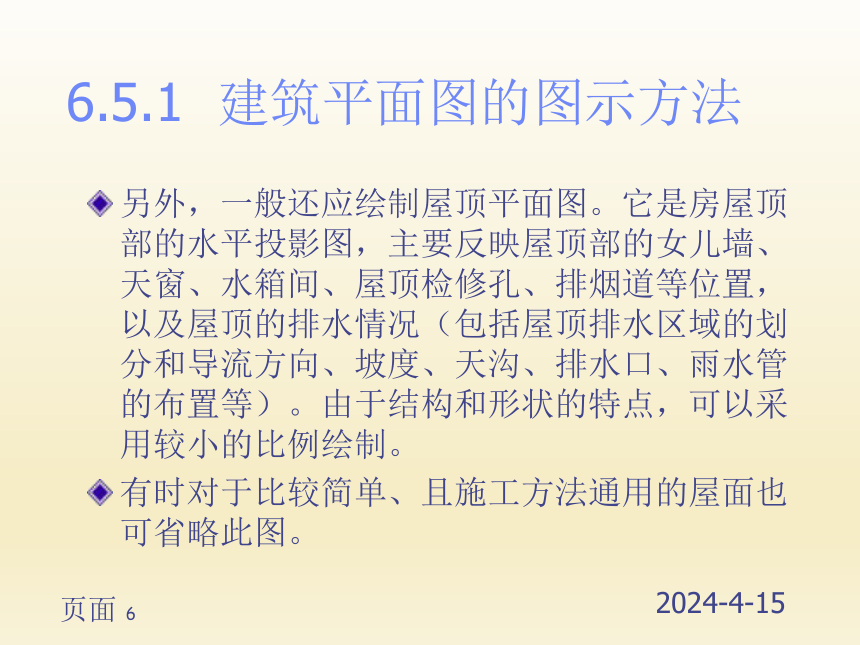

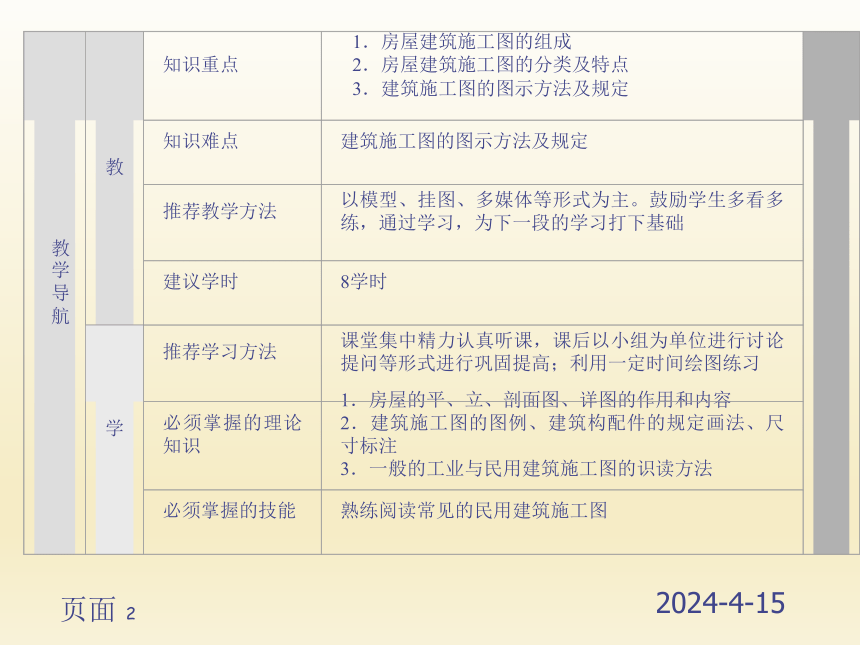

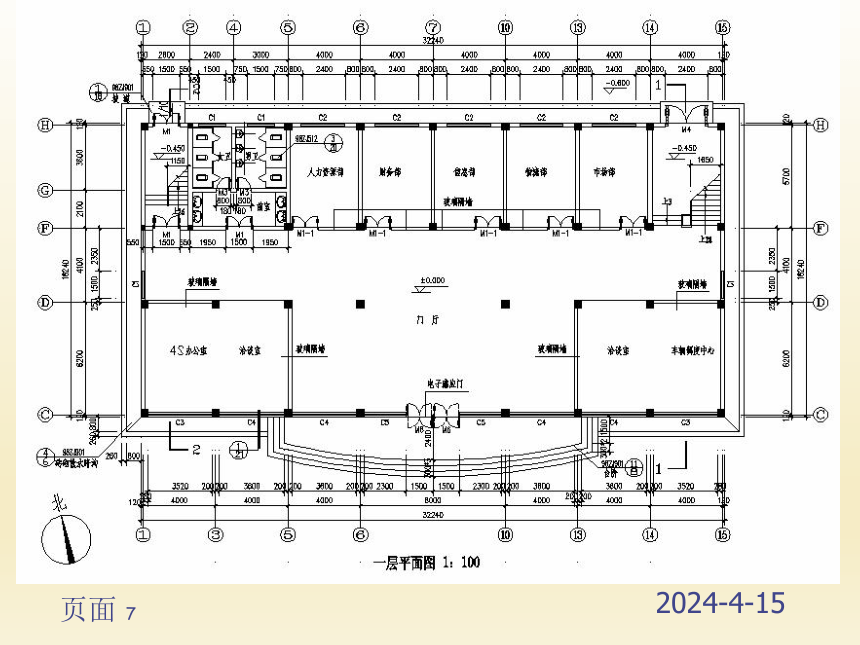

页面教学导航教知识重点1．房屋建筑施工图的组成2．房屋建筑施工图的分类及特点3．建筑施工图的图示方法及规定 知识难点建筑施工图的图示方法及规定推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时8学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间绘图练习必须掌握的理论知识1．房屋的平、立、剖面图、详图的作用和内容2．建筑施工图的图例、建筑构配件的规定画法、尺寸标注3．一般的工业与民用建筑施工图的识读方法必须掌握的技能熟练阅读常见的民用建筑施工图页面任务6.1 房屋建筑的组成任务6.2 房屋建筑施工图的设计过程及分类任务6.3 房屋建筑施工图的有关规定、图示特点及识图方法任务6.4 结构平面图任务6.5 建筑平面图任务6.6 建筑立面图任务6.7 建筑剖面图任务6.8 建筑详图知识梳理与总结能力训练页面任务6.5建筑平面图6.5.1建筑平面图的图示方法6.5.2平面图的图示内容6.5.3平面图的阅读页面6.5.1建筑平面图的图示方法建筑平面图是将房屋假想用一水平的剖切平面，沿门窗洞口在视平面的位置剖切后，移去剖切平面以上的部分，再将剖切平面以下的部分作投影所得的水平投影图，简称平面图。建筑平面图主要反映房屋的平面形状、大小和各部分水平方向的组合关系，如房间的布置与功能；墙、柱的位置和尺寸，楼梯、走廊的设置；门窗的类型和位置等情况。对于高层（多层）建筑，一般是按层数绘制平面图，有几层就应画几个平面图，并在图的下方注以相应的图名，如一层（通常也称为底层）平面图、二层平面图……、顶层平面图。如果除一层和顶层外其余中间各层的平面布置、房间分隔和大小完全相同时，则可用一个平面图表示，图名为“X-X层平面图”，也可称为“标准（中间）层平面图”。若建筑平面左右对称时，亦可将两层平面图画在同一平面图上，中间画一对称符号作为分界线，并在图的下边分别注明图名。页面6.5.1建筑平面图的图示方法另外，一般还应绘制屋顶平面图。它是房屋顶部的水平投影图，主要反映屋顶部的女儿墙、天窗、水箱间、屋顶检修孔、排烟道等位置，以及屋顶的排水情况（包括屋顶排水区域的划分和导流方向、坡度、天沟、排水口、雨水管的布置等）。由于结构和形状的特点，可以采用较小的比例绘制。有时对于比较简单、且施工方法通用的屋面也可省略此图。页面页面6.5.2平面图的图示内容1．图线、比例在平面图中的线型粗细分明：凡被剖切到的墙、柱等断面轮廓用粗实线绘制；未被剖切到的可见轮廓（如窗台、台阶、花池等）及门的开启线用中实线绘制；其余结构（如窗的图例线、索引符号指引线、墙内壁柜等）的可见轮廓用细实线绘制。有时或在比例较小的情况下（如1:200），也可采用两种线宽，即除了剖切到的断面轮廓用粗实线绘制外，其余可见轮廓均用细实线绘制。平面图的比例宜在1:50、1:100、1:200 3种比例中选择。例图选用的比例为1:100，这也是常用的比例。住宅单元平面宜选用1:50的比例，组合平面宜选用1:200的比例。房屋中的个别构配件应该画在哪一层平面图上是有分工的，若室外有台阶、坡道、花池、明沟、散水等，须在底层平面图中表示出来，雨水管、植被以及剖面图的剖切符号都应画在底层平面图中，其他各层平面图只须绘制本层形状及剖切所见部分（如雨篷、阳台等）即可。页面6.5.2平面图的图示内容2．定位轴线及编号定位轴线是建筑物中承重构件的定位线，是确定房屋结构、构件位置和尺寸的，也是施工中定位和放线的重要依据。在施工图中，凡承重的构件，如基础、墙、柱、梁、屋架都要确定轴线，并按“国标”规定绘制并编号。定位轴线用细点画线绘制，在墙、柱中的位置与墙的厚度有关，也与其上部搁置的梁、板支承深度有关。以砖墙承重的民用建筑，楼板在墙上搭接深度一般为120mm以上，所以外墙的定位轴线按距其内墙面120mm定位。对于内墙及其他承重构件，定位轴线一般在中心对称处。页面6.5.2平面图的图示内容3．图例由于平面图所用的比例较小，许多建筑细部及门窗不能详细画出，因此须用“国标”统一规定的图例来表示。门窗除了用图例表示外，还应注写门窗的代号和编号：如M-1、C-3。M、C分别为门和窗的代号；1和3分别为门窗的编号。应注意：门窗虽然用图例表示，但其门窗洞口形式、大小和位置必须按投影关系对应画出，还要注意门的开启方向，通常要在底层平面图的图幅内（或首页图）附有门窗表。至于门窗的详细构造，则要看门窗的构造详图。页面6.5.2平面图的图示内容4．尺寸标注在平面图中所标注的尺寸可分为3类：外部尺寸、内部尺寸、具体构造尺寸。（1）外部尺寸。一般在图形中外墙的下方及左方标注3道尺寸：① 第1道尺寸是距离图样较近的称为细部尺寸，以定位轴线为基准，标注门窗洞口的定形尺寸和定位尺寸，以及窗间墙、柱、外墙轴线到外皮等尺寸。② 第2道尺寸为定位轴线之间的尺寸，即开间和进深尺寸（横向为开间尺寸，竖向为进深尺寸）。③ 第3道尺寸为房屋的总长、总宽尺寸，通常也称为外包尺寸。用总尺寸可计算出房屋的占地面积。（2）内部尺寸。内部尺寸包括不同类型各房间的净长、净宽；内墙的门、窗洞口的定形、定位尺寸；墙体厚度尺寸。各房间按其使用不同还应注写其名称。在其他各层平面图中，除标注轴线间尺寸和总尺寸外，与一层平面图相同的细部尺寸均可省略。（3）具体构造尺寸。外墙以外的台阶，花池、散水，以及室内固定设施的大小与位置尺寸等可单独标注其尺寸。页面6.5.2平面图的图示内容5．各层标高在平面图中要清楚地标注出地面标高，地面标高是表明各层楼地面对标高零点（即正负零）的相对高度。一般平面图分别标注下列标高：室内地面标高、室外地面标高、室外台阶标高、卫生间地面标高、楼梯平台标高等。6．其他内容在一层平面图中要标注剖面图的剖切符号及编号；在图幅的左下角或右上角画出指北针或风玫瑰图；需要时还要标注有关部位详图的索引符号，按标准图集采用的构配件的编号及文字说明等。页面6.5.3平面图的阅读1．平面图的阅读方法平面图的阅读方法介绍如下：（1）看图名、比例、指北针，了解图名、比例、朝向。（2）分析建筑平面的形状及各层的平面布置情况，从图中房间的名称可以了解各房间的使用性质；从内部尺寸可以了解房间的净长、净宽（或面积）；还有楼梯间的布置、楼梯段的踏步级数和楼梯的走向。（3）读定位轴线及轴线间尺寸，了解各墙体的厚度；门、窗洞口的位置、代号及门的开启方向；门、窗的规格尺寸及数量。（4）了解室外台阶、花池、散水、阳台、雨篷、雨水管等构造的位置及尺寸。（5）阅读有关的符号及文字说明，查阅索引符号及其对应的详图或标准图集。（6）从屋顶平面图中分析了解屋面构造及排水情况。页面6.5.3平面图的阅读2．平面图实例阅读如图6.8所示为某办公楼一层平面图。阅读过程如下：（1）绘图比例为1:100，主要入口在南偏东，两个次要入口在北偏西，房屋平面外部轮廓总长为32 240mm，总宽为16 240mm。在正门外有四步台阶，外墙四周有散水暗沟。（2）大门右侧是洽谈室和车辆调度中心，左侧是洽谈室和4S办公室走廊北侧的房间有人力资源部、财务部、信息部、物流部、市场部、楼梯和卫生间等。图中左侧楼梯处箭头旁边有上26，是指从一层到二层两个梯段共26级踏步，图中右侧楼梯处箭头旁边有上28，是指两个梯段共28级踏步，上3是指走廊到门厅要上3级踏步。（3）平面图横向轴线的编号从①～②，横向轴线的编号从～，轴线间的尺寸表明了各房间的开间和进深尺寸。（4）地面标高：正门厅地面标高为±0.000m，北面两个门厅地面标高为 0.450m，其余房间地面标高均为±0.000m。（5）一层平面图中有两个剖切符号表明剖切平面的位置。在图中左上方M1坡道处、砖砌散水暗沟处、门厅台阶处有索引符号，表明另有详图给出。
