(共24张PPT)
房屋建筑工程施工图

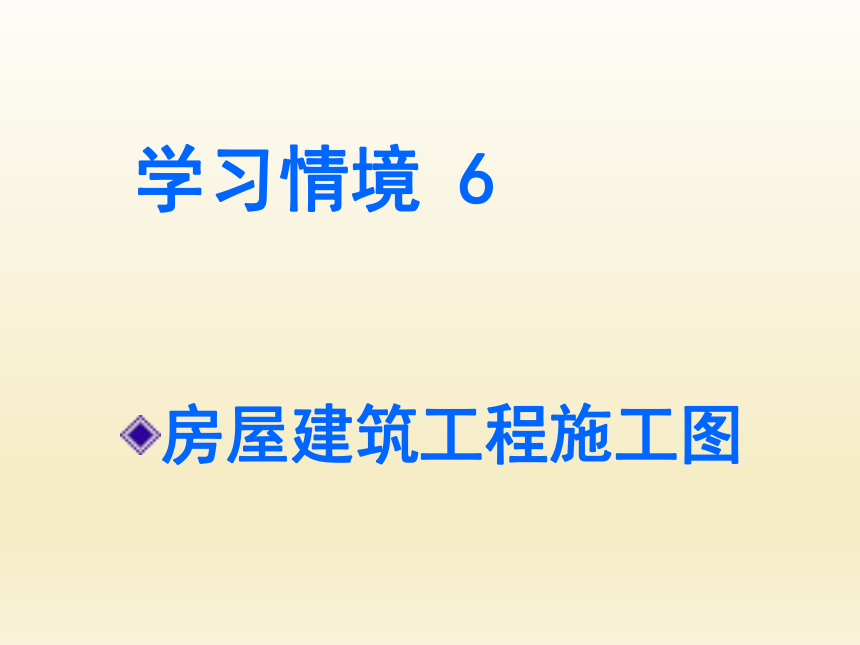

学习情境 6

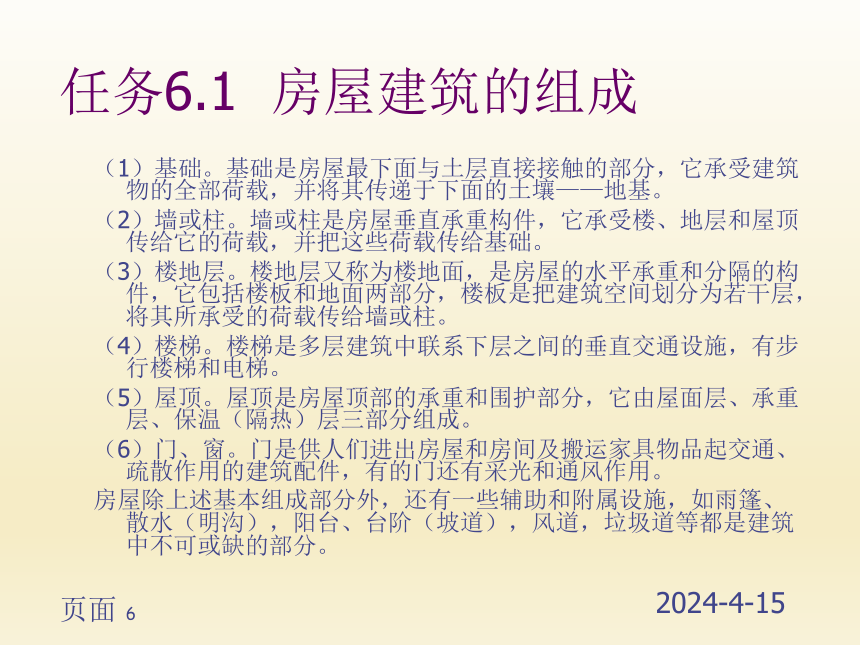

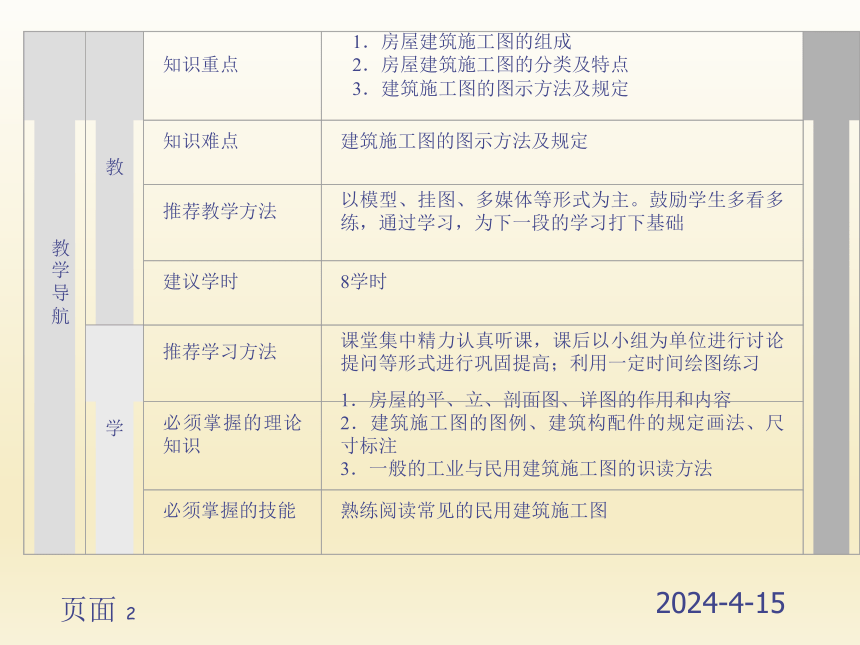

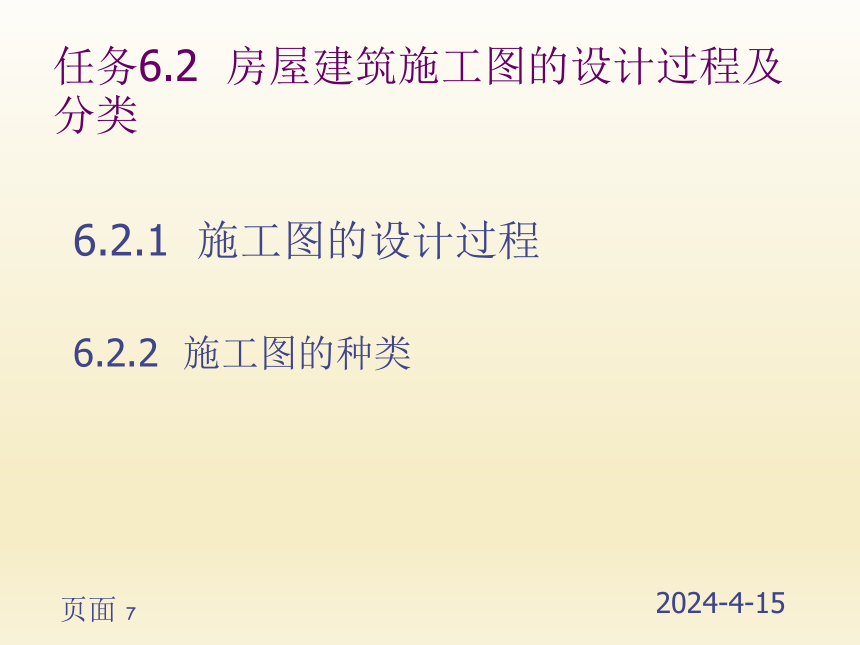

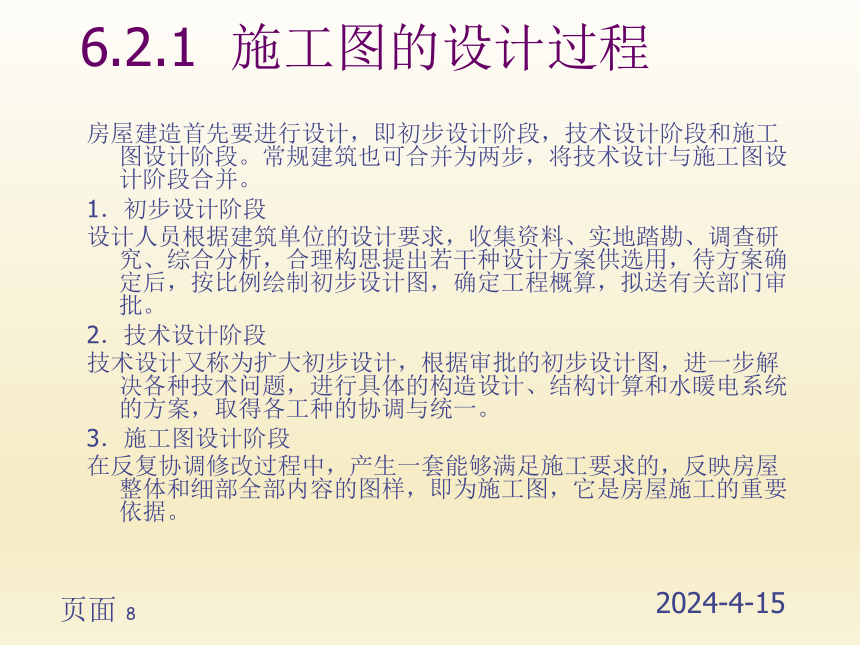

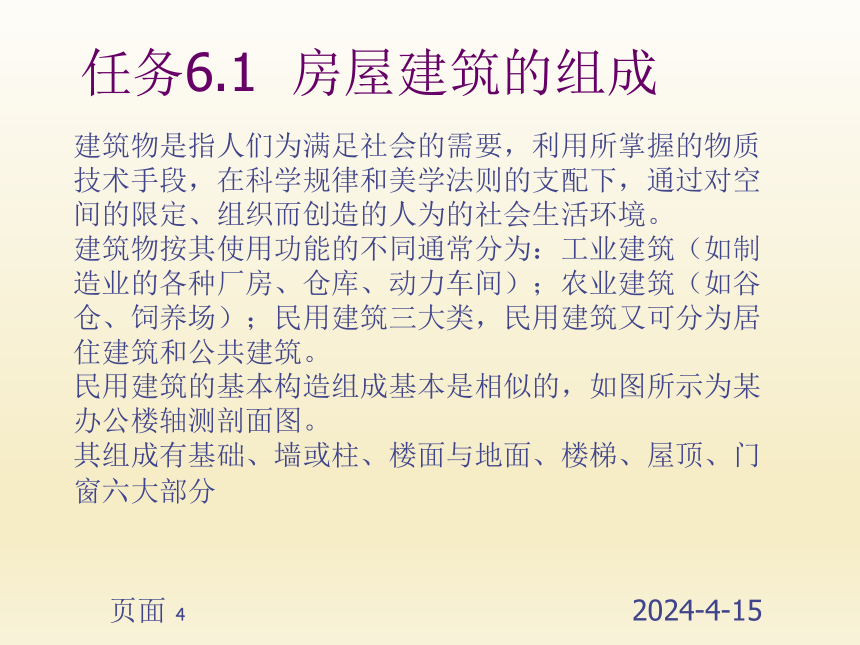

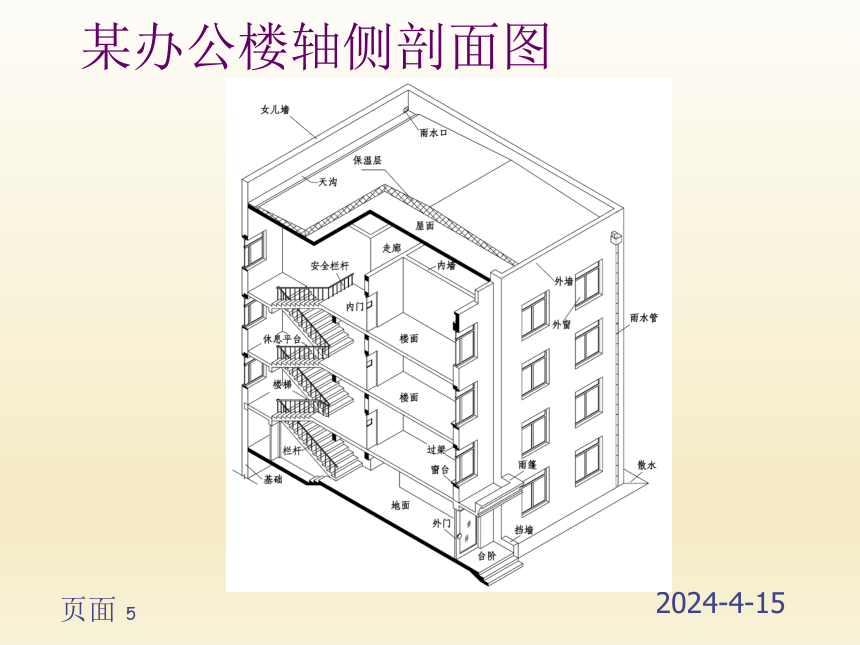

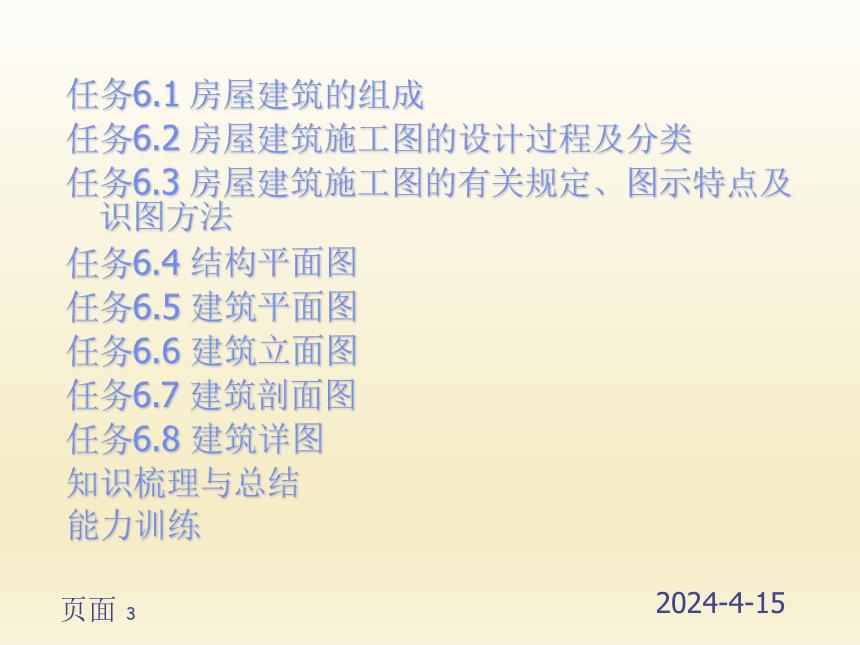

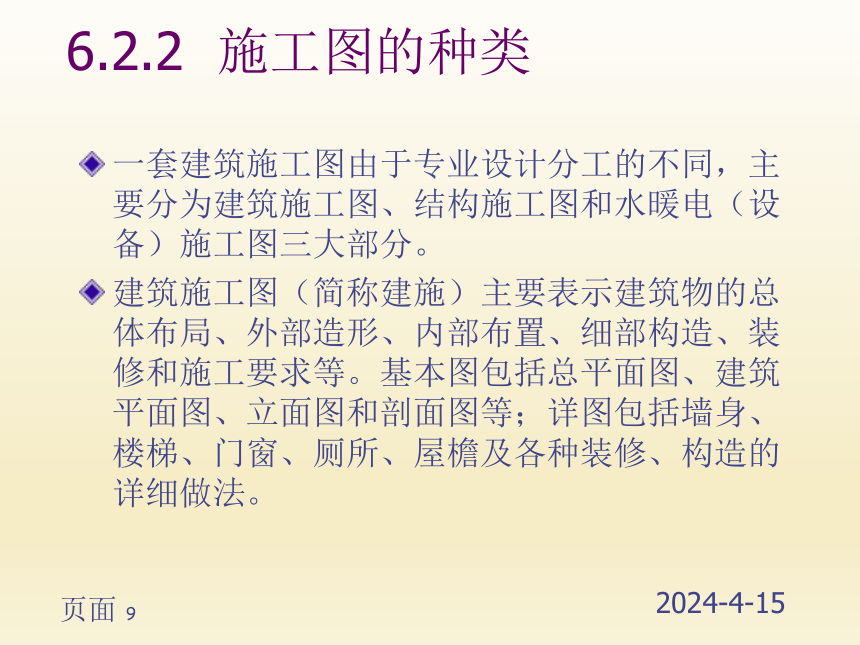

页面教学导航教知识重点1.房屋建筑施工图的组成2.房屋建筑施工图的分类及特点3.建筑施工图的图示方法及规定 知识难点建筑施工图的图示方法及规定推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练,通过学习,为下一段的学习打下基础建议学时8学时学推荐学习方法课堂集中精力认真听课,课后以小组为单位进行讨论提问等形式进行巩固提高;利用一定时间绘图练习必须掌握的理论知识1.房屋的平、立、剖面图、详图的作用和内容2.建筑施工图的图例、建筑构配件的规定画法、尺寸标注3.一般的工业与民用建筑施工图的识读方法必须掌握的技能熟练阅读常见的民用建筑施工图页面任务6.1 房屋建筑的组成任务6.2 房屋建筑施工图的设计过程及分类任务6.3 房屋建筑施工图的有关规定、图示特点及识图方法任务6.4 结构平面图任务6.5 建筑平面图任务6.6 建筑立面图任务6.7 建筑剖面图任务6.8 建筑详图知识梳理与总结能力训练页面任务6.1房屋建筑的组成建筑物是指人们为满足社会的需要,利用所掌握的物质技术手段,在科学规律和美学法则的支配下,通过对空间的限定、组织而创造的人为的社会生活环境。建筑物按其使用功能的不同通常分为:工业建筑(如制造业的各种厂房、仓库、动力车间);农业建筑(如谷仓、饲养场);民用建筑三大类,民用建筑又可分为居住建筑和公共建筑。民用建筑的基本构造组成基本是相似的,如图所示为某办公楼轴测剖面图。其组成有基础、墙或柱、楼面与地面、楼梯、屋顶、门窗六大部分页面某办公楼轴侧剖面图页面任务6.1房屋建筑的组成(1)基础。基础是房屋最下面与土层直接接触的部分,它承受建筑物的全部荷载,并将其传递于下面的土壤——地基。(2)墙或柱。墙或柱是房屋垂直承重构件,它承受楼、地层和屋顶传给它的荷载,并把这些荷载传给基础。(3)楼地层。楼地层又称为楼地面,是房屋的水平承重和分隔的构件,它包括楼板和地面两部分,楼板是把建筑空间划分为若干层,将其所承受的荷载传给墙或柱。(4)楼梯。楼梯是多层建筑中联系下层之间的垂直交通设施,有步行楼梯和电梯。(5)屋顶。屋顶是房屋顶部的承重和围护部分,它由屋面层、承重层、保温(隔热)层三部分组成。(6)门、窗。门是供人们进出房屋和房间及搬运家具物品起交通、疏散作用的建筑配件,有的门还有采光和通风作用。房屋除上述基本组成部分外,还有一些辅助和附属设施,如雨篷、散水(明沟),阳台、台阶(坡道),风道,垃圾道等都是建筑中不可或缺的部分。页面任务6.2房屋建筑施工图的设计过程及分类6.2.1施工图的设计过程6.2.2施工图的种类页面6.2.1施工图的设计过程房屋建造首先要进行设计,即初步设计阶段,技术设计阶段和施工图设计阶段。常规建筑也可合并为两步,将技术设计与施工图设计阶段合并。1.初步设计阶段设计人员根据建筑单位的设计要求,收集资料、实地踏勘、调查研究、综合分析,合理构思提出若干种设计方案供选用,待方案确定后,按比例绘制初步设计图,确定工程概算,拟送有关部门审批。2.技术设计阶段技术设计又称为扩大初步设计,根据审批的初步设计图,进一步解决各种技术问题,进行具体的构造设计、结构计算和水暖电系统的方案,取得各工种的协调与统一。3.施工图设计阶段在反复协调修改过程中,产生一套能够满足施工要求的,反映房屋整体和细部全部内容的图样,即为施工图,它是房屋施工的重要依据。页面6.2.2施工图的种类一套建筑施工图由于专业设计分工的不同,主要分为建筑施工图、结构施工图和水暖电(设备)施工图三大部分。建筑施工图(简称建施)主要表示建筑物的总体布局、外部造形、内部布置、细部构造、装修和施工要求等。基本图包括总平面图、建筑平面图、立面图和剖面图等;详图包括墙身、楼梯、门窗、厕所、屋檐及各种装修、构造的详细做法。页面任务6.3房屋建筑施工图的有关规定、图示特点及识图方法6.3.1建筑施工图的有关规定6.3.2房屋建筑施工图的特点6.3.3识读房屋建筑施工图的方法页面6.3.1建筑施工图的有关规定房屋建筑施工图除了要符合投影及剖切等基本图示方法与要求外,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,在绘图时应严格遵守国家颁布的《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001等制图标准中的有关规定。页面6.3.1建筑施工图的有关规定1.定位轴线与编号定位轴线是房屋中的承重构件的平面定位线,承重墙或柱等承重构件均应画出它们的轴线。定位轴线应用细单点长画线绘制。定位轴线一般应编号,编号应注写在轴线端部的圆内。圆应用细实线绘制,直径为8~10mm。定位轴线圆的圆心,应在定位轴线的延长线上或延长线的折线上。平面图上定位轴线的编号,宜标注在图样的下方与左侧。横向编号应用阿拉伯数字,从左至右顺序编写,竖向编号应用大写拉丁字母,从下至上顺序编写页面定位轴线的编号顺序页面6.3.1建筑施工图的有关规定1.定位轴线与编号拉丁字母的I、O、Z不得用做轴线编号。如字母数量不够使用,可增用双字母或单字母加数字注脚,如AA、BA、…或A1、B1、…、Y1。组合较复杂的平面图中定位轴线也可采用分区编号。附加定位轴线的编号,应以分数形式表示。(1)两根轴线间的附加轴线,应以分母表示前一轴线的编号,分子表示附加轴线的编号,编号宜用阿拉伯数字顺序编号。(2)1号轴线或A号轴线之前的附加轴线的分母以01或0A表示页面附加轴线页面6.3.1建筑施工图的有关规定一个详图适用于几根轴线时,可同时注明各有关轴线的编号,如图6.4所示为通用轴线。通常详图中的定位轴线,只画边轴线圈,不注轴线编号。页面图6.4通用轴线页面6.3.1建筑施工图的有关规定2.标高及标高符号下面介绍标高及标高符号。(1)标高。标高是指以某点为基准的相对高度。建筑物各部分的高度用标高表示时有以下两种。① 绝对标高:根据规定,凡标高的基准面是以我国山东省青岛市的黄海平均海平面为标高零点,由此而引出的标高均称为绝对标高。② 相对标高:凡标高的基准面是根据工程需要而自行选定的,这类标高称为相对标高。在图纸中除总平面图外一般都用相对标高,即把房屋底层室内地面定为相对标高的零点(±0.000)。(2)标高符号。标高符号是用直角等腰三角形表示,按照如图6.5(a)所示的画出。标高符号的尖端要指至被标注高度的位置,尖端一般可向下,也可向上,如图6.5(b)所示。总平面图室外地坪标高符号,用涂黑的三角形表示,如图6.5(c)所示。标高数字以m为单位,注写到小数后第3位,总平面图中可注写到小数点后两位,零点标高注写成±0.000;正数标高不注“+”号,负数标高应注“-”号。页面图6.5标高符号的画法页面6.3.1建筑施工图的有关规定3.其他符号其他符号的介绍如下:(1)对称符号。对称符号由对称线和两端的两对平行线组成。对称线用细点画线绘制;平行线用细实线绘制,其长度宜为6~10mm,每对的间距宜为2~3mm;对称线垂直平分于两对平行线,两端超出平行线宜为2~3mm,如图6.6(a)所示。(2)连接符号。连接符号应以折断线表示需要连接的部位。两部位相距过远时,折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号,如图6.6(b)所示。(3)指北针的形状宜如图6.6(c)所示,其圆的直径宜为24cm,用细实线绘制,指针尾部的宽度宜为3mm,指针头部应注“北”或“N”字。须用较大直径绘制指北针时,指针尾部宽度宜为直径的1/8。在总图中用的风玫瑰图,如图6-6(d)页面图6.6其他符号(a)对称符号 (b)连接符号 (c)指北针 (d)风玫瑰图页面6.3.2房屋建筑施工图的特点(1)施工图中的各种图样,除了水暖施工图中水暖管道系统图是用斜投影法绘制的之外,其余的图样都是用正投影法绘制的。有些是采用“国标”规定的画法。(2)房屋的形体庞大而图纸幅面有限,所以施工图一般是用缩小比例绘制的。(3)由于房屋是用多种构、配件和材料建造的,所以在施工图中,多用各种图例符号来表示这些构、配件和材料。在阅读图纸的过程中,必须熟悉常用的图例符号。(4)房屋设计中有许多建筑构、配件已有标准定型设计、并有标准设计图集可供使用。为了节省大量的设计与制图工作,凡采用标准定型设计之处,只标出标准图集的编号、页数、图号就可以了。页面6.3.3识读房屋建筑施工图的方法房屋建筑施工图是用投影原理的各种图示方法和规定画法综合应用绘制的,所以识读房屋建筑施工图,必须具备一定的投影知识,掌握形体的各种图示方法和建筑制图标准的有关规定,要熟记建筑图中常用的图例、符号、线型、尺寸和比例的意义,要了解房屋的组成和构造的知识。一般识读房屋建筑施工图的方法步骤是:(1)看图纸目录和设计技术说明。通过图纸目录看各专业施工图纸有多少张,图纸是否齐全;看设计技术说明,对工程在设计和施工要求方面有一概括了解。(2)依照图纸顺序通读一遍。对整套图纸按先后顺序通读一遍,对整个工程在头脑中形成概念,如工程的建设地点和关键部位情况,做到心中有数。页面6.3.3识读房屋建筑施工图的方法(3)分专业对照阅读,按专业次序、深入仔细地阅读。首先读基本图,再读详图。读图时,要把有关图纸联系起来对照着读,从中了解它们之间的关系,建立起完整准确的工程概念;再把各专业图纸(如建筑施工图与结构施工图)联系在一起对照着读,看它们在图形上和尺寸上是否衔接、构造要求是否一致。发现问题要做好读图记录,以便会同设计单位提出修改意见。读图是工程技术人员深入了解施工项目的过程,也是检查复核图纸的过程,所以读图时必须认真、细致,不可粗心大意。
