资源简介

(共15张PPT)
剖面图与断面图
学习情境 5

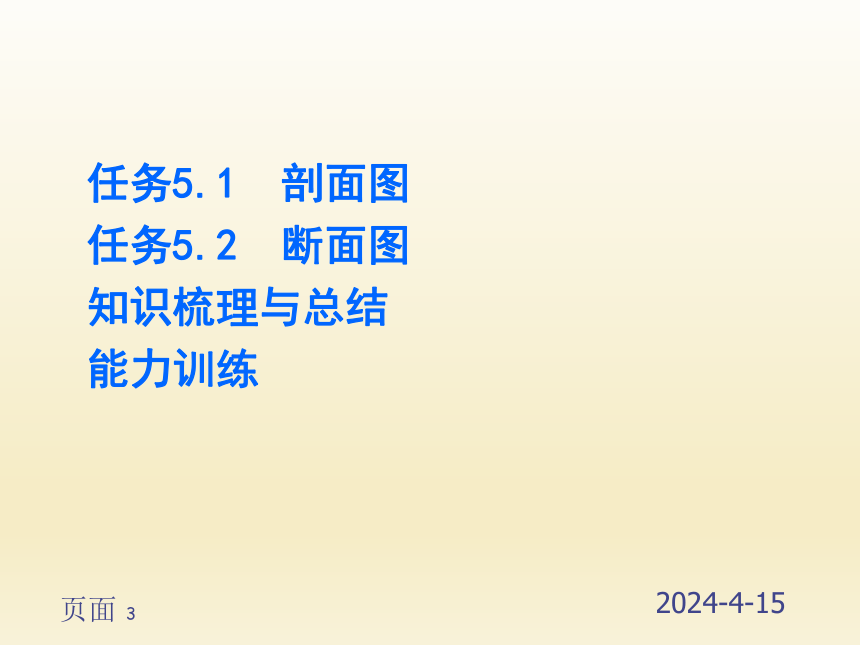

页面教学导航教知识重点1．剖面图和断面图的基本概念、剖面图的分类、剖面图的表示方法及画法2．断面图与剖面图的区别3．断面图的分类和画法知识难点剖面图的画法、断面图的画法推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时4学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间完成能力训练内容必须掌握的理论知识1．剖面图与断面图的图示目的和表示方法2．全剖面、半剖面、阶梯剖面、展开剖面、局部剖面的使用场合及画法和标注方法3．移出断面、重合断面的画法及标注方法必须掌握的技能能熟练绘制各种剖面图与断面图页面任务5.1剖面图任务5.2断面图知识梳理与总结能力训练页面任务5.2断面图5.2.1断面图的形成5.2.2断面图的分类和画法页面5.2.1断面图的形成如图（a）所示，假想用一个剖切平面将物体剖开，只绘出剖切平面剖到的部分的图形称为断面图，简称断面。如图（d）所示的1-1断面和2-2断面。断面图一般适用于表达实心物体，如柱、梁、型钢的断面形状，在结构施工图中，也用断面图表达构配件的钢筋配置情况。页面剖面图与断面图的区别（a）轴测图 （b）剖切示意图 （c）剖面图 （d）断面图页面5.2.1断面图的形成注意有关规定：（1）如图（c）、图（d）所示，剖面图内已包含着断面图。用粗实线画出断面的投影，并在断面上用细实线画出材料的图例（材料图例的画法同剖面图），得到断面图。（2）断面图与剖面图的剖切符号也不同，断面图的剖切符号，只有剖切位置线没有投影方向线。剖切符号宜为6～10mm的粗实线，剖切符号的编号宜用阿拉伯数字，按顺序连续编排，并注写在剖切位置线的一侧，编号所在的一侧应为该断面的投影方向，如图（d）所示。在断面图下方注写出与剖切符号相应的编号及图名，并在图名下方画一根粗实线，如图（d）所示1-1、2-2，但不写“断面图”字样。页面5.2.2断面图的分类和画法1．移出断面图画在投影图之外的断面图，称为移出断面图。移出断面的轮廓线用粗实线绘制，断面上要画出材料图例2．中断断面图画在投影图的中断处的断面图称为中断断面图。中断断面图只适用于杆件较长、断面形状单一且对称的物体。中断断面的轮廓线用粗实线绘制，断面上要画出材料图例。投影图的中断处用波浪线或折断线绘制。中断断面图不必标注剖切符号页面5.2.2断面图的分类和画法3．重合断面图断面图绘制在投影图之内，称为重合断面图。重合断面图的轮廓线用细实线绘制。重合断面图也不必标注剖切符号，如图所示，因其截面尺寸较小时，可以涂黑表示。页面知识梳理与总结我们学习了剖面图、断面图的基本概念；剖面图的表示方法及画法；剖面图的分类；断面图与剖面图的区别；断面图的分类和画法。要了解、掌握以下内容：（1）剖面图与断面图的图示目的和表示方法；（2）全剖面、半剖面、阶梯剖面、展开剖面、局部剖面的使用场合及画法和标注方法；（3）移出剖面、重合断面的画法及标注方法。页面能力训练训练项目1请回答1．什么是剖面图，什么是断面图，它们有什么区别，各在什么情况下使用？2．常用的剖面图有哪几种，各在什么情况下使用？3．画半剖面图应注意哪些问题？4．画阶梯剖面图和展开剖面图应注意哪些问题？5．常用断面图有哪几种？。页面能力训练训练项目2绘图练习1．将正面投影改画成半剖面图。页面能力训练2．画出1-1阶梯剖面图和2-2剖面图页面能力训练3．作指定位置的移出断面图。页面能力训练4．作指定位置的移出断面图。
