(共28张PPT)

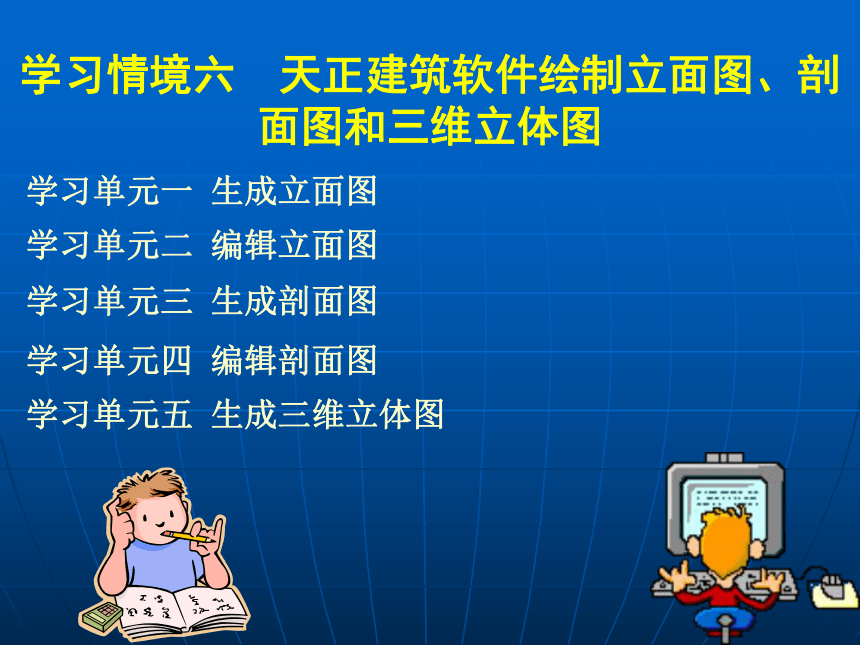

学习情境六 天正建筑软件绘制立面图、剖面图和三维立体图

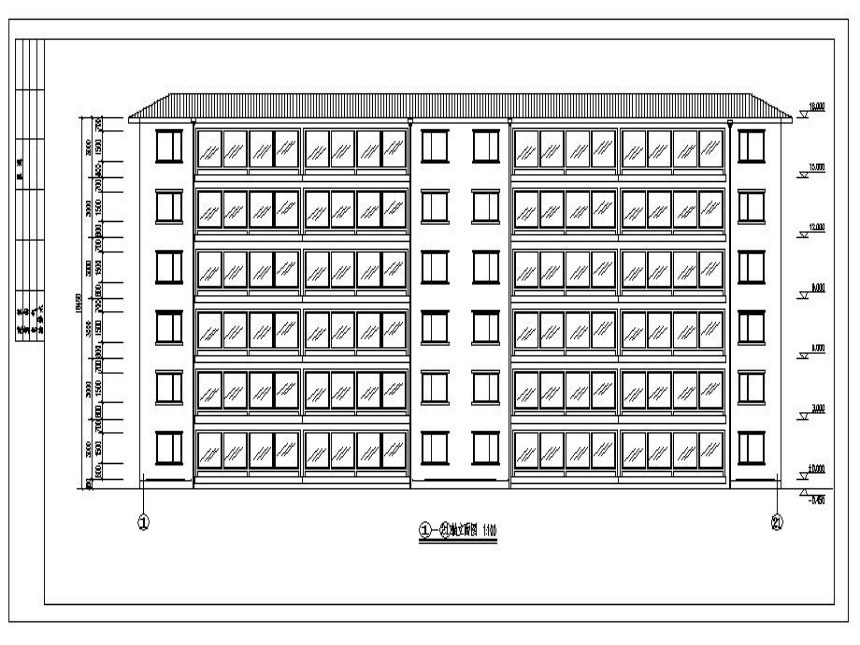

学习单元一 生成立面图
学习单元二 编辑立面图
学习单元三 生成剖面图
学习单元四 编辑剖面图
学习单元五 生成三维立体图

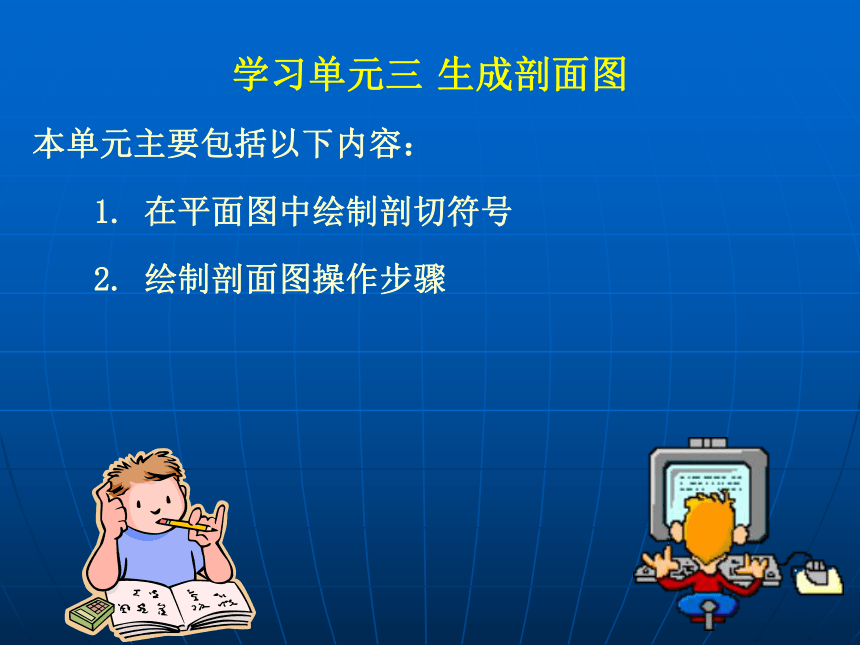

学习单元三 生成剖面图
1. 在平面图中绘制剖切符号
2. 绘制剖面图操作步骤
本单元主要包括以下内容:

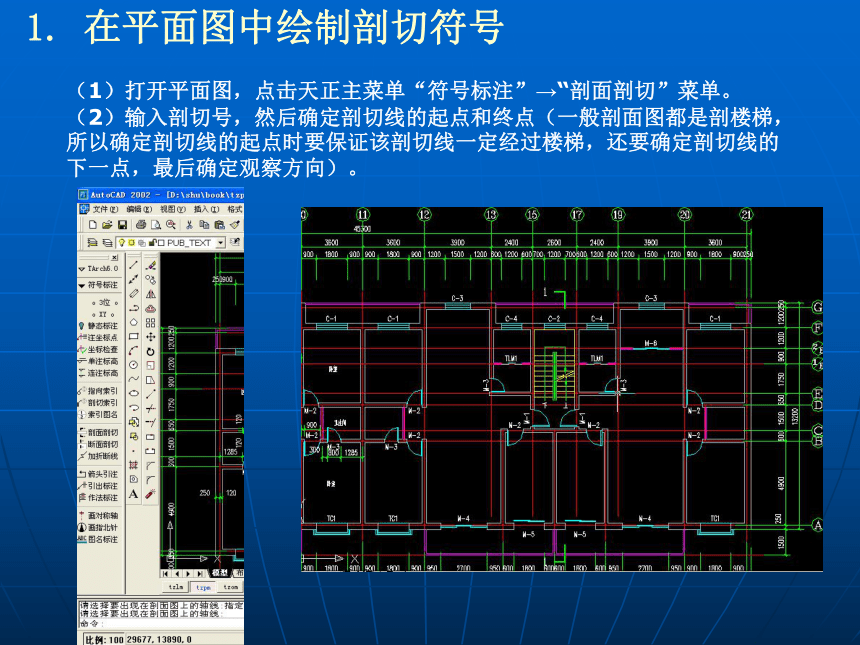

1. 在平面图中绘制剖切符号
(1)打开平面图,点击天正主菜单“符号标注”→“剖面剖切”菜单。
(2)输入剖切号,然后确定剖切线的起点和终点(一般剖面图都是剖楼梯,所以确定剖切线的起点时要保证该剖切线一定经过楼梯,还要确定剖切线的下一点,最后确定观察方向)。

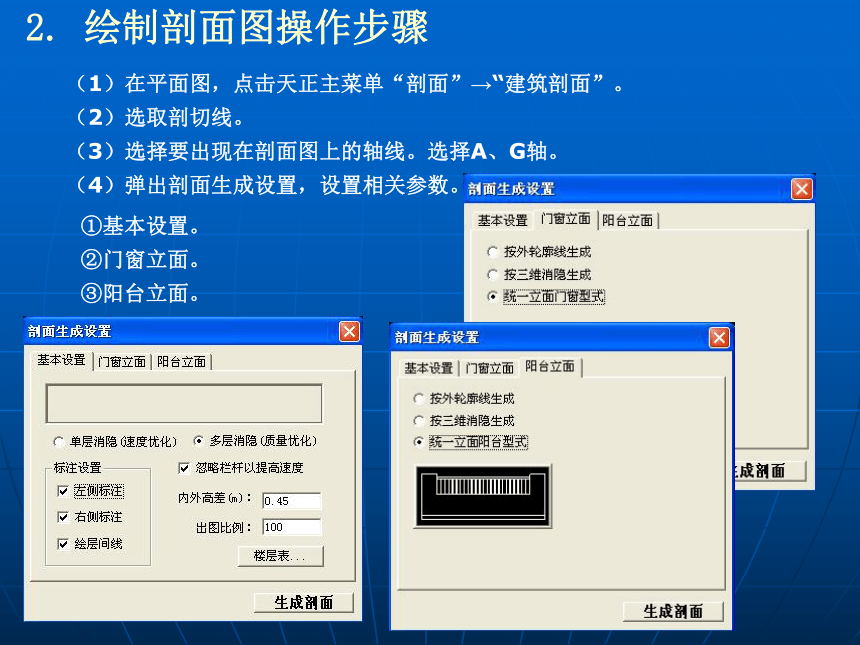

2. 绘制剖面图操作步骤
(1)在平面图,点击天正主菜单“剖面”→“建筑剖面”。
(2)选取剖切线。
(3)选择要出现在剖面图上的轴线。选择A、G轴。
(4)弹出剖面生成设置,设置相关参数。
①基本设置。
②门窗立面。
③阳台立面。
2. 绘制剖面图操作步骤

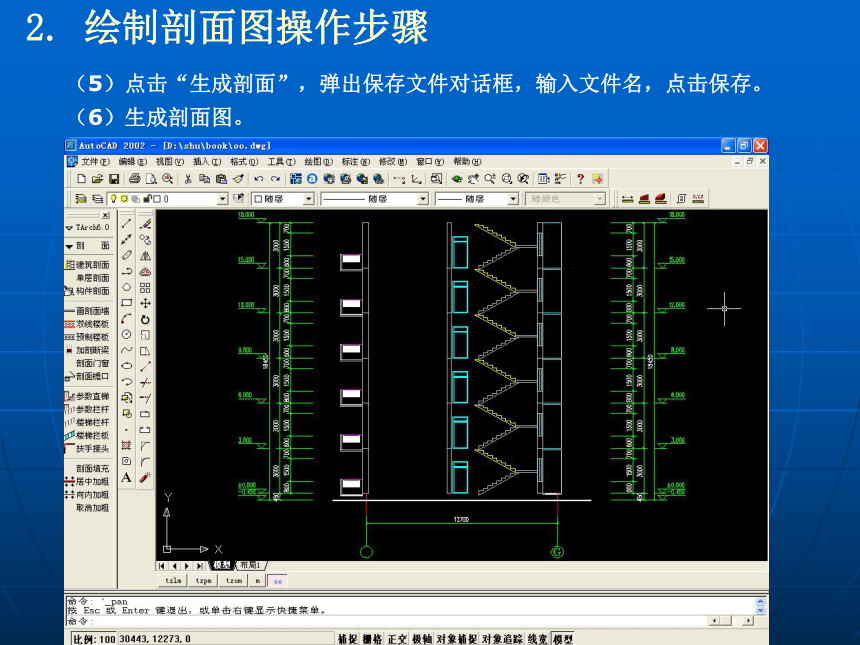

(5)点击“生成剖面”,弹出保存文件对话框,输入文件名,点击保存。
(6)生成剖面图。

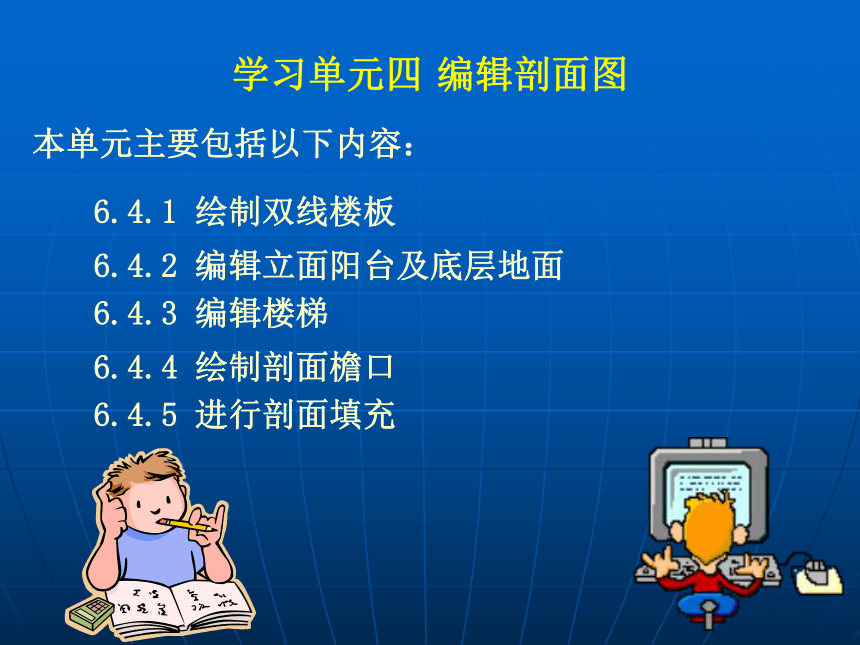

学习单元四 编辑剖面图
6.4.1 绘制双线楼板
6.4.2 编辑立面阳台及底层地面
本单元主要包括以下内容:
6.4.3 编辑楼梯
6.4.4 绘制剖面檐口
6.4.5 进行剖面填充

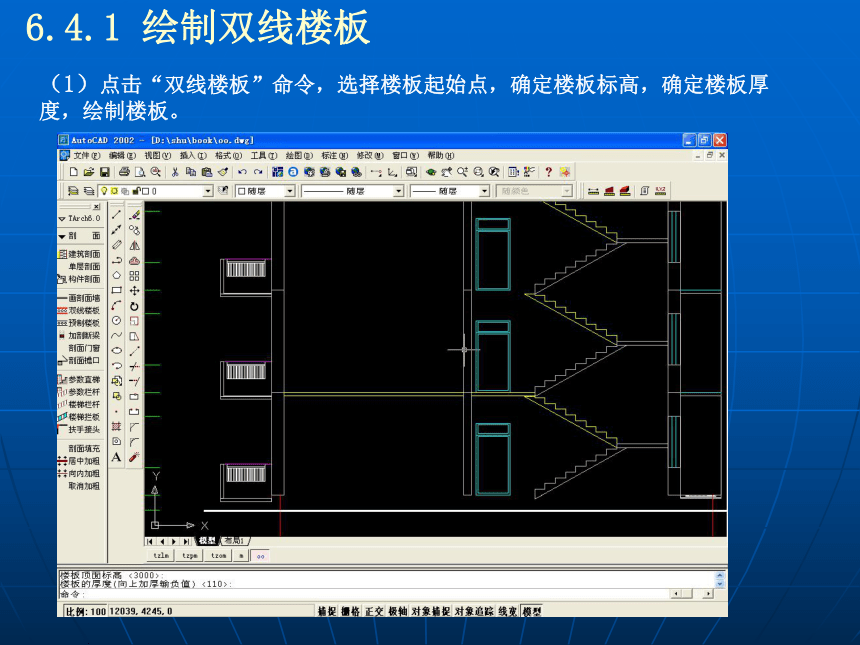

6.4.1 绘制双线楼板
(1)点击“双线楼板”命令,选择楼板起始点,确定楼板标高,确定楼板厚度,绘制楼板。
6.4.1 绘制双线楼板
(2)绘制其他楼板。
6.4.2 编辑立面阳台及底层地面
(1)按照立面图编辑中阳台的编辑方法完成阳台编辑。
6.4.2 编辑立面阳台及底层地面
(2)编辑底层地面。
6.4.3 编辑楼梯
(1)点击“剖面”→“楼梯栏杆”。
(2)输入楼梯栏杆高度、栏杆起点和终点,生成楼梯栏杆。删除多余楼梯。
6.4.3 编辑楼梯
(3)点击“扶手接头”命令,选择两段相邻的扶手,输入扶手伸出长度,完成楼梯扶手接头。
6.4.3 编辑楼梯
(4)修剪扶手,完成扶手绘制。
6.4.3 编辑楼梯
(5)添加楼梯梁,完成200×300的楼梯梁的绘制。
6.4.4 绘制剖面檐口
(1)点击“剖面”→“剖面檐口”,弹出剖面檐口参数设置对话框。
6.4.4 绘制剖面檐口
(2)选择定位点,绘制剖面檐口。
6.4.4 绘制剖面檐口
(3)完成所有檐口绘制。
6.4.5 进行剖面填充
(1)点击“剖面”→“剖面填充”,选择需要填充的对象。
(2)弹出填充图案库,选择填充图案,设置比例。
6.4.5 进行剖面填充
(3)点击确定,完成剖切图案填充。按照同样的方法完成其他剖切图案的填充。
6.4.5 进行剖面填充

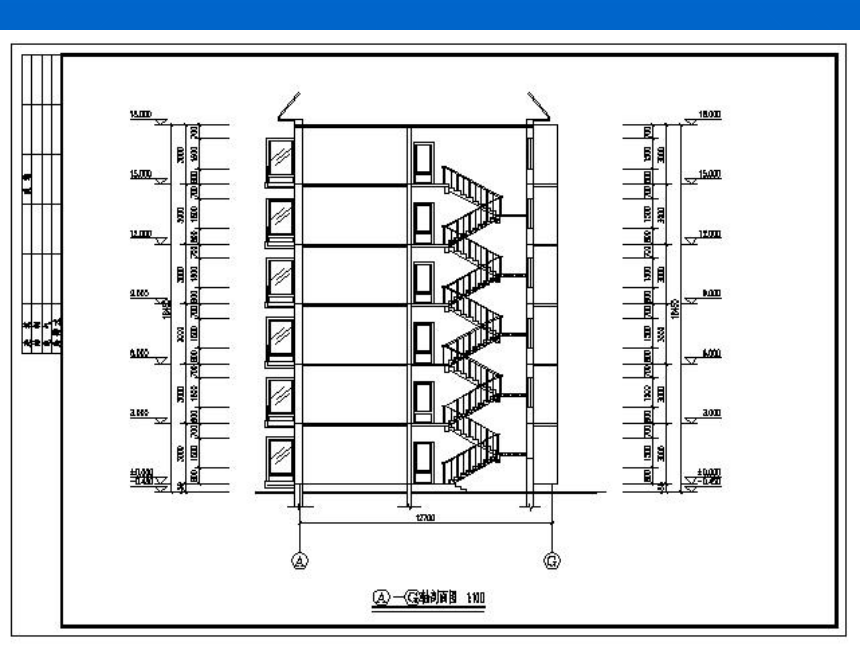

(4)修改楼梯门口,标注图名,插入图框,完成立面图绘制。
学习单元五 生成三维立体图
1 生成三维立体图
2 消隐三维立体图
本单元主要包括以下内容:
(1)点击天正菜单【设置观察】。
(2)点击【楼层表】,弹出对话框,按照表中要求输入层号和各层文件名及层高,如图所示。
(3)单击【三维组合】命令,弹出“楼层组合表”,设置好参数,如图所示。如果不需显示内墙,可选择“排除内墙”复选框,点击“确定”后,输入三维立体图的名称,如图所示。
(4)点击“保存”后,稍等片刻,生成三维立体图如图所示。
(5)点击下拉菜单【视图】→【消隐】,生成效果如图所示。
(6)点击下拉菜单【视图】→【消隐】,生成效果如图所示。
(7)点击下拉菜单【视图】→【三维动态观察器】,拖动鼠标左键,可以从各个角度观察三维立体图。
