学习情境六 天正建筑软件绘制立面图、剖面图和三维立体图
学习单元一 生成立面图
学习单元二 编辑立面图

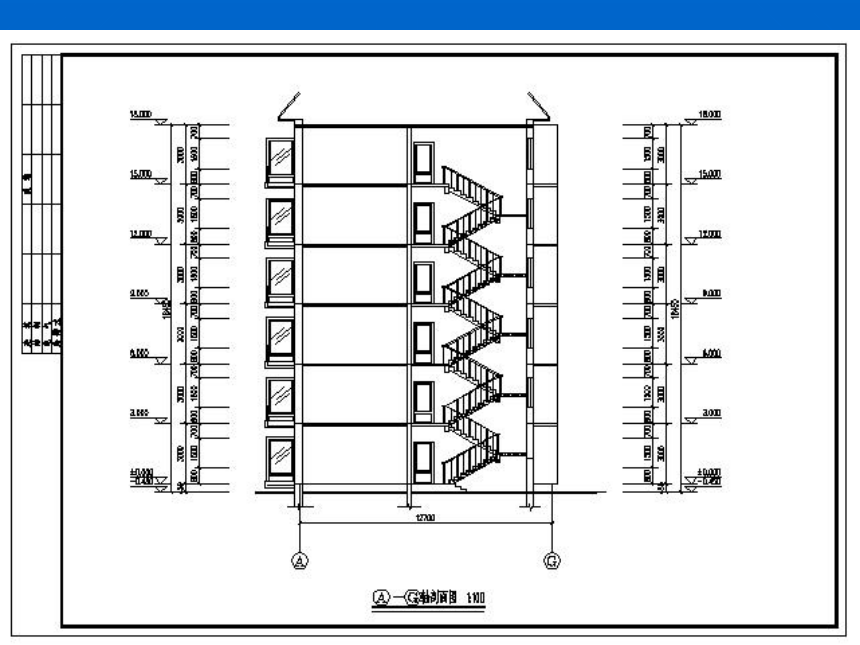

学习单元三 生成剖面图
学习单元四 编辑剖面图
学习单元五 生成三维立体图
学习单元二 编辑立面图
6.2.1 编辑立面窗户
6.2.2 编辑立面阳台
本单元主要包括以下内容：
6.2.3 绘制立面屋顶
6.2.1 编辑立面窗户

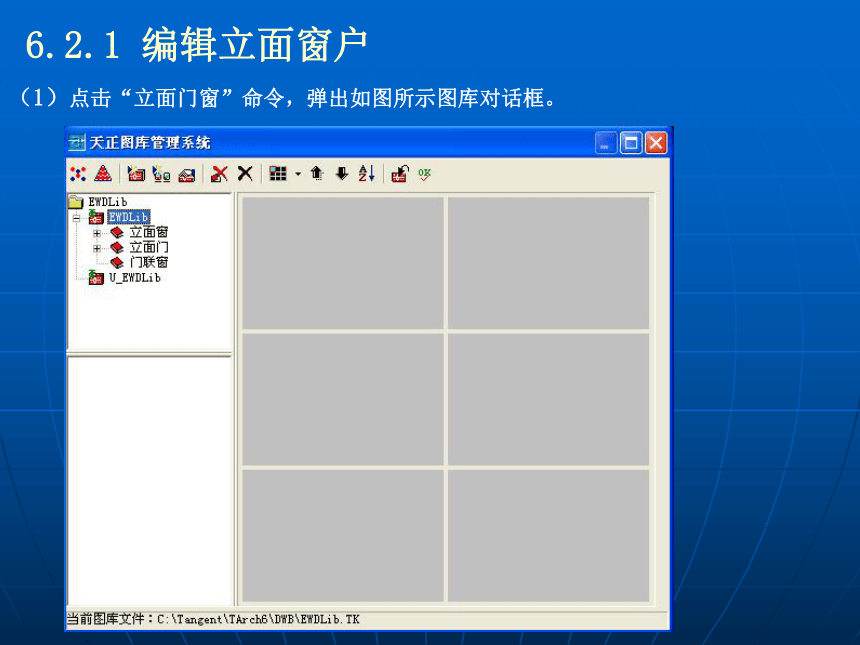

（1）点击“立面门窗”命令，弹出如图所示图库对话框。
6.2.1 编辑立面窗户

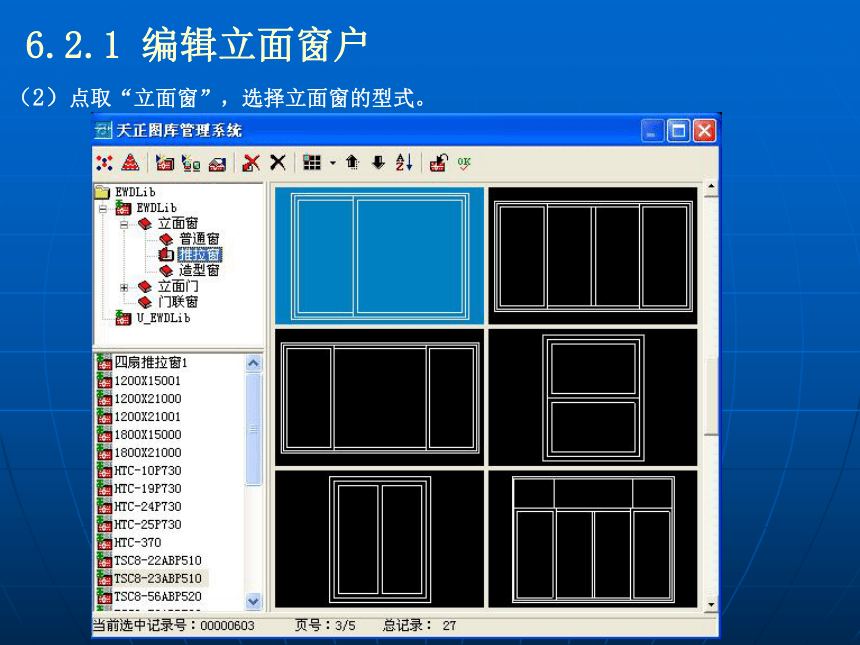

（2）点取“立面窗”，选择立面窗的型式。
6.2.1 编辑立面窗户

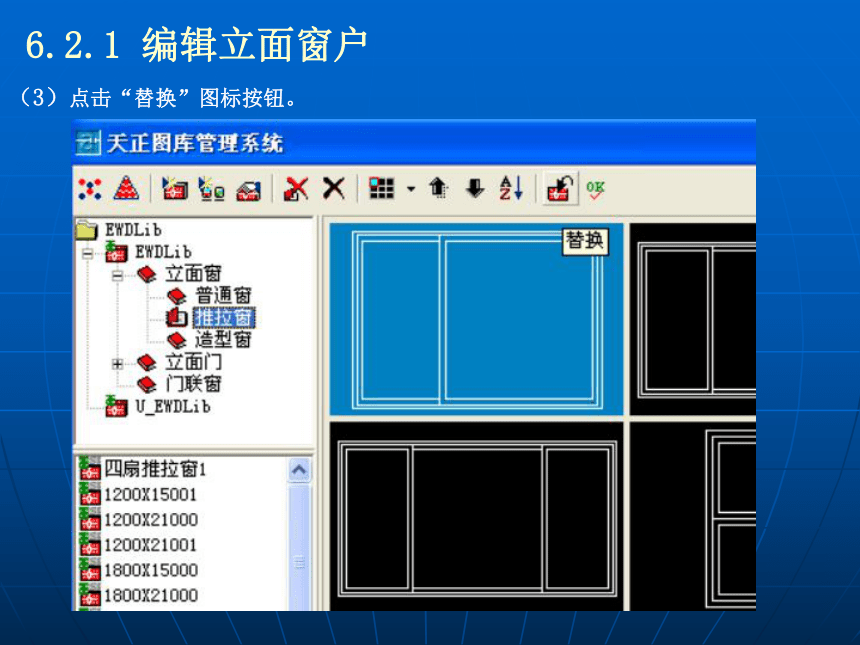

（3）点击“替换”图标按钮。
6.2.1 编辑立面窗户

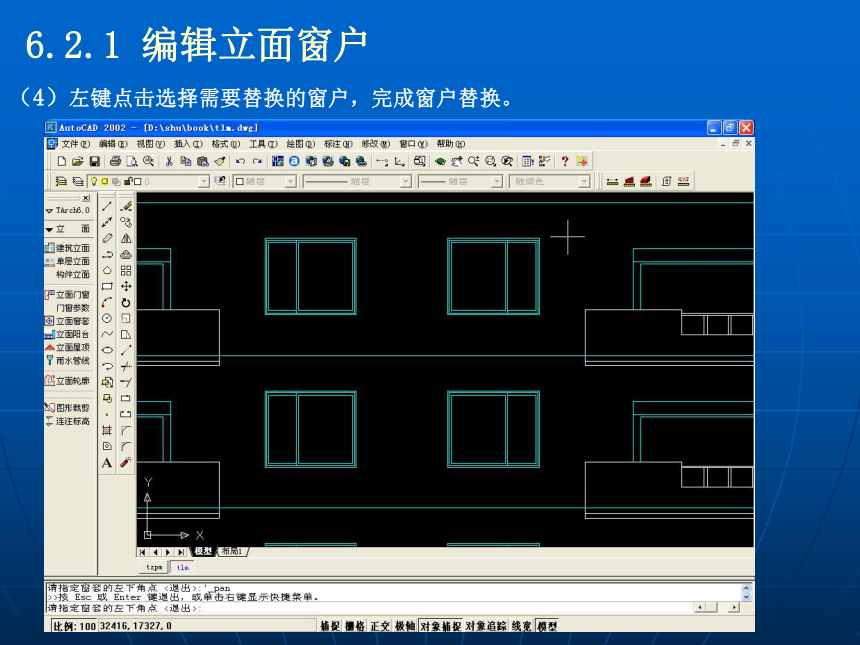

（4）左键点击选择需要替换的窗户，完成窗户替换。
6.2.1 编辑立面窗户

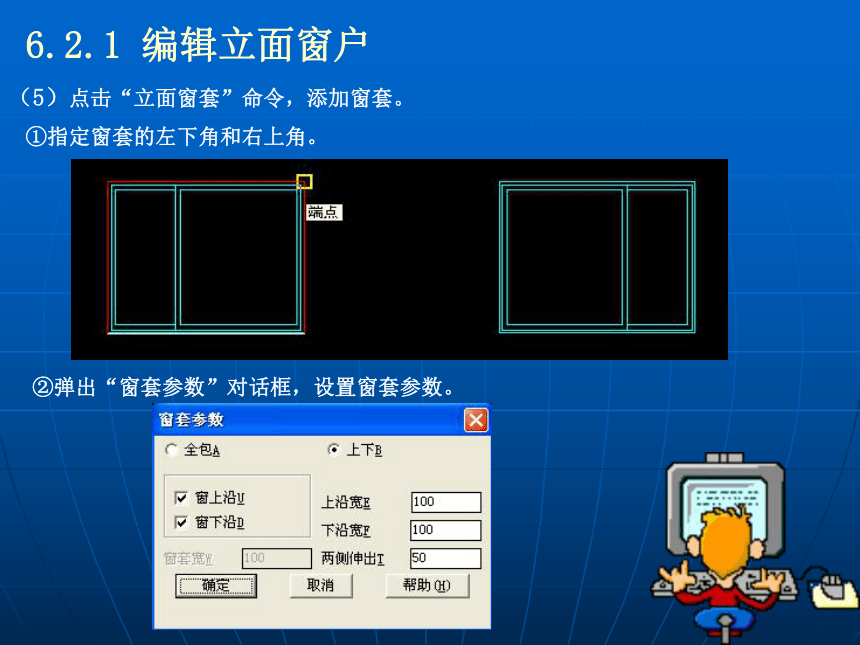

（5）点击“立面窗套”命令，添加窗套。
①指定窗套的左下角和右上角。
②弹出“窗套参数”对话框，设置窗套参数。
6.2.1 编辑立面窗户
（5）点击“立面窗套”命令，添加窗套。
③点击确定，完成窗套的绘制。
6.2.1 编辑立面窗户
（5）点击“立面窗套”命令，添加窗套。
④完成其他窗套绘制。
6.2.2 编辑立面阳台
（1）点击“立面阳台”命令，弹出如图所示的“天正图库管理系统”对话框。选择立面阳台型式。
（2）点击“替换”，选择替换参数。
6.2.2 编辑立面阳台
（3）左键点击选择需要替换的立面阳台，完成立面阳台替换。
6.2.2 编辑立面阳台
（4）选择阳台，点击右键出现选项，选择“对象编辑” 。
6.2.2 编辑立面阳台
（5）点击 “对象编辑”，出现图块编辑设置。
（6）设置好图块参数，点击确定，得到编辑后的阳台
6.2.2 编辑立面阳台
（7）删除多余图块，编辑其他阳台，完成阳台的编辑。
6.2.3 绘制立面屋顶
（1）点击“立面屋顶”命令，弹出如图所示立面屋顶参数设置对话框。
6.2.3 绘制立面屋顶
（2）选择坡顶类型，设置屋顶参数、出檐参数和屋顶特性。
（3）点击定位点PT1-2。选择屋顶定位点。
6.2.3 绘制立面屋顶
（4）选择完定位点后弹出立面屋顶参数设置，点击确定，生成立面屋顶。
6.2.3 绘制立面屋顶
（5）选择屏幕菜单“立面”→“雨水管线”命令，用鼠标选取雨水管的插入位置，设置好雨水管的管径，插入雨水管。
6.2.3 绘制立面屋顶
（6）使用“单行文字”命令标注图名，插入图框，完成立面图绘制。
