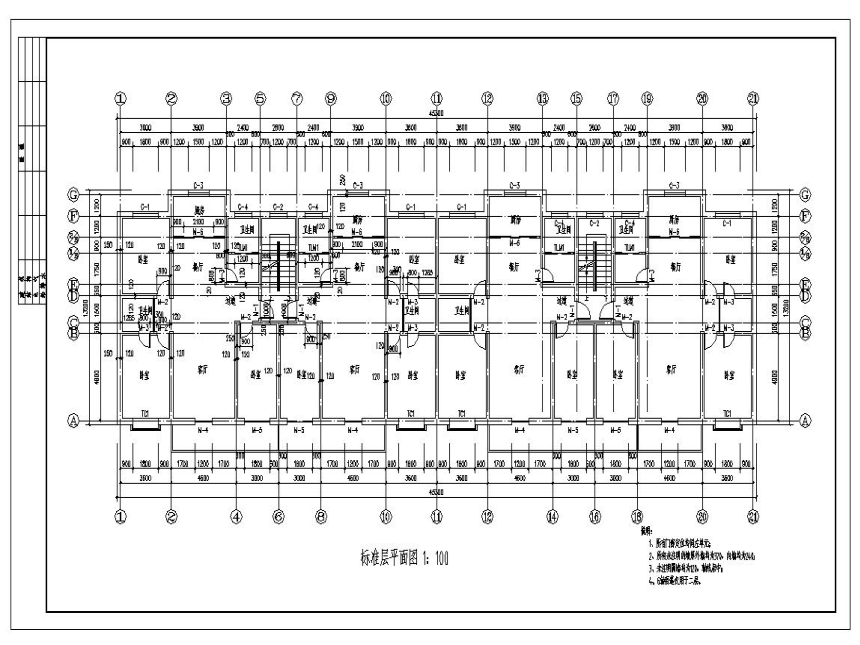

学习情境五 天正建筑软件绘制平面图
学习单元一 建立轴网
学习单元二 绘制墙体
学习单元三 绘制门窗
学习单元四 绘制楼梯和阳台
学习单元五 文字标注
学习单元六 尺寸标注
学习单元四 绘制楼梯和阳台
5.4.1 绘制楼梯
5.4.2 绘制箭头
本单元主要包括以下内容：
5.4.3 绘制阳台
5.4.1 绘制楼梯
（1）点取屏幕菜单“楼梯其他”。

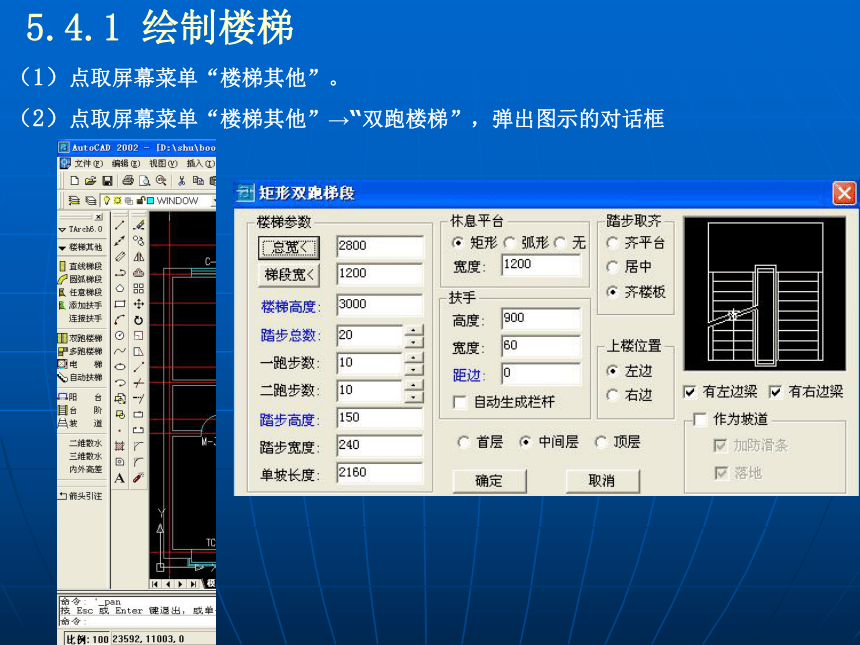

（2）点取屏幕菜单“楼梯其他”→“双跑楼梯”，弹出图示的对话框
5.4.1 绘制楼梯

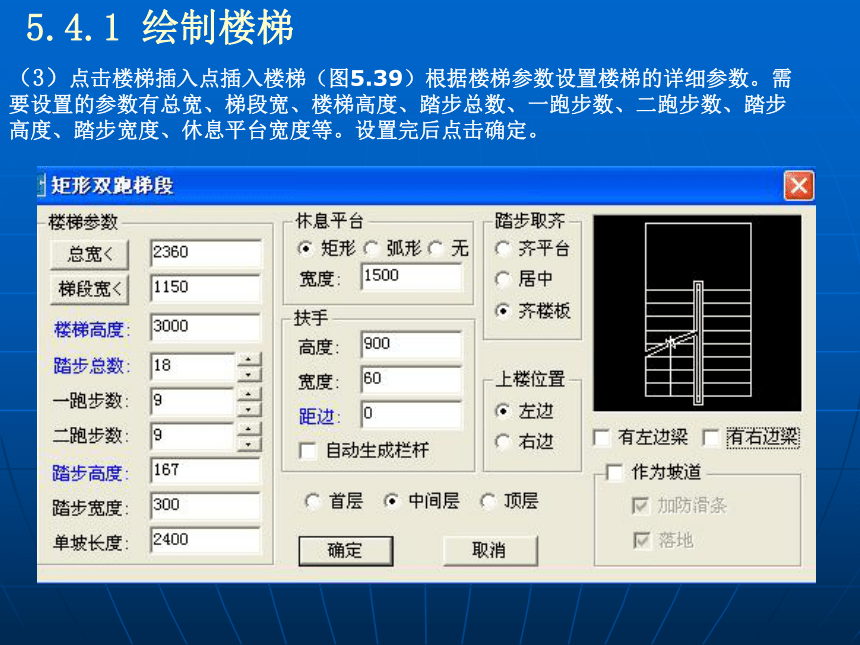

（3）点击楼梯插入点插入楼梯（图5.39）根据楼梯参数设置楼梯的详细参数。需要设置的参数有总宽、梯段宽、楼梯高度、踏步总数、一跑步数、二跑步数、踏步高度、踏步宽度、休息平台宽度等。设置完后点击确定。
5.4.1 绘制楼梯

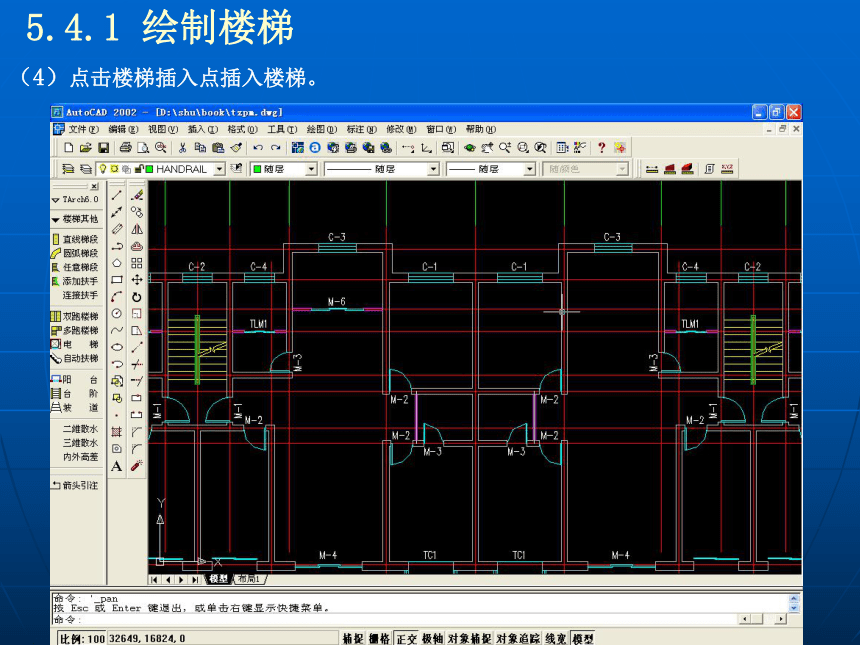

（4）点击楼梯插入点插入楼梯。
5.4.2 绘制箭头
（1）点取屏幕菜单“楼梯其他”→“箭头引注” 。
（2）指定箭头的起点、拐点和终点，输入文字（“上”或“下” 。
（3）绘制其他楼梯箭头。
5.4.3 绘制阳台
（1）偏移轴线，确定阳台轮廓位置。
5.4.3 绘制阳台
（2）点取屏幕菜单“楼梯其他”→“阳台”。选择阳台轮廓线。
5.4.3 绘制阳台
（3）选择相邻的墙、门窗、柱等。
5.4.3 绘制阳台
（4）点击右键确认，弹出如图所示对话框。设置相关参数。
5.4.3 绘制阳台
（5）点击确定，绘制出阳台。
5.4.3 绘制阳台
（6）绘制阳台间隔墙。
（7）重复以上步骤，绘出其他阳台。
