学习情境五 天正建筑软件绘制平面图
学习单元一 建立轴网
学习单元二 绘制墙体
学习单元三 绘制门窗
学习单元四 绘制楼梯和阳台
学习单元五 文字标注
学习单元六 尺寸标注
学习单元三 绘制门窗
5.3.1 绘制窗户
5.3.2 绘制门
本单元主要包括以下内容：
5.3.1 绘制窗户

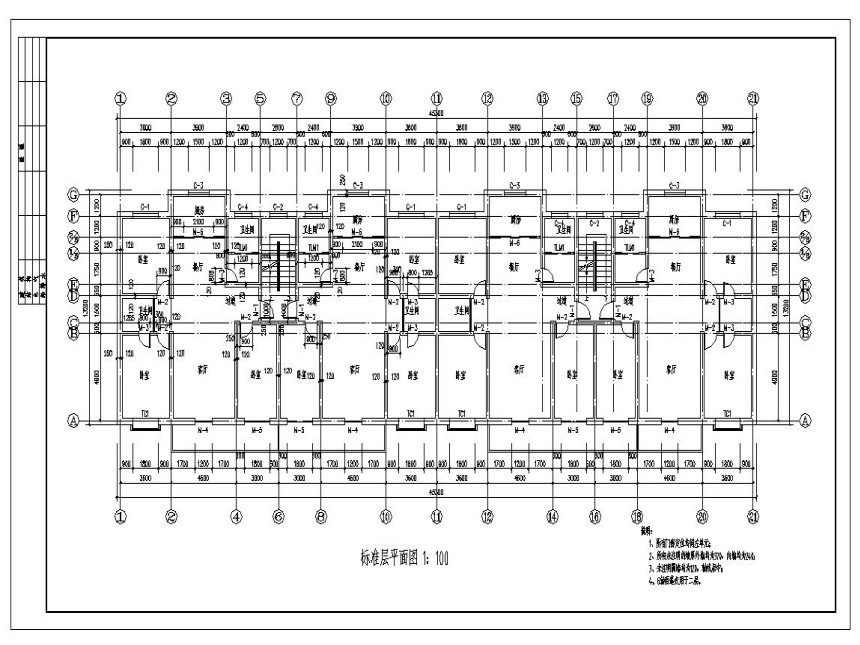

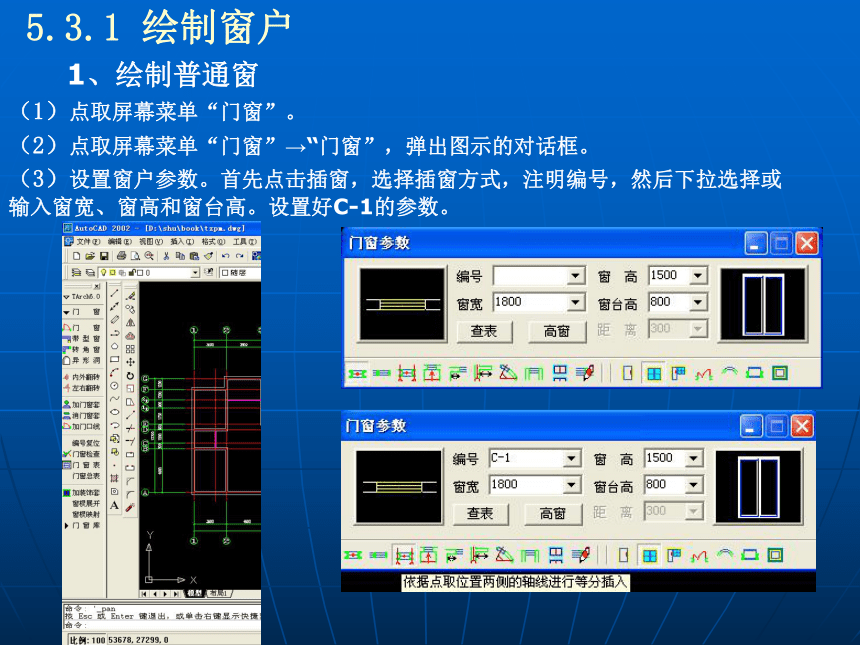

1、绘制普通窗
（1）点取屏幕菜单“门窗”。
（2）点取屏幕菜单“门窗”→“门窗”，弹出图示的对话框。
（3）设置窗户参数。首先点击插窗，选择插窗方式，注明编号，然后下拉选择或输入窗宽、窗高和窗台高。设置好C-1的参数。
5.3.1 绘制窗户
（4）在墙体上点击按照提示绘制窗户。
5.3.1 绘制窗户
（5）按照上述3、4步设置好其他窗户参数，绘制好其他窗户。
5.3.1 绘制窗户
（6）修改窗户内外方向。先点击“内外翻转”命令，然后点击需要修改的窗户即可
5.3.1 绘制窗户
2、绘制凸窗
（1）点取屏幕菜单“门窗”→“门窗”，弹出图示的对话框。
（2）点击窗户示例图，弹出天正图库管理系统，选择WINLIB2D。
5.3.1 绘制窗户
2、绘制凸窗
（3）选择凸窗（方形外挑）（图5.25），点击“ok”确定。
5.3.1 绘制窗户
2、绘制凸窗
（4）设置凸窗参数。首先点击插窗，选择插窗方式，注明编号，然后下拉选择或输入窗宽、窗高和窗台高。设置好TC1的参数。。
5.3.1 绘制窗户
2、绘制凸窗
（5）在墙体上点击按照提示绘制凸窗。
5.3.2 绘制门
1、绘制普通门
（1）点取屏幕菜单“门窗”→“门窗”，弹出门窗参数对话框。
（2）设置门参数。首先点击插门，选择插门方式，注明编号，然后下拉选择或输入门宽、门高和距离。设置好M-1的参数。
5.3.2 绘制门
1、绘制普通门
（3）在墙体上点击按照提示绘制门。
5.3.2 绘制门
1、绘制普通门
（4）按照上述2、3步设置好其他门参数，绘制好其他门。
5.3.2 绘制门
1、绘制普通门
（5）修改门内外及左右方向。先点击“内外翻转”和“左右翻转”命令，然后点击需要修改的门即可。
5.3.2 绘制门
2、绘制推拉门
（1）点取屏幕菜单“门窗”→“门窗”，弹出门窗参数对话框。
（2）点击窗户示例图，弹出天正图库管理系统，选择DorLib2D。
5.3.2 绘制门
2、绘制推拉门
（3）选择推拉门（三扇内装推拉门），点击“ok”确定。
5.3.2 绘制门
2、绘制推拉门
（3）设置推拉门参数。首先点击插门，选择插门方式，注明编号，然后下拉选择或输入门宽、窗高。设置好M4的参数。
5.3.2 绘制门
2、绘制推拉门
（4）在墙体上点击按照提示绘制推拉门。
5.3.2 绘制门
2、绘制推拉门
（5）重复以上步骤，绘制其推拉门。
