学习情境五 天正建筑软件绘制平面图
学习单元一 建立轴网
学习单元二 绘制墙体
学习单元三 绘制门窗
学习单元四 绘制楼梯和阳台
学习单元五 文字标注
学习单元六 尺寸标注
学习单元一 设置图层
5.1.1 天正件TArch的操作界面
5.1.2 建立轴网
本单元主要包括以下内容：
5.1.1 天正件TArch的操作界面

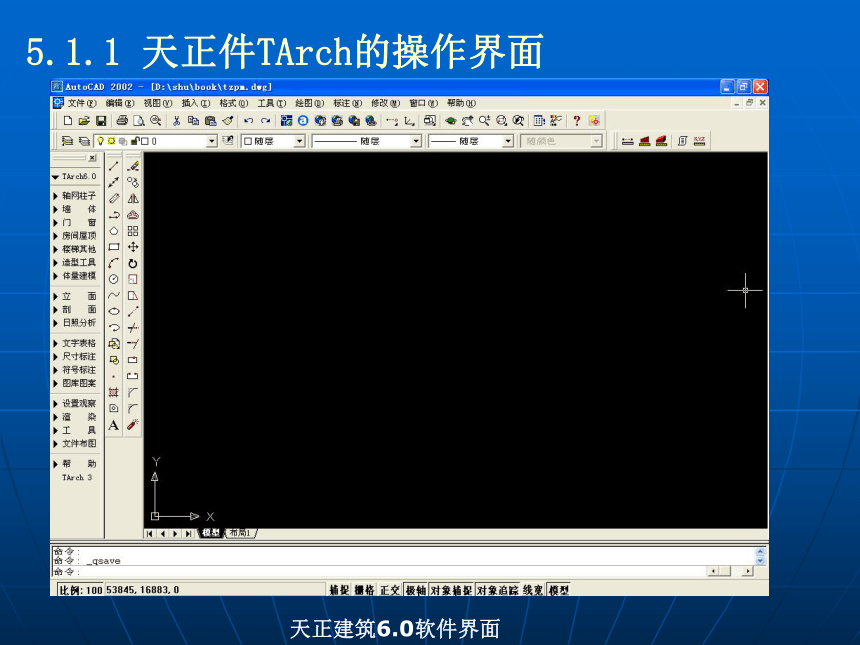

天正建筑6.0软件界面
5.1.2 建立轴网
1、建立直线轴网

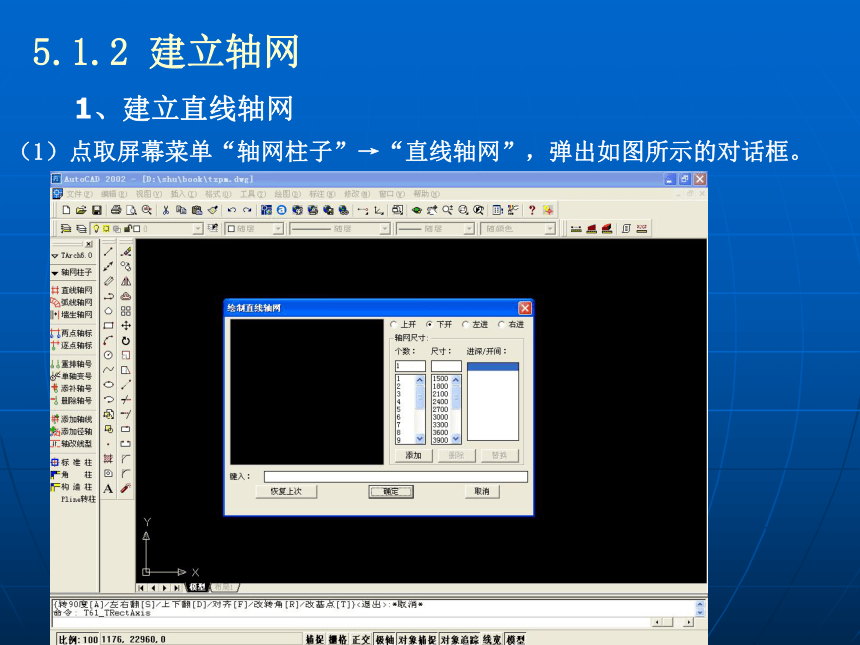

（1）点取屏幕菜单“轴网柱子”→“直线轴网”，弹出如图所示的对话框。
5.1.2 建立轴网
1、建立直线轴网

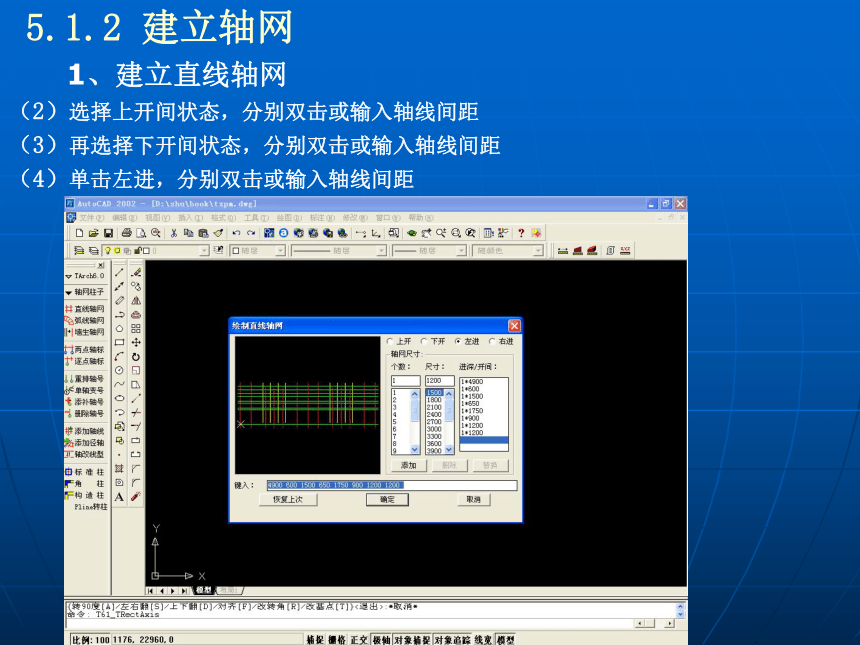

（2）选择上开间状态，分别双击或输入轴线间距
（3）再选择下开间状态，分别双击或输入轴线间距
（4）单击左进，分别双击或输入轴线间距
5.1.2 建立轴网
1、建立直线轴网
（5）点击“确定”按钮，然后在绘图区点取插入点后，即在图中插入如图所示的直线轴网。
5.1.2 建立轴网

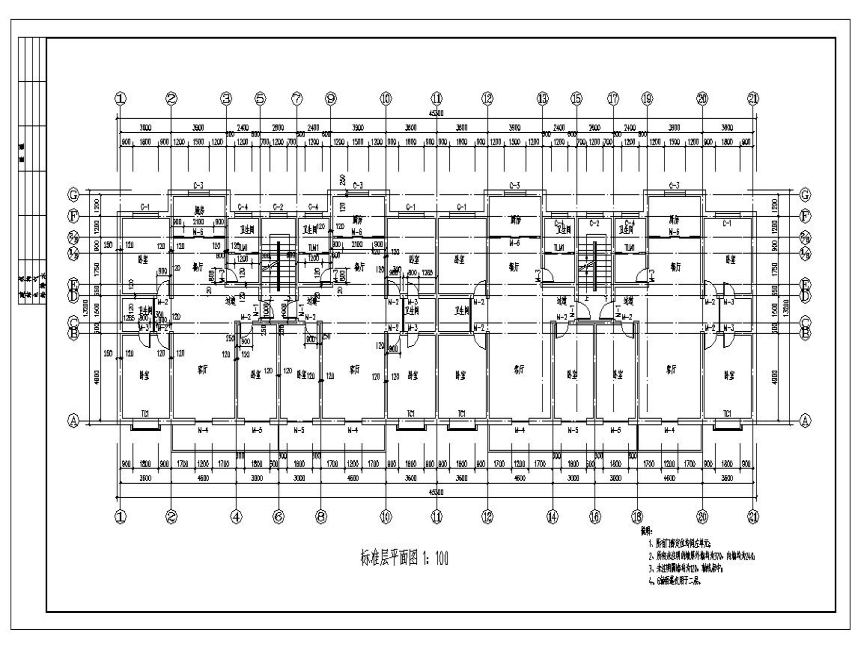

2、直线轴网标注
（1）点取“两点轴标”命令，选择需要标注的起始轴线和终止轴线。
（2）弹出如图所示的轴线标注对话框，设置好参数，然后点击确定。
5.1.2 建立轴网
2、直线轴网标注
（3）完成一侧轴线标注。
5.1.2 建立轴网
2、直线轴网标注
（4）重复以上步骤，完成所有轴线标注。
5.1.2 建立轴网
2、直线轴网标注
（5）点击“单轴变号”，将F、G轴变为1/E、2/E轴号
5.1.2 建立轴网
2、直线轴网标注
（6）点击“重排轴号”，将H轴重新输入F，则后续轴号全部重新编号
