学习情境四 AutoCAD绘制剖面图与 查询图形信息
学习单元一 绘制地坪线和轴线
学习单元二 绘制地下室及一层
学习单元三 绘制二层及六层
学习单元四 绘制坡屋顶
学习单元五 完成剖面图绘制
学习单元六 查询建筑图形信息
学习单元五 完成剖面图绘制
4.5.1 标注尺寸
4.5.2 绘制地下室下部墙体的截断符号
本单元主要包括以下内容：
4.5.3 绘制标高
4.5.4 绘制文字、比例、插入图框
4.5.1 标注尺寸

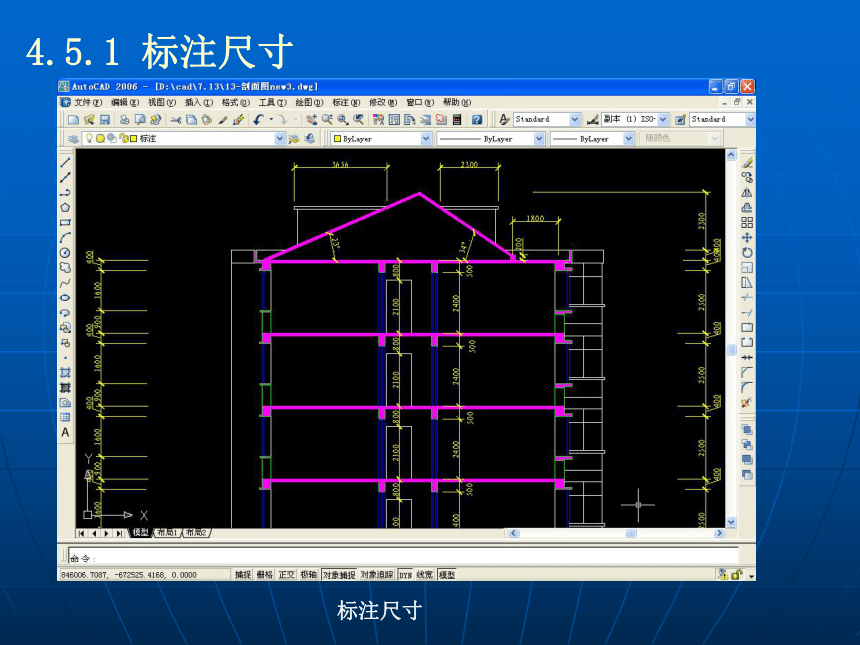

标注尺寸
4.5.2 绘制地下室下部墙体的截断符号
绘制截断符号

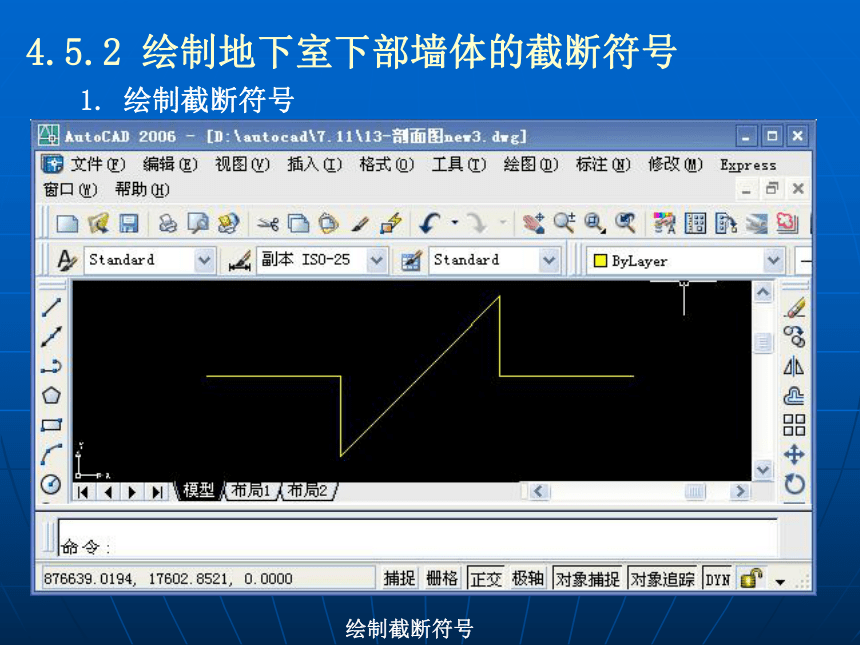

1. 绘制截断符号
4.5.2 绘制地下室下部墙体的截断符号
标注截断符号

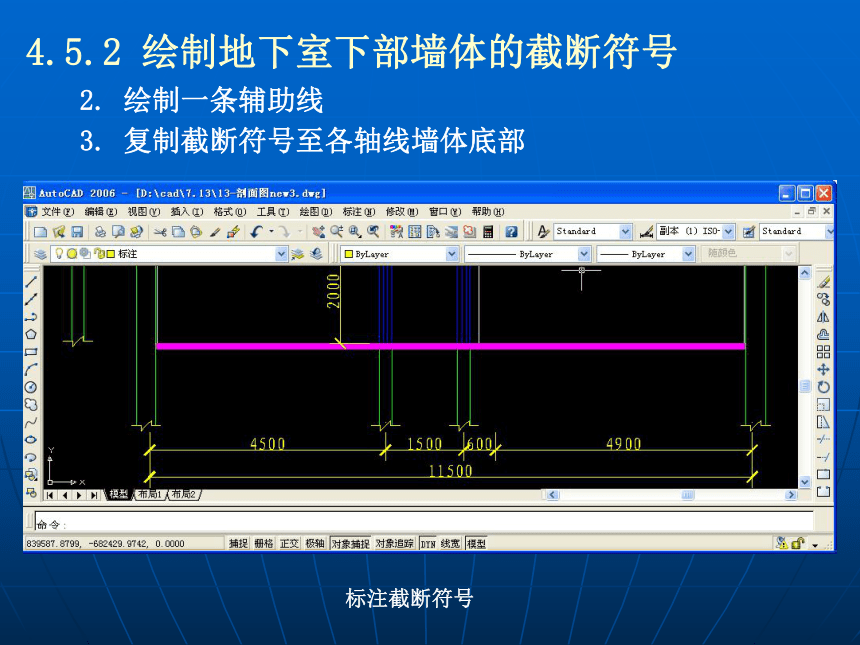

2. 绘制一条辅助线
3. 复制截断符号至各轴线墙体底部
4.5.3 绘制标高

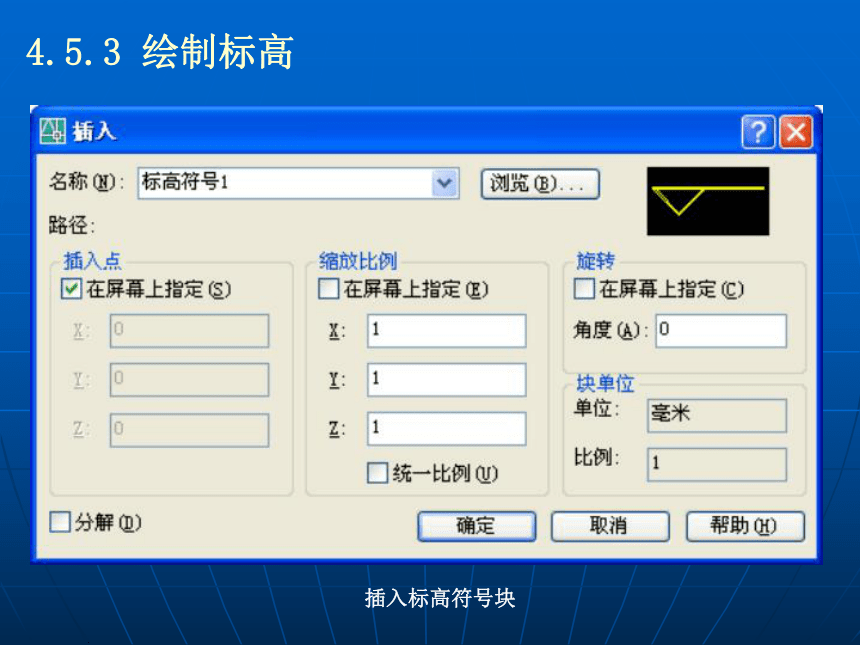

插入标高符号块
4.5.3 绘制标高

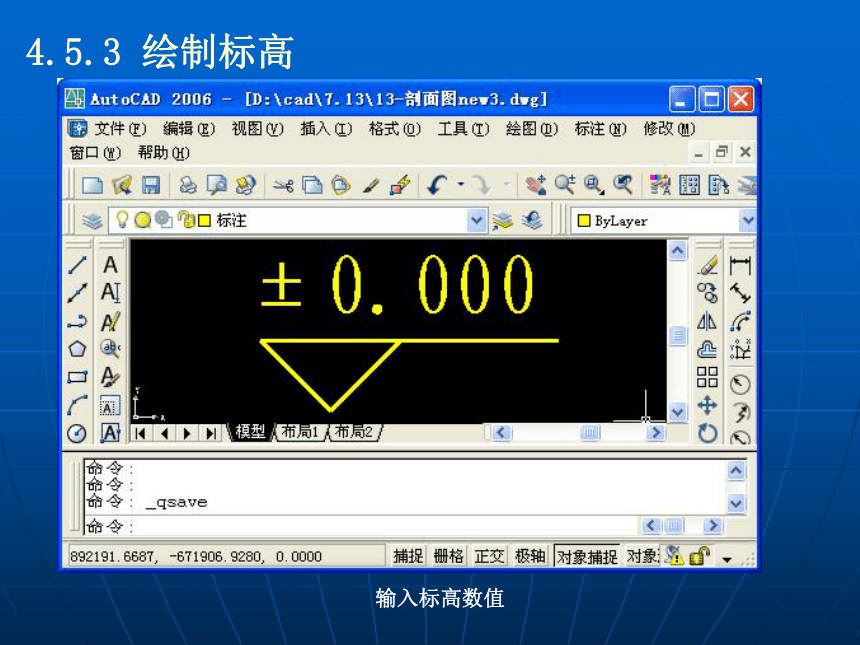

输入标高数值
4.5.3 绘制标高
复制标高符号及数值并修改数值后效果
4.5.4 绘制文字、比例、插入图框
学习单元六 查询建筑图形信息
4.6.1 查询对象的距离
4.6.2 查询对象的面积信息
本单元主要包括以下内容：
4.6.3 等分对象
4.6.4 获取查询图形信息
4.6.1 查询对象的距离
命令格式及操作如下：
① 下拉菜单：工具→查询→距离
② 图 标：【查询】工具栏中
4.6.2 查询对象的面积信息
命令格式及操作如下：
① 下拉菜单：工具→查询→面积
② 图 标：【查询】工具栏中
4.6.2 查询对象的面积信息
1.获取多点围成区域的面积
2.获取封闭区域的面积
3.获取组合区域的面积
4.6.3 等分对象
1.定距等分对象
① 下拉菜单：绘图→点→定距等分
② 命 令 行：MEASURE（缩写名：ME）
2.定数等分对象
① 下拉菜单：绘图→点→定数等分
② 命 令 行：DIVIDE（缩写名：DIV）
命令格式及操作如下：
命令格式及操作如下：
4.6.4 获取查询图形信息
1. 当前图形状态查询
② 命 令 行：STATUS
命令格式及操作如下：
4.6.4 获取查询图形信息
2. 图形中对象的信息查询
② 命 令 行：LIST
命令格式及操作如下：
① 下拉菜单：工具→查询→列表显示
4.6.4 获取查询图形信息
3. 当前图形工作时间的查询
② 命 令 行：time
命令格式及操作如下：
① 下拉菜单：工具→查询→时间
