(共15张PPT)

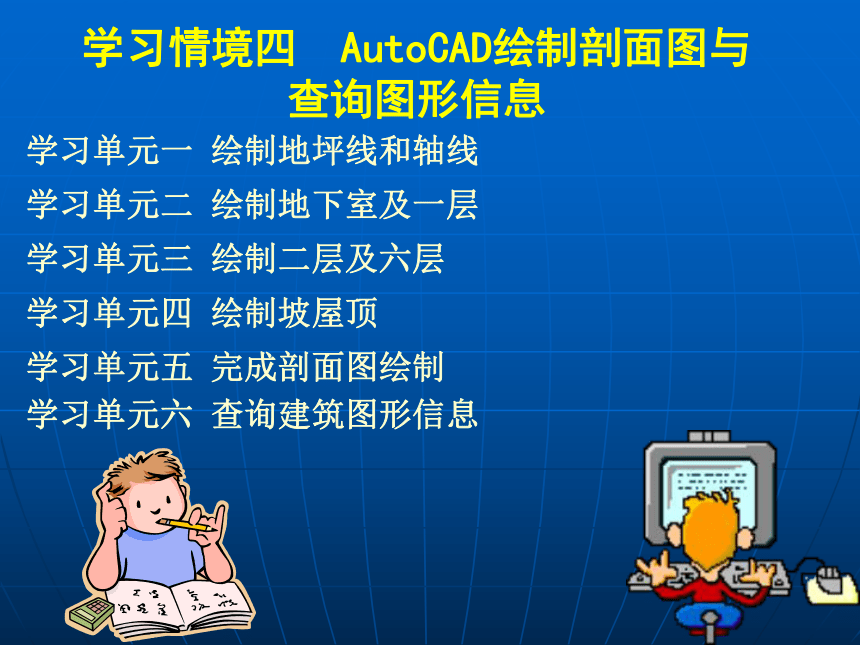

学习情境四 AutoCAD绘制剖面图与 查询图形信息
学习单元一 绘制地坪线和轴线
学习单元二 绘制地下室及一层
学习单元三 绘制二层及六层
学习单元四 绘制坡屋顶
学习单元五 完成剖面图绘制
学习单元六 查询建筑图形信息

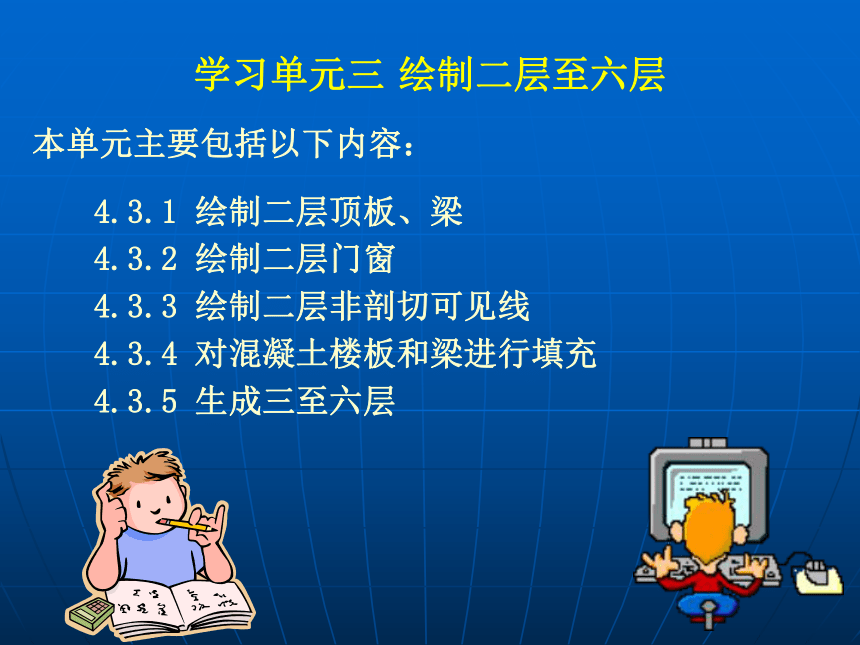

学习单元三 绘制二层至六层
4.3.1 绘制二层顶板、梁
4.3.2 绘制二层门窗
本单元主要包括以下内容：
4.3.3 绘制二层非剖切可见线
4.3.4 对混凝土楼板和梁进行填充
4.3.5 生成三至六层
4.3.1 绘制二层顶板、梁
1. 初步绘制二层顶板、梁
初步形成二层顶板、梁
4.3.1 绘制二层顶板、梁
2. 绘制二层顶板、梁

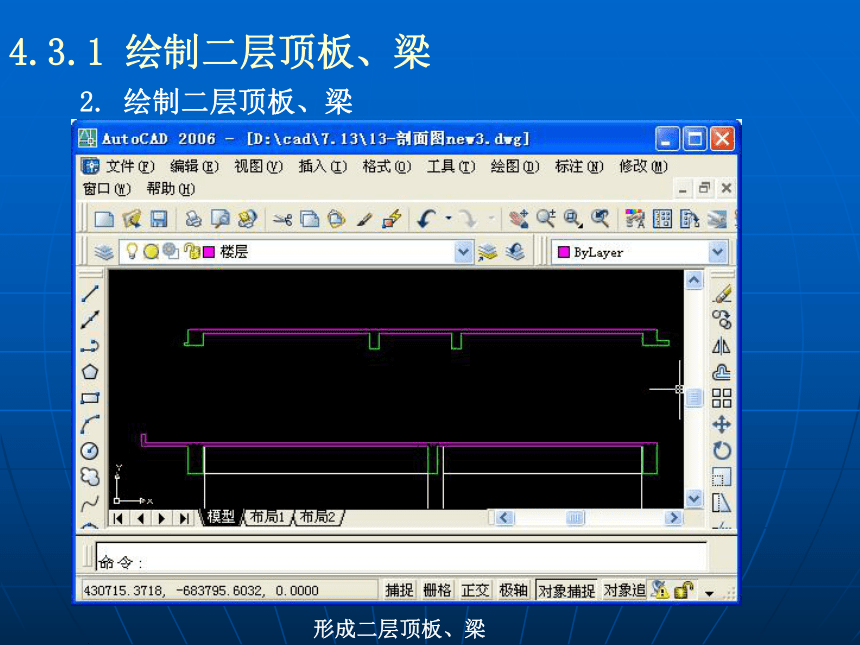

形成二层顶板、梁
4.3.1 绘制二层顶板、梁
3. 绘制二层墙体

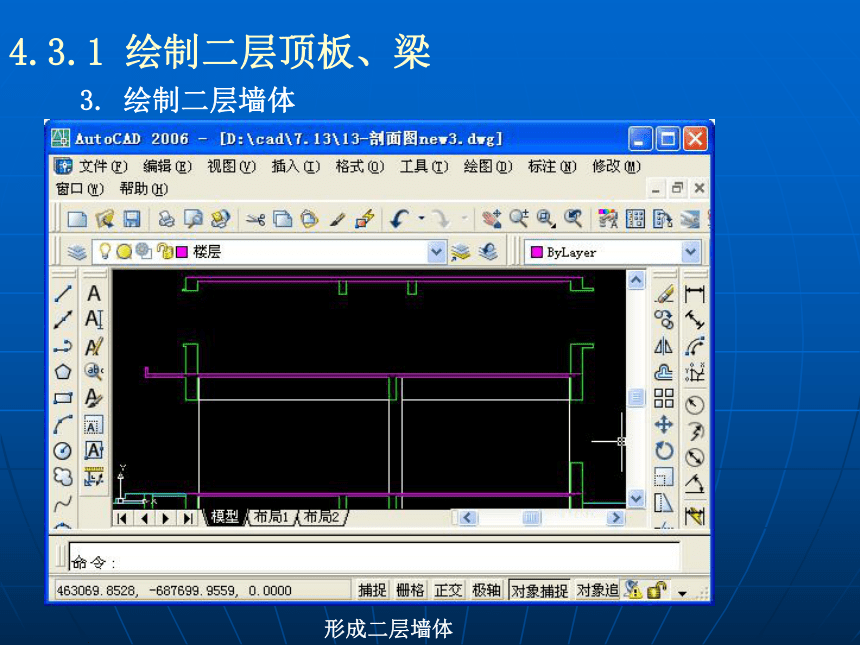

形成二层墙体
4.3.2 绘制二层门窗
1. 绘制F轴、A轴窗

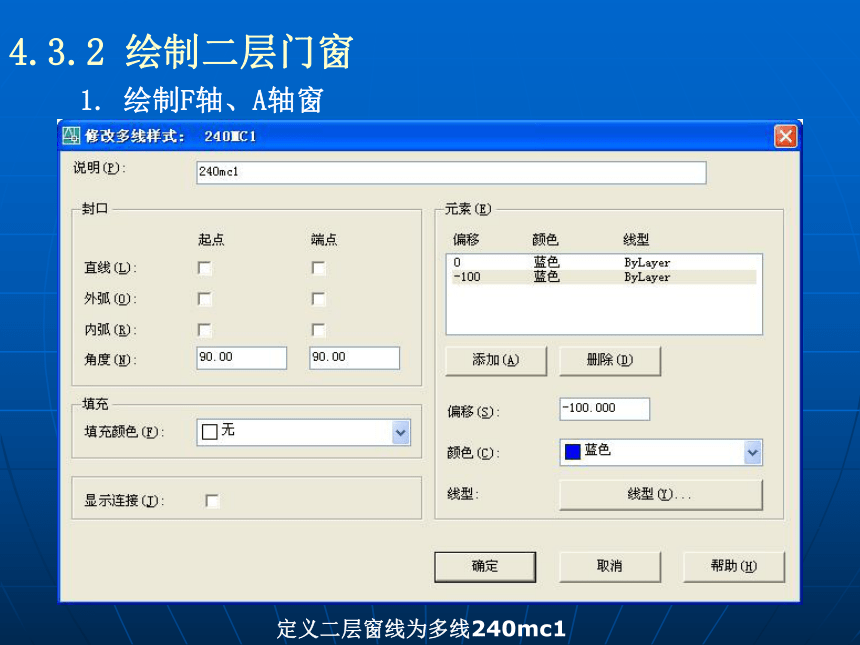

定义二层窗线为多线240mc1
4.3.2 绘制二层门窗
1. 绘制F轴、A轴窗

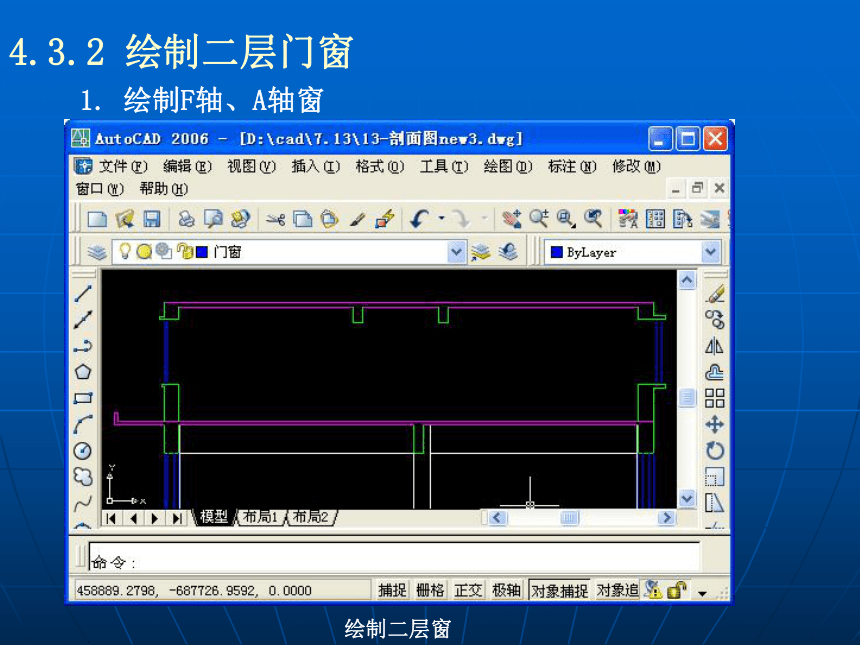

绘制二层窗
4.3.2 绘制二层门窗
2. 绘制D轴、B轴门
绘制二层门
4.3.3 绘制二层非剖切可见线
1. 绘制F轴、A轴墙体内侧非剖切可见线
绘制二层非剖切可见线
2. 绘制D轴、B轴之间的2100高的门框线
4.3.4 对混凝土楼板和梁进行填充
“图案填充和渐变色”对话框、 “填充图案选项板”对话框
4.3.4 对混凝土楼板和梁进行填充
设置图案样例
4.3.4 对混凝土楼板和梁进行填充
地下室选定填充图案边界
4.3.4 对混凝土楼板和梁进行填充
地下室和一层图案填充完毕
4.3.4 对混凝土楼板和梁进行填充
二层图案填充完毕
4.3.5 生成三至六层
复制生成三层至六层
